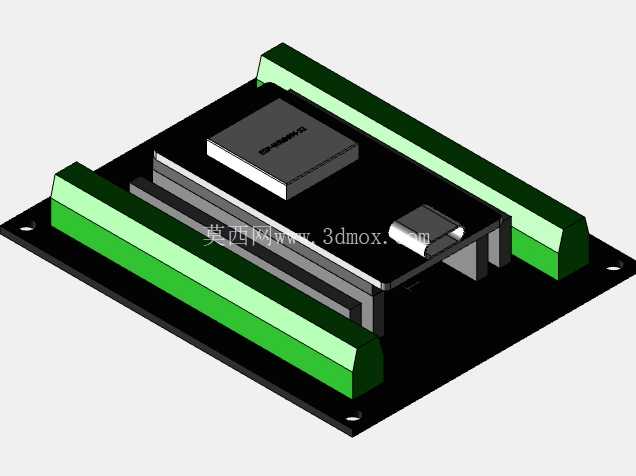

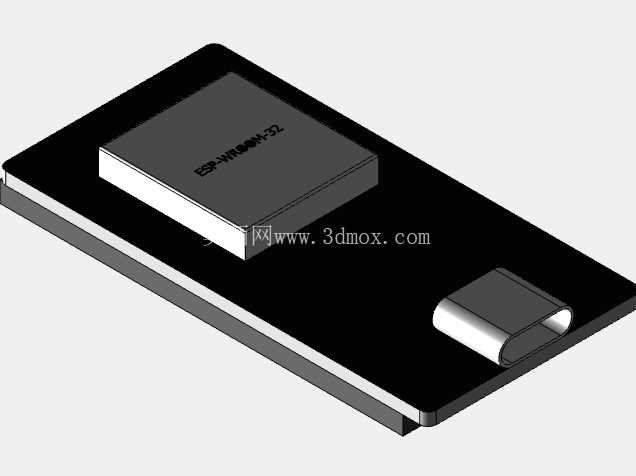

在嵌入式开发、小型物联网终端搭建的场景里,这类带USB-C接口的ESP32终端适配结构,是很多原型验证、小批量设备集成环节里常用的核心载板结构。不同于通用开发板的冗余设计,这个适配结构只保留核心功能的外形与安装边界,刚好匹配终端设备里紧凑的安装空间需求,不需要额外裁剪多余板边结构,能直接嵌入到小型传感终端、便携采集设备的壳体内部。从结构设计逻辑来看,整个模块以黑色PCB基板为承载基底,板上预留了核心主控芯片的安装位,芯片周边的避让空间刚好满足焊接、后期检修的操作间隙,不会因为空间局促导致焊接连锡或者后期拆换芯片时损伤周边走线。

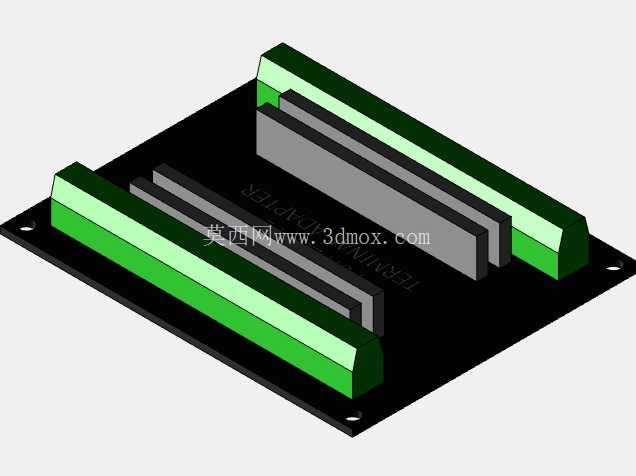

两侧的绿色导向固定边是这个结构的设计亮点,它既可以作为板卡插入设备卡槽时的导向结构,让板卡沿着导轨顺畅推入到位,避免插歪导致接口针脚弯折,同时也承担了板卡的侧向支撑作用,在设备受到轻微振动时,两侧的支撑边能分散板卡受到的冲击力,减少核心芯片焊点的应力集中,提升长期使用的可靠性。USB-C接口设置在板卡的端侧,接口的突出高度与板边的距离经过精准核算,刚好能和设备外壳上的TypeC开口对齐,不会出现接口内陷导致插头无法插到底,或者接口突出过多顶住外壳的装配问题。接口周边的结构做了局部加厚处理,能承受日常插拔USB插头时的侧向力,避免多次插拔后接口焊盘脱落。板上除了主控芯片的安装位,还预留了小型被动元件的贴装空间,位置排布完全遵循信号流向设计,电源输入路径最短,减少供电线路的压降,信号线路避开电源回路,降低电磁干扰对无线通信性能的影响。从安装边界来看,整个模块的外形轮廓方正,没有突出的异形结构,四个角预留的固定孔位刚好匹配M2规格的固定螺丝,孔位周边的避让半径满足螺丝头沉放的需求,不会出现螺丝顶住板上元件的情况。模块的整体厚度控制在较低水平,能适配厚度10mm以内的超薄设备壳体,不需要为了容纳板卡额外增加壳体的整体厚度。
在实际使用场景中,这个适配结构可以直接作为小型物联网节点的核心载板,外接温湿度、光照等传感元件后,就能完成环境数据采集、无线传输的功能,不需要额外设计转接结构;在桌面调试场景下,两侧的导向边也可以作为临时支撑脚,让板卡平稳放置在桌面上,不需要额外的固定夹具就能完成接线调试。设计过程中特意简化了非必要的外形结构,只保留核心功能的形状特征,一方面能减少建模时的冗余特征,提升后续结构修改、导出工程图的效率,另一方面也能让结构工程师在做壳体适配时,快速抓取核心安装基准,不需要处理细碎的装饰特征就能完成干涉检查。
板上元件的高度差也做了充分考量,最高的主控芯片与最低的贴片元件之间的高度差,刚好匹配绝缘片的厚度,在板卡与壳体之间加装绝缘片时,不会出现元件顶住绝缘片导致装配间隙过大的问题。接口端的定位缺口与壳体上的定位筋对应,装配时能快速找准板卡的安装方向,避免装反导致接口错位。这类适配结构的设计核心,是在满足核心电路安装、接口连接、固定支撑三个核心需求的前提下,尽可能压缩整体体积,简化装配流程,让整个模块在终端设备里占用最小的空间,同时保证足够的结构强度,应对日常使用中的插拔、振动、温度变化带来的结构应力,不会因为结构设计缺陷导致电路故障。
