IDIL10-30型电气功能模块结构设计

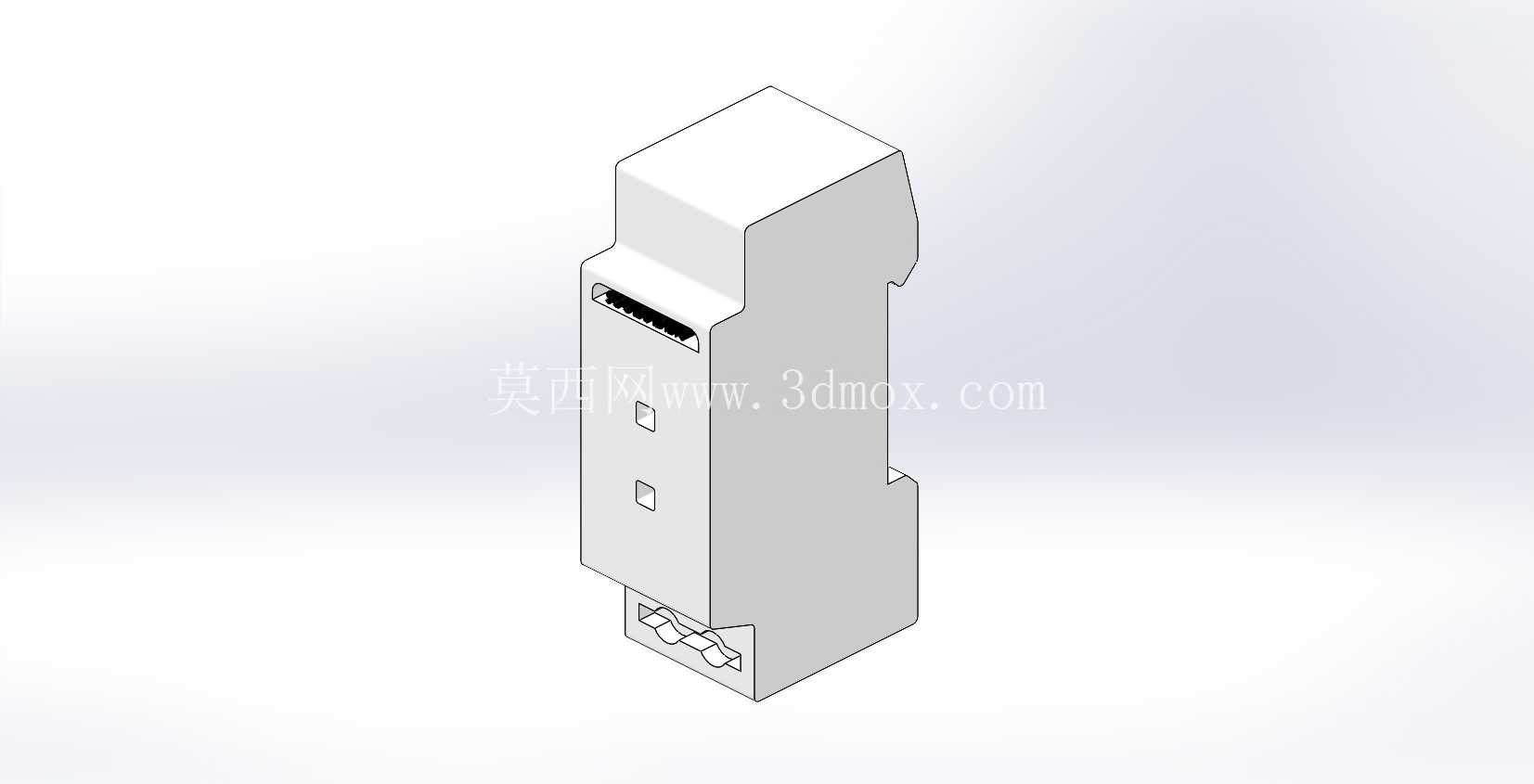

在低压配电与工业控制回路的柜内集成场景中，这类长条式模块化功能部件是终端回路里承担信号转接、回路保护或负载通断的核心单元，日常多被安装在标准DIN导轨上，和断路器、继电器、端子排等元件并排排布，共同组成控制柜内的终端执行与信号中转链路。从结构设计逻辑来看，整个壳体采用阻燃工程塑料一体注塑成型，主体为规整的长方体立式结构，整体轮廓做了统一的圆角过渡处理，既避免安装过程中锐边划伤操作人员，也能在多模块并排拼装时减少相邻部件的装配干涉，壳体侧面预留的卡扣结构完全适配行业通用的35mm标准导轨，安装时只需将模块上部卡入导轨上沿，下部卡扣按压到位即可完成固定，拆卸时用一字螺丝刀撬动下部解锁卡扣就能快速取下，无需额外紧固件，完全适配柜内元件快速装配、后期维护更换的作业需求。

壳体上部的开槽结构是对外接线的接口区域，内部预留了对应的接线端子安装位，可适配不同线径的多股铜芯导线接入，接口处的挡边结构能防止接线时导线外露引发的相间短路风险，同时也能避免柜内积尘直接落入接线端造成接触不良。壳体正面分布的两个方形小窗口是状态指示与参数标识的预留位，上部窗口可内置LED状态指示灯，在模块通电、动作时给出明确的视觉反馈，方便运维人员在柜外快速排查回路状态，下部窗口用于粘贴回路标识标签，标注对应回路的编号、负载类型信息，避免多回路排布时出现接线混淆。壳体下部的快接结构是二次回路的扩展接口，可搭配对应的插接件实现模块间的快速信号互联，无需逐根接线，大幅提升柜内布线的整齐度与装配效率。

从安装边界尺寸来看，整个模块的宽度控制在单模数标准尺寸范围内，可和同系列的其他功能模块实现无间隙并排安装，最大化利用柜内导轨的安装空间，壳体的深度尺寸经过严格核算，安装后不会超出常规低压控制柜的内门闭合间隙，无需担心柜内元件和柜门发生碰撞。壳体表面的分型线做了隐蔽处理，合模缝位置避开了安装贴合面与接线操作区域，不会影响装配精度与接线操作。在结构强度设计上，壳体的壁厚经过反复校核，既保证整体重量足够轻便，也能承受接线时的拧紧力矩、安装时的卡扣按压力，不会出现壳体开裂、变形的问题，同时塑料材质本身具备良好的绝缘性能，可满足低压电器的绝缘防护要求，避免带电部件外露引发的安全隐患。

在实际工程应用中，这类模块常被用在楼宇配电的终端配电箱、自动化生产线的控制机柜、光伏并网的汇流柜内部，承担回路过载保护、信号隔离转换、远程通断控制等不同功能，模块化的结构设计让整个柜内的元件配置更加灵活，可根据实际回路数量自由增减模块数量，后期如果某一回路出现故障，只需单独更换对应模块即可，无需改动整个柜内的布线结构，大幅降低运维成本。设计过程中充分考虑了柜内的高温工作环境，壳体材料选用耐温等级满足长期工作温度要求的工程塑料，在柜内长期高温运行的环境下不会出现材料变形、脆化的问题，同时材料本身具备一定的阻燃性能，即使周边元件出现打火情况，也不会引燃壳体造成火势蔓延。壳体侧面的导向槽结构，可在多模块拼装时实现相邻模块的精准对位，避免模块安装后出现歪斜、间隙不均的问题，让整个柜内的元件排布更加整齐美观，也方便后期的回路梳理与维护操作。
