量产型平板电脑整机结构设计方案

这套量产级平板电脑结构方案，是面向消费电子量产落地开发的完整结构设计成果，覆盖了从外壳成型到核心部件装配的全链路结构细节，可直接作为同尺寸平板产品开发的参考基准，也能为同类便携数码产品的结构迭代提供实测验证过的设计逻辑参考。

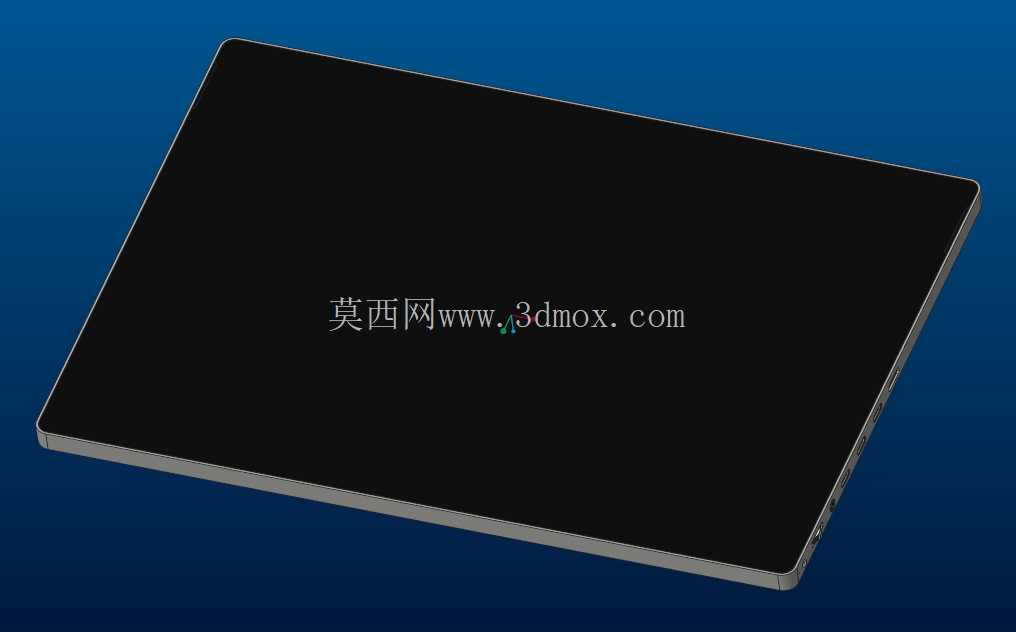

从实际应用场景来看，该结构适配日常消费级平板的全场景使用需求，兼顾手持握持的触感舒适度、桌面放置的稳定性以及日常携带的抗磕碰性能，外壳侧边的按键布局经过反复人机验证，电源键、音量键的位置刚好匹配单手握持时的手指触控范围，接口开孔的位置避开了手持握持时的遮挡区域，充电、外接配件时不会出现硌手或者线材弯折角度过大的问题。外壳采用CNC加工的成型方案，预留的加工公差带经过多轮试产验证，既能保证外壳拼接的缝隙均匀度控制在0.1mm以内，又不会因为公差过严导致加工成本大幅攀升，外壳内壁的加强筋布局经过跌落仿真优化，在1.2米高度自由跌落至水泥地面的测试场景下，外壳边角的变形量不会波及内部核心元器件，屏幕边缘的缓冲胶槽预留了足够的压缩空间，能抵消大部分跌落冲击能量，避免屏幕受挤压碎裂。

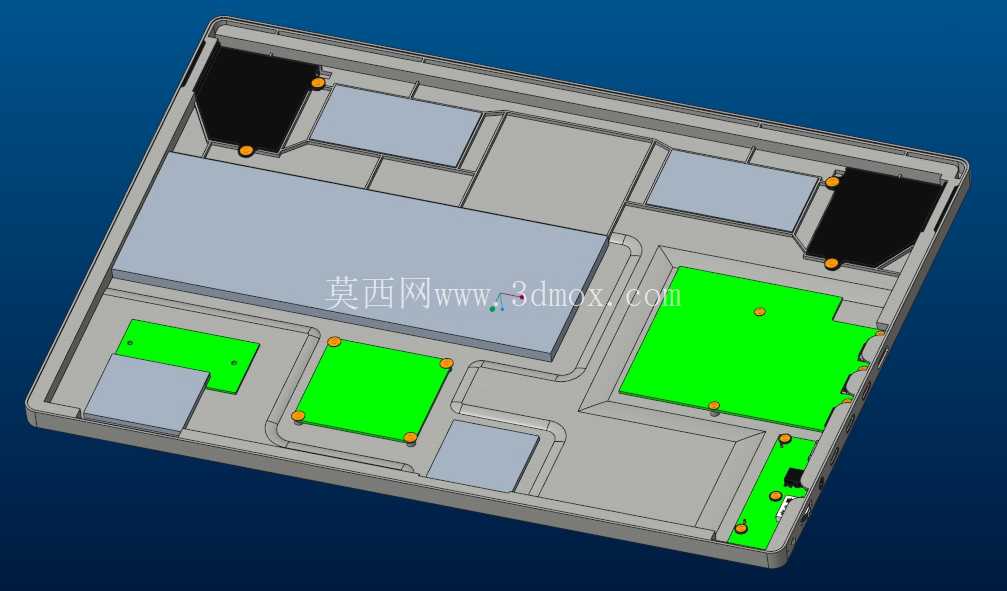

内部装配逻辑上，扬声器的装配方案采用了独立音腔密封结构，音腔壁的壁厚经过声学仿真调整，既保证了音腔的密闭性避免声音失真，又预留了扬声器振膜的振动余量，不会出现振膜碰壳产生的杂音，装配时采用定位柱加卡扣的固定方式，不需要额外打胶就能保证扬声器的位置精度，产线装配效率比纯粘接方案提升40%以上，后期维修拆卸也不会损坏扬声器单体。电池封装方案采用了易拉胶加侧边限位的固定结构，电池仓的尺寸预留了电池充放电循环后的膨胀余量，避免长期使用后电池膨胀挤压主板或者屏幕，易拉胶的布局位置避开了主板上的元器件焊点，拆卸电池时不会扯断周边的排线，大幅降低售后维修的操作难度。

PCB主板与副板的固定采用铜柱加螺丝的锁紧方式，主板上的发热芯片位置对应外壳内壁的石墨散热片贴装区域，热量可以通过石墨片快速传导到金属外壳均匀散出，避免局部热量堆积导致芯片降频，主板与副板之间的排线走线路径预留了足够的弯折半径，装配时不会出现排线折损的问题，接口位置的密封胶圈槽位尺寸经过匹配验证，能达到日常防泼溅的密封效果，少量液体泼溅到接口位置不会渗入机身内部损坏电路。屏幕背胶方案采用了整圈泡棉胶加局部定位胶的组合方式，泡棉胶的压缩量刚好匹配屏幕与中框的拼接间隙，既能保证屏幕固定的牢固度，又能缓冲日常使用中屏幕受到的按压冲击力，背胶的离型纸预留了撕手位，产线贴合时不需要额外工具就能快速剥离离型纸，贴合后的屏幕平整度误差控制在0.05mm以内，不会出现屏幕翘边或者显示水波纹的问题。

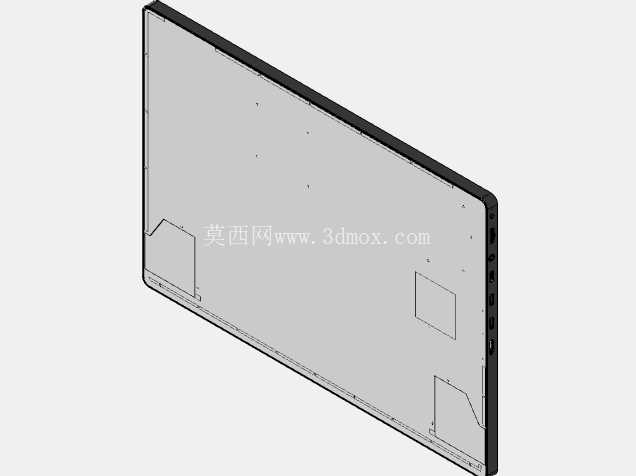

安装边界方面，整机的厚度控制在7.2mm，侧边按键的突出高度为0.8mm，既保证了按键的按压手感，又不会因为突出过多导致放在口袋里被误触，接口的开孔深度匹配常规公头的插入长度，不会出现公头插不到位导致接触不良的问题，摄像头开孔的位置预留了镜片安装的台阶，镜片装配后与外壳背面齐平，不会出现镜片刮花或者积灰的问题。整套结构的所有配合尺寸都经过实装配验证，不存在装配干涉的问题，所有卡扣的扣合量都控制在0.3-0.5mm的合理区间，既保证扣合的牢固度，又不会因为扣合量过大导致拆卸时损坏卡扣。
