宏碁Predator9070XT显卡2.5插槽结构

做PC硬件结构适配、机箱内部布局设计的时候，经常会遇到高端显卡的安装干涉问题，尤其是三风扇的大尺寸游戏卡，很多新手工程师在做机箱结构校核、定制水冷布局、ITX小机箱适配的时候，很容易忽略插槽厚度、金手指位置、供电接口避让、散热鳍片外凸尺寸这些细节，最后装完机出现侧板盖不上、PCIe插槽卡扣卡不紧、风冷塔体和显卡风扇打架的问题，这个显卡结构模型刚好能解决这类校核场景的需求。

从实际硬件的功能逻辑来看，这类2.5插槽厚度的三风扇游戏卡，核心是在有限的机箱PCIe插槽空间里，平衡散热规模和机箱兼容性——标准双槽卡厚度是40mm左右，三槽卡厚度超过55mm，很多MATX、ITX机箱的PCIe区域预留厚度刚好卡在50mm上下，2.5槽的厚度设计就是卡在这个兼容区间里，既能放下比双槽卡更厚的散热鳍片组、更大尺寸的热管阵列，又不会像三槽卡那样挤占过多的主板周边空间，不会挡住主板上的M.2散热装甲、SATA接口或者主板24Pin供电的走线位置。

建模的时候首先锚定的是PCIe金手指的基准位置，这是所有尺寸链的起点：金手指下端到机箱PCIe挡片的定位尺寸严格按照PCIe x16插槽的行业规范来做，挡片上的视频输出接口开孔位置、固定螺丝孔位完全匹配标准机箱的PCIe挡板安装位，保证装到标准ATX、MATX、ITX主板上的时候，挡片能和机箱的PCIe槽位完全对齐，不会出现挡片凸出来、螺丝拧不上的问题。整体外形尺寸的控制精度到1mm级别，这个精度对于结构适配来说完全够用——毕竟机箱内部的安装避让间隙一般留2-3mm就足够，1mm的建模误差不会导致实际安装出现干涉。

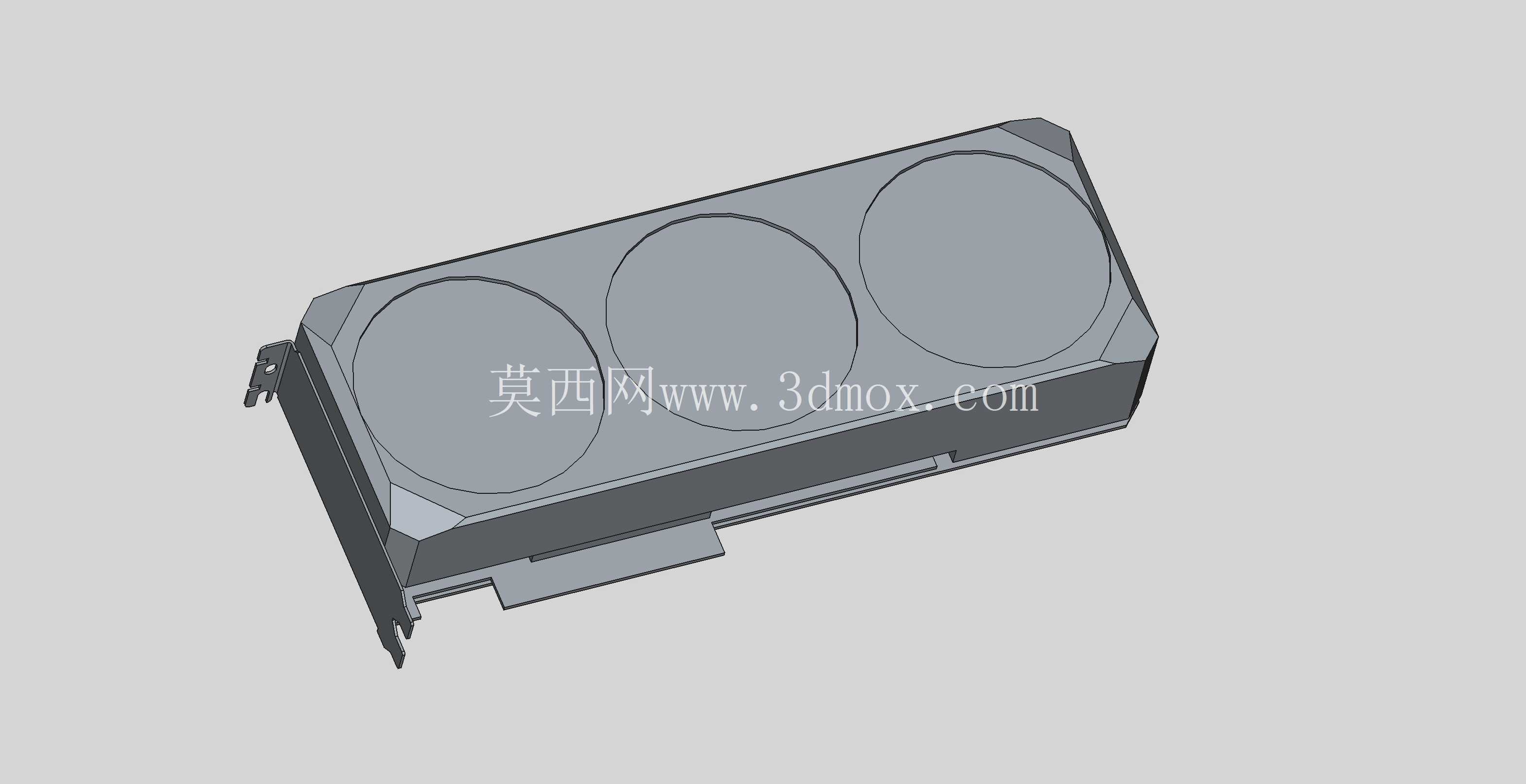

散热部分的结构是建模的重点，三个轴流风扇的外轮廓、风扇罩的切角造型、鳍片组的外凸尺寸都按照实卡的外观做了还原，鳍片侧面的倒角做了近似处理，因为这类倒角不影响安装边界的校核，不需要完全复刻实卡的每一个圆角细节，只要把最大外轮廓尺寸做准就可以。显卡尾部的供电接口位置、前端的SLI金手指位置、底部的PCB板突出尺寸都做了对应还原，在做机箱走线设计的时候，可以直接用这个模型校核供电线的弯折半径，避免出现供电线被显卡侧板压住、弯折过度导致接触不良的问题。

很多做定制机箱、分体水冷设计的工程师，之前找这类显卡模型经常遇到尺寸不准的问题，要么是厚度做薄了导致冷排安装位置算错，要么是长度做短了导致硬盘架位置干涉，这个模型在做尺寸标定的时候，把显卡的总长度、总高度、插槽上方的突出高度、尾部超出主板PCIe固定位的长度都做了对应校准，不管是做机箱内部的硬件布局仿真，还是做定制水冷头的安装位设计，或者是做显卡竖装支架的尺寸适配，都可以直接拿这个模型来做装配干涉检查，不需要再反复核对实卡的测量尺寸。

另外在做工业计算机、高端工作站的机箱结构设计时，这类大尺寸游戏卡的安装固定也是需要重点考虑的部分，显卡尾部的支撑架安装位、PCB板的厚度、显卡挡板的强度预留，都可以参考这个模型的结构来做对应设计，避免出现长显卡装上去之后PCB弯曲、挡板变形的问题。模型里的各个部件的分模逻辑也参考了实际显卡的生产装配逻辑，风扇罩、散热鳍片、PCB、挡板都是独立的结构块，在做有限元受力分析、散热风道仿真的时候，可以直接给不同部件赋予对应的材料属性，不需要再重新拆分模型。

需要注意的是，模型上的外观倒角、表面纹理这类不影响安装尺寸的细节做了简化处理，毕竟做结构设计的时候核心关注的是安装边界、干涉检查、尺寸匹配，外观细节的简化不会影响工程使用，反而能降低模型的文件大小，在做大型装配体的时候不会出现卡顿、加载慢的问题。对于做PC硬件改装、定制机箱开发、整机结构布局的从业者来说，这个模型可以直接导入到常用的三维装配环境里，和主板、电源、冷排、硬盘架等其他配件模型做配合校核，大幅减少前期尺寸测量、反复核对实卡参数的工作量，避免因为尺寸估算错误导致的结构设计返工。
