RJ45网口屏蔽外壳压铸件结构设计

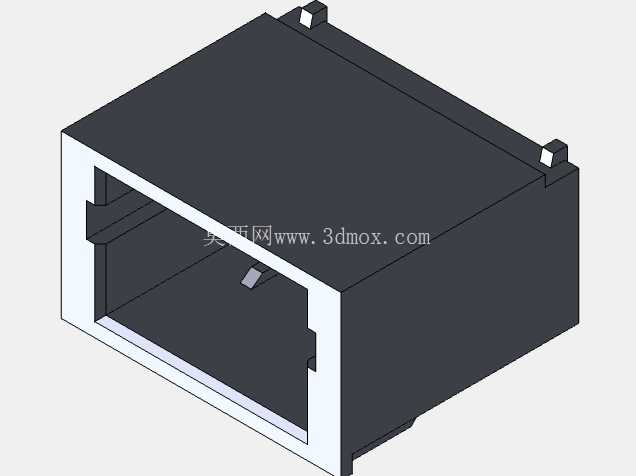

　　日常做通讯类设备结构设计时，网口屏蔽外壳的选型和结构匹配是绕不开的细节，这类压铸件的核心作用是为内置的RJ45端子模块提供刚性支撑与电磁屏蔽防护，常见于工业交换机、嵌入式工控板、服务器网卡、通讯网关这类需要稳定以太网连接的设备上。从结构设计逻辑来看，这款外壳采用一体式压铸成型工艺，主体为方正的腔体结构，腔体内部预留了端子排的安装卡槽，腔体开口边缘做了阶梯式止口设计，和设备面板装配时能够实现紧密贴合，减少电磁信号从装配缝隙泄漏的可能。外壳顶部两侧设计了带卡扣凸台的定位结构，安装时不需要额外打螺丝，直接卡入PCB板对应的安装孔位即可完成预固定，后续过波峰焊时能够保证外壳和PCB接地点可靠接触，避免出现虚接导致屏蔽失效的问题。

　　腔体内部的侧壁上预留了端子限位筋，装入RJ45端子模组时，限位筋能够卡住模组两侧的定位槽，防止端子在插拔水晶头时出现移位或者退针的情况，毕竟现场运维时水晶头插拔次数往往达到上千次，外壳的刚性支撑直接决定了网口的使用寿命。从安装边界来看，这款外壳的外部尺寸完全符合标准RJ45网口的安装开孔规范，腔体深度刚好匹配常规90度弯针端子的安装高度，不会出现端子突出面板或者外壳顶到PCB板上其他元器件的问题，外壳背部的开口预留了焊针穿过的槽位，焊针伸出长度刚好满足波峰焊的吃锡要求，不需要后续额外剪脚处理。

　　做压铸模具设计时，这款外壳的壁厚控制在均匀的1.2mm，既保证了外壳的结构强度，插拔水晶头时不会出现壳体变形，也避免了壁厚不均导致压铸时出现缩孔、冷隔等缺陷，外壳外表面做了哑光导电氧化处理，氧化层厚度控制在5到8微米，既保证了表面的导电性能实现连续屏蔽，也不容易在装配时留下划痕影响外观。实际选型应用时，需要注意外壳的卡扣凸台尺寸和PCB板上的安装孔位公差匹配，通常孔位设计比凸台大0.1mm即可，过松会导致外壳晃动，过紧则装配时容易压坏凸台；另外腔体内部的限位筋高度要和端子模组的卡槽深度匹配，过高会导致端子装不到位，过低则起不到限位作用。

　　在工业现场强电磁干扰的环境下，这类带一体式屏蔽外壳的网口，相比无屏蔽的塑料网口，能够有效降低外界电磁干扰对以太网信号的影响，减少丢包、连接中断等问题，尤其适合在工厂自动化、电力通讯这类电磁环境复杂的场景下使用。设计这类压铸件时，还要注意脱模斜度的控制，通常外壁取1度的脱模斜度，内壁因为有装配贴合要求取0.5度即可，既方便压铸时脱模，也不会影响内部端子的装配精度，外壳边角处都做了R0.3的圆角处理，避免压铸时出现应力集中导致开裂，也能防止装配时划伤操作人员的手。
