明纬PSP-600-48开关电源结构设计

这款开关电源的三维结构完整还原了量产机型的装配细节，从壳体折弯卡扣到端子排布都完全贴合实际生产的公差要求，做设备选型时可以直接导入装配体核对安装空间，不用反复核对二维图纸的尺寸偏差。在工业自动化产线、通讯基站供电、工控机柜集成这类场景里，这类48V直流输出的开关电源是核心供电部件，负责把交流市电转换为稳定的低压直流，给PLC、伺服驱动器、工业传感器、通讯模块这类负载提供持续可靠的电力输入，很多设备的供电稳定性问题，往往都和电源安装时的空间预留、接线干涉、散热间隙考虑不足有关。

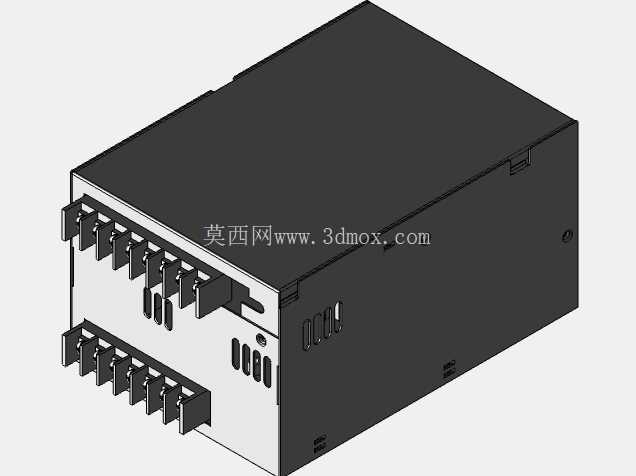

从结构设计思路来看，这款电源采用全封闭金属壳体，上下壳通过侧边的卡扣与螺丝位组合装配，壳体侧面冲制的多组条形通风孔，是结合内部功率器件的发热位置做的定向散热设计，既可以保证内部热量顺着气流方向排出，又能避免大尺寸异物进入壳体内部造成短路风险。前端的两排接线端子做了高低错位排布，上层为交流输入与信号端子，下层为直流输出端子，这种排布方式可以避免交直流接线互相干扰，同时给接线操作留出足够的手指操作空间，不会出现接线时螺丝刀碰相邻端子造成短路的问题，端子旁的标识位预留也完全符合安规要求，现场接线时不用额外粘贴标识。

安装边界方面，这款电源的底部预留了标准的导轨安装卡扣与螺丝固定孔位，既可以适配DIN导轨的快速安装，也可以通过螺丝直接固定在机柜安装板上，安装孔的间距符合通用工业电源的安装尺寸规范，替换同功率等级的其他型号电源时不用重新打孔。三维模型里完整还原了壳体的所有外形凸台、凹槽与接口位置，导入机柜装配体时，可以准确核对电源与周边线槽、断路器、接触器的间隙，尤其是接线端的弯曲半径预留，很多新手工程师做机柜布局时只看电源的本体长宽高，忽略了接线端子上线缆的弯曲空间，导致实际装配时线缆顶住机柜门板，或者和相邻元件产生挤压，用这个三维模型做干涉检查时，可以直接把接线端子的模型配合线缆模型一起装配，提前规避这类装配问题。

从实际使用的角度看，这款电源的壳体边角做了小圆弧折弯处理，没有尖锐的冲切毛边，现场安装时不会划伤操作人员的手部，壳体表面的喷塑层厚度均匀，既可以提升壳体的耐腐蚀性能，也能在潮湿的工业环境下避免壳体生锈导致的接地不良问题。模型里还原的内部安装柱位置，可以对应内部PCB板的固定孔位，做电源改装或者定制化改型时，可以直接参考这些柱位调整内部元件布局，不用重新拆解实物测量尺寸。在做设备的三维布线时，这款模型的端子位置精度足够，可以直接在软件里生成布线路径，统计线缆长度，减少现场布线的材料浪费与返工概率。

很多工程师在选型开关电源时，往往只关注功率、输出电压这些电气参数，忽略了结构尺寸与安装兼容性，比如有些机柜的安装深度有限，如果电源的深度尺寸偏大，就会导致机柜后门无法关闭，或者和内部的走线槽产生干涉，这款模型的所有外形尺寸都和实物一致，在设计阶段就可以把电源模型导入装配体，模拟整个安装过程，确认安装螺丝的操作空间、接线的操作空间、散热风道的预留空间是否满足要求，尤其是在多电源并排安装的场景下，电源之间的散热间隙是否足够，直接影响电源的长期运行稳定性，通过三维模型的布局模拟，可以提前确定电源之间的安装间距，避免后期运行时因为散热不足导致电源过温保护。
