Vishay贴片功率电感IFSC2020DZER1R8M01

在高密度PCB布局的电源回路设计里，这类SMD封装的功率电感是DC-DC转换回路里的核心被动元件，日常做消费类电子主板、工业控制板卡的电源部分选型时，经常会接触到同规格的屏蔽式功率电感，这次的IFSC2020DZER1R8M01属于典型的大电流低剖面贴片电感，适配板上空间紧张、载流要求高的Buck电路拓扑。

从实际应用场景来看，这类电感常出现在便携设备的电源管理模块、服务器主板的多相供电回路、车载娱乐系统的次级电源输出端，还有工业传感器的板载供电单元里——这些场景共同的要求是元件不能占用过多板上垂直空间，同时要能承受持续的大电流通过，不会因为直流电阻过大带来额外的功耗发热，也不能因为磁屏蔽不到位对周边的敏感模拟线路造成电磁干扰。

从功能特性上拆解，这款1.8uH感值的电感，额定载流能到4.3A，直流阻抗控制在21毫欧级别，属于兼顾感量精度和载流能力的选型。它采用的是闭合磁路的屏蔽结构，和传统的开放式工字形电感相比，漏磁能降低70%以上，在板卡布局的时候，不需要给它预留过大的电磁避让距离，周边可以放置高精度的ADC采样线路或者射频匹配元件，不会因为电感的漏磁导致采样精度漂移、射频接收灵敏度下降。

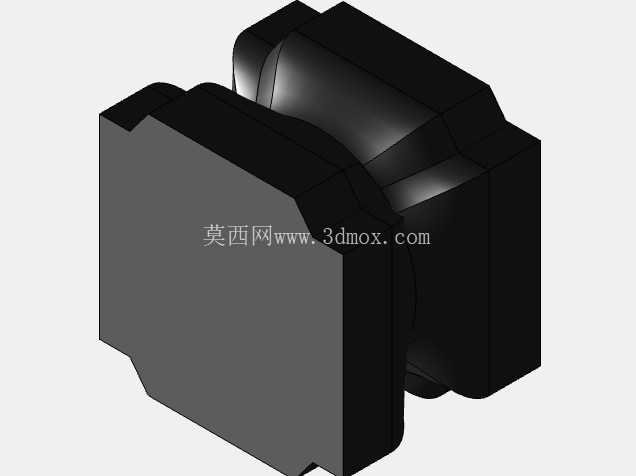

做这个元件的三维建模的时候，首先要把控的是安装边界的尺寸精度：2020封装对应的是元件本体长宽均为2mm的基准尺寸，焊盘的伸出长度、焊盘的宽度公差要严格匹配 datasheet里的推荐焊盘尺寸，不能出现建模时焊盘位置偏移导致SMT贴装的时候出现立碑、虚焊的问题。本体的高度尺寸是低剖面设计的核心，建模时要把顶部的倒角、侧面的拔模斜度还原准确，因为在做PCB装配干涉检查的时候，电感上方如果有结构件的避让空间，或者有屏蔽罩的压合位置，尺寸偏差0.1mm就可能导致装配时顶到壳体或者屏蔽盖。

建模过程里还要注意两个端电极的结构：这类一体成型电感的端电极是直接包覆在磁体底部两侧的，不是传统绕线电感的引脚伸出结构，所以电极的厚度、电极和磁体本体的台阶差要做准确，在做SMT钢网开孔设计参考的时候，这个台阶尺寸直接影响锡膏的印刷厚度，进而影响焊接的可靠性。另外磁体本体的边角做了小圆弧过渡，不是尖锐的直角，这个细节在做整机跌落仿真的时候会影响元件的应力集中系数，如果把边角建成直角，仿真出来的元件本体抗冲击应力结果会和实际情况有偏差，导致结构强度校核不准。

从设计思路上来说，这类电感的磁芯是采用合金粉压铸成型的，把绕制好的线圈直接压合在磁粉内部，所以建模的时候不需要还原内部的线圈绕制结构，只需要把外部的装配特征做准确就可以满足结构设计的需求——毕竟结构工程师在调用这个模型的时候，核心需求是做装配干涉检查、板卡布局空间校验、SMT贴装的坐标参考，不需要做电磁仿真的内部结构细节。

实际选型使用的时候，还要注意它的饱和电流特性：当通过的电流超过额定值的时候，这类合金粉磁芯的电感量下降是平缓的，不会像铁氧体磁芯那样出现感值骤降的情况，所以在做负载瞬态响应设计的时候，电源回路的动态稳定性会更好，不会因为短时的电流尖峰导致电源输出纹波突然超标。另外它的工作温度范围覆盖工业级要求，在-40℃到125℃的环境下，感值的漂移量控制在10%以内，适合在户外工业设备、车载电子这类温度变化范围大的场景里使用。

在板卡布局的时候，这个电感的放置位置要尽量靠近DC-DC芯片的SW引脚，缩短高频电流回路的路径，减少回路的辐射发射，这也是为什么建模的时候要严格把控本体尺寸的原因——如果模型尺寸偏大，布局的时候预留的空间过大，就会拉长高频回路的走线长度，带来不必要的EMC问题；如果模型尺寸偏小，实际贴装的时候就会和周边的电容、电阻元件出现干涉，导致样板生产的时候需要飞线调整，耽误项目进度。

另外要注意的是，这类电感的顶部是磁芯的压合面，表面没有金属层，所以在做屏蔽罩设计的时候，屏蔽罩内壁和电感顶部的距离只要满足0.2mm的安全间隙就可以，不需要额外预留绝缘距离，这一点和顶部带金属屏蔽盖的电感有区别，建模的时候把表面材质区分清楚，也能帮助结构工程师快速判断绝缘间隙的要求。

做这类电子元件的三维模型，核心是服务于结构设计和生产制造的全流程，不需要追求过度的内部细节渲染，但是所有和装配、干涉、工艺相关的尺寸特征必须1:1还原，比如端电极的镀层区域范围、本体的丝印位置（虽然丝印不影响装配，但是在做样板可视化检查的时候，可以快速确认元件的方向是否正确）、底部的平整度，这些细节都是实际工程应用里会用到的参考点。比如在做SMT贴装程序的时候，元件的拾取中心就是本体的几何中心，如果模型的原点设置偏移，就会导致贴装的时候元件吸嘴拾取位置不对，出现贴装偏位的问题，所以建模的时候坐标原点的设置也要严格按照元件的中心来定位，和 datasheet里的封装原点保持一致。
