压铸模具用索利多斜切定位镶件结构

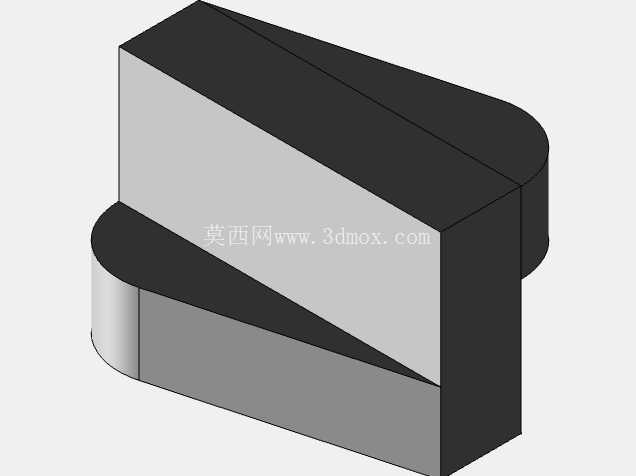

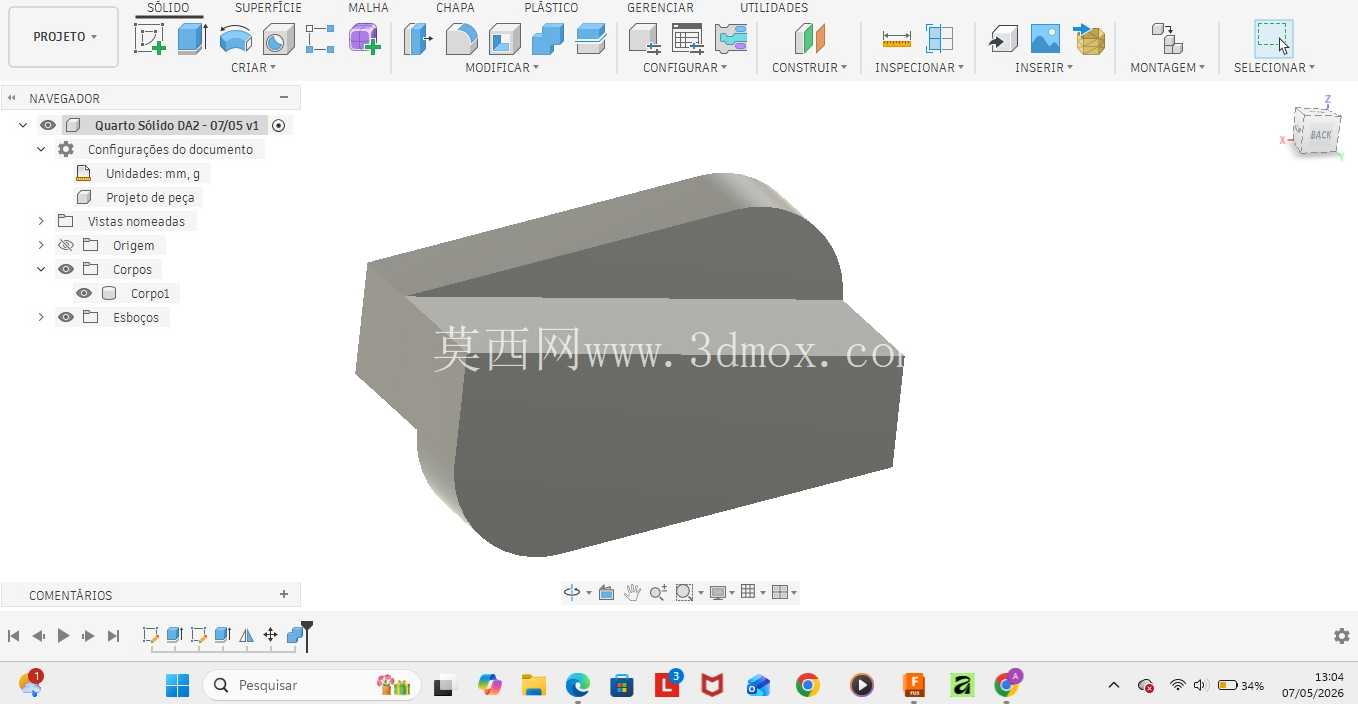

　　在压铸生产的模具结构体系里，这类斜切式镶件承担着局部型腔成型与合模定位的双重作用，日常接触的铝合金压铸件、锌合金压铸件生产过程中，经常会遇到产品局部带有半圆弧过渡、斜向分型面的结构，直接在整体模芯上加工这类特征，不仅加工难度大，后期生产过程中出现磨损、冲蚀后维修成本极高，因此拆分出独立镶件是压铸模设计里非常成熟的处理方案。从结构形态来看，这个镶件主体采用矩形基体加单侧半圆弧延伸的构型，斜向分割面完全贴合模具的分型走向，矩形段的直边部分可以直接嵌入模芯的对应安装槽内，依靠直边的面接触实现周向定位，避免生产过程中受到铝液冲击出现转动、移位的问题，半圆弧段则对应产品的圆弧轮廓成型区域，拆分后圆弧面可以单独采用精磨、电火花加工到位，不需要在整体模芯上做深腔圆弧加工，能大幅降低模芯的加工难度，缩短模具制造周期。

　　设计这类镶件的时候，首先要考虑安装边界的配合公差，通常镶件与模芯安装槽的配合采用H7/m6的过渡配合，既保证安装后不会出现松动飞边，也方便后期维修时拆卸更换；斜切面的角度需要完全匹配产品的脱模斜度，同时要避开顶针的排布位置，防止合模时出现干涉，半圆弧部分的成型面要预留0.1-0.15mm的抛光余量，热处理后再做镜面抛光，减少铝液粘附的概率，提升压铸件的表面质量。

　　实际生产场景中，这类镶件通常安装在压铸模的动模或者定模的局部异形区域，对应产品上的斜向凸台、半圆弧侧壁这类特征，因为这些区域是铝液填充时的冲蚀高发区，长时间生产后容易出现拉伤、塌角的问题，做成独立镶件后，一旦出现损耗可以直接快速更换，不需要将整个模芯拆下返修，能大幅减少设备停机时间，提升压铸生产的连续作业效率。从安装尺寸的匹配逻辑来看，镶件的厚度方向要比模芯安装槽的深度高出0.02-0.03mm，合模时靠锁模力压紧，避免铝液从镶件配合缝隙钻入形成飞边，半圆弧的外沿要做R0.3的倒角处理，既可以避免安装时刮伤模芯槽壁，也能减少铝液填充时的锐角紊流，降低铸件气孔、夹渣的缺陷概率。

　　很多刚接触压铸模设计的工程师容易忽略镶件的排气设计，这类斜切镶件的配合面可以在非成型侧开出0.05mm深的排气槽，引导型腔内的空气顺着镶件缝隙排出，减少铸件局部困气导致的填充不足问题；另外镶件的材质通常选用H13热作模具钢，热处理硬度控制在HRC46-48，兼顾高温下的红硬性与韧性，避免反复受到铝液冷热冲击出现开裂。在模具装配环节，这类镶件装入模芯后需要先做红丹配研，检查斜切面与圆弧面的贴合率，确保贴合率达到90%以上才能进行后续的合模试模，试模过程中还要重点检查镶件周边是否有飞边、铸件对应位置是否有拉伤，根据试模结果微调镶件的配合尺寸，直到批量生产时尺寸稳定、成型质量达标。这类拆分式镶件的设计思路本质是将复杂整体结构拆解为易加工、易更换的独立单元，既平衡了加工工艺性，也兼顾了后期生产维护的成本，在中小型压铸件的模具设计中应用非常广泛，尤其是消费电子类压铸件、汽车小型压铸配件的模具上，这类结构的使用频率极高，能够在保证模具结构强度的前提下，大幅降低模具的制造与维护成本，提升压铸生产的综合效益。
