带开口槽半圆柱面安装基座结构

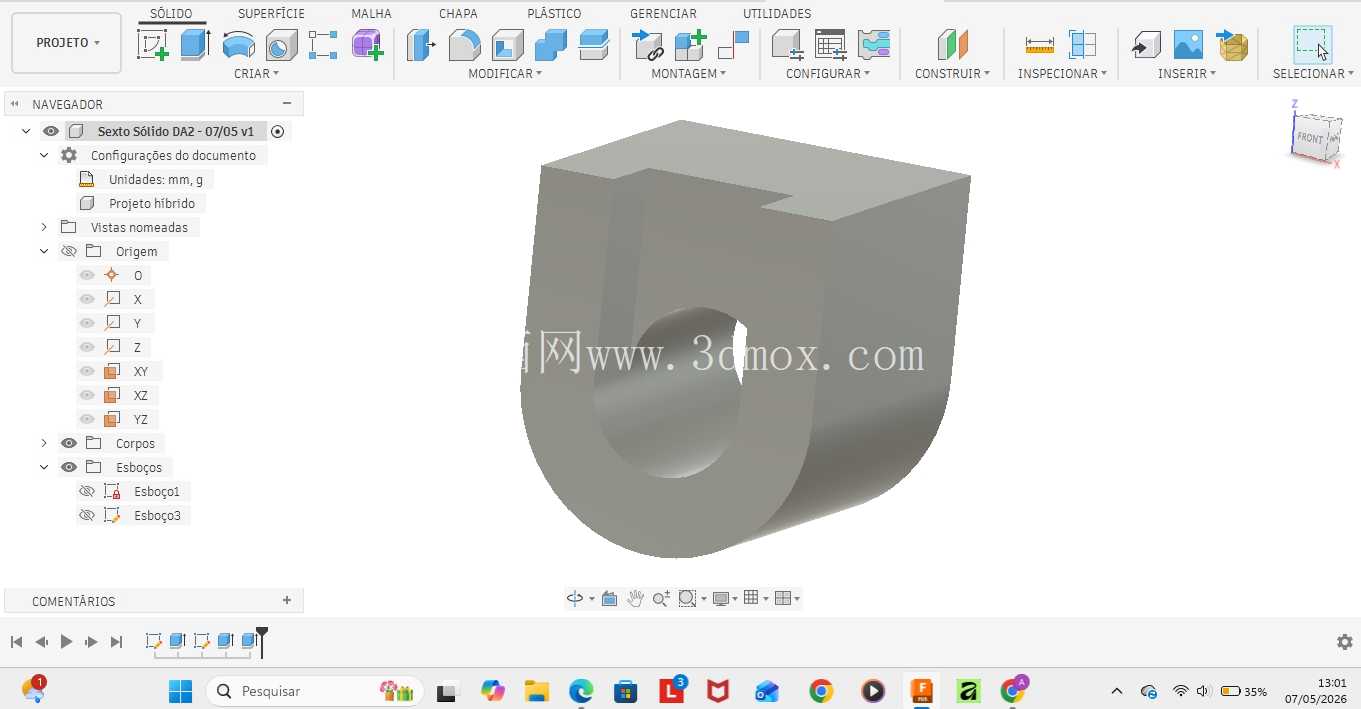

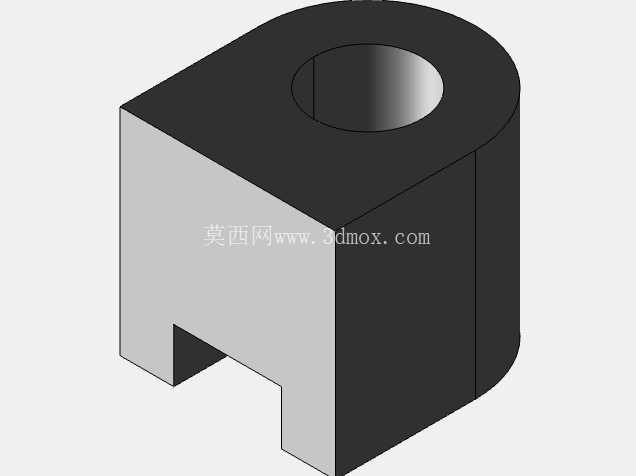

　　在自动化产线的工位定位、小型工装夹具的模组搭建、低压电气柜内元件的固定安装场景里，这类带中心通孔与底部开口槽的块状基座是出镜率极高的连接构件，它不需要承担大吨位的重载载荷，核心作用是完成轴类零件、导向杆件与安装基面之间的刚性衔接，同时兼顾安装调试阶段的快速调整需求。从结构细节来看，这个构件的主体采用半圆柱与方块结合的外形设计，一侧做圆弧面处理并非单纯为了外观规整，更多是考虑在密集排布的安装空间里减少棱角干涉，避免相邻组件走线或者运动过程中被锐边剐蹭，同时圆弧面的加工工艺性更好，普通数控铣床走圆弧插补就能一次成型，不需要额外做倒角去毛刺的冗余工序。

　　中心位置的通孔是核心功能位，孔壁的加工精度直接决定了穿入其中的导向轴或者连接杆的同轴度，实际加工时这个孔一般会按照H7的公差带做精镗，保证和轴件过渡配合的时候不会出现旷量，也不会因为过盈量太大导致装配时压裂构件。底部的开口槽是整个设计里最具实用性的结构，这个槽的宽度和安装基面的定位凸台宽度做匹配，安装的时候不需要把整个基座从轴端穿入，只需要对准凸台侧向滑入就能完成初步定位，配合侧面的紧定螺钉或者顶部的顶丝，就能快速锁死位置，后期需要调整基座沿轴方向的位置时，只需要松开顶丝就能滑动调整，比传统的封闭式轴座节省至少一半的拆装时间，在多工位并行的产线调试阶段，这种快调结构能大幅降低停机调整的时间成本。

　　设计这类构件的时候，首先要明确安装边界的限制：整体高度不能超过相邻运动组件的最低运动轨迹，避免出现运动碰撞；半圆柱面的半径要控制在安装位的预留空间范围内，不能突出到相邻的走线槽或者传感器检测区域里；中心通孔的轴线和底部安装槽的对称面要保证足够的垂直度，不然穿入的轴件会出现倾斜，长时间运行会加剧轴和孔的磨损，甚至导致轴上固定的检测元件出现位置偏移，影响工位的检测精度。材质选择上如果是普通工位的固定支撑，用45号钢做表面发黑处理就能满足防锈和强度需求，如果是用在有腐蚀性介质的车间环境，比如喷涂工位或者清洗工位，就需要换成304不锈钢材质，虽然加工成本会有所提升，但能避免长期使用过程中锈蚀导致的调节卡顿问题。

　　实际装配的时候还要注意，中心孔和轴配合的位置不要涂太厚的润滑脂，不然多余的油脂会吸附车间里的金属碎屑，时间长了会在孔壁形成积垢，导致后期拆卸困难；底部开口槽和安装凸台的配合间隙要控制在0.02到0.05毫米之间，间隙太大容易出现定位偏移，间隙太小又会导致滑动调整的时候阻力过大，甚至出现卡滞。很多刚入行的结构设计人员在做这类基座的时候，容易忽略圆弧面和平面衔接处的应力集中问题，直接做直角衔接，在承受侧向冲击载荷的时候，衔接位置很容易出现裂纹，所以在建模的时候要在两个面的交接位置做R0.5到R1的小圆角过渡，不需要太大的圆角，就能大幅提升构件的抗冲击能力，也不会影响和相邻零件的装配间隙。另外这个构件的顶面是平面设计，预留了足够的空间可以加装小型的传感器支架或者行程挡块，不需要额外做转接板，能进一步压缩整个安装模组的整体尺寸，在空间紧凑的桌面型自动化设备里，这种集成化的结构设计能减少不必要的转接零件数量，降低整个模组的装配累积误差。
