麦克纳姆轮全向移动格斗对战机器人

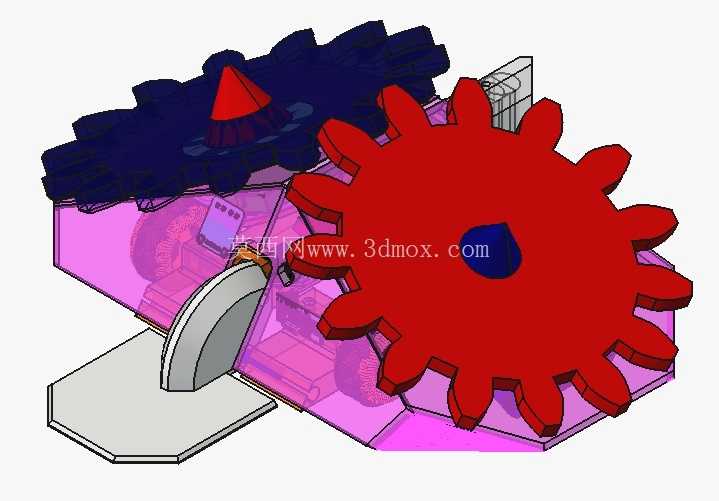

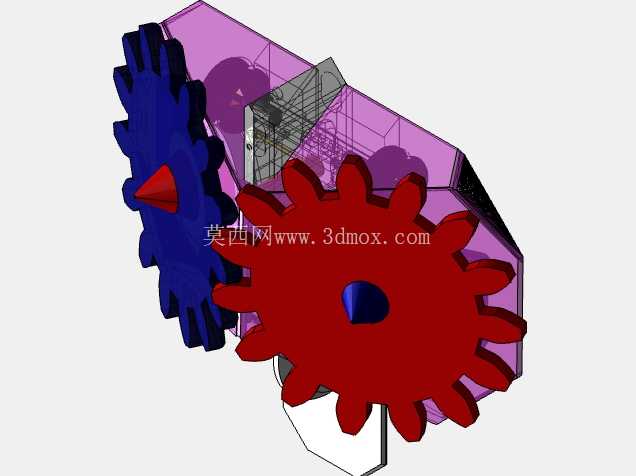

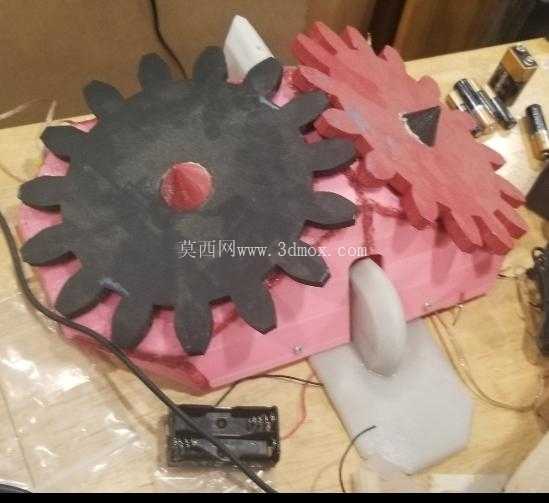

　　顶部外露的大尺寸红色齿轮构件是武器系统的传动末端，采用大模数直齿设计，齿尖做了圆弧过渡处理，既保证击打接触时的结构强度，又避免尖锐棱角带来的安全隐患，齿轮后方的深色锥齿轮组负责将水平布置的驱动电机动力转向90度传递到武器轴，这种锥齿轮换向结构可以把武器驱动电机卧放在车体内部，有效降低整机重心，减少对战中被掀翻的概率。行走系统采用四个麦克纳姆轮的布置方案，每个轮子独立驱动，通过不同轮子的转速与转向组合，可以实现前行、横移、斜行、零半径回转等全向移动动作，相比传统差速转向的格斗机器人，在狭小的对战擂台内拥有更灵活的走位能力，不需要预留转向空间即可快速调整攻击方位，无论是绕后攻击还是快速规避对手冲撞都有明显优势。这款轮式格斗机器人的设计初衷，是面向小型竞技对战场景开发的可直接3D打印制作的实体装置，整体结构完全采用熔融沉积成型工艺可加工的零件拆分逻辑，没有需要特殊机加工的异形金属构件，普通桌面级FDM3D打印机即可完成全部结构件的制作，大幅降低了格斗机器人爱好者的制作门槛。整机采用六边形半透明上盖作为主体防护结构，这种多边形外壳设计并非单纯追求视觉效果，而是在同等投影面积下最大化内部安装空间，同时倾斜的侧壁可以在对战中有效偏转对手的水平冲击，避免正面硬接撞击载荷，降低结构损坏概率。

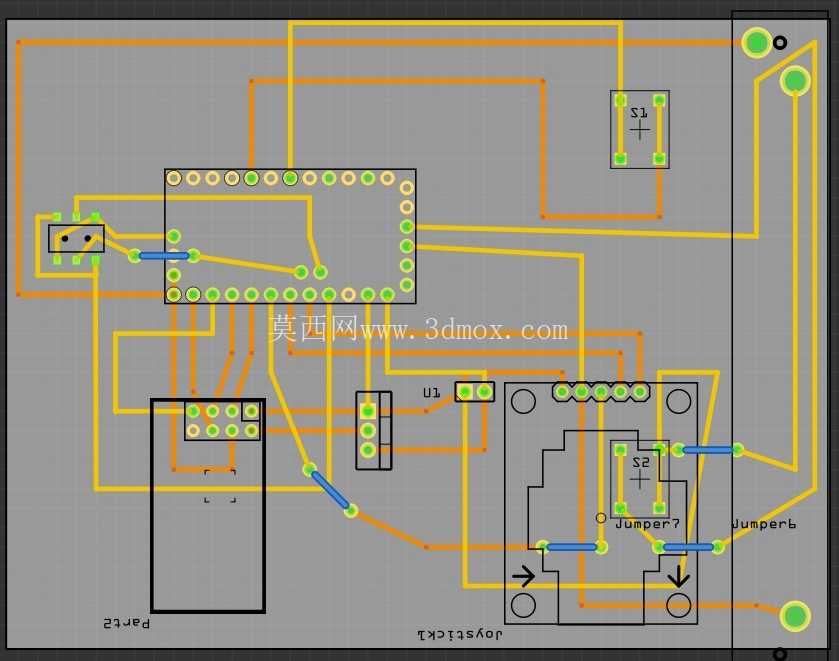

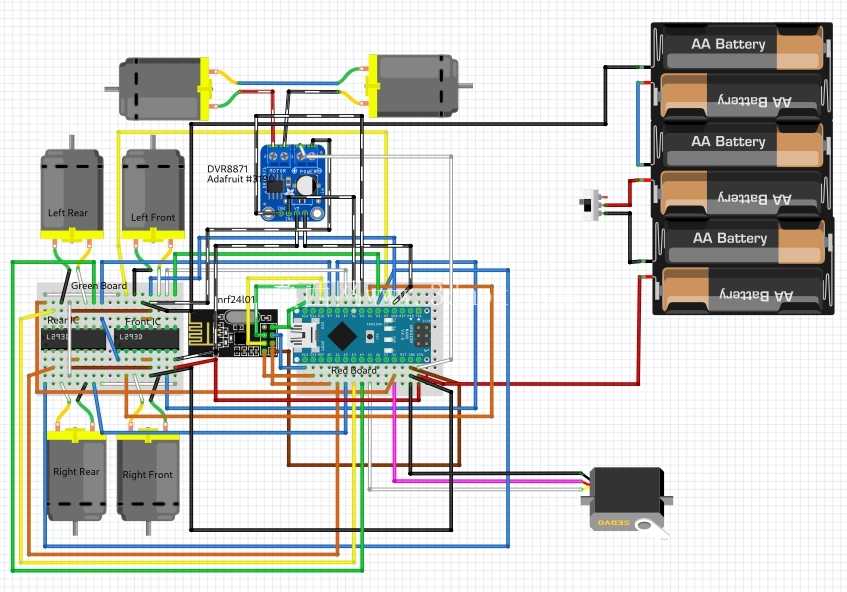

　　车体前部的弧形铲状结构是前置防御与挑击部件，采用加厚的安装座与车体主框架连接，弧形曲面可以顺着对手的车体底部滑入，将对手抬升甚至掀翻，同时这个部件也承担了正面碰撞的吸能作用，碰撞产生的冲击力会通过弧形结构分散到两侧的主框架梁上，避免单点受力导致的结构开裂。内部的安装空间做了分层设计，底层预留了四个驱动电机、电池、电调的安装位，中层放置控制电路板与遥控接收机，上层靠近武器轴的位置专门预留了武器驱动电机的安装支座，所有安装孔位都做了凸台加厚处理，避免3D打印零件在螺丝锁紧时出现层裂。

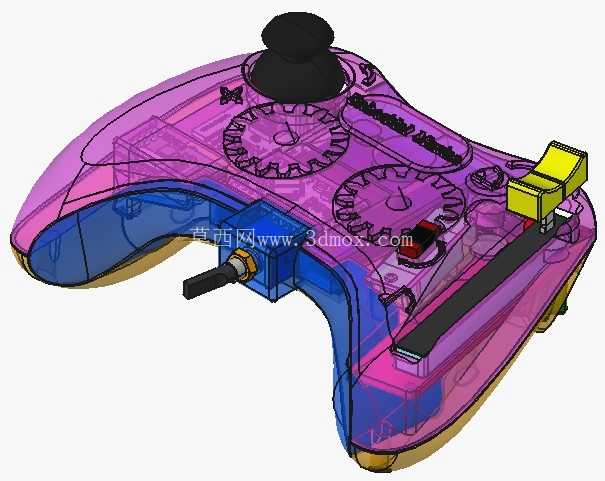

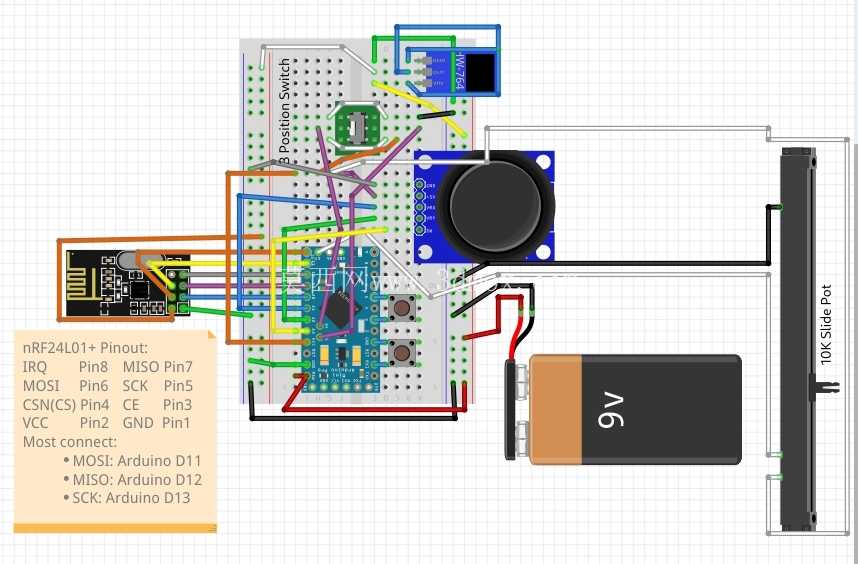

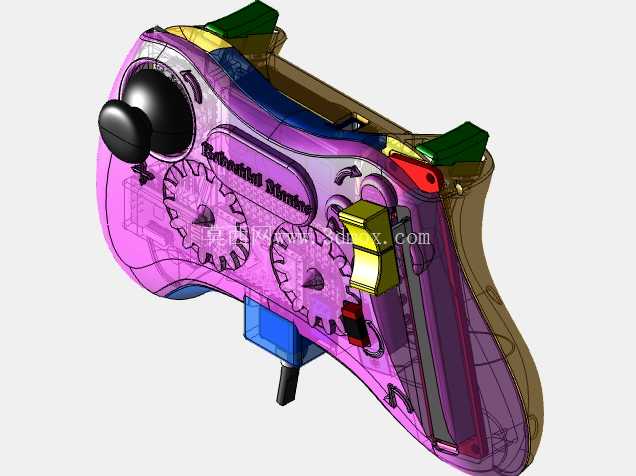

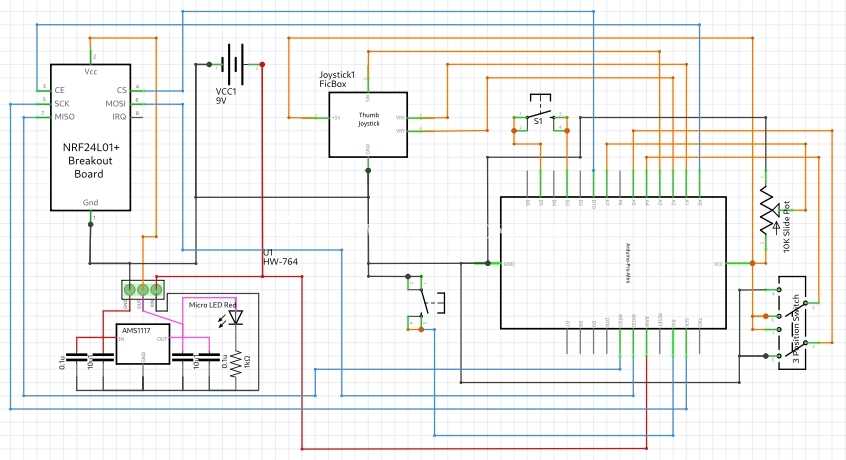

　　操纵系统配套设计了专用的摇杆控制器，控制器的摇杆行程与机器人的移动速度做了线性匹配，小幅度拨动摇杆时机器人低速微动，方便精准对位，大幅度拨动摇杆时输出满速动力，满足快速冲刺的需求，控制器上还单独设置了武器启停与正反转的独立按键，操作逻辑符合竞技对战时的肌肉记忆，不需要复杂的菜单切换即可快速完成武器操控。整机的安装边界做了严格的尺寸控制，所有外伸构件都没有超出车体最大外接圆范围，避免移动时剐蹭擂台边界，武器齿轮的最高点距离地面的高度经过反复调整，刚好可以命中多数同量级格斗机器人的车体中部薄弱位置，同时不会因为过高导致整机重心上移。

　　车体底部的轮子安装座采用可微调高度的设计，通过增减垫片可以调整麦克纳姆轮的辊子接地角度，保证四个轮子的辊子都能均匀接触地面，避免出现个别轮子悬空导致的动力损失或者移动跑偏问题。所有传动齿轮的啮合间隙都预留了0.2mm的调整余量，装配时可以通过调整电机安装座的位置来消除背隙，既保证传动顺畅不卡滞，又不会因为间隙过大导致传动冲击噪音和零件磨损。上盖与主框架采用卡扣加螺丝的双重固定方式，日常维护时只需要拧下侧边的几颗螺丝即可掀开上盖，快速更换电池或者检修内部线路，卡扣结构可以保证螺丝锁紧前上盖不会移位，降低装配难度。前部的弧形铲件采用快拆设计，通过两个插销与主框架连接，如果对战中铲件出现损坏，可以在几十秒内完成更换，不需要拆解整个车体结构，适配竞技场景下快速维修的需求。
