3D打印机MKS IPS50显示屏安装保护外壳

　　这款保护外壳是针对桌面级FDM3D打印机操控端的配套结构件，核心作用是为MKS LCD IPS50显示屏提供可靠的安装承载与外围防护，解决原厂裸屏安装时易积灰、边角磕碰、接线端受力拉扯的常见工程问题。从实际装机场景来看，多数DIY组装的3D打印机框架采用铝型材拼接结构，操控屏通常布置在设备正面的亚克力或金属面板区域，日常操作中操作人员频繁点按屏幕、调整参数时，屏幕边缘如果没有硬质壳体承托，长期受力会导致屏幕PCB板变形，车间环境内的PLA、ABS打印扬尘也容易顺着屏幕与面板的缝隙进入屏幕背部，堆积在接线端子处引发接触不良，这款外壳的设计正是围绕这些实际使用痛点展开。

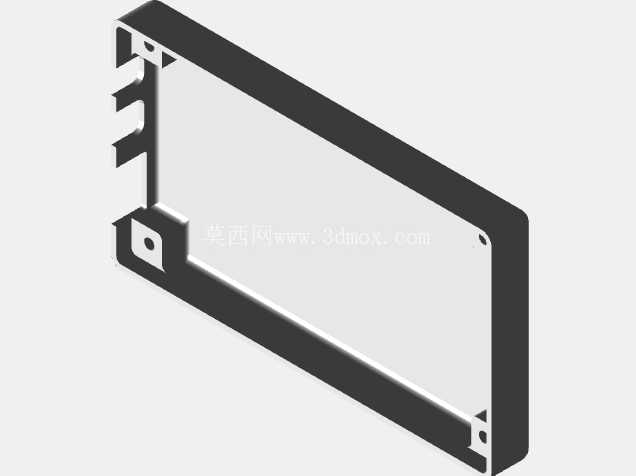

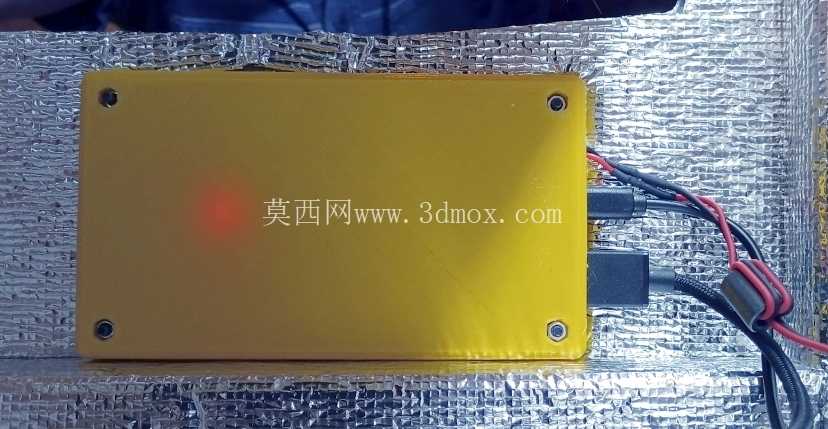

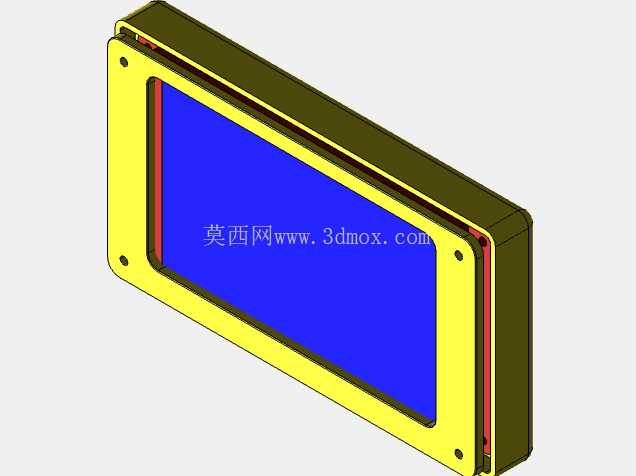

　　结构设计上，壳体采用四边围合的框型结构，正面预留与IPS50屏幕可视区域完全匹配的开窗，开窗边缘做了0.8mm的内止口，屏幕装入后正面不会突出壳体平面，避免搬运设备时屏幕表面直接被外物刮擦；壳体背部设置了四个带沉孔的安装柱，柱体内径匹配M3螺丝规格，安装时可以直接将屏幕通过螺丝锁紧在壳体上，不需要额外增加固定压片，减少装配零件数量。安装边界方面，壳体整体外轮廓尺寸适配常规3D打印机正面面板的预留开孔，壳体侧边厚度控制在2.5mm，既保证3D打印制作时的结构强度，又不会过多占用面板后方的走线空间，壳体与设备面板贴合的一侧做了1mm宽的贴合边，安装时可以在贴合边处粘贴薄泡棉胶条，填充壳体与面板之间的缝隙，阻挡打印过程中产生的细微粉尘进入设备电控仓。

　　从功能特性来看，壳体在屏幕接线端对应的位置预留了足够的走线缺口，缺口宽度覆盖屏幕排线、供电线的接插区域，不会出现装完壳体后接线被挤压弯折的情况，日常维护时不需要拆下整个壳体，就可以直接插拔屏幕接线，排查线路故障。设计思路上充分考虑了3D打印制作的工艺特性，所有转角处都做了R2的圆角过渡，没有尖锐直角，打印时不需要添加支撑结构，减少后期打磨处理的工作量；壳体壁厚均匀，避免打印过程中因壁厚差异导致的翘曲变形，即使用PLA材料打印，也能保证安装面的平面度，不会出现壳体锁紧后屏幕被挤压出现水波纹的问题。

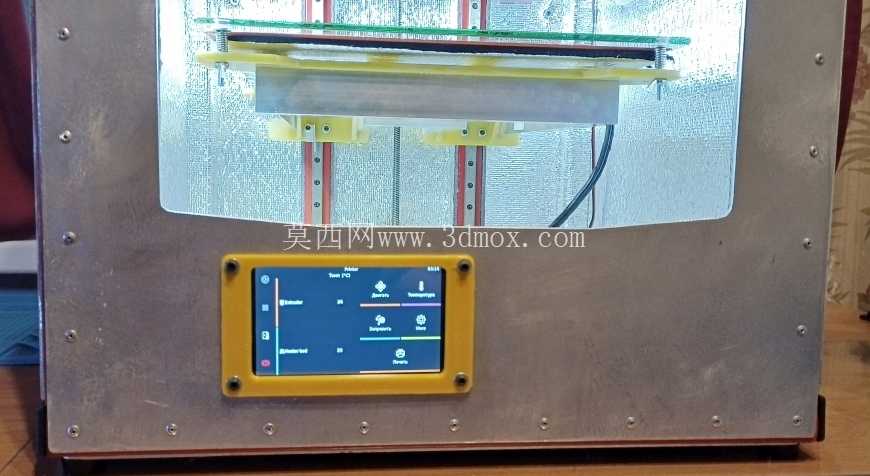

　　实际装机使用中，这款外壳除了防护作用，还能统一设备正面的视觉效果，黄色的壳体与金属设备面板形成清晰的视觉区分，操作人员可以快速定位操控区域，在多台设备并排布置的打印车间内，能减少误操作其他设备屏幕的概率。针对不同的安装需求，壳体的安装孔位做了通用化设计，既可以采用沉头螺丝从正面穿过壳体锁紧到背部的型材螺母上，也可以在壳体背部粘贴磁吸片，吸附在铁质设备面板上，适配不同DIY改装的设备安装条件。壳体边缘没有多余的突出结构，不会干涉设备前门的开合，即使是带封闭仓门的3D打印机，安装后仓门关闭时也不会与壳体发生剐蹭。从结构强度验证角度，壳体在安装柱与外框的连接位置做了三角加强筋，提升安装位的抗扭强度，频繁拆装屏幕也不会出现安装柱断裂的问题，日常点按屏幕操作时，壳体不会产生形变晃动，操作手感更扎实。
