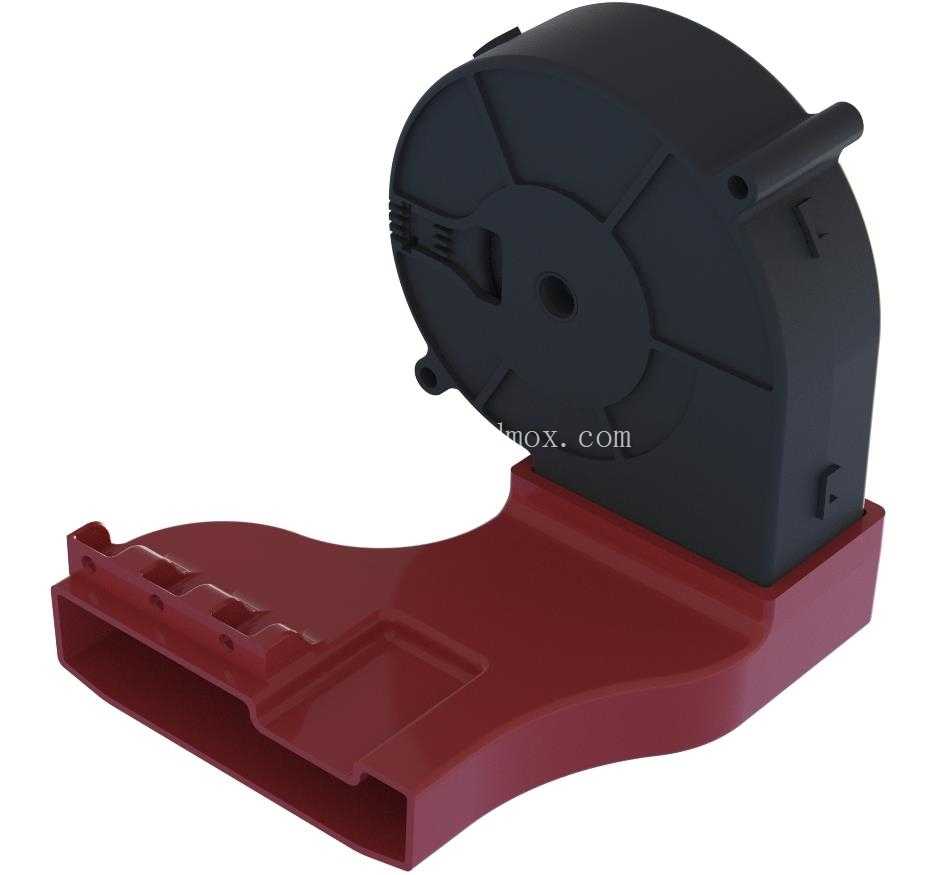

特斯拉M40显卡涡轮风扇适配导风结构

　　在机架式工作站与2U/4U计算节点的硬件改造场景中，Nvidia Tesla M40这类Maxwell架构计算卡本身未搭载主动散热模块，完全依赖机箱风道或外接风冷组件完成热交换，常规装机过程中很容易出现核心过热降频、显存温度超阈值的问题，尤其是多卡并排部署时，相邻板卡的热扰流会进一步恶化散热效率，这款适配结构就是针对Delta BFB1012涡轮风扇的安装匹配需求开发的导风衔接部件。

　　从功能逻辑上看，该结构分为两个核心功能段：上部是与涡轮风扇出风口完全贴合的密封腔体，下部是精准贴合M40显卡核心散热鳍片区域的导风通道，整个流道做了平滑的弧面过渡，没有直角折角带来的风阻损耗，能把涡轮风扇产生的高压气流全部导向显卡的散热鳍片区域，避免气流散溢造成的风压损失。设计过程中首先要匹配的是安装边界尺寸：上部风扇固定位完全对应BFB1012涡轮风扇的安装孔位与出风口轮廓，卡扣结构做了微过盈设计，风扇压入后即可完成固定，不需要额外打螺丝或者打胶固定，拆装维护的时候直接拔出就能更换风扇，不会对板卡或者风扇造成结构损伤。

　　下部的导风罩边缘完全贴合M40显卡PCB板的散热区域轮廓，边缘做了0.8mm的止口结构，安装后能和显卡散热鳍片周边的PCB表面形成密封，避免气流从鳍片侧边漏出，保证所有冷却气流都能穿过鳍片间隙带走热量。整个结构的壁厚控制在2mm，既保证了安装时的结构强度，不会因为按压出现形变导致密封失效，也不会因为壁厚过大占用过多机箱内部空间，不会和相邻PCIe插槽的板卡产生干涉。流道设计上特意做了截面渐变处理，从风扇端的圆形出风口到鳍片端的矩形导风口，截面面积逐步放大，让高压气流在流道内逐步减速增压，均匀覆盖整个鳍片区域，不会出现鳍片局部风量过大、边缘区域无风的散热盲区。

　　实际装机测试中，单卡满负载运行深度学习训练任务时，核心温度能比开放式风扇直吹低12-15摄氏度，显存温度也能控制在安全阈值内，多卡并排部署时，因为每个导风结构都是独立密封的流道，不会出现相邻显卡的热风倒灌问题，不需要额外调整机箱风道就能满足四卡满负载的散热需求。结构的安装定位做了防呆设计，导风罩下部的凸起筋位刚好对应M40显卡PCB板上的空位缺口，安装时不需要反复对位，对准缺口压下就能到位，不会出现装反、偏移挡住板卡元件的问题。材料选择上适配常规的PLA、ABS或者PETG打印工艺，结构上没有大跨度悬空面，打印时不需要添加过多支撑，拆支撑后也不会影响流道内壁的光滑度，不会因为内壁粗糙产生额外风噪。针对同系列其他Maxwell架构的特斯拉计算卡，只要散热鳍片的轮廓尺寸和M40一致，这款导风结构也能通用，不需要重新调整安装尺寸，能覆盖大部分同规格计算卡的散热改造需求。整个结构没有多余的装饰性特征，所有曲面和筋位都是为了流道优化或者安装固定设计，没有冗余结构，重量控制在30g以内，安装后不会对显卡PCB板造成额外的负重压力，长期使用也不会出现PCB弯曲变形的问题。
