联想ThinkCentre M700迷你主机结构设计

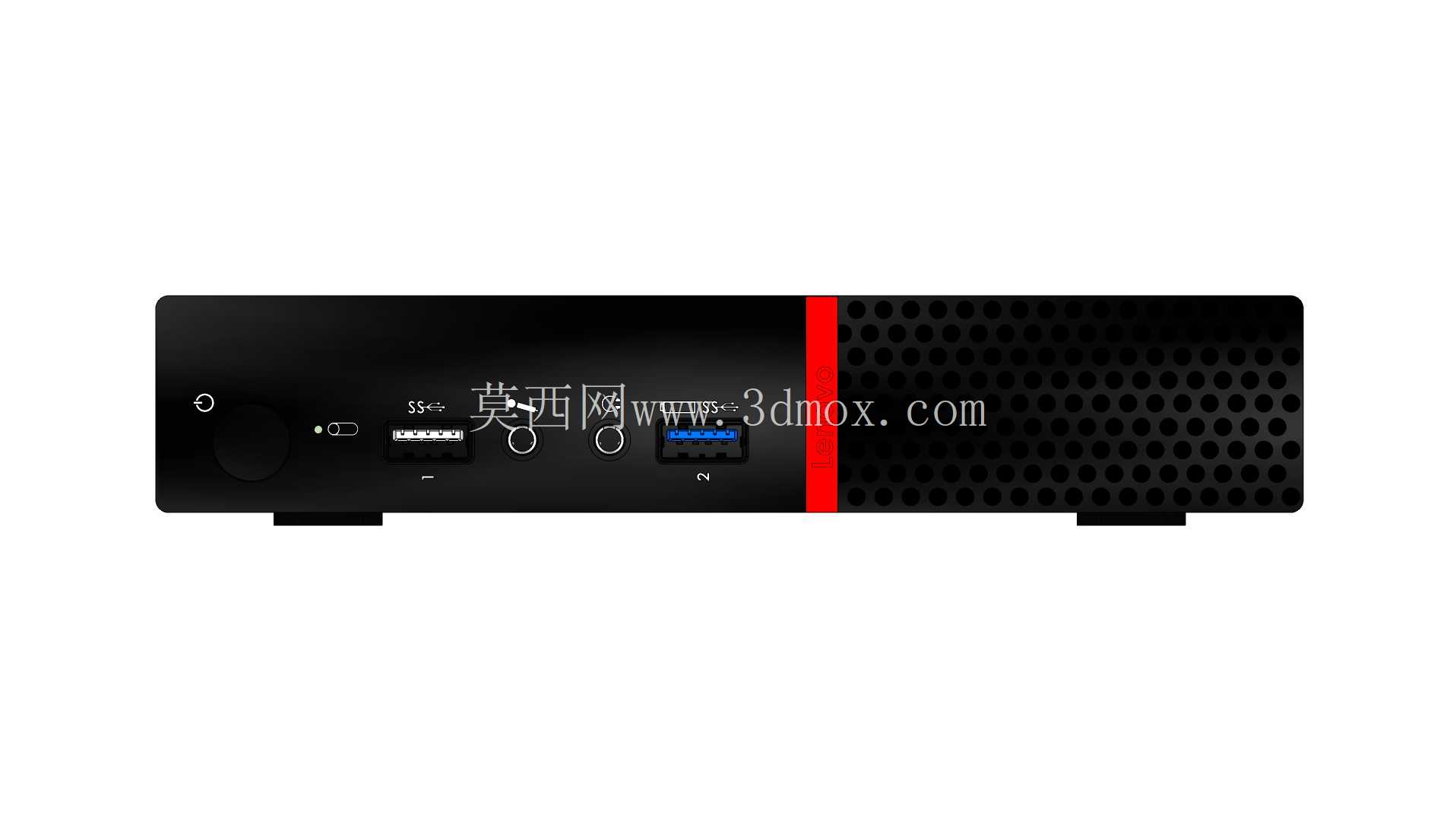

　　本次呈现的是联想ThinkCentre M700迷你商用主机的三维结构模型，这类小体积主机目前在商用办公场景的渗透率逐年提升，尤其适合工位空间紧张的开放式办公区、壁挂式广告终端配套控制单元、工业设备旁的嵌入式操作终端等场景，相比传统大尺寸塔式主机，它能大幅减少空间占用，同时保留商用主机所需的稳定性与接口扩展性。从实际使用需求出发，这类迷你主机的设计核心是在极小的容积内平衡散热、接口拓展、硬件安装维护的多重需求，模型完整还原了主机前面板的接口布局，包括电源按键、音频输入输出接口、USB数据接口、高速存储卡槽，还有前置的状态指示灯，这些布局完全贴合日常办公的使用习惯，用户无需探身到主机背面就能插拔常用外设，大幅提升日常使用的便利性。

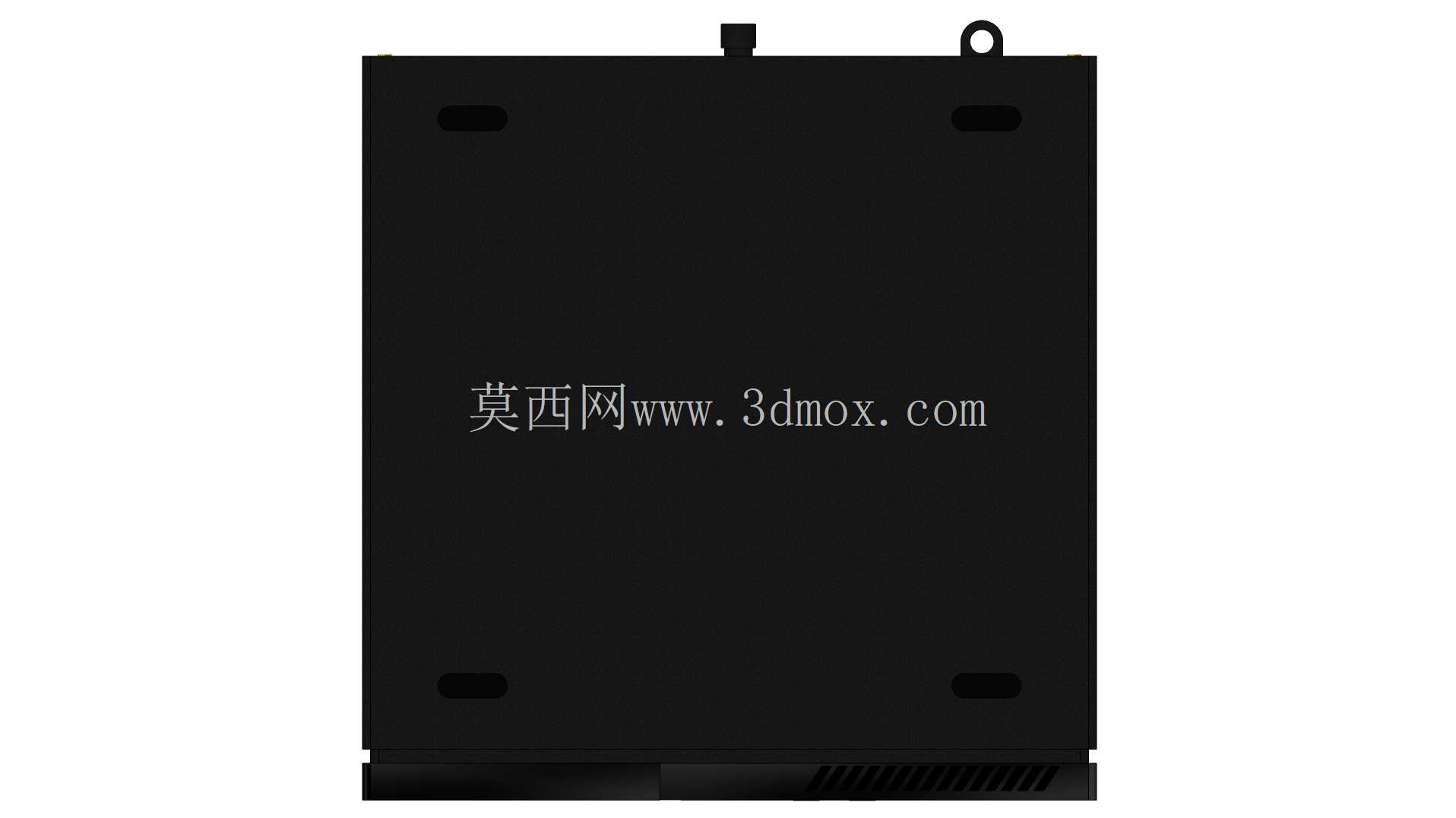

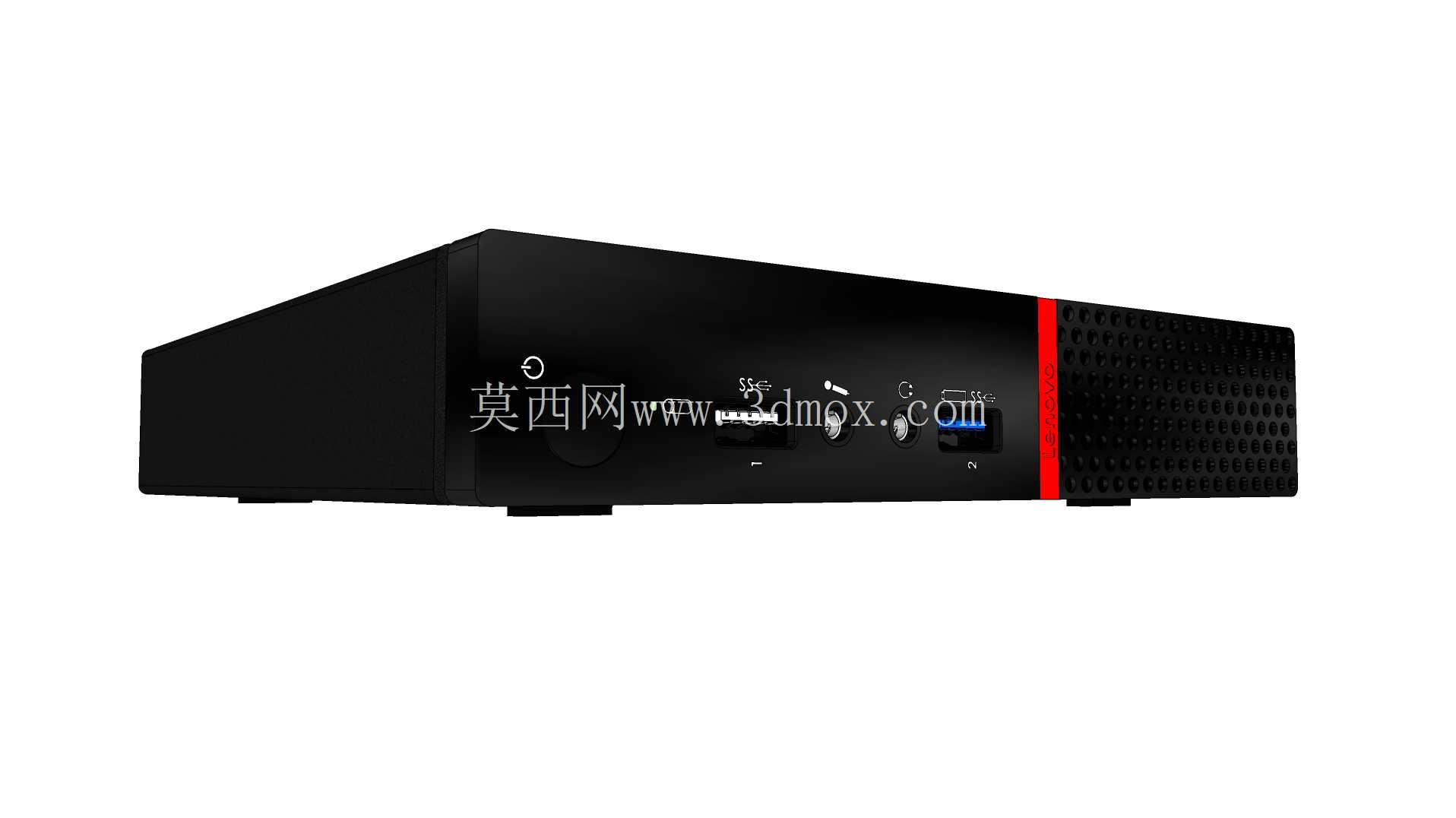

　　主机外壳采用的是钣金冲压加局部网孔的结构，前面板右侧的大面积蜂窝状散热孔是经过风道优化设计的，进风路径直接对应内部主板的CPU散热区域，配合内部的涡轮风扇能形成顺畅的横向风道，避免小体积机箱常见的积热问题，中间的红色装饰条是Think系列商用产品的经典识别元素，同时也起到了前面板区域的视觉分割作用，让前面板的功能区和散热区边界清晰，不会显得杂乱。从安装边界来看，这类迷你主机的底面预留了标准的VESA安装孔位，可以直接挂载在显示器背面的VESA挂架上，实现一体机式的部署效果，也可以通过配套的支架立式放置在桌面，或者水平放置在显示器下方的狭小空间内，安装方式的适配性覆盖了绝大多数商用部署场景。模型还原的外壳结构细节里，前面板的接口开孔精度完全匹配实际硬件的接口尺寸，USB接口的沉台深度、音频接口的卡位结构、电源按键的凸起高度都做了1:1的还原，对于需要做配套外设适配、机箱改装、工位部署方案设计的结构工程师来说，这个模型可以直接用来做干涉检查，比如搭配定制的壁挂支架时，可以直接在三维环境里模拟安装位置，确认接口插拔的操作空间是否充足，散热进风路径是否被支架遮挡。在内部结构的适配逻辑上，这类迷你主机的主板采用定制化的Thin-ITX规格，电源采用外置适配器设计，把发热较大的电源模块移到机箱外部，进一步压缩内部空间占用的同时减少内部热源，模型虽然呈现的是外壳及前面板的完整结构，但对应的内部安装位的限位筋、螺丝柱位置都和实际产品一致，做内部硬件改装、定制散热模块设计的时候，可以直接基于这个模型做装配验证，不需要反复测量实际产品的尺寸。

　　从结构设计的思路来看，这款主机的外壳采用上下扣合加后端螺丝固定的方式，日常维护升级内存、硬盘的时候只需要拧下后端的固定螺丝就能推开上盖，不需要借助特殊工具，这种快拆结构也是商用主机的典型设计，能降低IT运维人员的维护成本，前面板的接口区域做了内凹的防护设计，避免日常插拔外设的时候磕碰损坏接口边缘，蜂窝散热孔的孔径做了安全尺寸设计，既保证通风量，又能防止日常使用中细小的异物掉入机箱内部。

　　在实际的行业应用中，这类迷你主机除了常规办公场景，还经常被用作数字标牌的控制主机、生产线工位的数据采集终端、会议室的投屏控制主机，不同场景下对安装方式、接口朝向的需求各有不同，基于这个三维模型，设计人员可以快速调整安装支架的结构，比如针对嵌入式安装在设备机柜内的场景，可以基于模型的外形尺寸设计定制的导轨托架，确认主机推入机柜后前面板接口和机柜前门的间隙是否满足插拔操作的需求，散热孔和机柜内部风道的方向是否匹配，避免出现散热不良的问题。另外模型还原的主机脚垫位置、底面的防滑纹理细节，也能帮助设计人员做桌面放置时的防滑、减震配套设计，比如在震动较大的工业车间场景使用时，可以基于脚垫的位置定制减震垫，降低设备运行时的震动传导，提升硬盘等存储部件的运行稳定性。
