Arduino控制数字显微镜智能成像装置

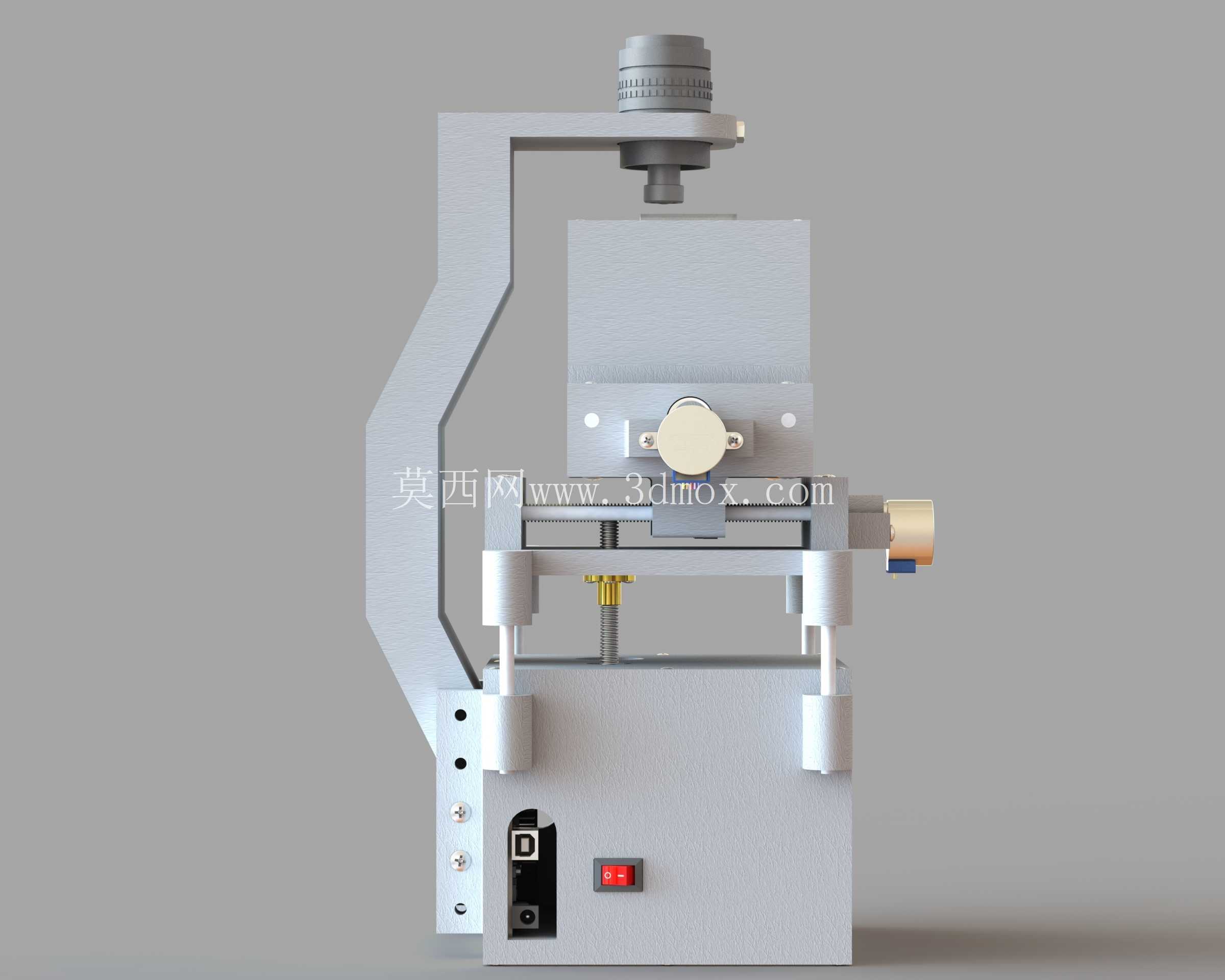

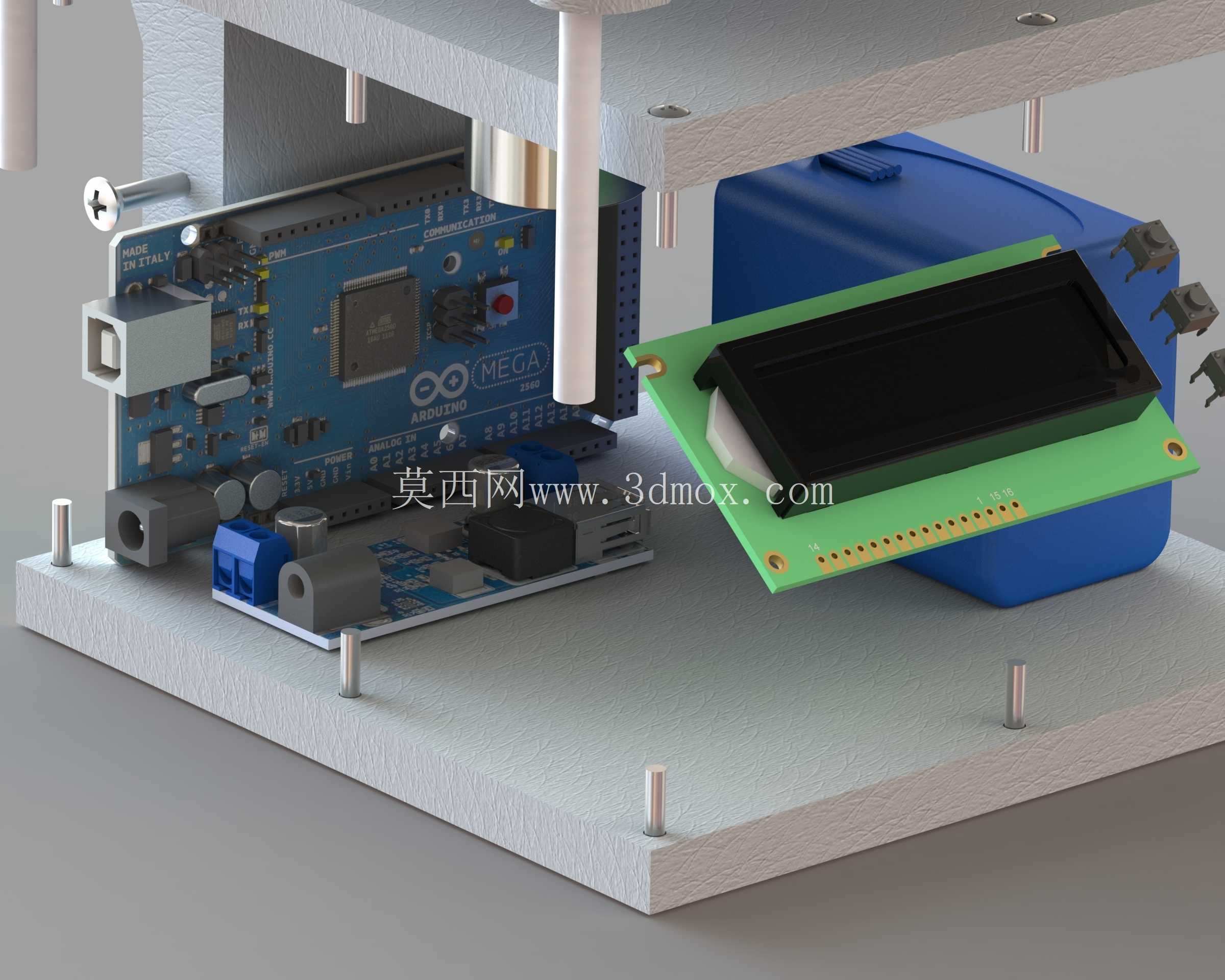

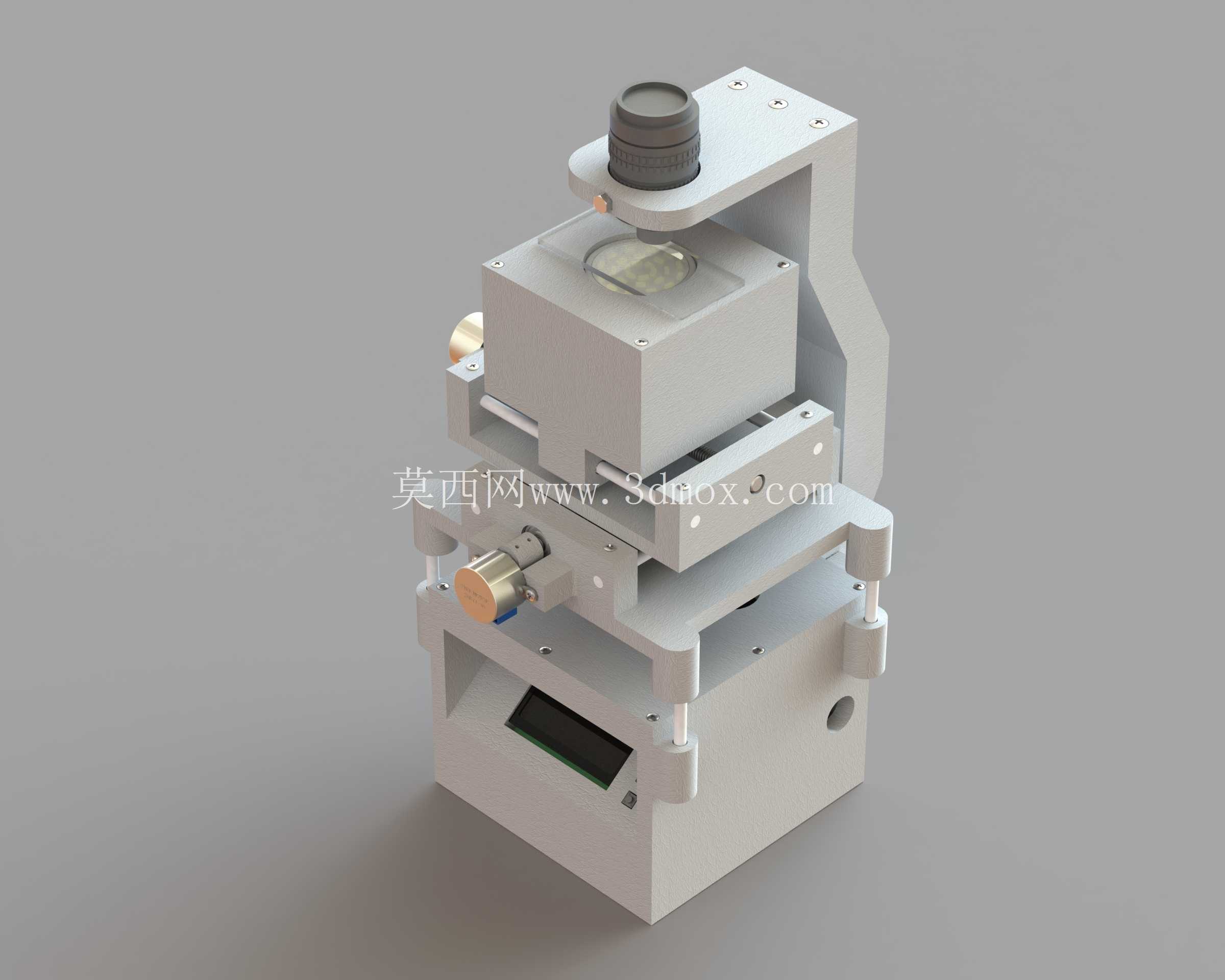

这款基于Arduino控制的数字显微成像装置，核心面向材料学科研实验室、高校STEM创新教学场景、生物样本观测工位打造，区别于传统纯光学显微镜的单一观测模式，整套结构将光学放大模组、数字成像单元、电控位移平台、主控电路模块做了高度集成化设计，整机采用立式堆叠布局，底部为一体化成型的主控安装基座，基座内部预留了Arduino控制板、供电模块、图像传输模块的安装腔室，正面开设显示屏嵌入槽位，可直接搭载小尺寸OLED屏实现实时观测画面的本地显示，无需外接显示设备即可完成基础观测操作，基座侧面预留数据传输接口与供电接口，满足实验室固定工位接线、便携移动观测两种使用场景的走线需求。

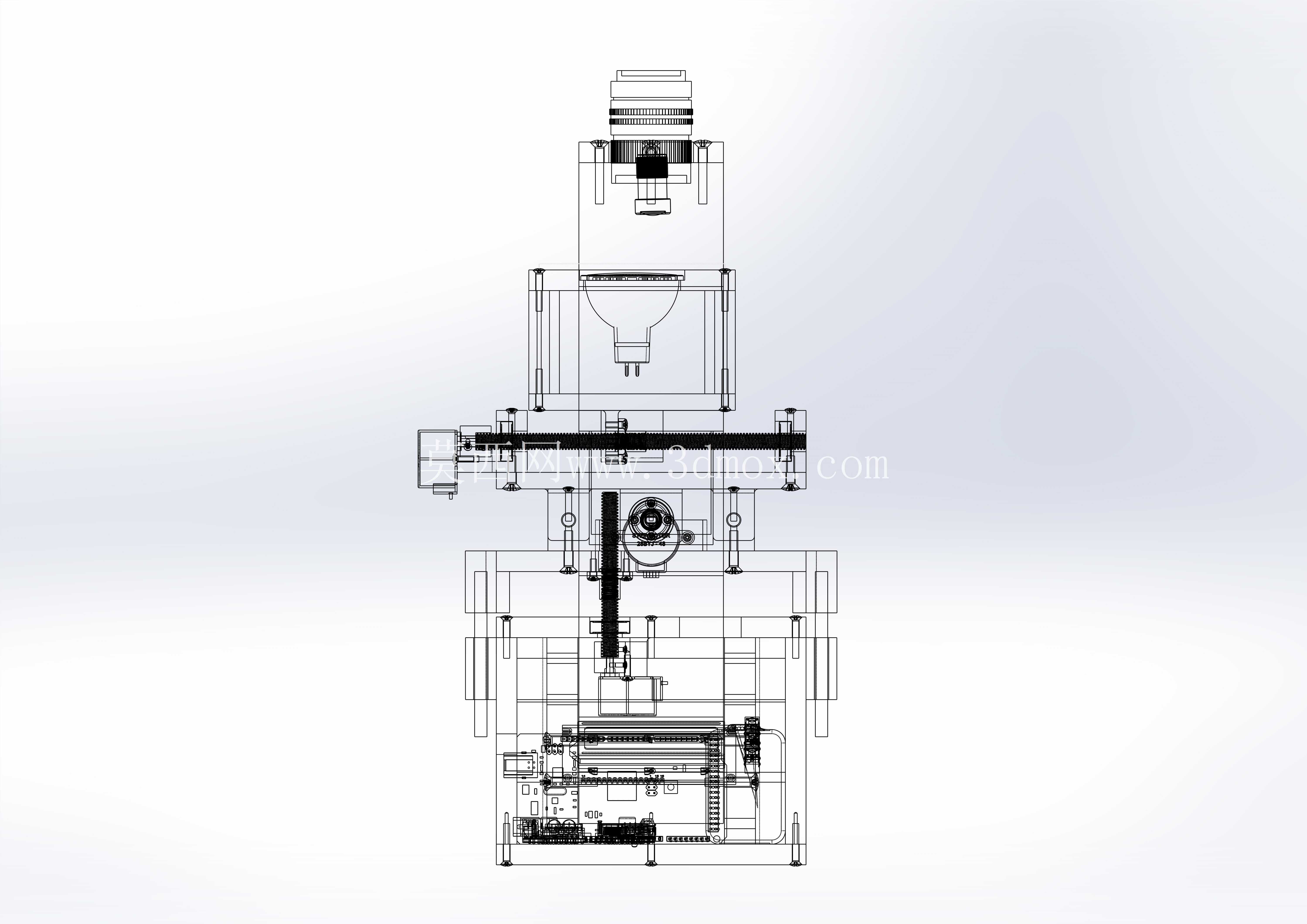

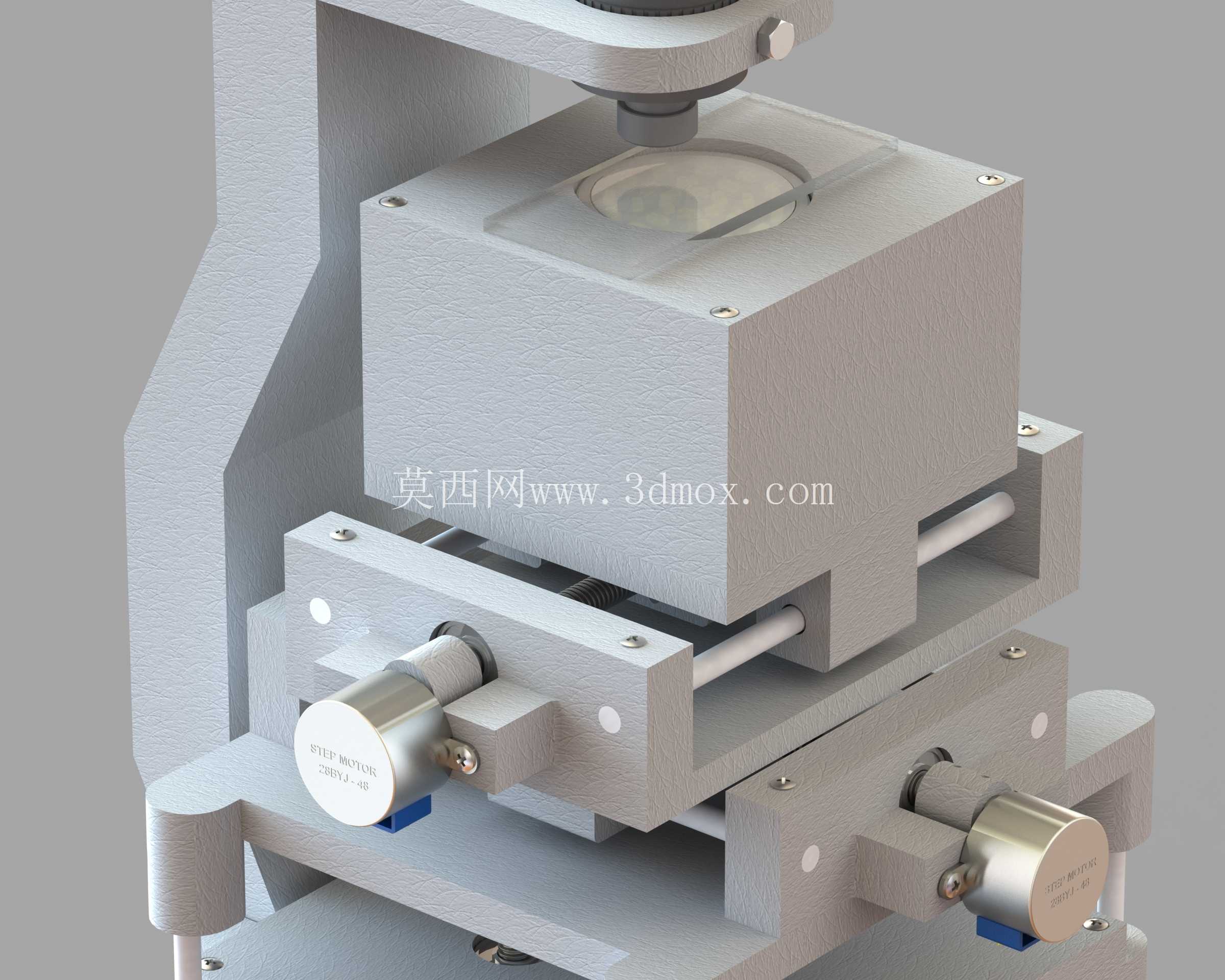

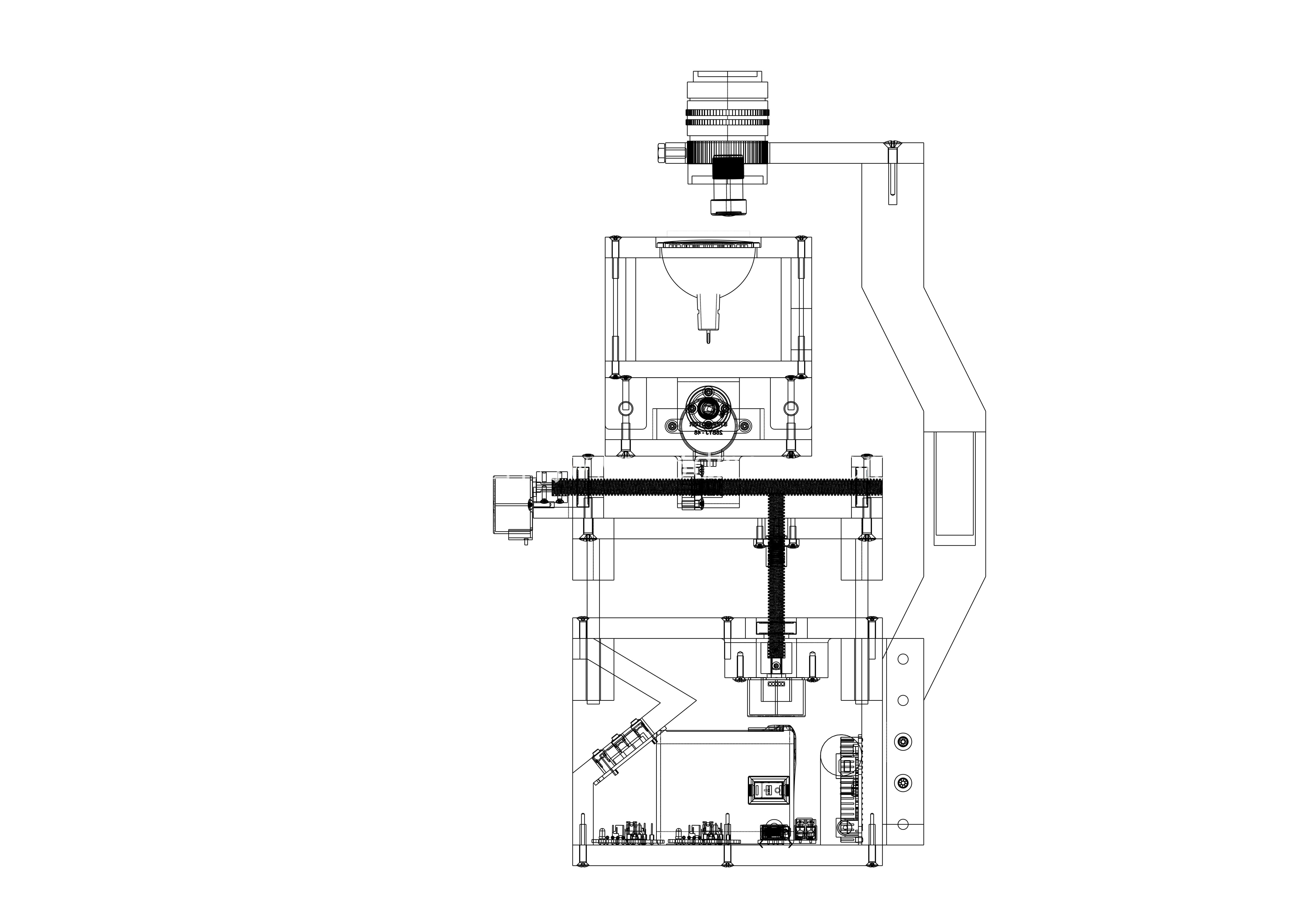

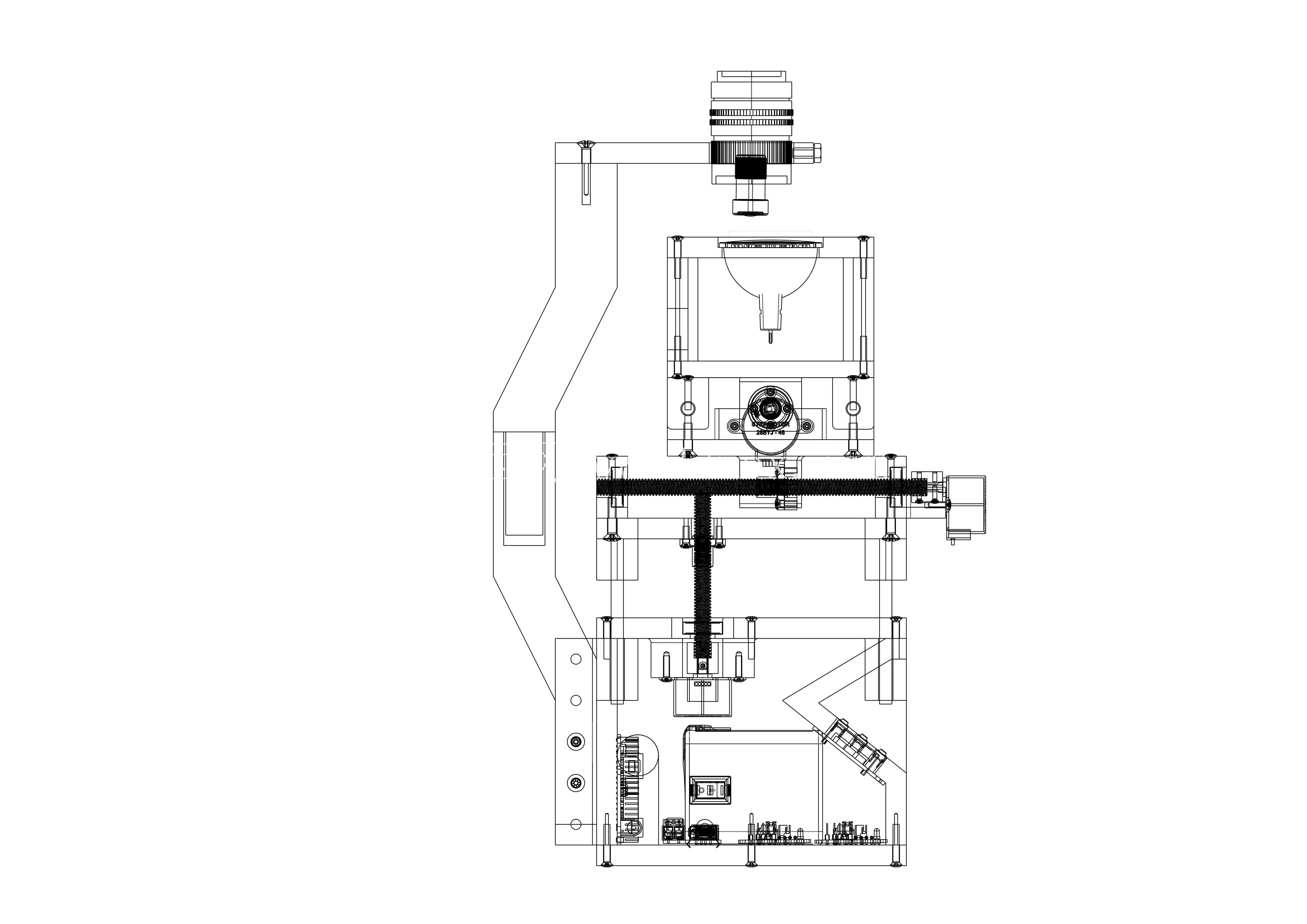

中层结构为三轴微调位移平台，X/Y轴采用细牙螺纹副传动，搭配滚花调节旋钮，单圈进给量控制在0.1mm级别，可实现样本载物台的微米级位移调整，满足高倍镜下样本视野的精准对位需求，Z轴升降结构采用双导柱导向搭配梯形丝杠传动，既保证光学镜头升降过程的同轴度，避免调焦过程出现画面偏移，也能通过丝杠自锁特性锁定调焦位置，长时间观测不会出现镜筒下滑导致的虚焦问题，载物台预留标准玻片夹持槽位，可兼容常规生物实验玻片、小型材料试样块的装夹，无需额外定制适配夹具。

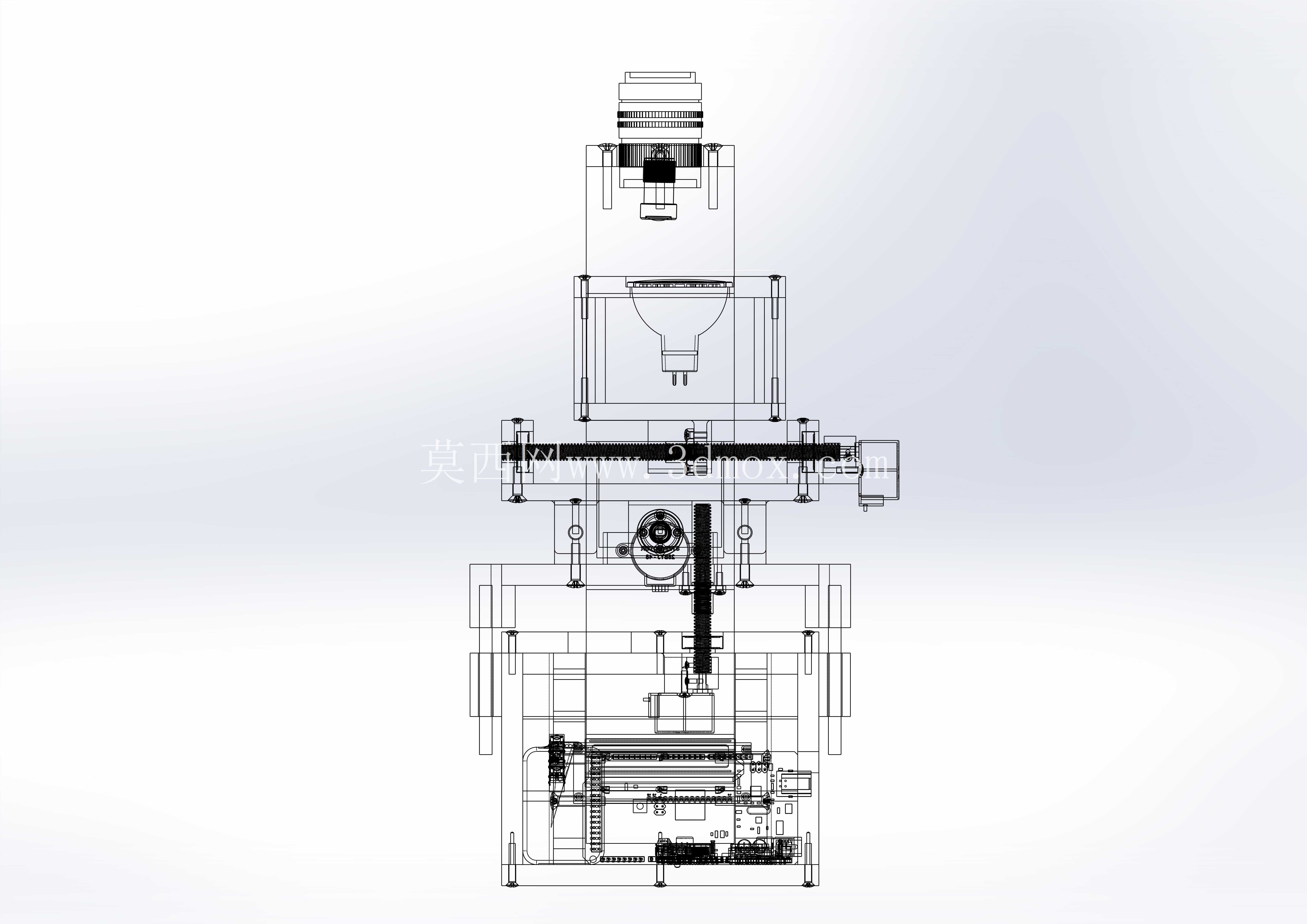

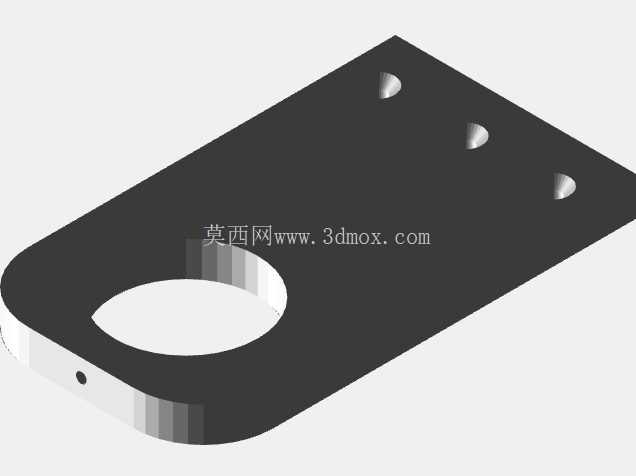

上部为光学成像模组安装座，镜头安装位采用标准C接口设计，可根据观测倍率需求更换不同焦距的光学镜头，顶部预留图像传感器安装位，可直接对接CMOS数字成像模块，将光学画面转换为数字信号传输至主控单元，整套成像链路可实现静态图像捕获、动态画面实时传输功能，配合主控单元内置的简单图像处理逻辑，可完成基础的画面放大、对比度调整操作，满足常规实验观测的图像记录需求。

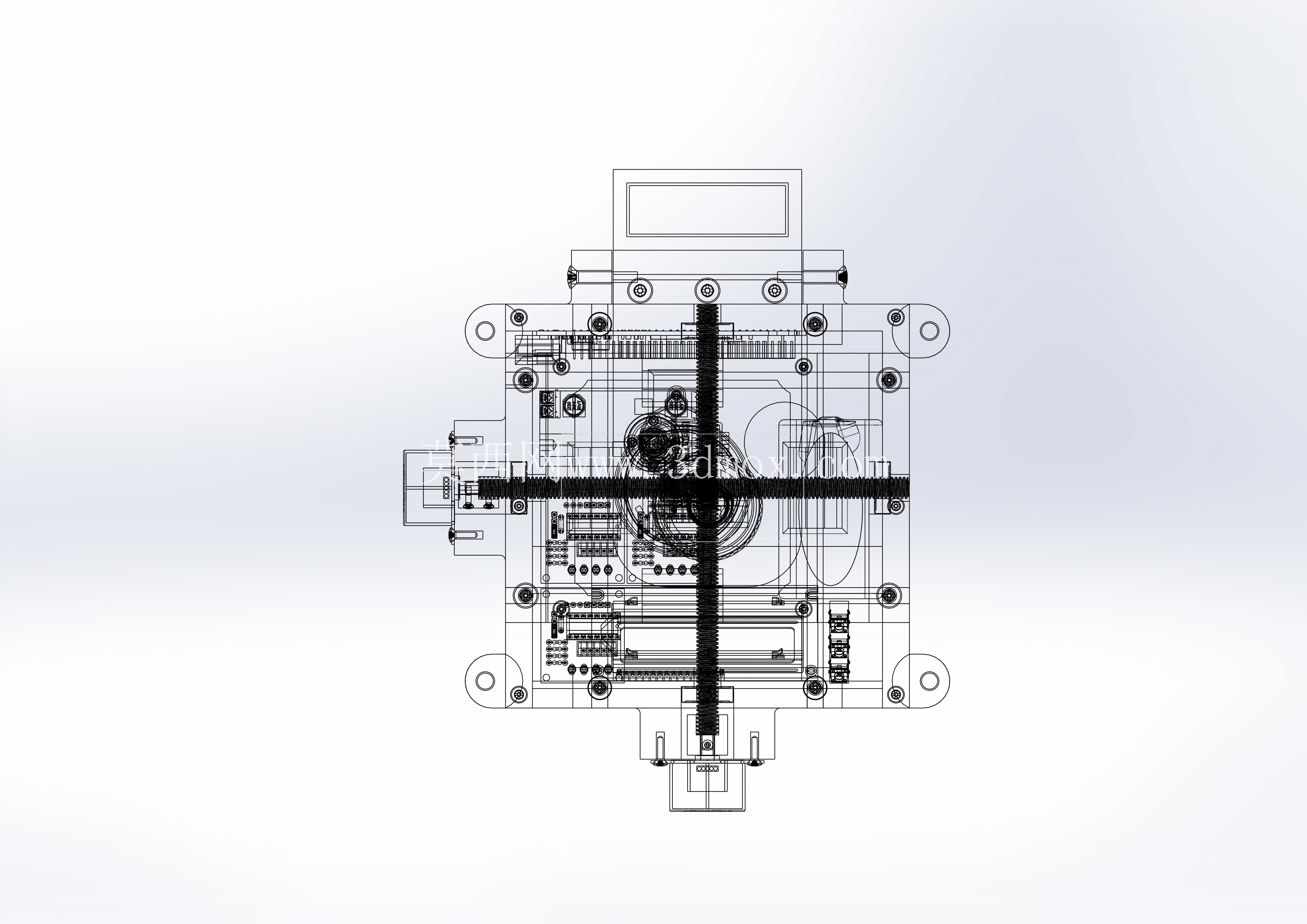

从安装边界来看，整机底座尺寸控制在120mm*100mm范围内，总高度不超过220mm，占用实验室操作台面积不足0.02平方米，可轻松放置在常规实验台架、教学实训桌面上，无需额外预留大型设备安装空间，整机重量控制在1.8kg左右，底部预留防滑橡胶垫安装位，放置后不会因台面轻微震动出现位移，也可通过底部预留的M4安装螺孔固定在专用防震观测台面上，满足高倍观测下的防震要求。

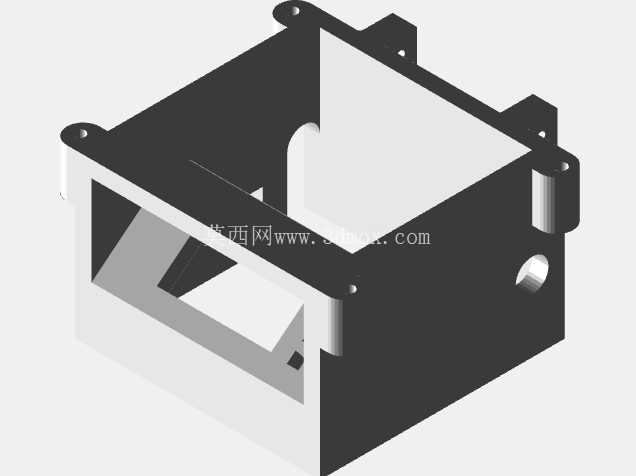

结构设计上充分考虑了教学与科研场景的使用特性，所有外露调节旋钮都做了防滑滚花处理，戴实验手套操作也不会出现打滑问题，外壳结构采用拼接式设计，无需特殊工具即可拆开完成主控板、镜头模块的更换与维护，电路走线全部在结构件内部的走线槽内布置，避免外露线路被实验试剂腐蚀、被操作过程剐蹭导致的线路损坏，成像模块与主控单元之间采用接插件连接，后期升级更高像素的成像模块时无需重新布线，直接替换对应模块即可完成功能升级。

实际使用过程中，这套装置可替代传统光学显微镜完成生物细胞观测、材料表面微观形貌分析、小型精密零件表面缺陷检测等工作，相比传统显微镜，其数字成像特性可直接将观测画面同步至投影设备，满足大班教学过程中的画面演示需求，也可将捕获的图像数据直接存储至外接存储设备，方便实验数据的整理与归档，电控调焦与位移的设计也降低了高倍镜下的操作难度，新手操作人员经过简单培训即可快速完成样本对焦与视野调整，适合高校实训实验室、基层科研站点这类操作人员流动性较大的使用场景。
