电竞游戏手柄外壳结构设计方案

　　这款手持操控设备的外壳结构，核心面向桌面端电竞娱乐、轻量化模拟操控场景设计，可适配PC端动作类、竞速类、模拟飞行类游戏的交互需求，也可作为小型工业模拟操作台的手持操控终端外壳使用，为内部的主控电路板、摇杆电位器、按键微动、无线传输模块提供可靠的安装支撑与外部防护。从实际使用场景出发，外壳整体采用对称式人体工学曲面设计，握持区域的弧度完全贴合成年用户手掌自然弯曲的形态，长时间握持操作时不会产生硌手、局部压迫的不适感，左右握把的收腰尺寸经过反复调整，既保证手掌大小不同的用户都能稳定握持，也避免了外壳尺寸过大导致的操作疲劳。

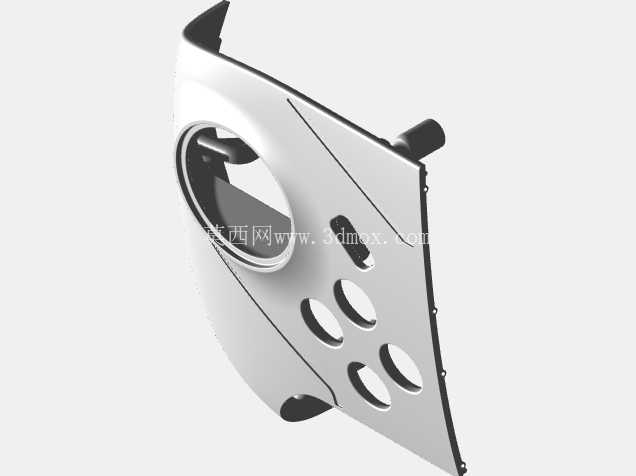

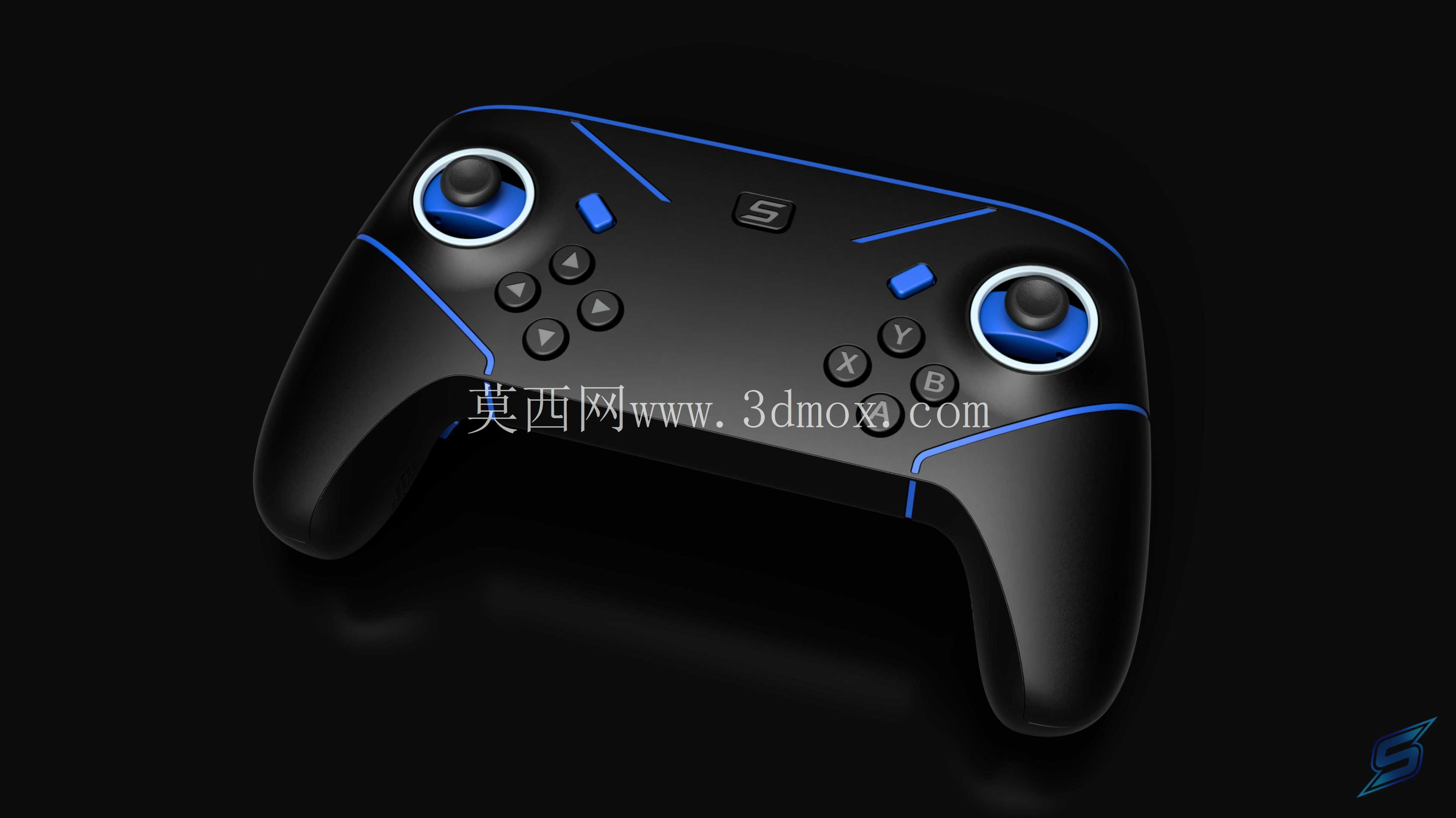

　　外壳的上盖区域预留了双模拟摇杆、十字方向键、四枚动作功能键、中间功能切换键的安装位，每个按键的开孔边界都做了0.2mm的公差预留，保证按键按压时无卡滞、无松垮晃动，摇杆安装位的下沉深度刚好匹配摇杆组件的行程高度，避免摇杆帽突出过高导致误触，也防止突出量不足影响摇杆的满行程操作。外壳的分模线设置在握持区域的侧下方，日常握持时手掌不会直接接触分模线位置，避免合模缝的毛刺影响握持手感，上下壳的连接采用卡扣加隐藏式螺丝的固定方式，卡扣均匀分布在外壳四周，保证合模后缝隙均匀，隐藏式螺丝孔设置在握把底部的防滑胶垫安装位下方，既保证外壳外观的整体性，也方便后期拆解维护内部元件。

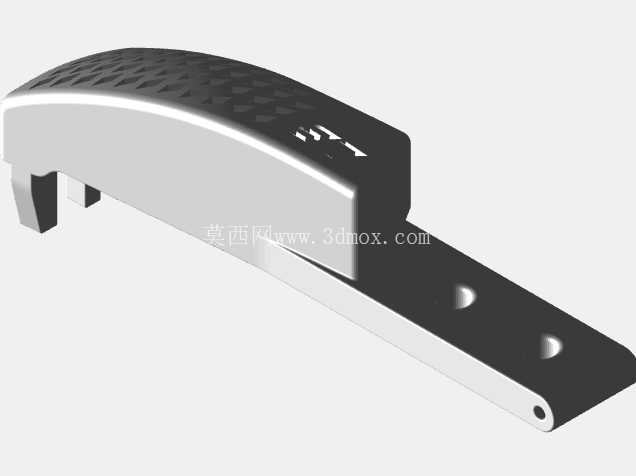

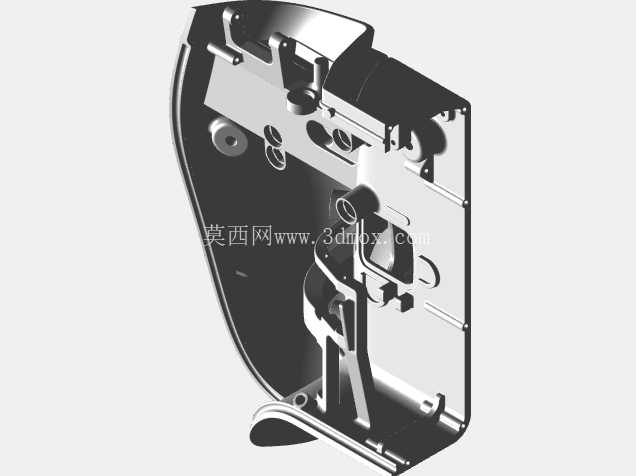

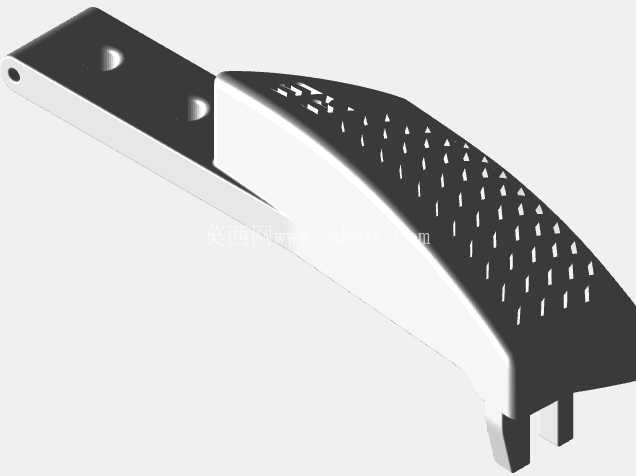

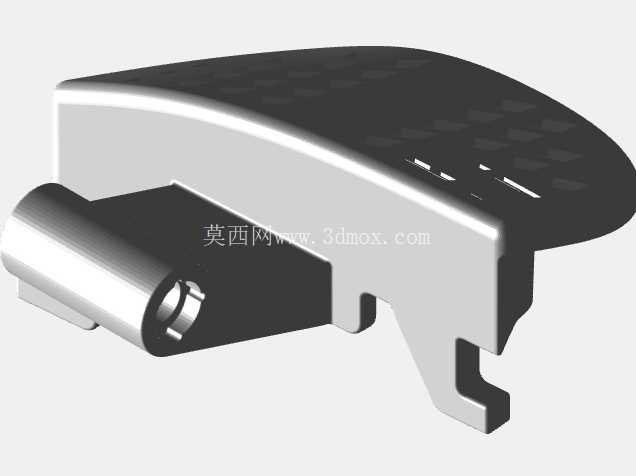

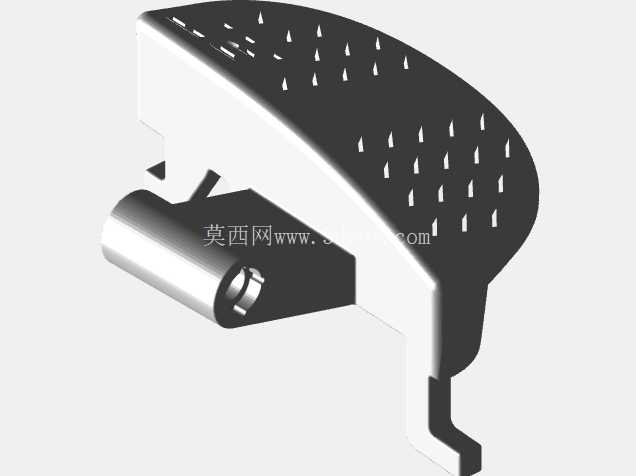

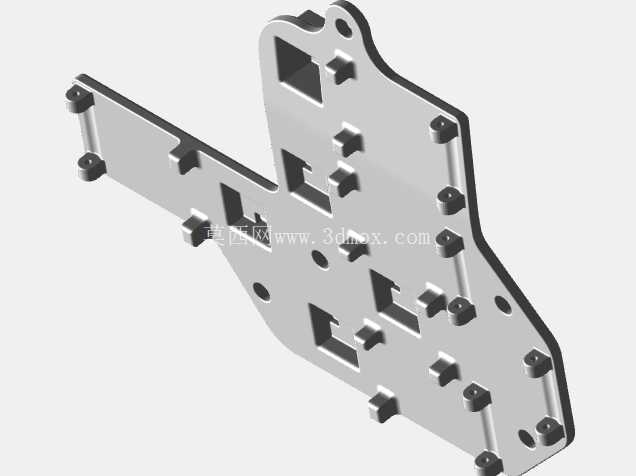

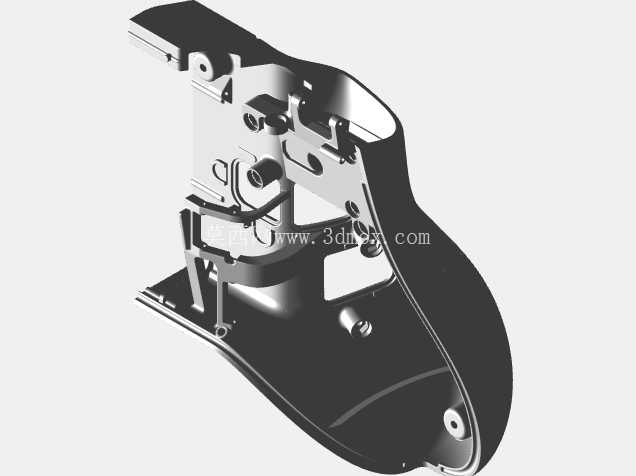

　　从安装边界来看，外壳内部预留了主控板的定位柱，定位柱的高度刚好让电路板与壳体内壁保持2mm的间隙，避免电路板上的贴片元件与壳壁接触造成短路，电池仓的尺寸适配常规的小型锂电池，仓体周边设置了限位筋，防止电池在壳体内晃动产生异响，无线模块的安装位置避开了金属装饰件的覆盖区域，减少金属部件对无线信号的屏蔽影响。外壳表面的装饰线条采用内嵌式凹槽设计，既可以作为外观装饰提升产品的科技感，也能作为结构加强筋提升上盖的抗形变能力，避免按压按键时上盖产生凹陷变形。摇杆周边的环形装饰圈采用独立嵌件安装位，可根据不同的产品配色需求更换不同颜色的装饰圈，不需要重新开制整套外壳模具，降低多配色产品的开模成本。按键区域的表面做了轻微的内凹处理，用户手指自然放置时刚好落在按键中心位置，操作时不需要刻意调整手指位置就能准确触达所有按键，左右肩键的安装位设置在外壳顶部的弧面上，手指搭在握把上时食指自然弯曲就能刚好接触肩键，按压行程的反馈力度经过匹配，保证按压时有清晰的触发反馈，不会出现空行程或者按压力度过大的问题。外壳的壁厚采用均匀的2mm设计，转角位置都做了R1.5的圆角过渡，避免注塑生产时出现缩水、应力集中的问题，握把位置的内壁设置了交叉的加强筋结构，提升握把的抗扭强度，即使用户握持时用力较大也不会出现外壳变形开裂的问题。

　　从实际装配的角度出发，所有的安装柱都做了导向斜角设计，装配时电路板、按键组件可以顺着斜角滑入安装位，提升装配效率，壳体内部的走线槽位置预留了足够的空间，方便连接电池、摇杆、按键的排线排布，避免排线被上下壳挤压造成线路破损。这款外壳的整体尺寸控制在常规手持设备的合理范围内，横向宽度适配大多数用户的手掌张开幅度，纵向厚度不会因为内部元件堆叠导致过厚，握持时的重心落在手掌中心位置，长时间举握操作也不会出现手腕酸痛的问题。外壳表面的处理工艺可适配细晒纹、哑光UV涂层等多种方式，既提升握持时的防滑性能，也能减少指纹残留，保持外观整洁。
