MG90微型舵机结构设计方案

在航模制作、小型机器人关节驱动、智能门锁传动、桌面级自动化教具这类对执行件体积、重量、控制精度有严苛要求的场景里，MG90规格的微型舵机一直是结构选型阶段绕不开的核心部件。不同于大扭矩工业舵机偏向重载设备的设计取向，这类微型舵机从最初的方案规划阶段，就把安装空间占用、自重负载比作为核心设计锚点，所有结构细节都围绕小空间内的动力传递、安装适配、运行可靠性展开。

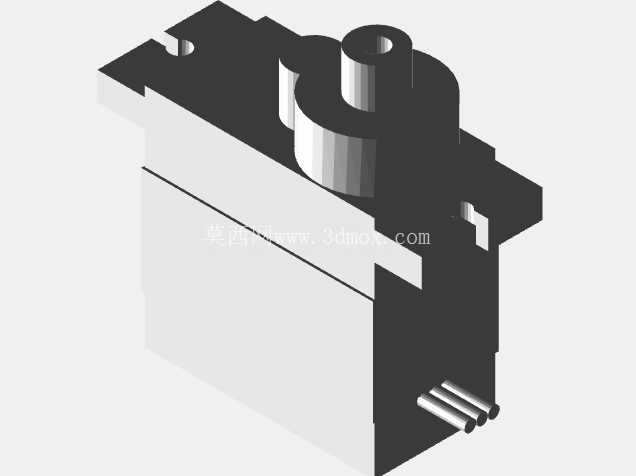

从实际使用的场景需求倒推设计逻辑，这类舵机需要在不足20克的自重下，输出足够驱动小型连杆机构、舵面偏转的扭矩，同时还要保证0-180度转角范围内的位置控制精度，不会因为传动间隙出现定位偏差。整个壳体采用上下分模的压铸结构，上半部分集成了输出轴的安装凸台，凸台中心预留的轴承安装位直接和内部减速齿轮组的末级输出轴配合，省去了额外的轴承座固定结构，既压缩了轴向尺寸，也保证了输出轴的径向跳动量控制在允许范围内。壳体两侧延伸出的带安装孔的固定耳，是选型时最需要关注的安装边界，两个安装孔的中心距、孔位到输出轴中心的相对位置，直接决定了舵机能不能直接适配现有安装支架，不需要额外做转接件——很多新手结构设计师在做装配校核时，往往只关注舵机整体的长宽高外轮廓，忽略了固定耳的厚度、安装孔的沉头深度，最后装配时才发现螺丝突出或者固定耳和周边结构干涉，不得不临时修改支架结构，拖慢整个项目的进度。

壳体下半部分的腔体用来容纳直流驱动电机、多级减速齿轮组以及控制电路板，腔体侧壁做了多条加强筋，既可以在压铸成型时减少壳体的缩孔变形，也能在螺丝锁紧上下壳体时，提供足够的结构强度，不会因为锁紧力过大导致壳体开裂。尾部伸出的三个信号引脚，位置做了防呆设计，引脚间距符合标准的2.54mm排针规格，既可以直接插在杜邦线接插件上，也可以根据实际布线需求直接焊接导线，不需要额外做接口转接。输出轴采用齿盘结构，配套的舵盘可以通过齿牙啮合传递扭矩，齿牙的模数做了针对性优化，既不会因为齿太小导致受力时崩齿，也不会因为齿过大浪费径向空间，输出轴顶端预留的螺丝孔，可以把舵盘牢牢锁在轴上，避免正反转切换时舵盘打滑脱落。

在做这类舵机的集成设计时，不能只看厂家给出的标称扭矩参数，还要结合实际安装姿态考虑受力情况：如果舵机输出轴承受的是径向载荷，就要适当降低负载扭矩的安全系数，避免长期运行导致输出轴弯曲变形；如果是垂直安装的场景，还要考虑舵机自重对固定耳的剪切力，必要时在固定耳下方增加支撑结构，不要让两个安装螺丝承受全部的悬臂载荷。内部的减速齿轮组采用逐级减速的布局，电机输出的高转速低扭矩，经过三级直齿轮传递到末级输出轴，每一级齿轮的轴孔都和壳体上的定位柱紧密配合，齿轮啮合的侧隙控制在合理范围，既不会因为侧隙过大导致回程差超标，也不会因为侧隙太小出现卡滞、运行噪音过大的问题。壳体的合模面做了定位止口，上下壳体装配时不需要额外调整对位，直接通过四个角的螺丝孔锁紧就能保证所有齿轮轴的同轴度，减少装配时的调整工作量，也能避免长期运行后壳体错位导致齿轮啮合异常。

很多做小型仿生机器人、航模舵面控制的工程师，在选型时会对比同规格的不同舵机，除了电器参数的差异，最核心的区别就在壳体的尺寸精度和齿轮组的配合精度上——如果壳体的安装孔位公差超标，就会出现同规格舵机无法互换的问题，设备维护时需要重新调整安装位置；如果齿轮组的配合精度差，运行一段时间后磨损加剧，回程差会越来越大，直接影响整个机构的定位精度。这款舵机的结构设计在安装边界上做了很好的通用化处理，固定耳的位置、输出轴的高度、引脚的排布都和行业通用的MG90规格保持一致，做设备迭代时可以直接替换同规格产品，不需要重新修改周边的结构件。另外，壳体侧面的分型线做了打磨处理，不会出现飞边突出的问题，在狭小的安装空间里不会因为飞边卡滞周边的运动部件，这一点在做紧凑结构设计时尤为重要，很多低成本舵机往往会忽略合模飞边的处理，装配时才发现舵机塞不进预留的安装槽，不得不手工修剪飞边，既影响外观一致性，也可能破坏壳体的表面防护层。
