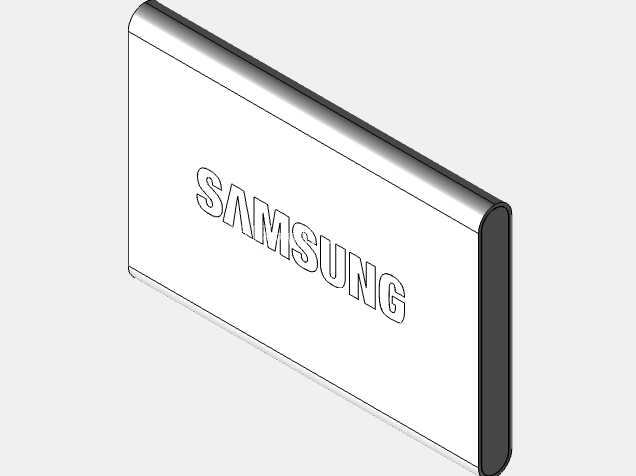

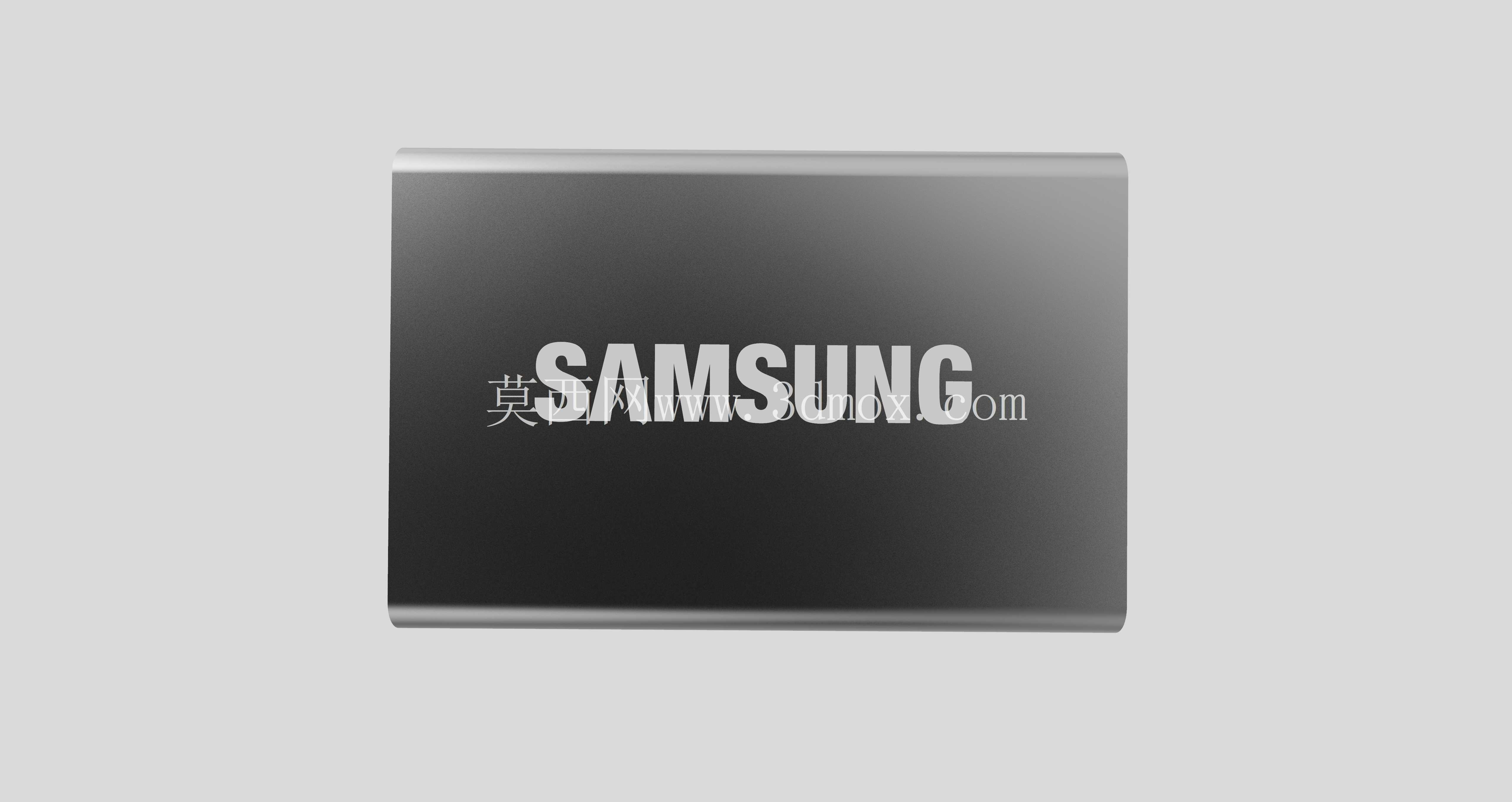

三星T7便携式移动固态硬盘三维数模

在日常的结构设计工作里，经常会遇到需要给数码配件做适配结构的场景，比如定制移动硬盘的收纳内胆、设备拓展坞的硬盘挂载位、户外作业用的防护收纳盒，还有桌面理线系统的硬盘固定支架，这时候手里有精准的便携式SSD三维数模，能省掉大量的实物测绘时间，也能避免适配结构做出来出现公差错位、装取卡滞的问题。这款三星T7的数模是完全参照实物的外观轮廓、边角弧度、接口位置做的还原，整个壳体的长宽高比例和实物完全一致，所有容量版本的T7外形尺寸没有区别，不管是给500GB还是4TB版本做配套结构，都可以直接调用这个数模来做配合设计。

从产品本身的功能特性来看，这款便携式SSD是面向跨设备数据传输、户外素材存储、大容量文件随身备份的场景设计的，金属外壳兼顾了散热和结构强度，无外置突出部件的一体化造型，让它可以轻松塞进狭窄的设备挂载空间，也不会在收纳时勾挂其他线材或物品。做数模的时候，特意还原了外壳表面的细微弧度过渡，包括侧边的收边角度、接口处的内凹深度，这些细节在做硅胶保护套、EVA收纳槽的结构设计时非常关键——如果忽略了侧边的收边角度，做出来的保护套套入时会出现过紧撑裂或者过松脱落的问题；如果接口内凹深度还原不准，定制的短款数据头可能会出现插不到位、接触不良的情况。

在实际的工程应用里，这个数模的使用场景覆盖了很多细分领域：做影视拍摄器材配套的摄影师，可以用它来设计相机兔笼侧边的SSD挂载支架，调整支架的安装孔位、避让角度，确保硬盘安装后不会挡住相机的翻转屏、接线口，也不会和手持稳定器的配重结构产生干涉；做桌面数码配件的结构设计师，可以用它来设计桌面理线架上的硬盘放置槽，匹配槽位的深度、防滑胶条的粘贴位置，让硬盘放置时不会滑落，同时不影响数据线的插拔；做工业户外设备的工程师，可以用它来设计工控设备外置存储的防护仓，匹配防护仓的内部尺寸、减震泡棉的厚度，确保设备在震动、低温的户外工况下，硬盘不会因为晃动出现连接中断、壳体磕碰损坏的问题。

数模的外形边界做了精准的还原，整个壳体的圆角半径、表面的品牌标识区域的凹陷深度、侧边的分型线位置都和实物一致，在做产品渲染、场景装配的时候，不需要再额外调整外形轮廓就能直接使用。比如做数码产品的场景展示图时，可以直接把这个数模放进桌面场景、户外拍摄场景里，搭配笔记本电脑、相机、数据线等配件做装配展示，还原真实的使用状态；做结构干涉检查的时候，可以直接把数模导入装配体里，检查硬盘安装后和周边部件的最小间隙，比如和USB接口周边的壳体间隙、和支架固定螺丝的间隙、和收纳盒盖体的间隙，确保所有配合位置都预留了足够的安装公差，不会出现装配后挤压硬盘壳体、磨损表面涂层的问题。

很多工程师在做配套结构的时候，容易忽略硬盘的厚度公差，比如T7的壳体厚度是均匀的，但边角处的圆弧过渡会让实际的占用空间比纯长方体的理论尺寸略大一点，如果按照纯长方体的尺寸去做收纳槽，边角位置就会出现硬接触，长期插拔会磨损硬盘的边角涂层。这个数模完整还原了边角的全圆角过渡，在做配合结构的时候，可以直接提取曲面来做偏移，生成的收纳槽内壁会完全贴合硬盘的外形轮廓，既不会出现晃动间隙，也不会因为过盈量太大导致装取困难。另外，数模也还原了硬盘接口端的平面度，在设计直插式的拓展坞接口时，可以直接用这个平面做定位基准，确保公头和母头的同轴度，避免长期插拔出现接口松旷的问题。

对于需要做定制化改装的用户来说，这个数模也可以作为基础来做个性化外壳的设计，比如给硬盘加定制的散热片、做个性化的激光雕刻定位、设计带挂绳孔的保护外壳，都可以直接在这个数模的基础上做修改，不需要从零开始绘制外形轮廓，能大幅缩短设计周期。在做跌落仿真、结构强度校核的时候，也可以直接用这个数模来划分网格，模拟不同跌落角度下的壳体受力情况，给保护套的结构设计提供数据参考，比如在边角位置加厚缓冲材料、在壳体易磕碰的位置增加减震筋位，都可以基于数模的外形来做针对性的结构优化。
