GEPRC G4飞控电调一体化25x25安装件

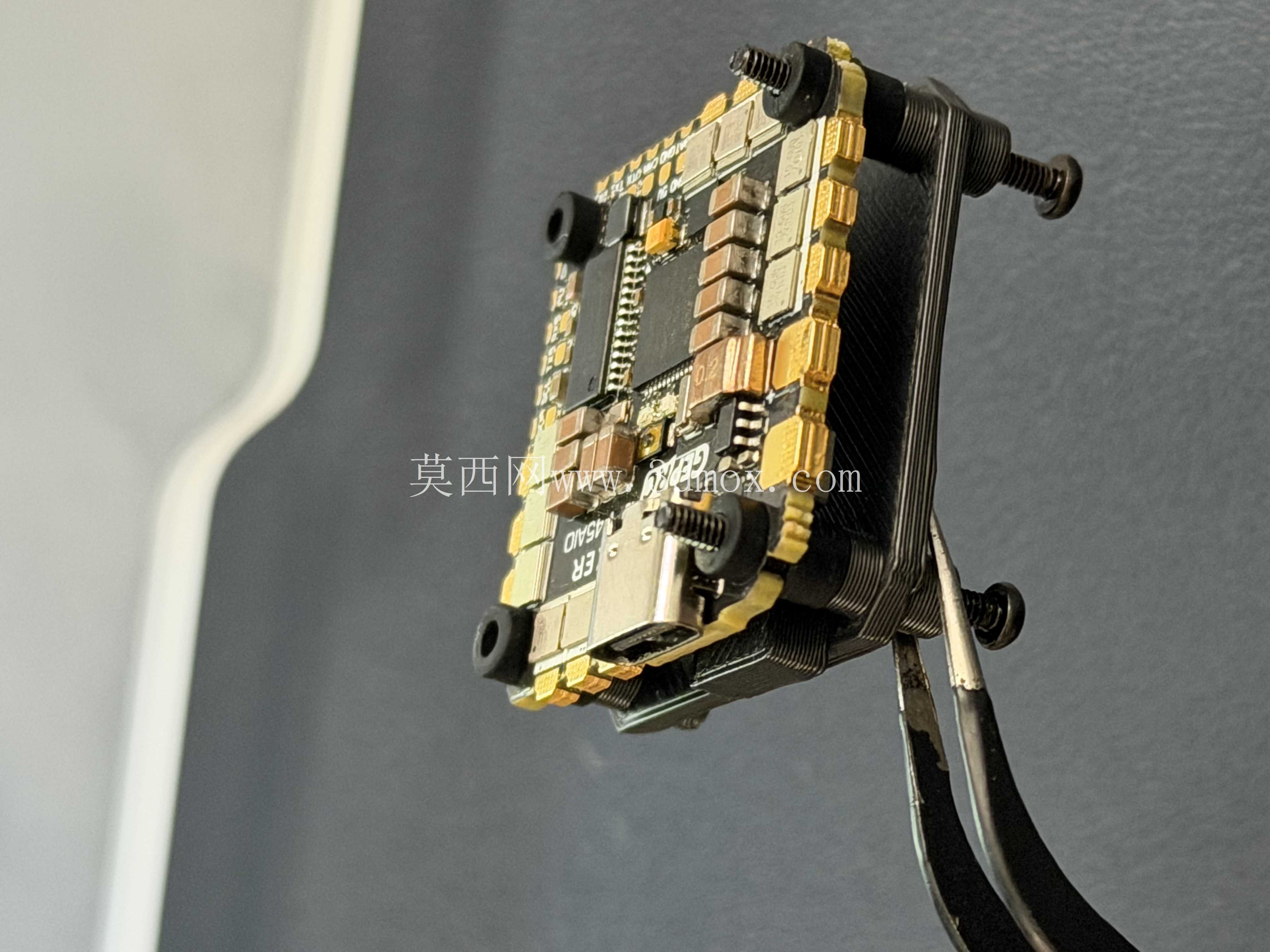

在穿越机装机与结构适配工作中，飞控与电调的一体化集成件是整机动力与飞控系统的核心承载部件，本次涉及的GEPRC G4 AIO集成单元，整合了G4规格飞控与45A 2-6S电调功能，采用航模领域通用的25x25mm安装孔距标准，是小型花飞机、竞速穿越机常用的核心电控组件。

从实际装机场景来看，这类AIO集成件主要应用于2.5寸至5寸级别的穿越机平台，相比分体式飞控与电调的组合，一体化设计能够大幅压缩堆叠高度，减少机内布线长度，降低整机重心偏移的概率，同时减少接插件松动带来的飞行故障风险，对于追求轻量化、紧凑化的穿越机装机方案而言，这类集成件是结构设计阶段必须优先确认安装边界的核心部件。

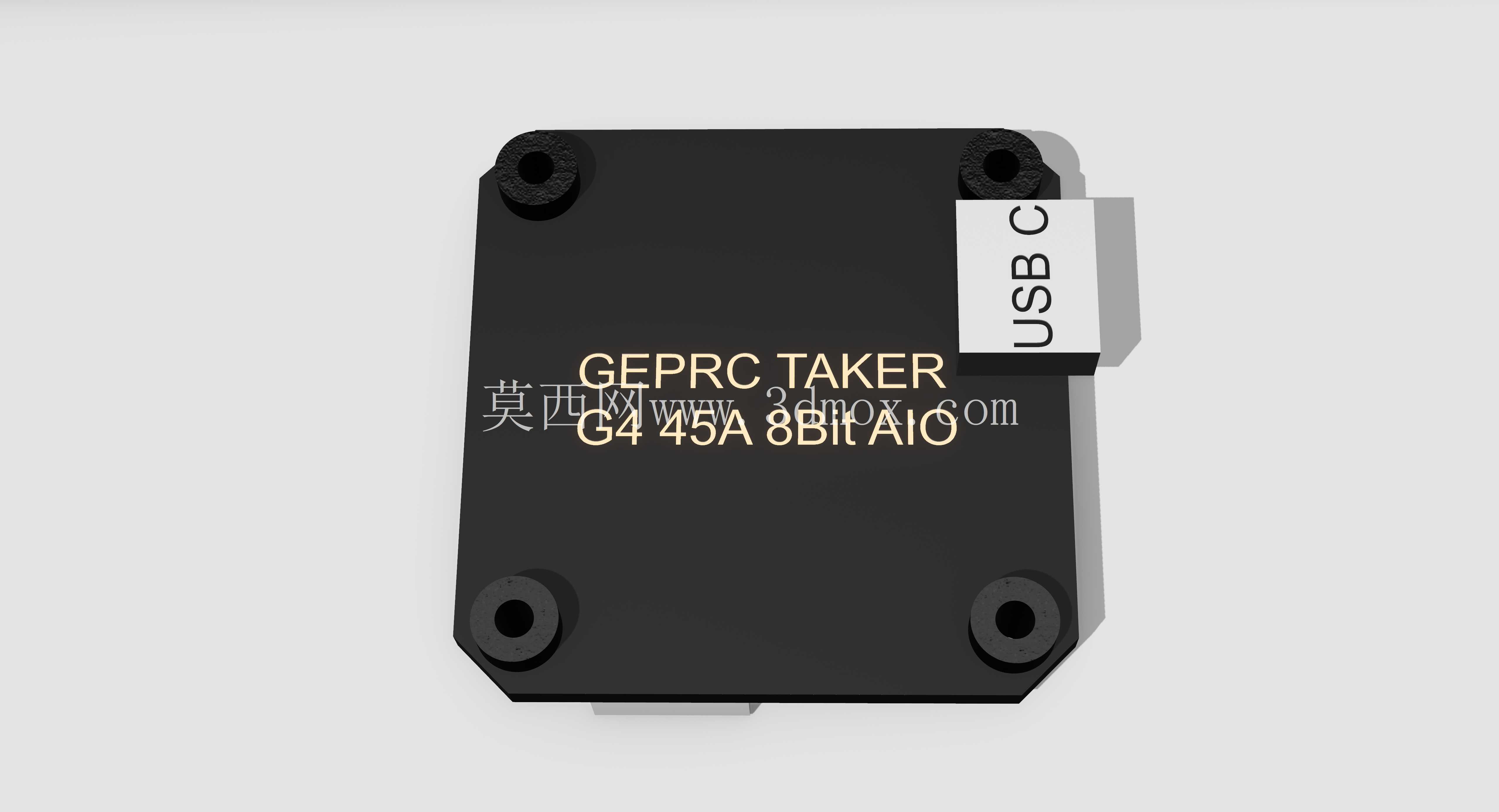

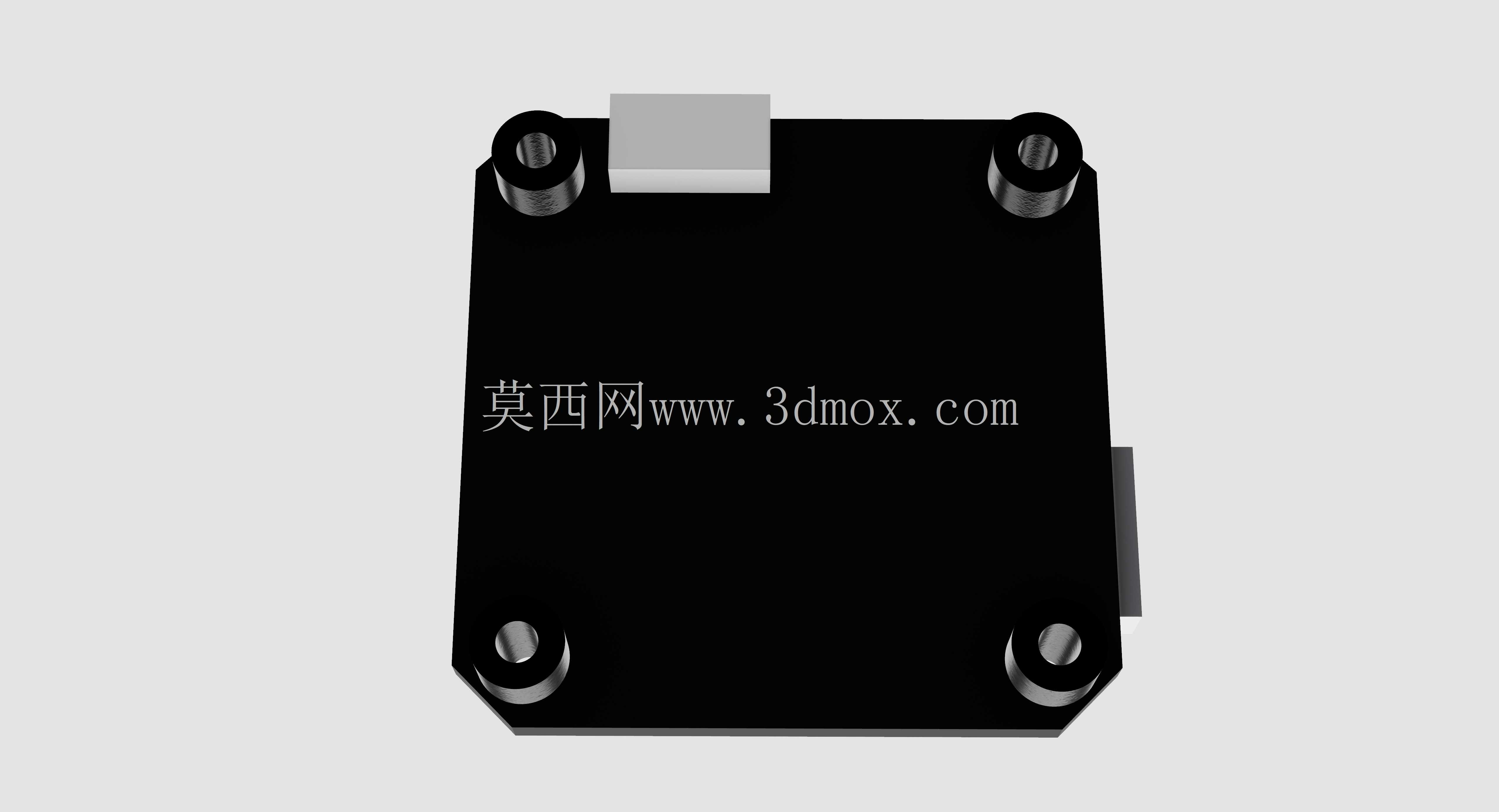

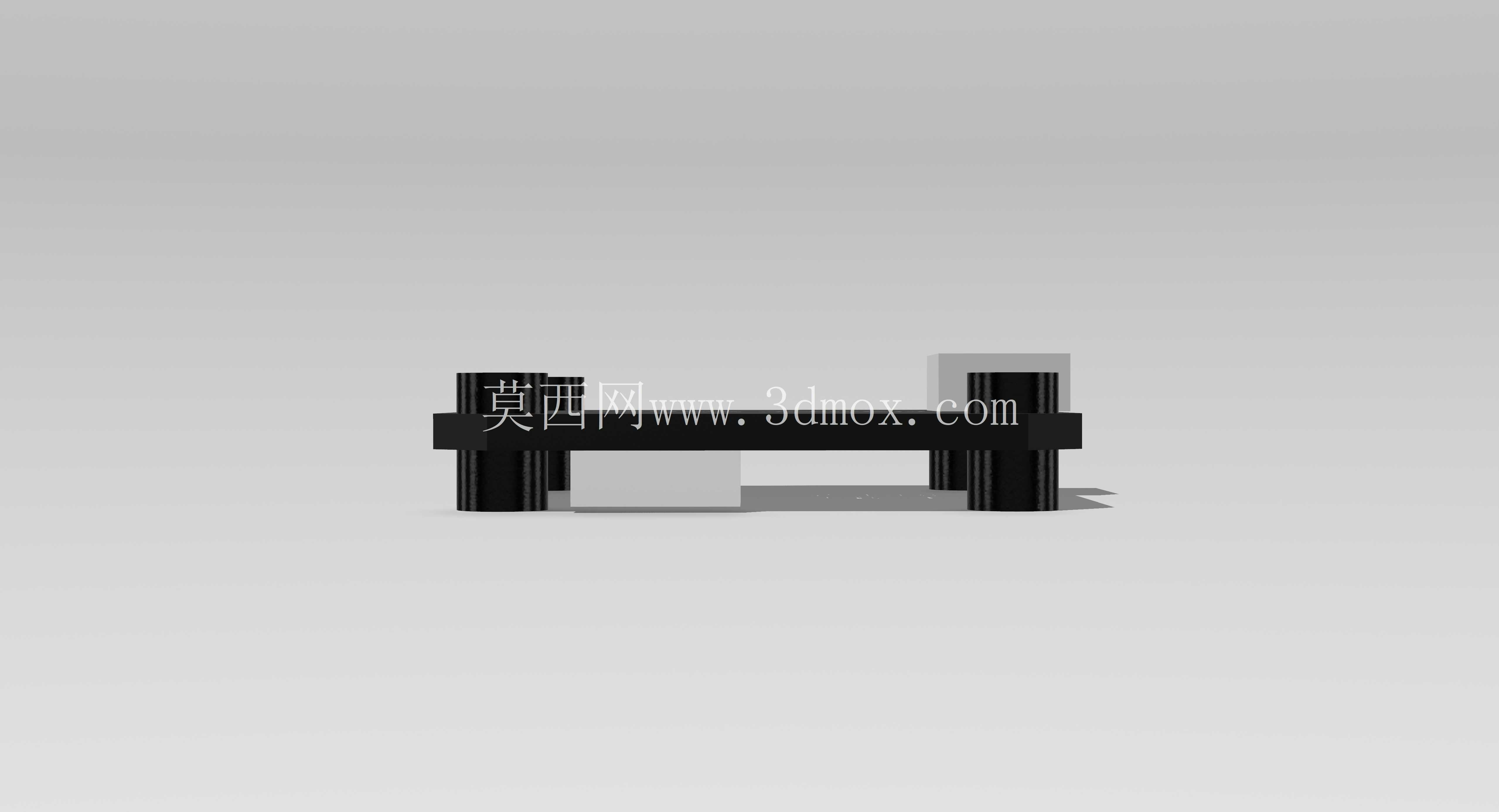

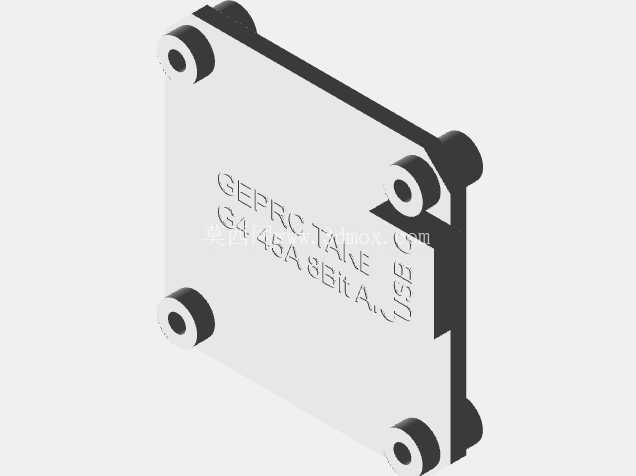

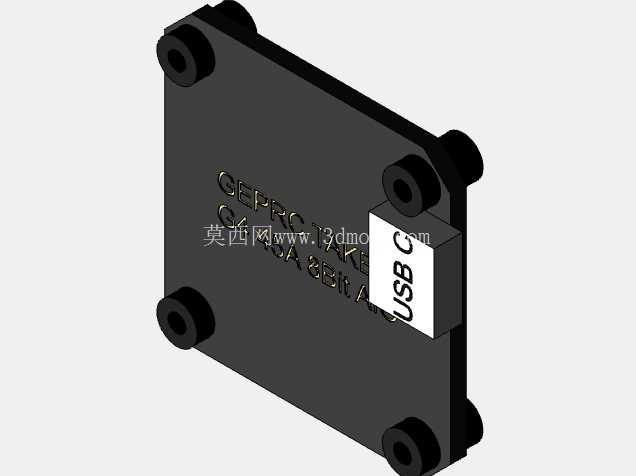

在结构设计维度，该集成件的外形与安装边界完全参照实物测绘还原，所有安装孔位的位置、孔径深度、孔边距都严格匹配实物公差，板体边缘的接插件避让空间、USB-C接口的突出高度、板载元件的最高凸起位置都做了精准的尺寸还原，设计人员在进行机架设计、外壳定制、安装座加工时，可以直接调用该模型进行干涉检查，无需反复测量实物尺寸，能够有效缩短机架迭代的打样周期。

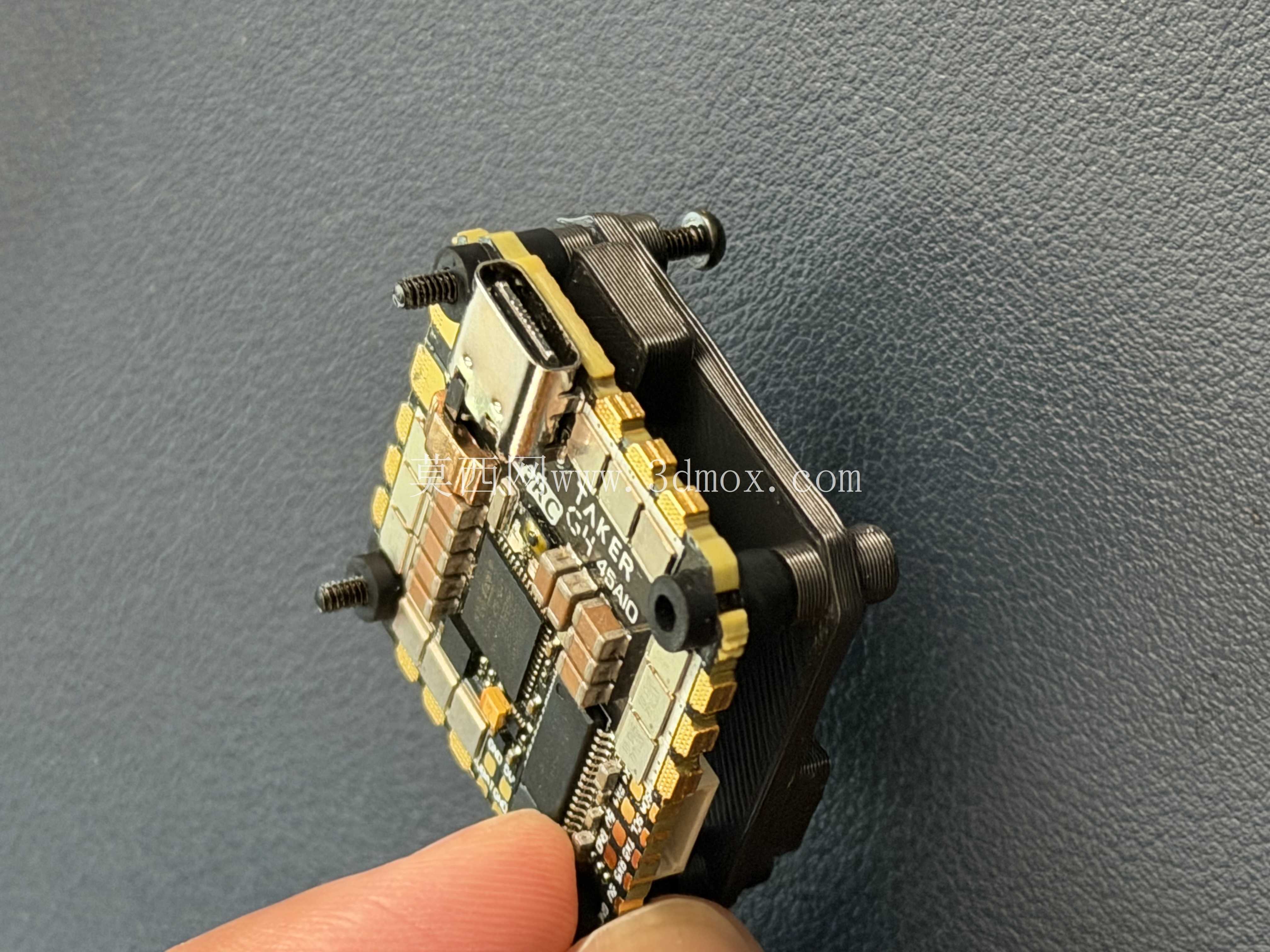

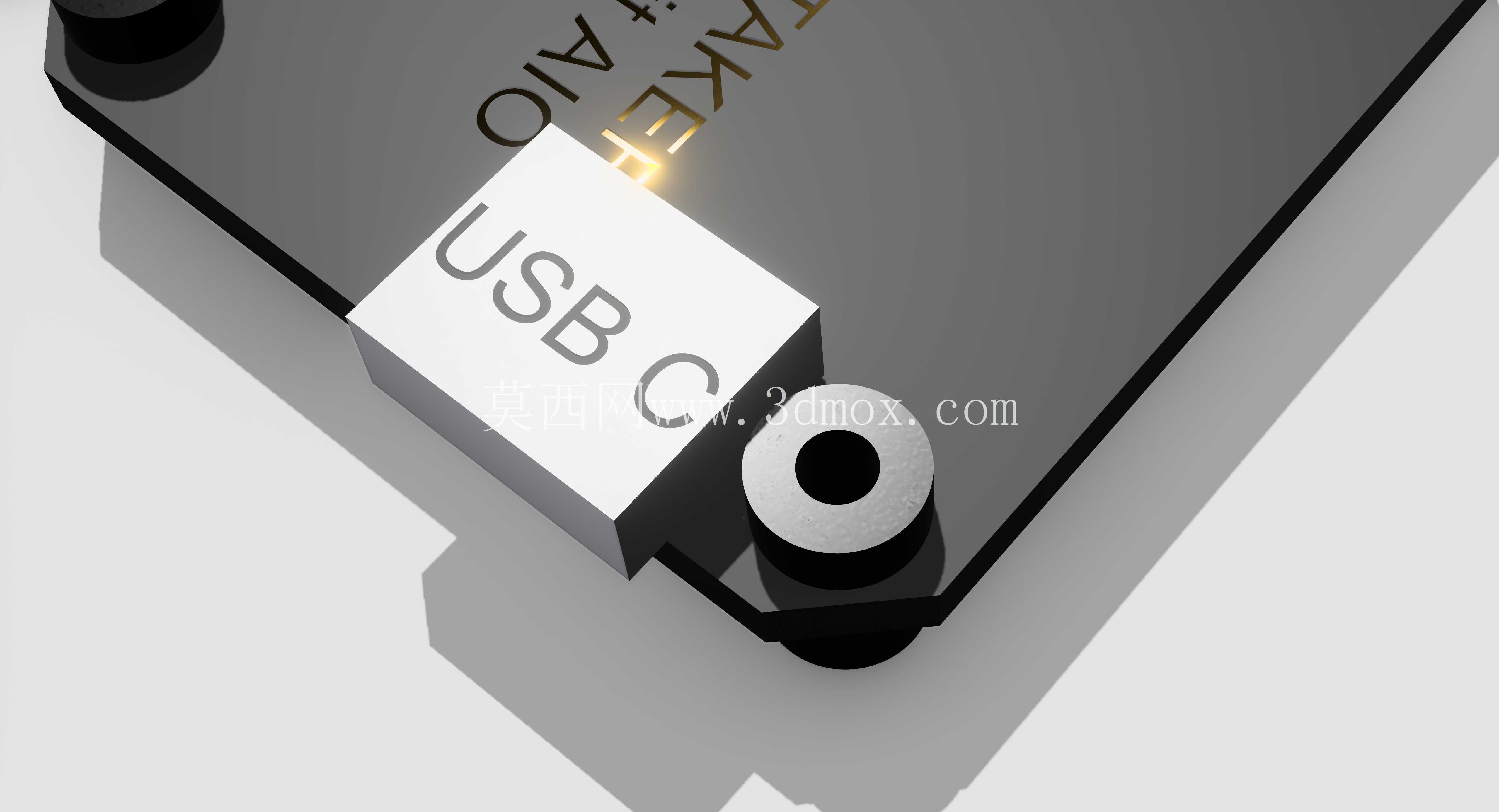

从功能特性来看，该集成件支持2-6S锂电池供电，持续输出电流可达45A，能够适配主流的2207、2306规格无刷电机，满足竞速飞行、花飞动作的大电流输出需求，板载的USB-C接口用于飞控参数调试与固件升级，接口位置在板体侧方，设计外壳或机架上盖时需要预留对应的调试开口，避免装机后无法连接调试线。安装孔位采用25x25mm的行业通用标准，兼容绝大多数市售穿越机机架的飞控安装位，孔位内预设了减震橡胶圈的安装槽，设计减震结构时可以直接匹配通用规格的M3减震球，无需额外调整孔位尺寸。

在实际设计工作中，很多新手装机或定制机架时，经常会因为忽略电控板的元件凸起高度，导致上盖与板载元件干涉，或者接插件位置与机架碳板冲突，造成布线困难甚至短路风险，使用精准的三维模型进行预装配，能够在设计阶段就排查掉这类干涉问题，比如板体边角的电容元件高度、电调焊盘的突出位置、排针的安装高度，这些细节如果仅靠二维尺寸图很难完全规避干涉，而三维模型能够直观呈现所有结构的空间位置，方便设计人员调整机架层间距、预留布线空间、设计散热风道。

针对3D打印定制外壳的需求，该模型的外形尺寸还原度能够满足外壳贴合设计的要求，设计人员可以直接在模型基础上抽壳、预留散热孔、设计卡扣结构，打印完成后无需大量打磨就能直接装配，同时模型的安装孔位可以直接作为定位基准，确保外壳与板体的装配精度，避免孔位偏移导致的安装困难。对于需要设计定制化安装座的场景，比如将该AIO板安装到非标准机架、固定翼航模或者其他小型无人设备上，可以直接提取模型的安装孔位坐标与板体轮廓，快速生成匹配的安装座结构，减少测绘工作量。

在结构强度校核层面，该模型的板体厚度、元件分布重量都可以作为受力分析的参考，设计机架的飞控安装板时，可以根据板体的重量分布调整碳板厚度与加强筋位置，避免飞行过程中飞控安装板共振导致的飞控姿态数据异常，提升飞行稳定性。同时，模型上的焊盘位置标注能够帮助设计人员预留布线空间，规划电调线、电源线、信号线的走线路径，避免线材与转动部件干涉，提升整机布线的整洁度与可靠性。
