DJI Mic Mini无线麦克风发射器结构设计

这款DJI Mic Mini发射器的三维结构设计，核心围绕实际穿戴使用场景的尺寸边界展开，所有外形轮廓均参照实物外部测绘尺寸搭建，可作为周边配件开发的基准参考实体，覆盖定制保护外壳、磁吸安装座、衣领夹、充电底座、旅行收纳袋等多类配套产品的设计需求。从实际工程应用来看，这类微型无线收音发射器的配套设计往往存在尺寸匹配精度不足的问题，很多第三方配件开模后出现装配间隙过大、夹持力度不足、接口对位偏移等问题，根源就在于没有精准的基准模型作为设计参照，该模型的搭建正是为了解决这一行业痛点，为配件厂商、独立结构设计师提供可直接调用的尺寸基准，减少反复测绘实物的工作量，降低开模前的尺寸验证成本。

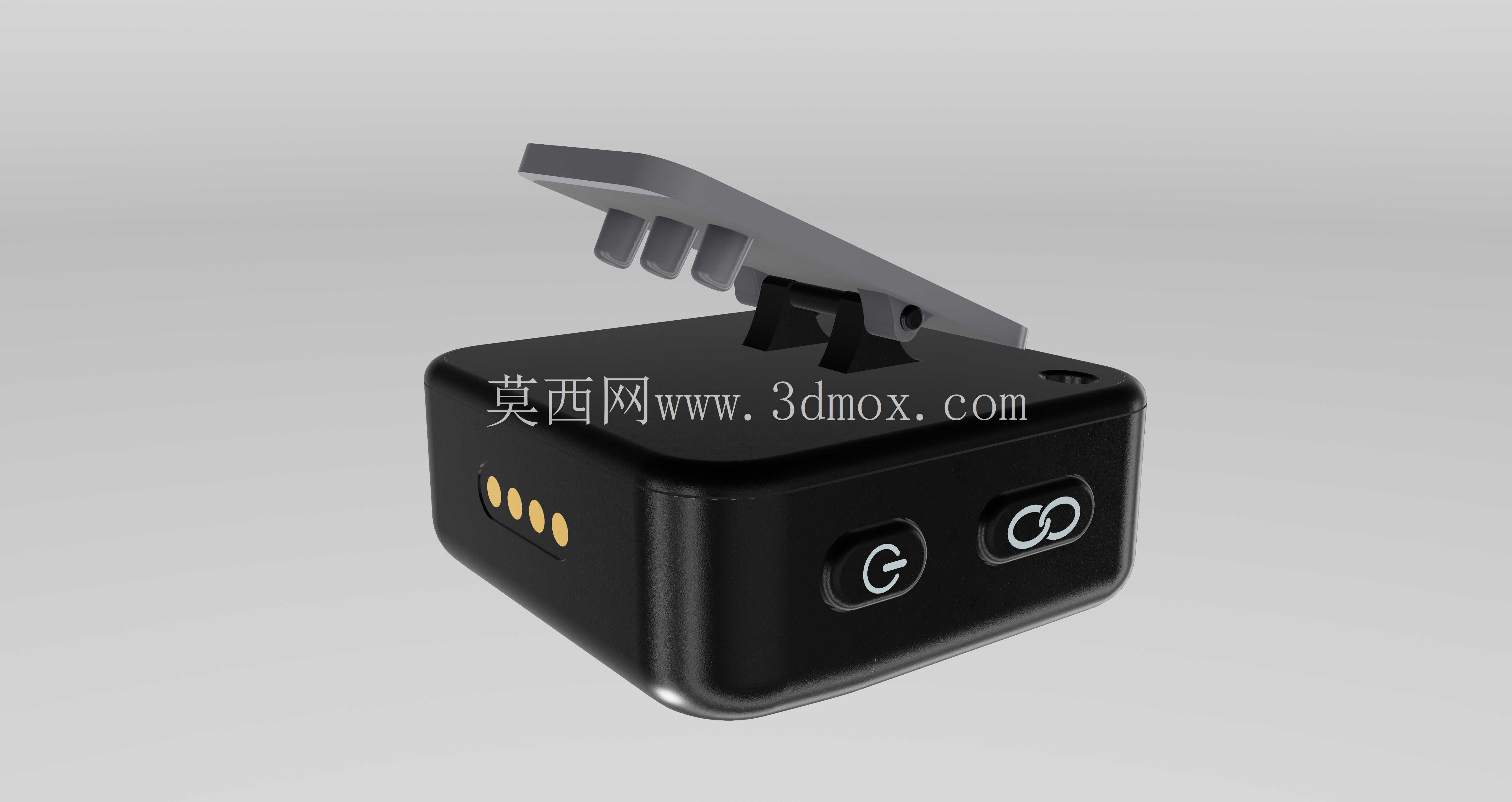

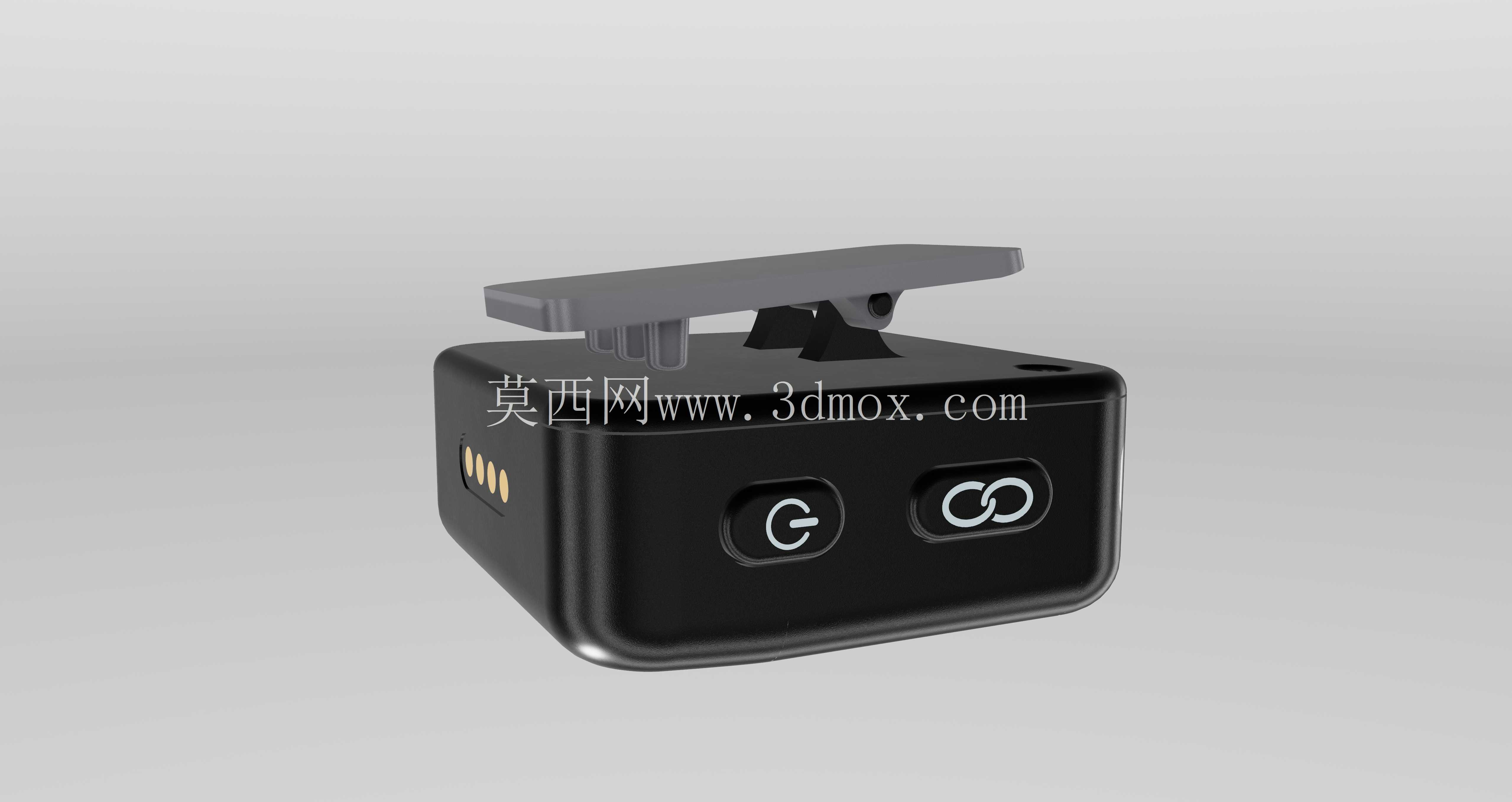

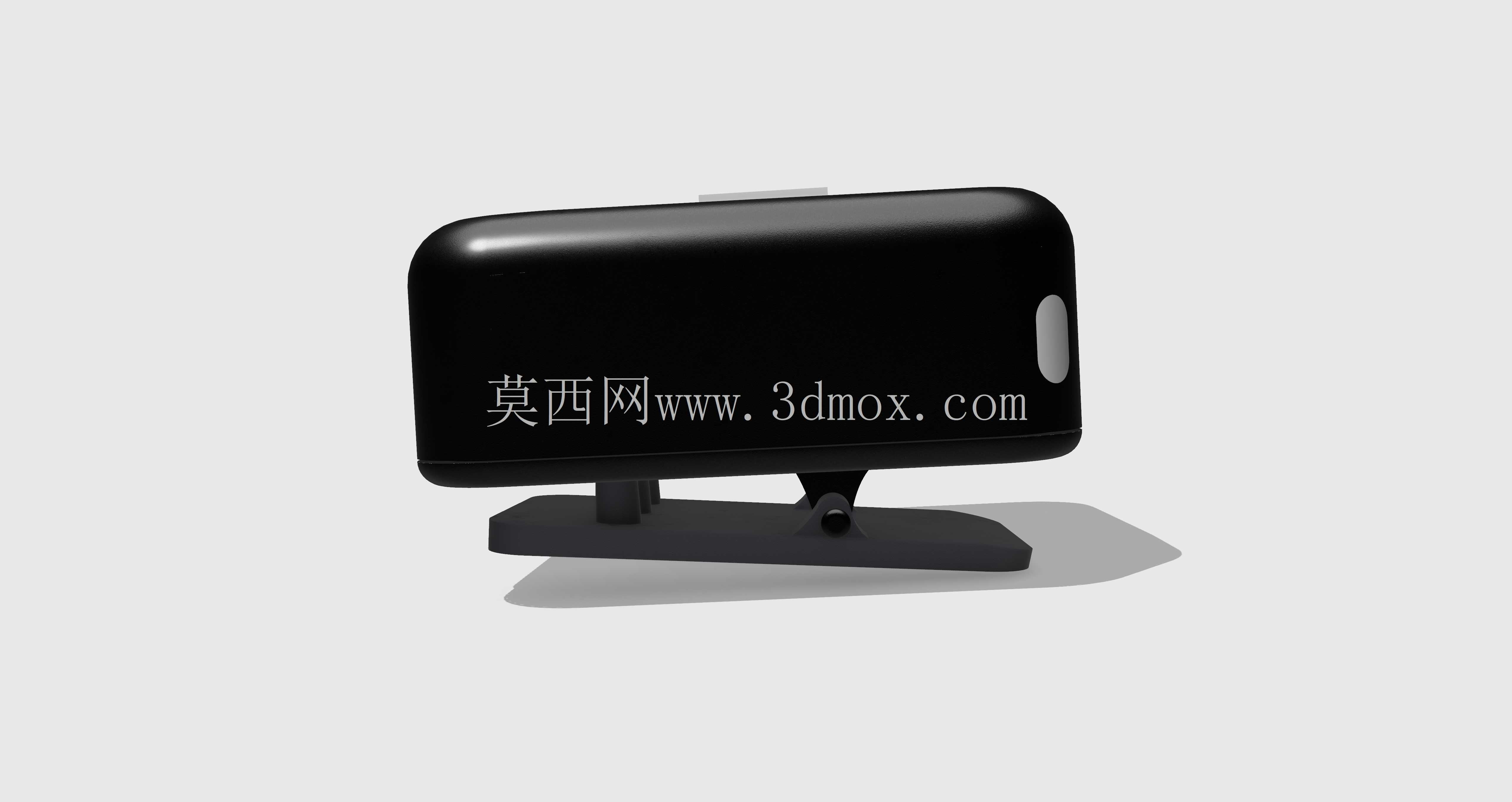

模型包含两种使用状态的结构变体，分别对应闭合夹状态与开放夹状态：闭合夹状态下背夹处于自然静止位置，对应发射器收纳、放置于充电盒内的形态，此时整体外轮廓尺寸最小，可用于验证收纳仓的内部空间避让、充电触点的对位精度；开放夹状态下背夹弹簧处于打开位置，对应发射器夹持在衬衫领子、衣物面料上的使用形态，此时背夹张开角度、夹持面的弧度、与衣物接触的压合区域都做了精准还原，可用于设计不同厚度面料适配的夹片、防脱落的防滑结构，以及外接防风毛套的固定位。

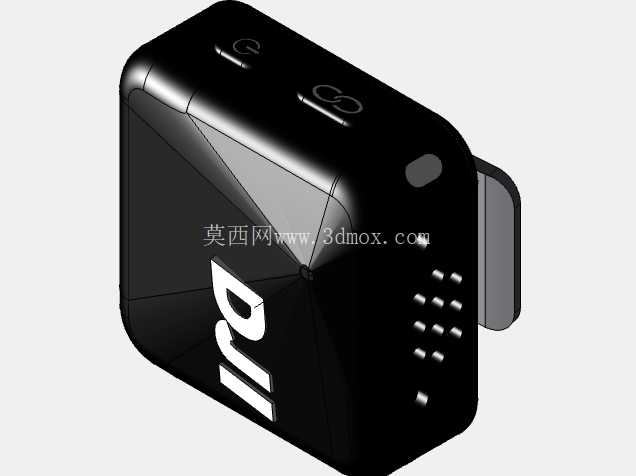

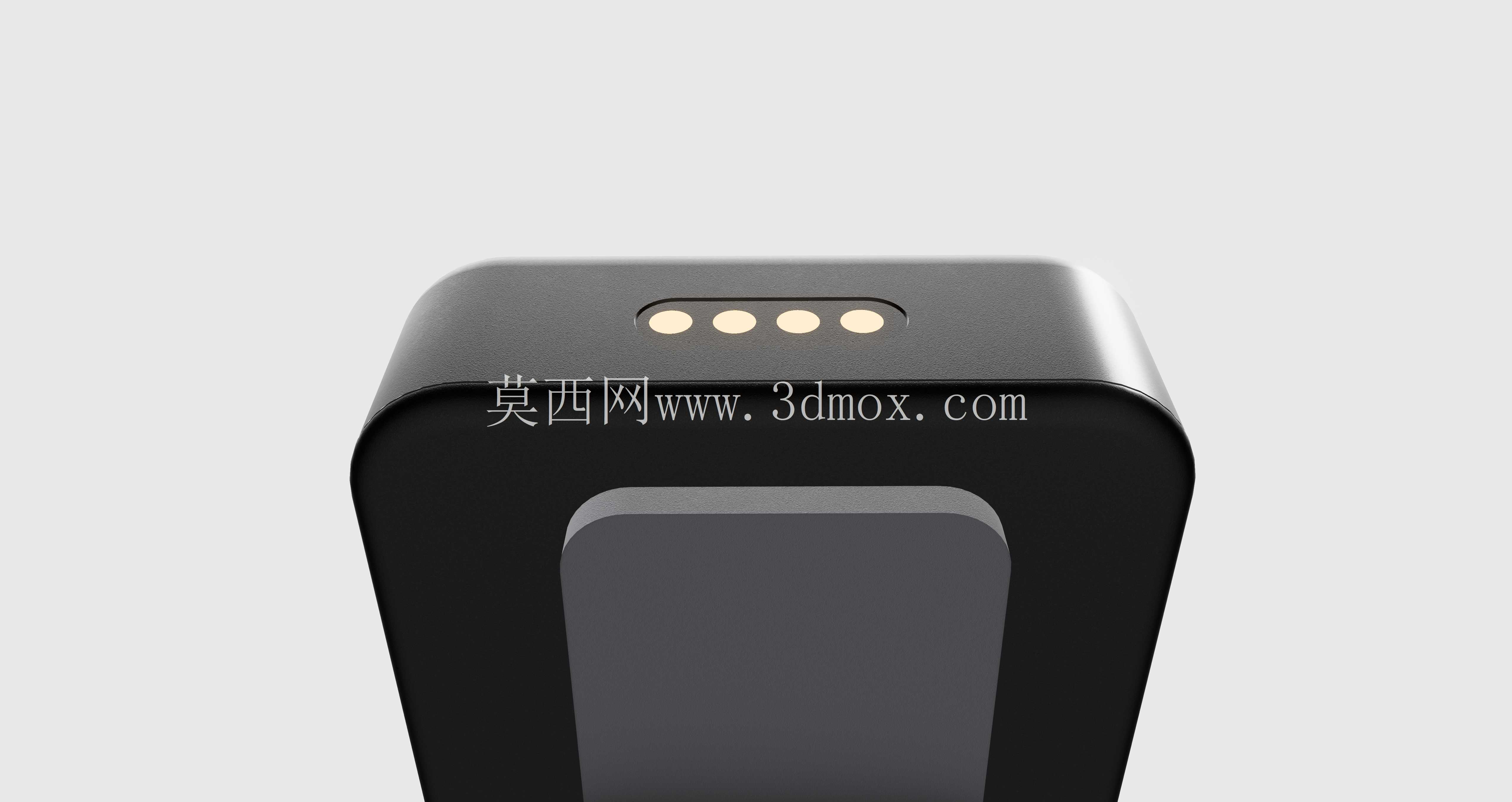

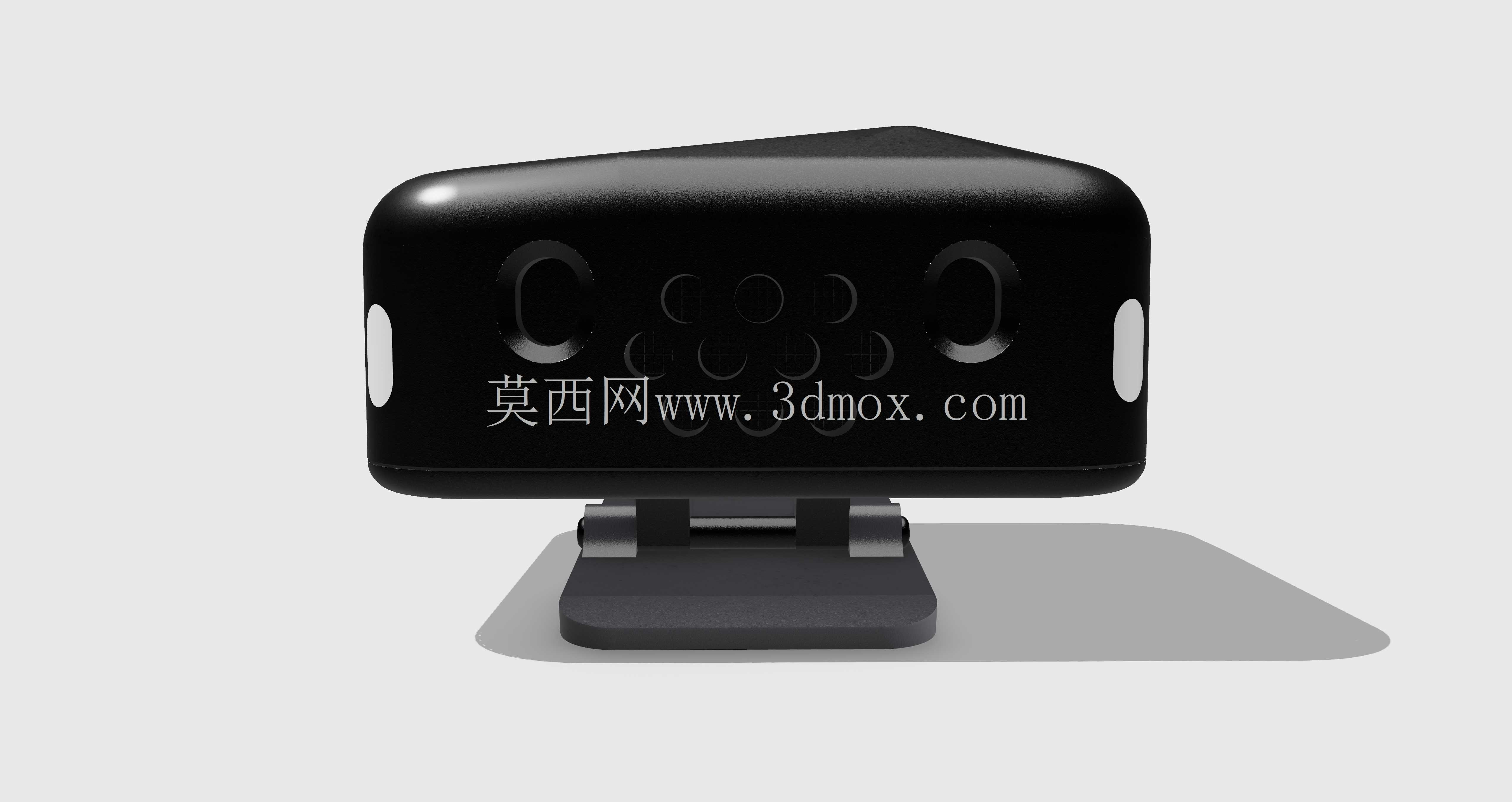

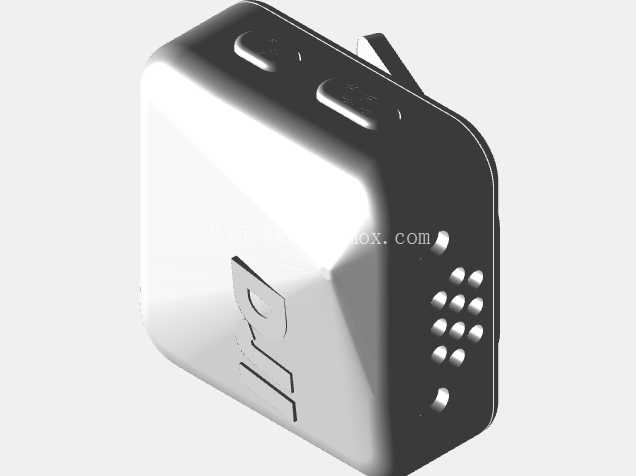

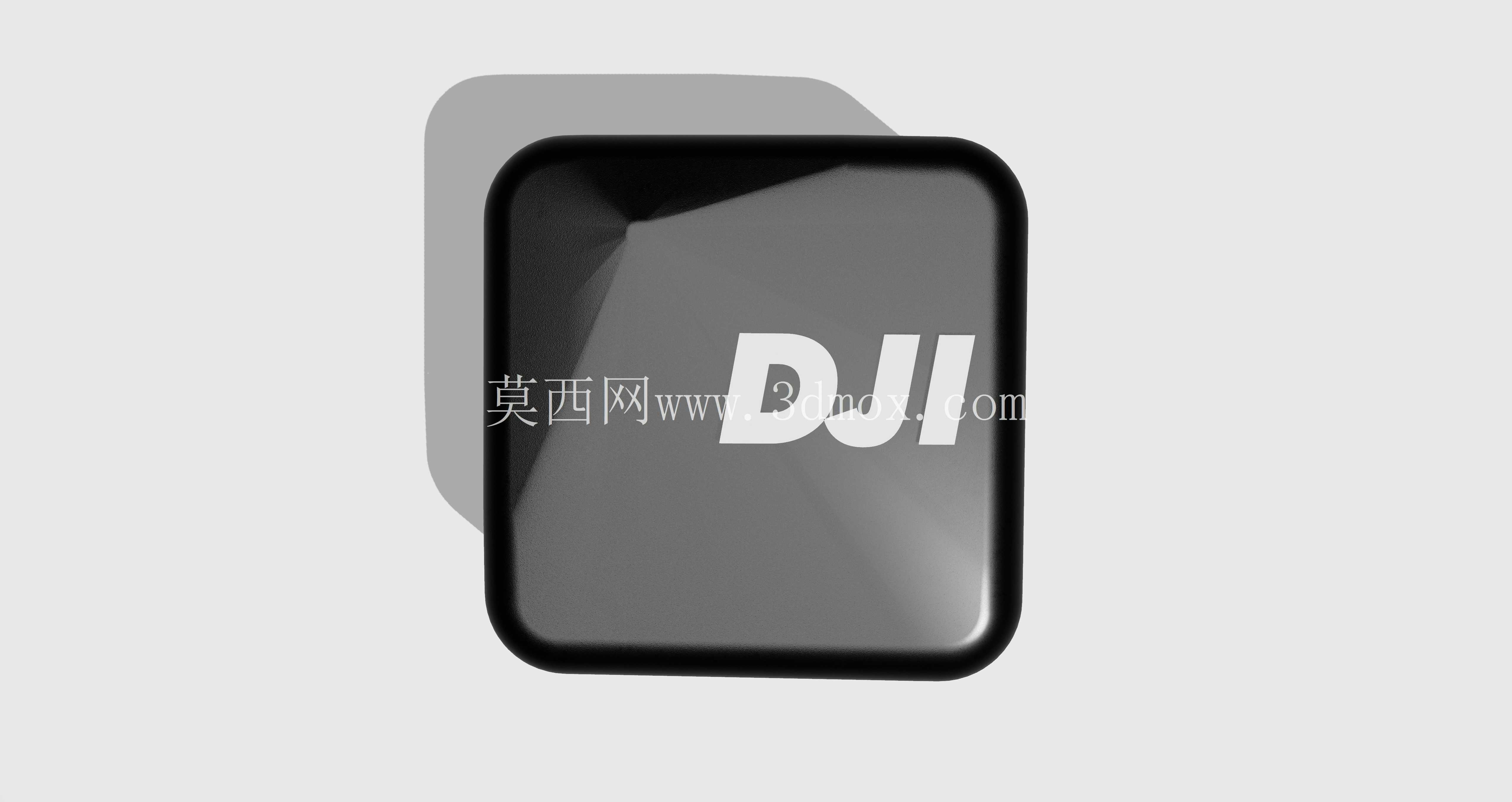

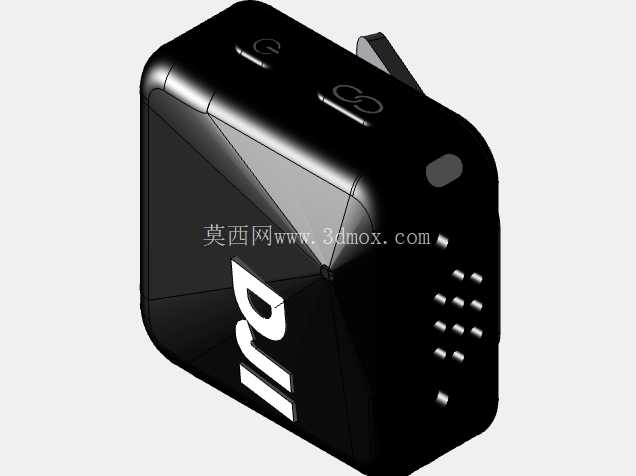

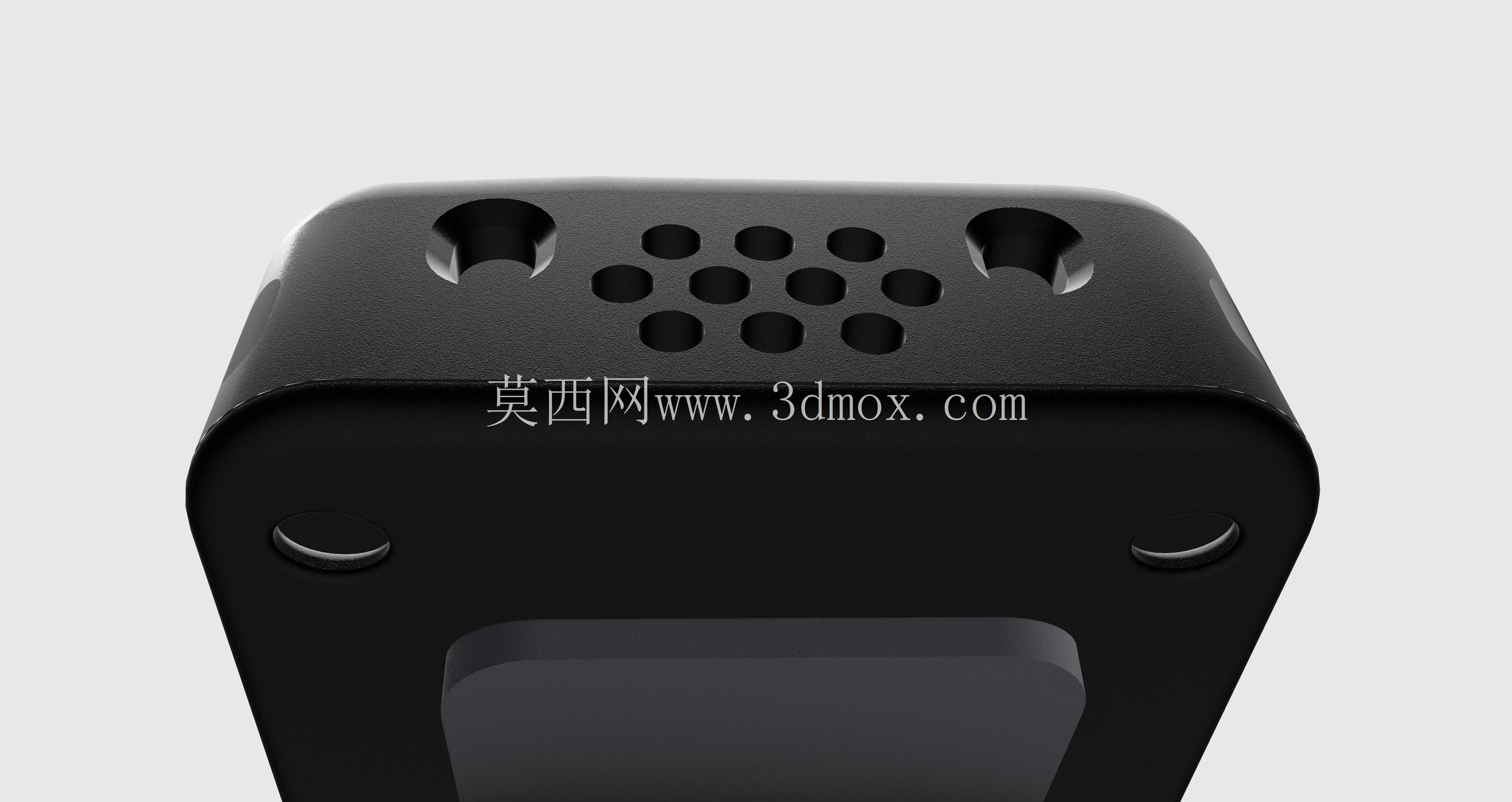

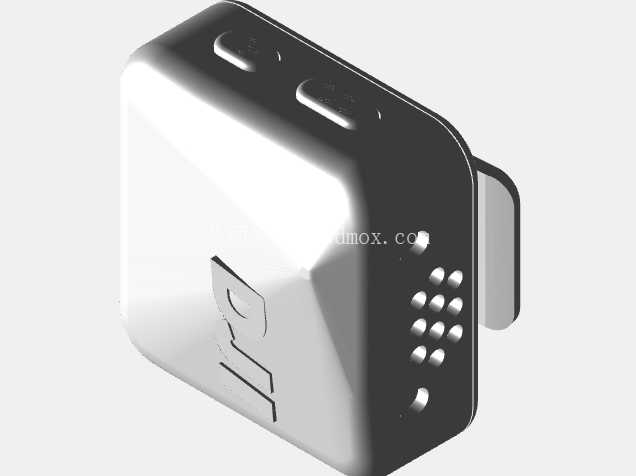

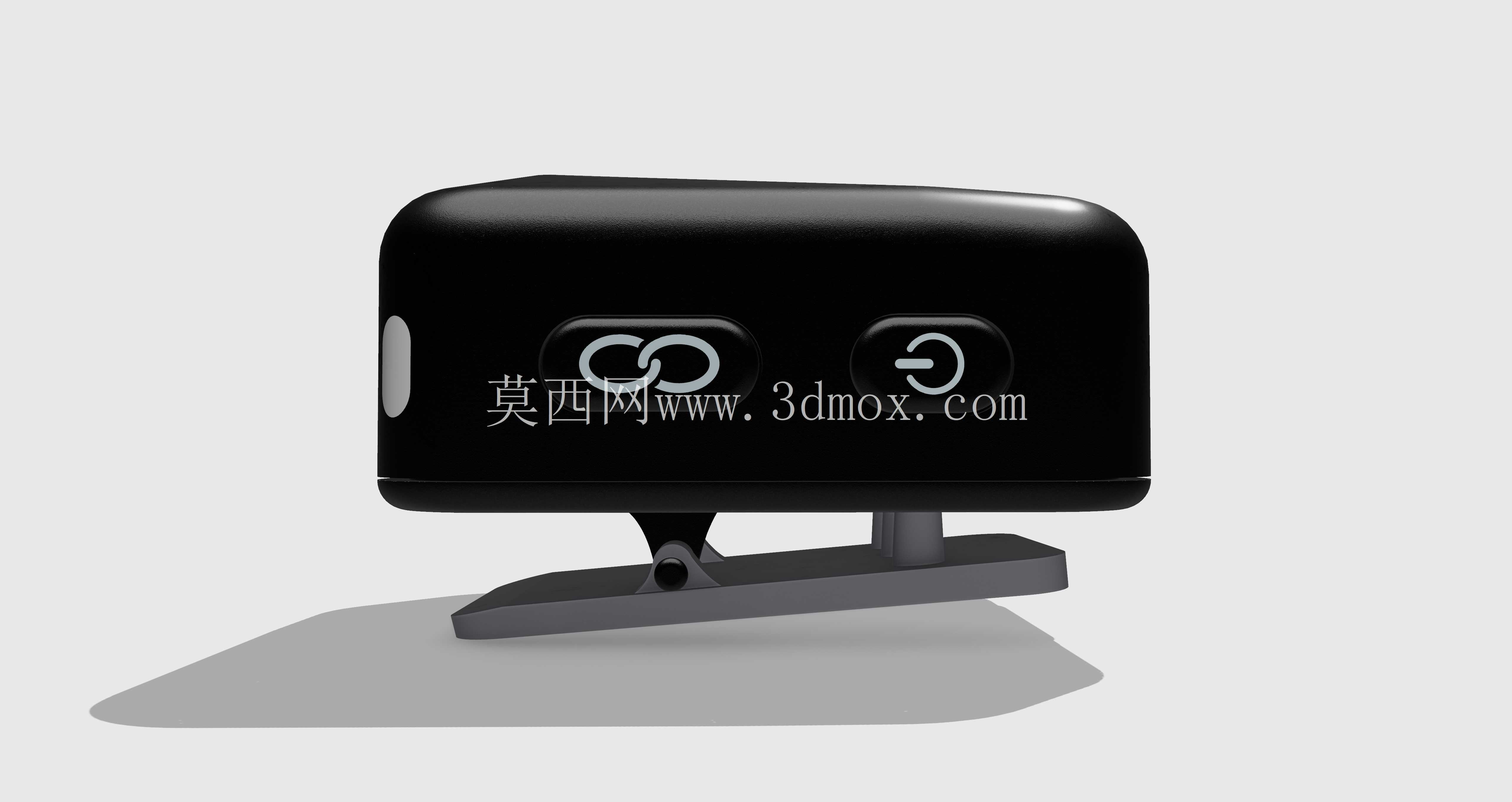

设计过程中优先保证了安装边界的尺寸准确性，发射器正面的拾音孔区域、侧面的功能按键位置、底部的充电接口对位基准、背面的磁吸定位区域都严格参照实物尺寸还原，在进行配套结构设计时，可直接将该模型作为装配基准件导入装配环境，围绕其进行周边结构的搭建，无需反复核对实物的安装间隙。比如设计定制保护壳时，可直接在模型外表面偏移0.8-1.2mm的壁厚作为壳体基础，预留出拾音孔、按键、充电接口的避让位置，同时保证保护壳与发射器本体的贴合度，避免出现晃动、松脱的问题；设计衣领夹配件时，可参照开放夹状态的背夹运动行程，调整夹片的弹力角度，保证夹持在不同厚度的衣物上时都能保持稳定，不会出现滑落、移位的情况，同时避免夹片压力过大损伤衣物面料。

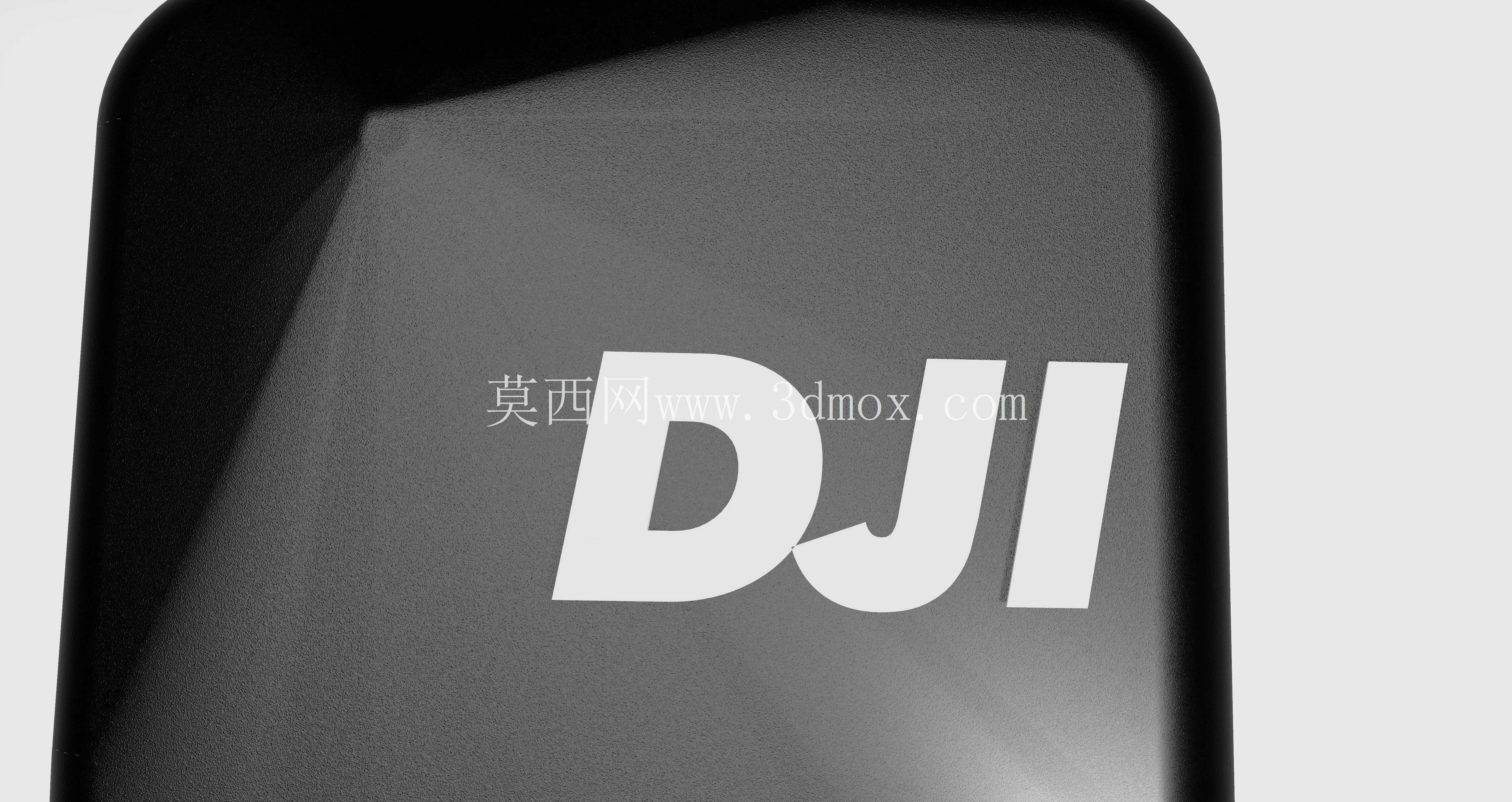

需要明确的是，该模型为外部尺寸参考模型，未还原内部的电路板、电池、拾音元件等内部结构，不具备直接3D打印成品的功能，其核心价值是作为结构设计的参考基准，用于各类周边配件的尺寸匹配与结构验证。模型的曲面过渡做了连续处理，圆角、倒角细节均与实物保持一致，在进行可视化渲染、装配干涉检查时可获得与实物一致的显示效果，帮助设计师在方案阶段就验证配件与发射器的搭配效果，减少实物打样的迭代次数。

从实际使用场景出发，这类微型收音发射器广泛应用于短视频拍摄、直播收音、现场采访、vlog录制等场景，对应的周边配件需求十分多元，除了基础的保护壳、充电座之外，还有磁吸挂载片、冷靴转接座、防丢挂绳等多种配件的设计需求，依托该基准模型，设计师可以快速搭建不同配件的结构方案，验证装配可行性，比如设计冷靴转接座时，可直接在发射器背面的磁吸区域匹配对应的磁吸片安装位，保证磁吸对位准确，同时调整冷靴座的角度，满足不同拍摄角度的收音需求；设计防丢挂绳结构时，可在发射器的边角位置预留挂绳孔的避让空间，避免挂绳结构遮挡拾音孔或者影响按键操作。

在进行配套结构设计时，还需要结合实际使用的公差要求，在模型基准尺寸的基础上预留合理的装配间隙，比如硬质塑料壳体的单边间隙预留0.1-0.15mm，软质硅胶保护套的单边间隙预留0.05-0.1mm，保证配件安装后既不会过松脱落，也不会过紧难以拆装。同时针对背夹的运动行程，需要预留足够的转动空间，避免配件结构干涉背夹的开合，影响正常的夹持使用。
