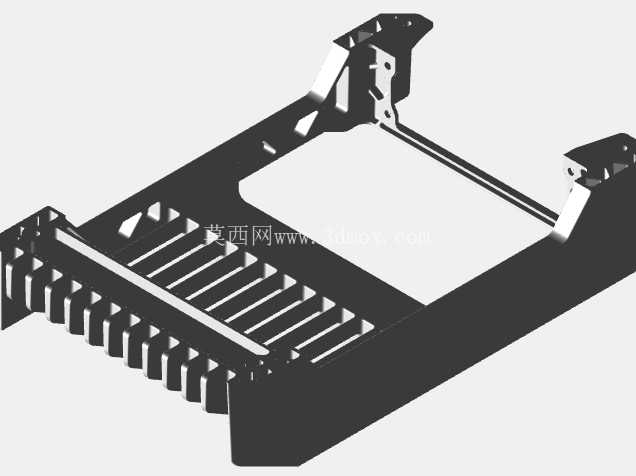

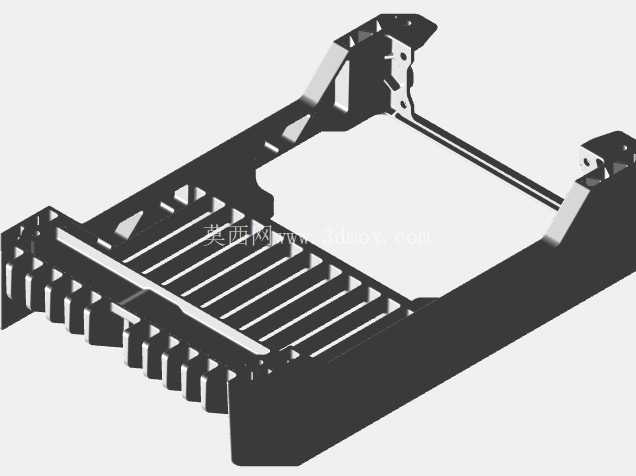

追风者Shift2机箱带电源座底部面板结构

这款结构件是紧凑型ITX机箱的核心承载部件，主要应用于小体积立式机箱的底部承托场景，日常装机作业中承担电源固定、底部通风、结构补强三重作用，适配标准SFX规格电源的安装需求，解决小机箱内部空间局促下电源布置与散热风道冲突的痛点。从实际装机的使用场景来看，该部件位于机箱最底端，上方直接承接电源安装位，下方预留机箱脚垫安装点位，侧面衔接机箱侧框架与前面板骨架，是整个机箱底部受力的核心基体，日常搬运、放置过程中整机的重量都会通过该部件传递到脚垫，因此结构上做了多处加强筋设计，在电源安装位的四周设置了翻边折弯结构，既提升了整体抗扭刚度，也避免钣金锐边划伤安装人员。

设计思路上优先考虑小机箱的空间利用率，将电源安装座与底部面板做一体化整合，省去了单独电源支架的装配环节，减少整机零件数量的同时，也消除了多零件拼接带来的装配公差累积。电源安装位的固定孔位按照标准SFX电源的安装尺寸做了对位设计，孔位周边做了沉台处理，安装螺丝后不会突出面板底面，保证机箱放置时的平整度。面板主体区域的格栅结构采用等间距长条开槽设计，开槽宽度控制在合理范围，既可以保证电源进风的通流面积，满足高负载下电源的散热进风需求，也能阻挡较大尺寸的异物进入机箱内部，避免线材或者杂物触碰电源风扇造成故障。格栅区域的筋条宽度经过受力校核，在保证通风率的同时不会因为筋条过窄导致结构强度不足，日常踩踏或者重压下不会出现明显形变。

安装边界方面，该部件的四周折弯边预留了与机箱其他框架连接的自攻螺丝孔位，孔位位置与机箱立柱、侧面板的安装点位完全对齐，装配时不需要额外做孔位调整。电源安装座的下沉深度经过精准测算，安装标准SFX电源后，电源顶面与机箱内部其他硬件的预留间隙满足安全距离要求，不会出现电源与显卡、主板供电线材干涉的问题。面板底面的四个角预留了脚垫安装的卡扣位与粘胶区域，适配常见的橡胶防滑脚垫，安装后机箱整体离地高度满足底部进风的间隙要求，不会因为贴地放置导致底部进风不畅。侧面的衔接结构做了定位卡槽设计，装配时可以先将面板卡入机箱框架的卡槽内做预固定，再打螺丝锁紧，大幅提升装配效率，减少流水线作业时的对位调整时间。

从结构细节来看，所有的折弯转角处都做了圆角过渡处理，避免应力集中导致的钣金开裂问题，电源安装位的边角处做了避让缺口，方便电源线材的弯折走线，不会出现线材被钣金棱边割破绝缘层的隐患。格栅区域的边缘做了去毛刺处理，安装或者后期维护时不会划伤手部。整个部件采用一体化冲压成型工艺，减少了焊接工序带来的形变问题，整体平面度控制在装机要求的公差范围内，安装后不会出现面板翘曲、缝隙不均的问题。在实际装机测试中，该结构可以承受整机满配硬件的重量，多次搬运、倾斜测试后没有出现结构形变或者螺丝孔位滑牙的问题，底部格栅的进风量可以满足满负载下电源的散热需求，不会因为进风不足导致电源过热降频。同时一体化的设计也让机箱底部的整体刚性更好，减少了硬件运行时风扇转动带来的共振问题，降低整机运行的结构异响概率。
