追风者双舱移位立式电脑机箱结构

项目分类:数码产品 发布时间:2024-02-04 ID:735877
  • 追风者双舱移位立式电脑机箱结构
  • 追风者双舱移位立式电脑机箱结构

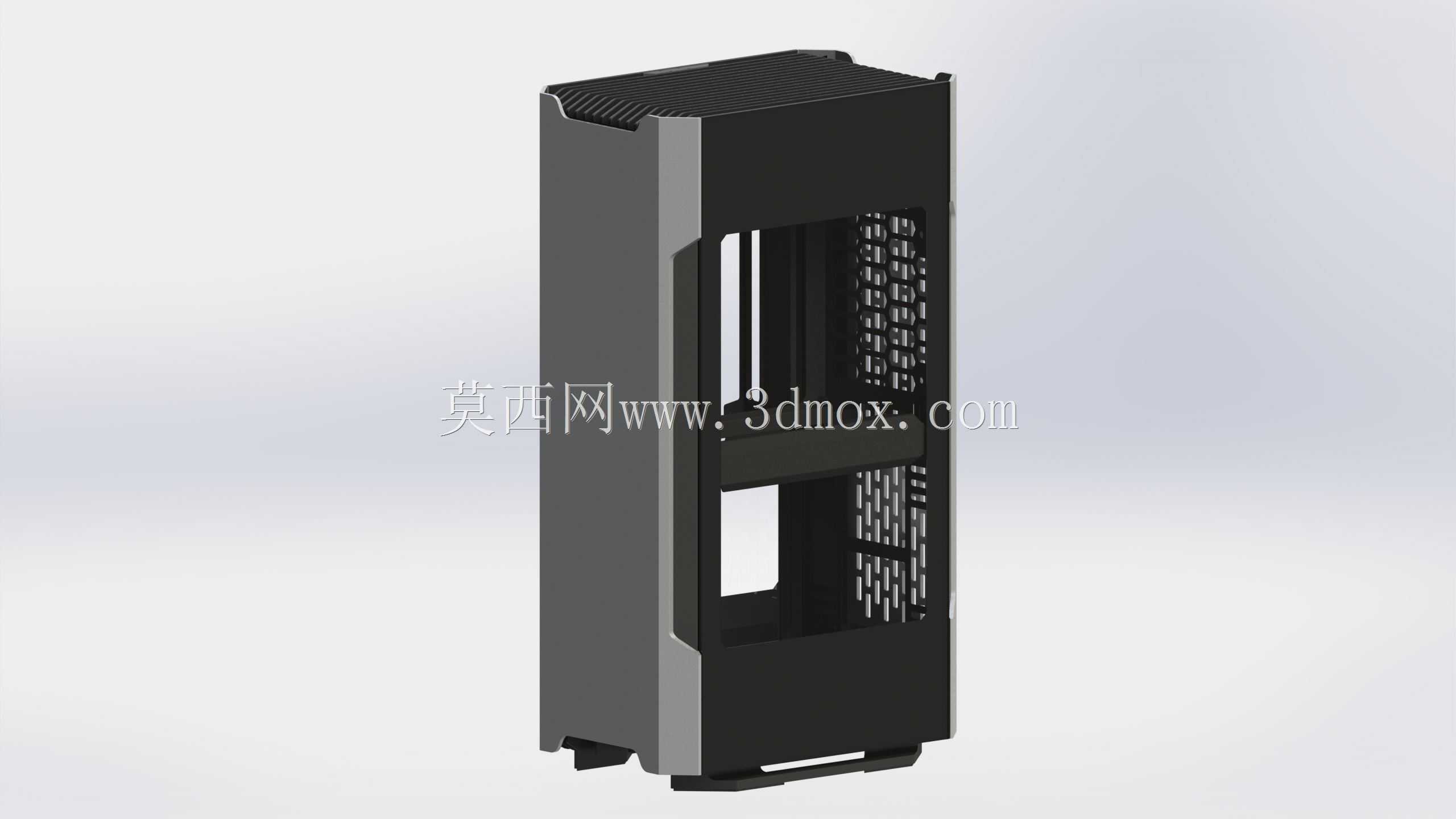

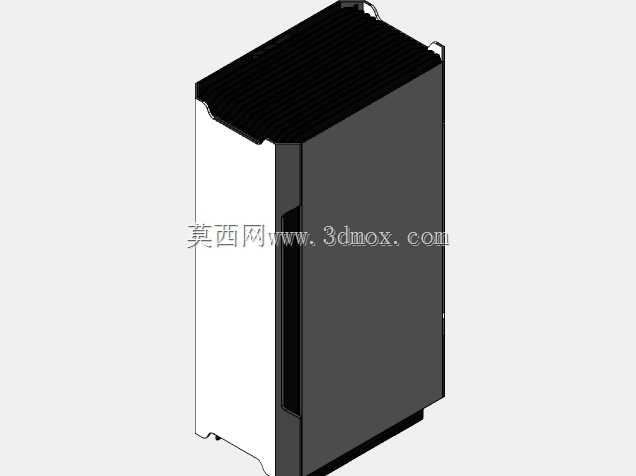

  这套三维结构围绕小体积立式主机的装机边界展开,重点还原了Phanteks Evolv Shift 2类双舱移位机箱在紧凑空间内的硬件组织方式。模型从实物部件测量反推,外形采用高耸窄体轮廓,主体以深灰和黑色钣金件构成,前面板保留大面积开窗与通风区域,侧面通过折线造型提升外壳刚度,也让内部显卡、主板和走线区域具备可视化条件。对于结构设计人员来说,这类机箱不能只按外观壳体处理,真正的难点在于主板、显卡、电源、冷排、风扇与线缆在有限截面内的相互避让。

  双舱移位布局是该作品的核心。机箱内部并非传统单腔堆叠,而是通过竖向分隔和偏移安装,把高发热显卡与主板区域、电源及储线区域进行相对独立的组织。显卡可沿机箱长度方向布置,充分利用立式机箱的高度优势;主板侧则围绕I/O接口、CPU散热器和内存插拔空间预留操作余量。设计时需要先锁定显卡长度、厚度和供电接口位置,再校核电源仓深度、模组线弯折半径以及侧板闭合后的干涉情况。模型中对主要开孔、通风栅格和安装位进行了表达,部分细小孔位和切口未完全建模,因此在实际出图或加工前,应结合选定硬件补充细节。

  从应用场景看,这类机箱适合客厅主机、桌面展示机、紧凑型工作站和高性能游戏平台。它不像常规塔式机箱那样依赖宽阔的横向占地,而是以较小 footprint 换取垂直空间,放置在桌面、电视柜旁或狭窄设备位时更有优势。工程选型阶段,需要把外形尺寸与安装边界同时纳入判断:底部支脚决定桌面接触面积,侧板拆装方向决定后方维护间隙,顶部和侧部通风区决定热风排出路径,前置开窗则影响显卡辅助进风与视觉展示。若用于柜内安装,不能只核对机箱本体宽度,还要预留电源线、视频线和机箱外侧风道的空间。

  散热设计在小机箱中必须前置考虑。显卡作为主要热源,其风扇面与通风孔之间应保持有效进风通道,避免被线缆、硬盘架或侧板贴死;CPU散热器高度受限于窄体舱位,选择下压式或薄型塔式散热时,要同步检查内存马甲和供电线高度;若采用水冷,冷排厚度、风扇厚度、水管接头方向都需要在三维环境中逐段模拟。电源位置通常靠近下部或独立舱室,模组线不宜横穿主风道,硬盘安装位也应避开高温区域。该模型提供了壳体轮廓、内部框架和主要开窗关系,可用于装机方案预判、硬件兼容性检查以及展示动画制作。

  钣金外壳的设计思路兼顾刚性与装配。外层侧板通过折边、局部加强和卡扣螺钉组合固定,能够减少薄板共振;前面板开窗区域需要关注边缘强度,若后续进行激光切割或折弯,应在尖角处增加工艺圆角,并根据板材厚度调整折弯扣除。内部框架承担主板托盘、显卡支撑和电源固定功能,螺钉孔位、翻边强度和装配顺序都影响量产可行性。维修场景下,用户通常需要先拆卸外侧大板,再处理显卡固定螺钉和供电接头,因此模型所体现的大开口结构对后期维护很有价值。

  在三维建模工作中,建议把整机分为外罩、骨架、主板托盘、显卡限位、电源仓、通风件和支脚几个子装配,先按硬件极限尺寸建立包络体,再反向细化壳体。对于未完全建出的细密网孔,可用外观纹理或简化阵列表达,但若目标是加工生产,则必须补充孔距、孔型、板厚和表面处理要求。线缆部分虽然不属于刚性结构,却常常成为装机失败的直接原因,尤其是24Pin主板供电、显卡PCIe供电和前置Type-C线缆,应在模型中按最小弯曲半径建立柔性路径。通过这套结构,可以较直观地评估双舱移位机箱在紧凑体积、散热通道、硬件兼容和外观展示之间的平衡关系。
