适配Ender3v2的树莓派V2相机安装外壳支架

　　这套适配结构是针对桌面级FDM3D打印机的监控采集需求开发的专用安装组件，核心作用是为树莓派V2版本相机提供可靠的防护外壳与可调式安装支撑，解决打印机运行过程中相机移位、镜头积尘、布线杂乱的常见问题。在桌面3D打印的实际作业场景中，很多用户会搭配树莓派运行上位机系统实现远程监控、延时摄影、AI故障检测等功能，但原厂相机仅配备裸板与简易镜头，没有配套的防护与固定结构，直接粘贴在机架上很容易因为设备运行振动、喷头散热气流吹拂出现角度偏移，长期暴露在外还会附着打印产生的超细PLA、PETG粉尘，污染镜头影响成像清晰度，飞散的耗材碎屑也可能刮伤镜头镀膜，这套结构正是针对这些现场痛点设计。

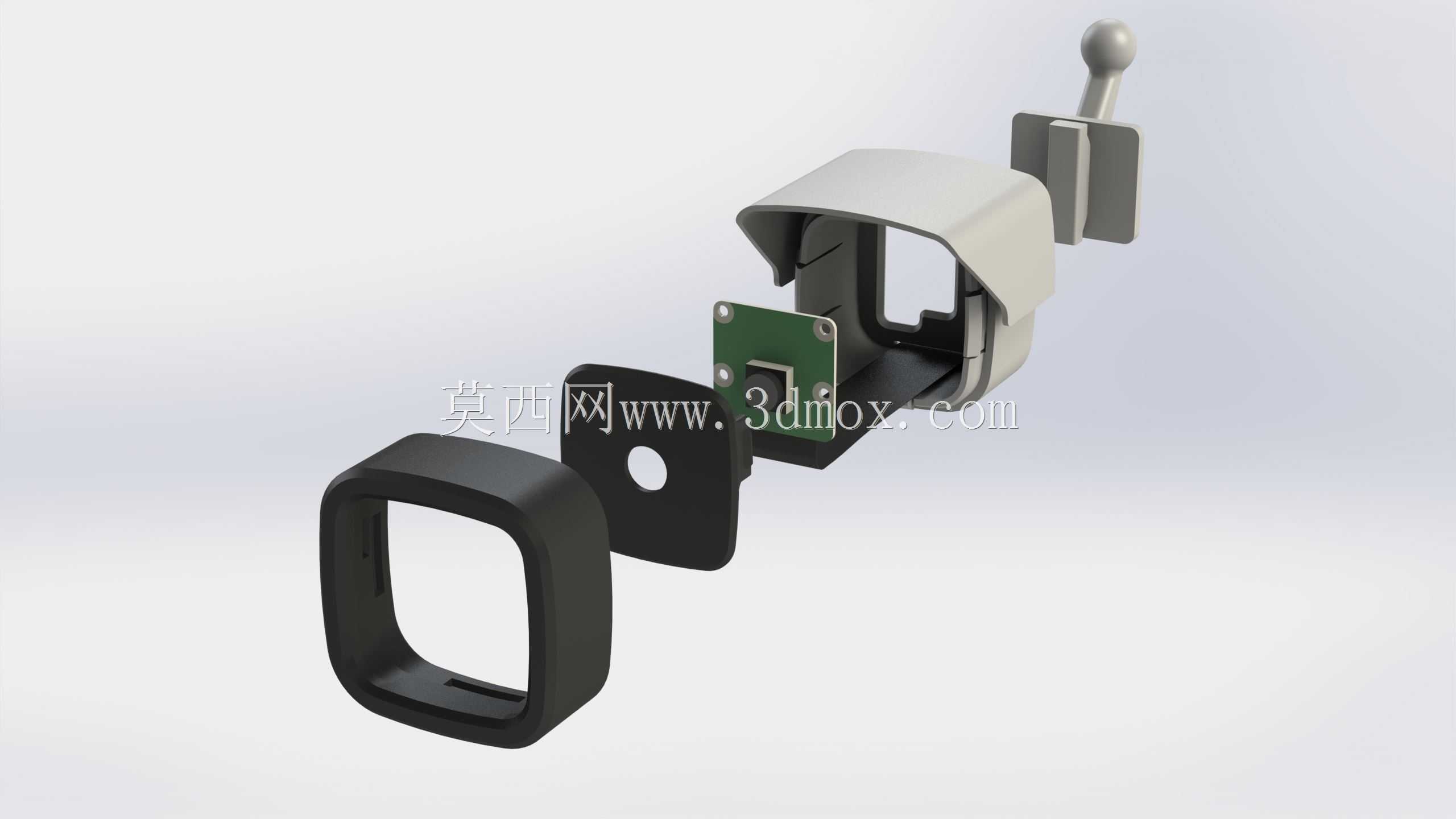

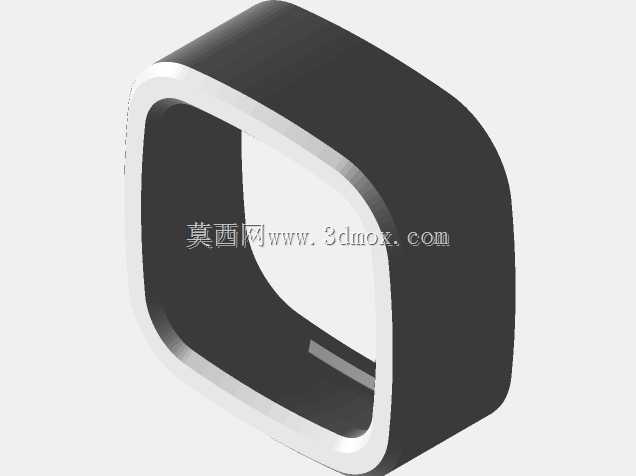

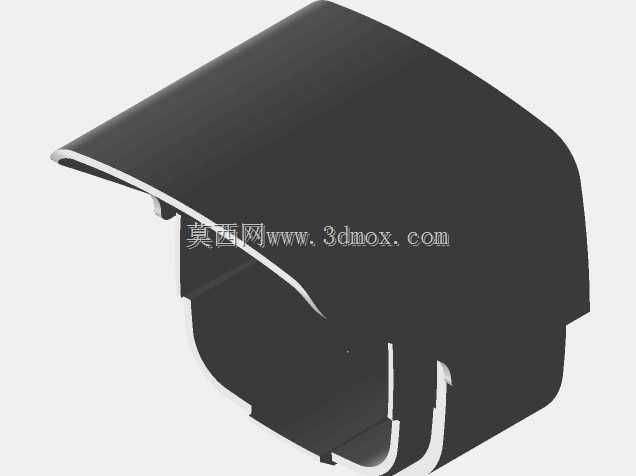

　　整个组件分为前后扣合的相机防护外壳、连接机架的悬臂支架两部分，所有零件均采用无支撑3D打印工艺设计，壁厚统一设置为2mm，既保证足够的结构强度，又不会过度增加打印耗时与耗材用量。外壳部分采用前后对半卡扣式结构，不需要额外螺丝固定，前半部分预留精准的镜头通光孔，孔位边缘做0.3mm的倒角处理，避免打印层纹遮挡镜头视场角；后半部分设计了带状排线的专用走线槽，槽宽刚好匹配树莓派相机的FFC软排线尺寸，安装时可以先将排线穿过走线槽再连接相机主板，避免排线被外壳夹损，同时外壳内壁设计了两个定位凸台，刚好卡入相机PCB板的安装空位，装配时不需要额外打胶，只需要将相机板对准凸台放入前壳，再将后壳的插榫对准前壳的凹槽推入，就能牢牢将相机板固定在外壳内部，不会因为振动出现松脱。

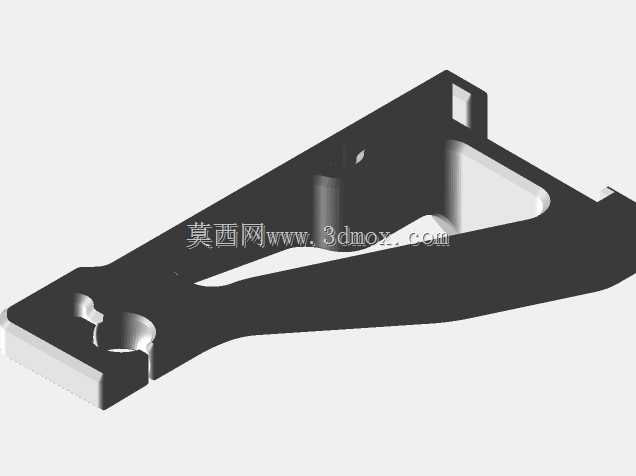

　　安装底座部分采用卡扣式快装设计，底座上的两个弹性卡舌可以直接卡入Ender3v2打印机的2020铝型材滑槽，不需要额外拧动T型螺母，安装时只需要将两个卡舌向内按压，将底座卡入型材槽位后松开卡舌，卡舌的凸起结构就会牢牢顶住型材内壁，整个底座不会沿型材方向滑动，也不会绕型材转动。连接底座与外壳的悬臂采用球铰结构，球头的直径设计为10mm，配合支架上的球座可以实现±30°的角度调节，用户可以根据自己的监控需求调整相机俯仰、偏转角度，不管是对准喷头观察第一层打印效果，还是对准整个打印平台记录完整打印过程都可以轻松实现；球铰的配合公差经过反复调整，既不会因为过松导致相机在设备运行振动下自行下垂移位，也不会因为过紧导致调整角度时需要用过大的力气掰动，甚至损坏打印件。

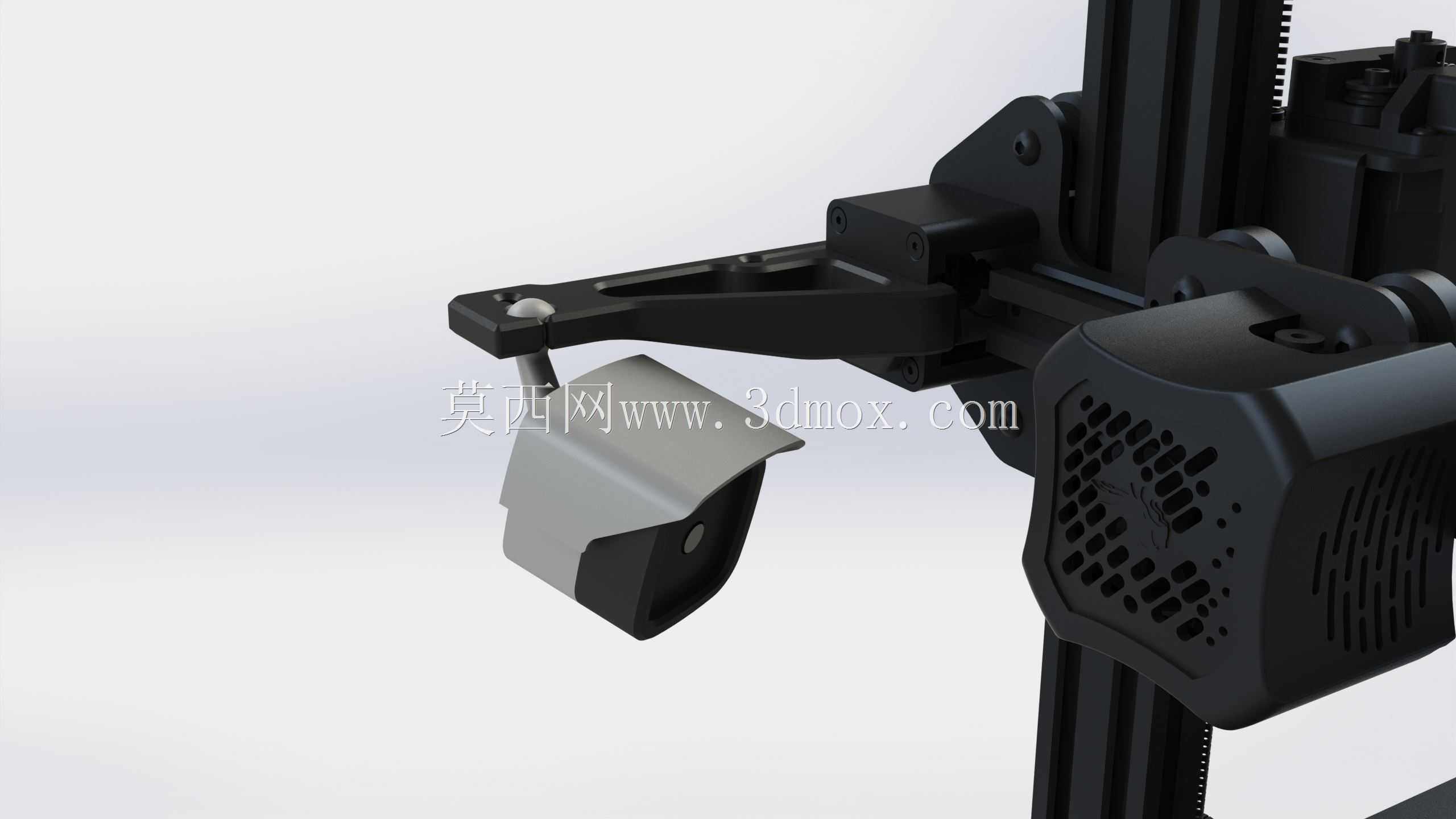

　　在安装边界上，整套结构安装完成后，从铝型材安装面到镜头前端的最大伸出距离为42mm，整体高度为35mm，不会与打印机的X轴运动组件、挤出头散热风扇、自动调平传感器产生运动干涉，哪怕是打印平台移动到最靠近安装位的极限位置，也不会碰到外壳结构。布线方面，外壳预留的走线槽可以引导排线沿铝型材滑槽布置，配合常用的理线夹就可以将排线完全隐藏在型材侧边，不会出现排线悬垂被运动部件勾扯的风险。外壳表面没有多余的装饰结构，所有转角都做了R1的圆角处理，既避免3D打印时出现尖锐的边角毛刺，也减少打印过程中粉尘在结构表面的堆积，日常清理只需要用毛刷轻轻一扫就可以去除表面积尘。

　　从实际使用的角度看，这套结构完全适配日常3D打印作业的工况，打印时喷头周边的环境温度一般在40-60℃区间，采用常规PLA耗材打印就可以满足耐温需求，不会因为长期受热出现变形；如果是经常打印ABS、ASA等高耐温耗材的用户，采用PETG耗材打印这套结构即可，不需要做额外的耐温强化。装配过程不需要任何额外的金属紧固件，所有连接结构都采用卡扣、插榫、球铰的塑料配合结构，打印完成后只需要按照顺序扣合即可完成组装，整个装配过程不超过5分钟，不需要额外的工具辅助。相机装入外壳后，镜头与前壳通光孔的间隙控制在0.2mm，既不会摩擦镜头表面，也可以阻挡大部分粉尘从缝隙进入外壳内部污染镜头，长期使用只需要定期擦拭前壳外表面的通光孔位置即可，不需要频繁拆开外壳清理镜头。
