四轴数控车床车削加工仿真结构展示

项目分类:机床 发布时间:2026-07-14 ID:1196526
  • 四轴数控车床车削加工仿真结构展示
  • 四轴数控车床车削加工仿真结构展示
  • 四轴数控车床车削加工仿真结构展示

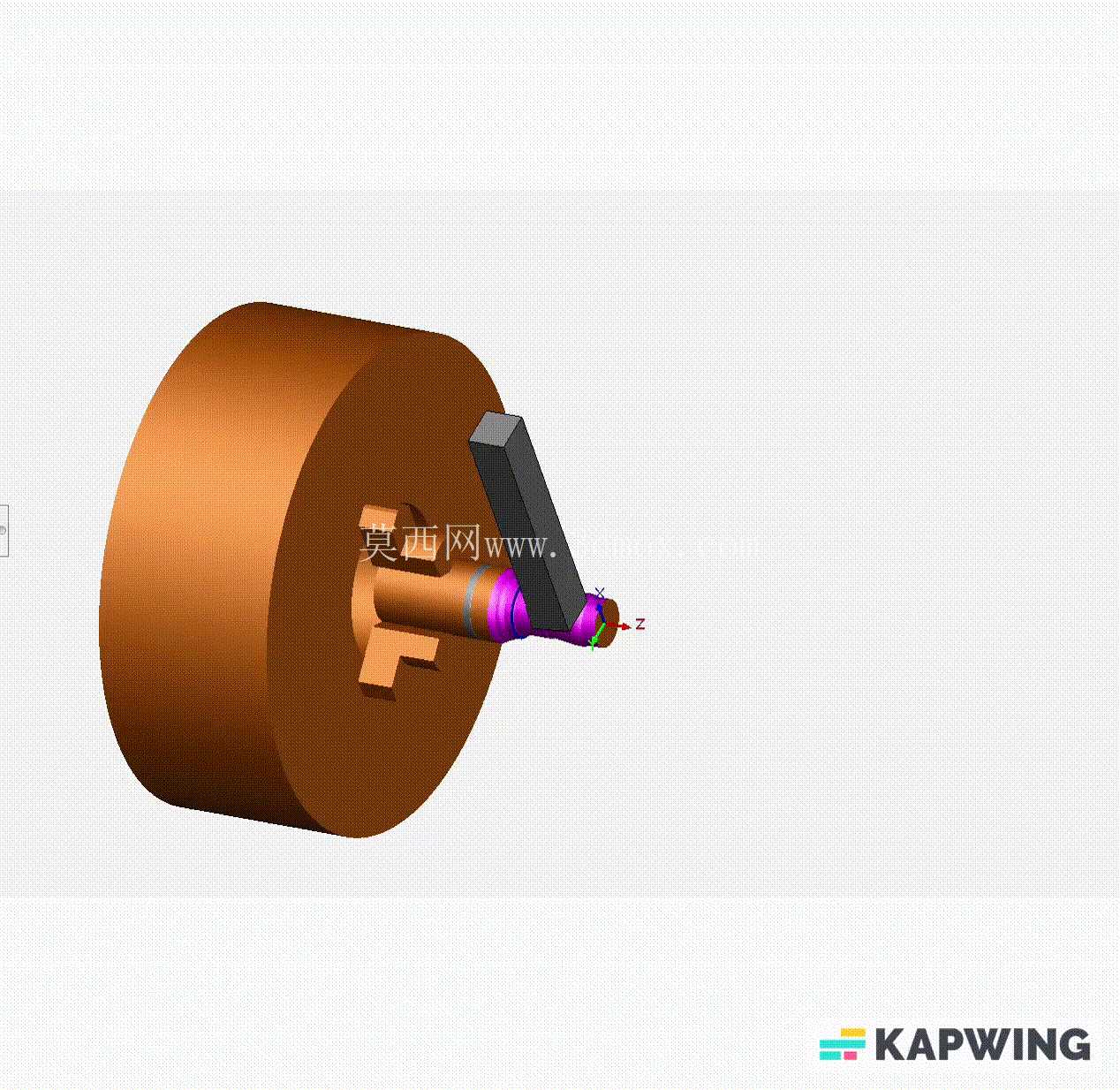

  这套仿真结构还原了通用四轴数控车床的车削加工全流程,核心适配搭载FANUC控制系统的通用卧式车床加工场景,覆盖轴类、盘类回转零件的外圆车削、端面切削、锥面加工、切槽等常规工序,可直接用于车间一线的加工路径验证、新员工操作培训、工艺方案预演环节,避免直接上机调试带来的撞刀、过切风险,降低试切材料损耗。从结构布局来看,仿真完整还原了车床主轴装夹端、进给刀架、切削刀具、待加工棒料的相对位置关系,主轴端采用三爪卡盘装夹基准,棒料伸出卡盘的长度匹配常规轴类零件的加工悬伸要求,刀架布局适配卧式车床的转位刀架结构,刀具安装角度严格按照外圆车刀的实际装夹基准设定,主偏角、刃倾角参数符合硬质合金车刀加工钢件的常规选型范围,可直观呈现刀具与工件的接触角度、切削刃参与切削的区域范围。

  设计思路上完全贴合实际加工的逻辑顺序,从主轴带动工件做回转主运动开始,到刀架沿X、Z轴做进给运动,再配合第四轴的联动实现复杂型面的走刀路径,整个过程严格遵循金属切削原理中切削速度、进给量、背吃刀量的匹配关系,仿真中呈现的250毫米/分钟进给速度,是半精车工序中针对45号钢类零件的常用参数区间,既保证加工效率,也能兼顾加工表面质量,避免进给过快导致的刀具崩损、工件振纹问题。

  从安装边界来看,仿真中各部件的运动行程完全参照通用卧式车床的实际行程范围设定,X向进给行程覆盖从棒料中心到最大外圆的加工半径,Z向进给行程覆盖棒料从卡盘端面到加工末端的全长范围,刀架转位时的安全间隙、刀具快速移动时的防撞距离都做了还原,可直接用于验证加工路径中的干涉风险,比如刀具在退刀过程中是否会与卡盘、尾座(若配套)发生碰撞,刀具切入切出时的空行程距离是否符合安全操作规范。

  在实际生产场景中,这类仿真结构可帮助工艺人员提前排查工艺方案中的漏洞,比如加工阶梯轴时的台阶过渡处走刀路径是否平滑,切槽工序的退刀位置是否会刮伤已加工表面,锥面加工时的刀具补偿参数是否匹配实际刀具角度;对于数控操作新手而言,可通过仿真熟悉FANUC系统的走刀逻辑,理解G代码指令对应的刀具实际运动轨迹,建立坐标系设定、刀具补偿、进给速度匹配的直观认知,减少实际上机操作时的误操作概率。整套结构没有做多余的简化处理,主轴的装夹接触面、刀具的切削刃形态、棒料的加工余量分层都做了对应呈现,粗加工阶段的大切深走刀、半精加工的均匀余量留设、精加工的小进给光整路径都可在仿真中完整演示,能直观看到不同加工阶段的切削区域变化、刀具受力方向的变化,帮助设计人员优化走刀路径,减少不必要的空行程,缩短单件加工的辅助时间。
