小型游乐设施组合式压铸成型模具结构

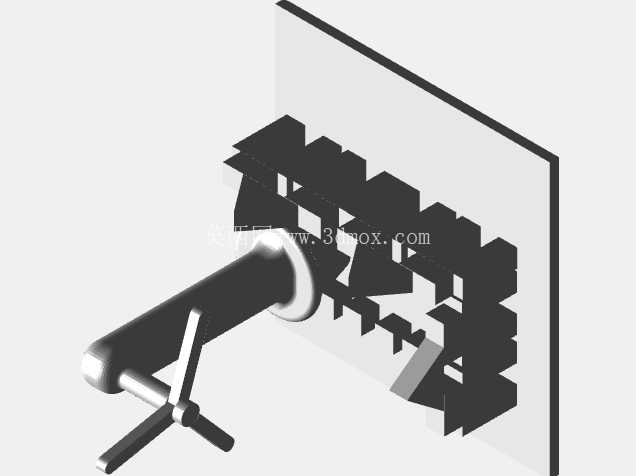

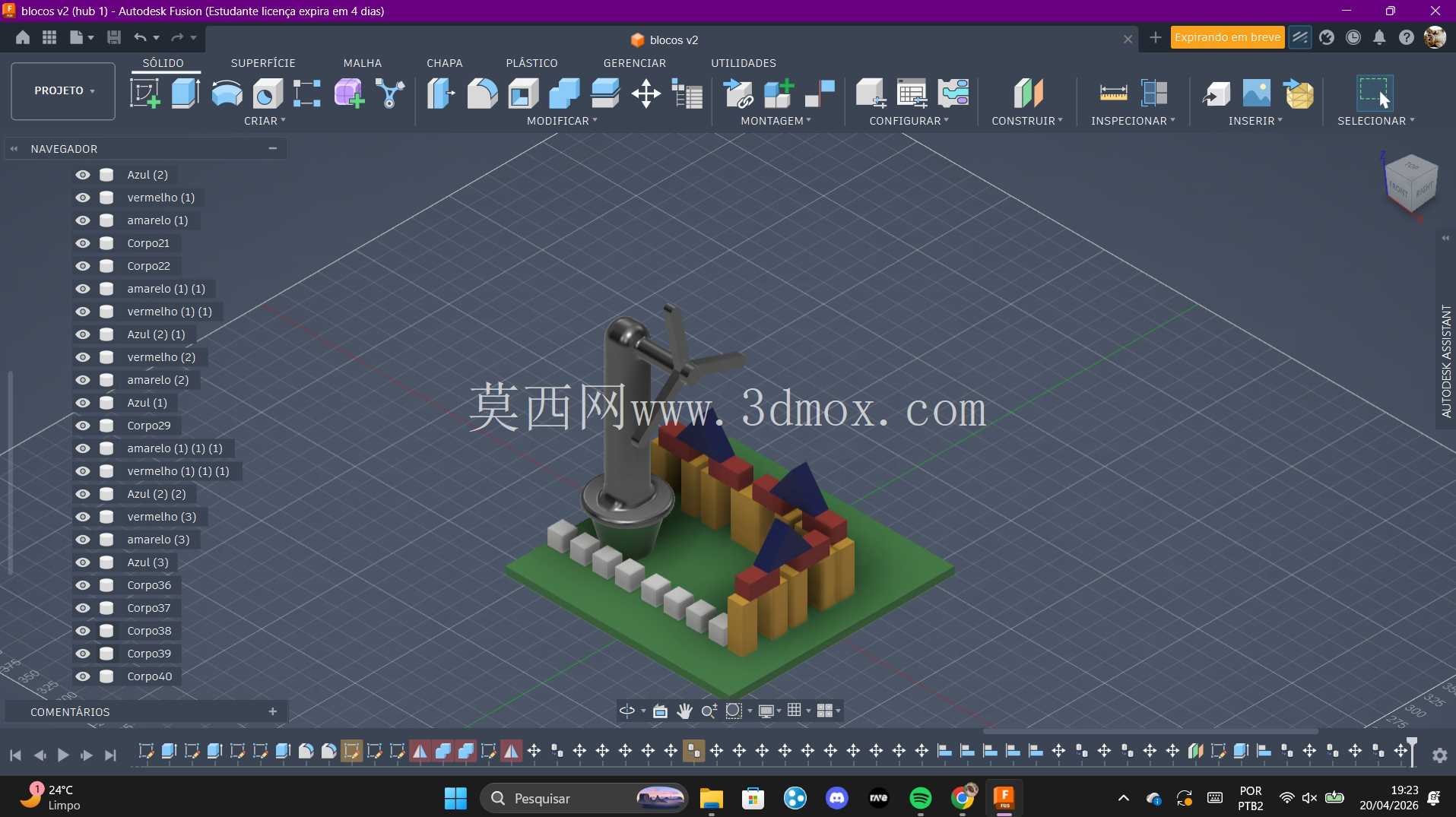

　　这套压铸模具针对小型户外儿童游乐设施的组合式结构件开发，对应成型的是微型游乐场景中的拼接式功能组件，这类组件多应用在社区微更新配套的儿童游乐角、商场室内亲子乐园的模块化游乐装置中，需要兼顾批量生产的尺寸一致性与户外使用的结构强度。从模具的整体排布来看，采用了一模多腔的布局设计，对应成型的是游乐设施上的多组异形拼接构件，这类构件在实际装配中需要和金属支架、塑料防护件完成卡扣式配合，因此模具在分型面的选择上，顺着构件的异形轮廓做了阶梯式分型，避免成型过程中出现侧向倒扣无法脱模的问题，同时减少了后续机加工的工序量。

　　模具的浇注系统设置在模架的侧端位置，横浇道采用了梯形截面设计，能够在金属液充型过程中保持平稳的流速，避免铝液充型时卷入气体造成成型件内部出现气孔，影响后续构件的装配强度。从模架的导向结构来看，导柱导套采用了对角布置的方式，合模过程中能够保证动定模的对中精度，避免长期生产过程中出现型腔错位导致的成型件尺寸超差，毕竟这类游乐设施的拼接构件如果尺寸偏差超过0.1mm，现场装配时就会出现卡扣无法卡入、拼接缝隙过大的问题，既影响安装效率，也会在后续使用过程中出现缝隙夹伤儿童手指的安全隐患。

　　模具的推出机构采用了推杆与推板结合的组合式推出方式，针对构件上的薄壁结构位置，特意加大了推杆的端面接触面积，避免推出过程中推力集中导致构件出现变形、顶白的缺陷，毕竟这类压铸构件后续还要做表面喷塑处理，如果表面出现顶出凹陷，喷塑后会出现明显的外观瑕疵，需要额外的打磨补焊工序，增加生产成本。在冷却系统的排布上，模具在型腔密集区域设置了循环冷却水道，距离型腔壁的距离保持在12-15mm之间，既保证冷却效率，让成型件在开模时能够达到足够的硬度，避免推出变形，也不会因为距离型腔过近导致型腔壁出现温度不均，造成成型件局部收缩不一致出现翘曲。

　　这套模具对应的成型构件，在实际游乐设施中主要承担拼接卡位、支架连接的作用，构件上的异形卡槽需要和配套的圆管支架完成过盈配合，因此模具在卡槽位置的尺寸公差控制在IT7级，保证装配后连接牢固，不会在儿童攀爬晃动的过程中出现松脱。从模具的安装边界来看，整体模架的尺寸适配常规280吨冷室压铸机的安装参数，定位圈尺寸、浇口套的进料口直径都和对应机型的射嘴参数匹配，不需要额外做改装就可以直接上机生产，模架的吊装孔位置也按照常规压铸生产的吊装习惯做了对称布置，车间换模时可以直接用行车完成吊装对位，减少换模的辅助时间。在溢流槽的设计上，模具在每个型腔的金属液最后填充的位置都设置了足够容积的溢流槽，能够将充型过程中前端混有气体、氧化夹渣的冷金属导入溢流槽，避免成型件内部出现夹渣缺陷，毕竟这类游乐设施构件属于受力结构件，如果内部存在夹渣，在长期交变载荷的作用下容易出现断裂，引发安全事故。模具的排气槽开设在分型面的末端位置，深度控制在0.08mm，既可以顺畅排出型腔内的空气，也不会导致金属液钻入排气槽形成飞边，减少后续去飞边的工作量。
