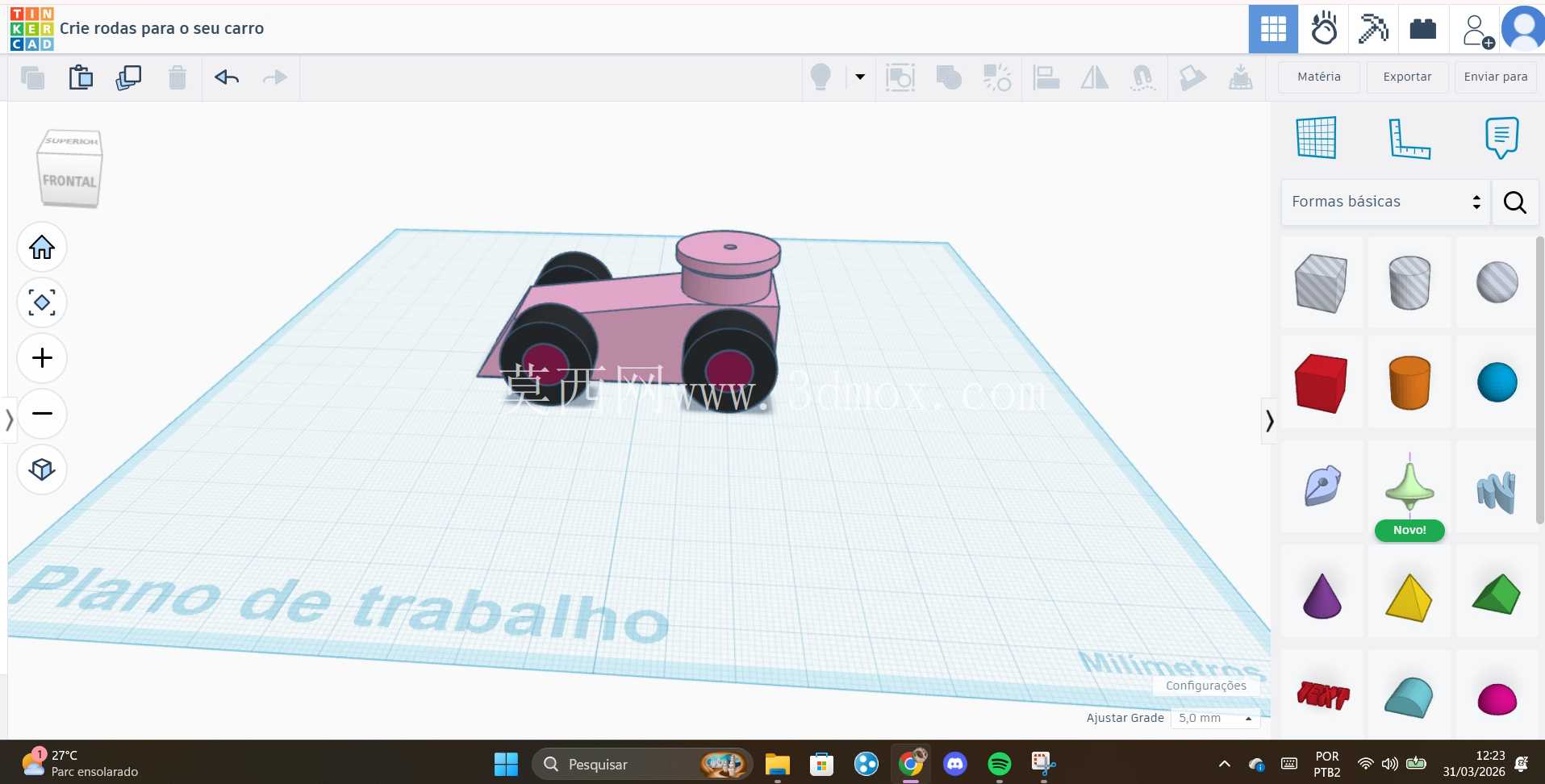

Tinkercad设计的简易球轮小车结构

这款简易球轮小车的设计，最初是面向桌面级3D打印的入门教学场景开发，同时也可作为小型桌面摆件、青少年科创实践的拼装载体使用。从实际应用场景来看，它既可以作为3D打印入门课程的实操案例，帮助初学者理解基础三维建模的拉伸、布尔运算、装配约束逻辑，也能打印完成后作为小型桌面载具，搭配微型动力模块实现短距离平面移动，还可作为创意摆件放置在工位、展示架上，兼具教学演示与装饰属性。

从功能特性来看，整车采用分体式模块化设计，所有部件均为无支撑可打印结构，不需要额外添加打印支撑就能完成所有零件的成型，降低了入门用户的打印门槛。车体主体采用一体式承载结构，上方设置的圆柱形凸台可作为扩展接口，既可以放置小型球状物体作为承载演示，也可以加装微型传感器、配重块实现不同的功能拓展；两侧轮组采用独立的轮轴安装位，轮体与轴座预留了标准的间隙配合量，打印完成后不需要额外打磨就能实现轮体的顺畅转动，不会出现卡滞、过松脱落的问题。

设计思路上，整个模型完全遵循桌面FDM3D打印的工艺约束来搭建，所有壁厚均设置为1.8mm，刚好匹配常规0.4mm喷嘴3D打印机的三层线宽，既能保证零件的结构强度，又能最大限度减少打印耗材的使用；所有转角位置都添加了R1的圆角过渡，既避免了打印过程中尖角位置的翘边问题，也能消除零件的应力集中点，防止打印完成后零件出现开裂。轮体部分采用了双层结构设计，外层模拟橡胶轮胎的凸起纹理，内层为硬质轮毂结构，打印时可以通过更换不同颜色的耗材，实现轮胎与轮毂的分色效果，不需要后期上色就能获得不错的外观表现。

从外形尺寸与安装边界来看，整车的长宽高控制在80mm×50mm×45mm的范围内，刚好可以放置在常规100mm见方的3D打印平台上完成一次性打印，不需要拆分平台摆放位置；轮轴的安装孔径为3mm，适配市面上常见的3mm直径碳纤维棒、金属光轴作为轮轴，不需要单独定制特殊规格的轴件；上方圆柱形凸台的直径为15mm，高度为10mm，与主体连接位置添加了2mm的加强筋，保证承载小型物件时不会出现断裂问题；车体底部距离平面的间隙为3mm，在常规的平整桌面、亚克力板、木板表面移动时，不会出现底部剐蹭平面的问题，同时这个间隙高度也预留了加装微型减速电机、纽扣电池盒的空间，用户可以根据自己的需求自行加装动力组件，将其改装为电动遥控小车。

在结构细节处理上，轮座位置特意设计了0.2mm的装配间隙，打印完成后轮轴可以直接压入轮座的安装孔内，既不会因为间隙过大导致轮轴晃动，也不会因为间隙过小导致压装困难；车体的所有外表面都没有设置复杂的曲面纹理，全部采用平面与小圆弧过渡的结构，建模过程中只需要使用基础的拉伸、圆角、布尔合并命令就能完成，非常适合三维建模初学者练习基础操作，理解从草图到实体模型的转化逻辑。整个模型没有设置倒扣结构，所有特征的拔模角度都大于3度，打印完成后可以非常轻松地从打印平台上取下，不会出现零件粘牢在平台上导致拆卸损坏的问题。
