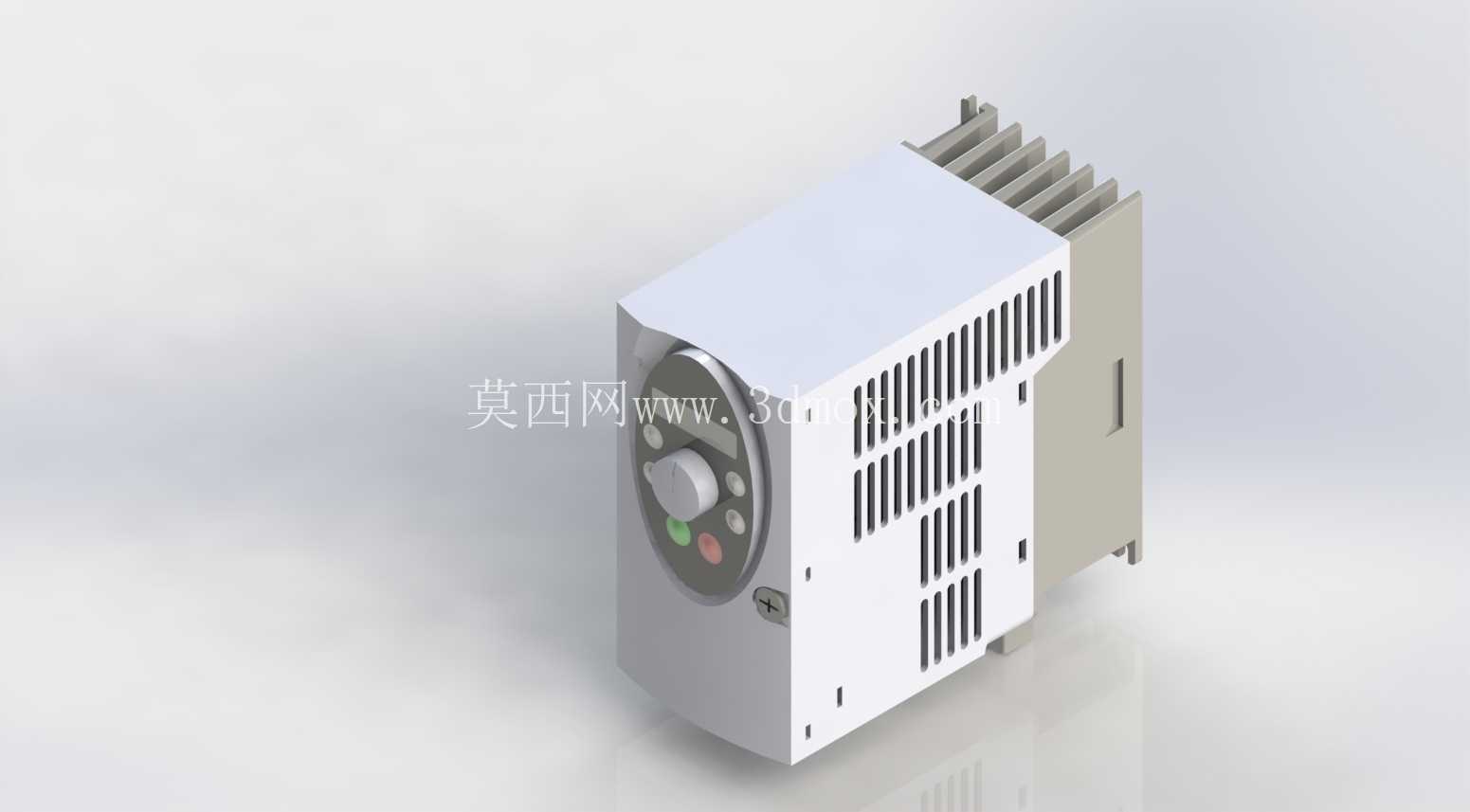

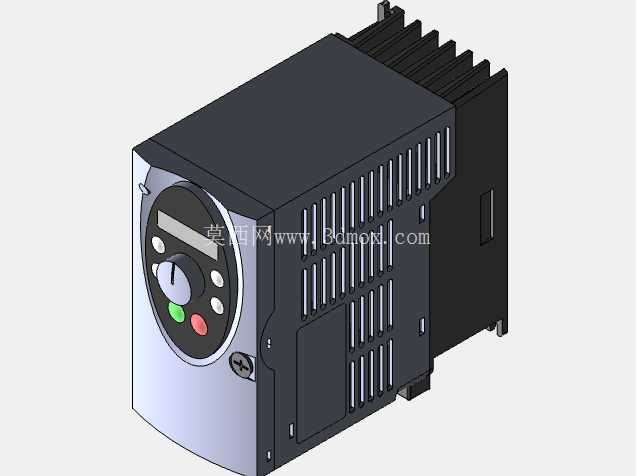

东芝小型变频调速器压铸壳体结构

这款小型变频调速装置的压铸壳体结构，在工业传动控制场景里有着非常广泛的适配性，常见于小型输送线、风机水泵调速、单台独立设备的电机转速控制场景，很多轻工生产线、小型加工设备的独立传动单元都会选用这类小功率变频单元做驱动控制，不需要复杂的柜内集成，可直接就近安装在设备侧旁，减少布线长度同时也方便现场操作人员直接调整参数。

从实际使用的角度看，这类变频单元核心作用是通过改变输出电源频率来控制三相异步电机的转速，替代传统的阀门、挡板类节流调节方式，在风机、泵类负载上能实现明显的能耗降低，在输送类负载上可以实现平滑启停、多段速切换，避免硬启动对传动链条、皮带的机械冲击。这款结构的设计上，操作面板直接集成在壳体正面，旋钮加按键的组合不需要额外外接操作单元，现场调试时不需要打开柜门，直接在设备端就能完成频率设定、参数读取，正面的状态指示灯可以直接反馈运行、故障、电源状态，一线运维人员巡检时一眼就能判断设备运行状态，不需要连接调试设备。

壳体的设计思路完全围绕小功率变频单元的散热与安装需求展开，背部一体化压铸成型的散热鳍片是整个结构的核心散热区域，功率模块直接贴合在鳍片对应的内侧安装位上，不需要额外加装散热风扇就能满足小功率工况下的自然散热需求，减少了风扇这个易损部件，能提升整机在多粉尘工业场景下的使用寿命。壳体侧面的通风格栅采用错位开孔设计，既保证了壳体内空气对流带走控制板部分的热量，又能避免大颗粒粉尘直接垂直落入壳体内，格栅的筋条厚度均匀，压铸成型时不容易出现缩孔、缺料的缺陷，后续去毛刺、喷塑处理的工序也更简单。正面的操作区域做了内凹的台阶设计，操作面板嵌入安装后，面板表面和壳体正面基本齐平，不会因为现场搬运、安装碰撞导致按键或者旋钮损坏，旋钮周边做了轻微的凸起防护圈，即使有物体擦过壳体表面，也不会直接磕碰旋钮。

安装边界上，这款变频单元采用标准的导轨安装结构，背部预留了DIN导轨的卡扣位，可以直接卡在电气柜内的35mm标准导轨上，不需要额外打孔固定，同时壳体底部也预留了螺丝固定孔，如果是壁挂安装或者设备侧板直接安装的场景，可以用螺丝直接锁紧，适配两种安装方式。接线端子全部布置在壳体的下部区域，接线时线缆从下方进入，不会遮挡正面的操作面板，强电输入、输出端子和弱电控制端子之间做了隔离筋设计，避免接线时强电弱电误碰，也能减少强电对弱电控制信号的干扰。壳体的合缝处采用止口结构，上下壳体装配后止口互相咬合，能达到基础的防尘防护等级，适合普通工业车间的使用环境，不需要额外做密封处理就能满足IP20的防护要求，防止手指误触内部带电部件。

整个压铸壳体的壁厚设计均匀，所有转角位置都做了工艺圆角，避免压铸时应力集中导致的壳体开裂，安装功率模块的位置做了加厚处理，保证平面度满足散热贴合的要求，不会因为壳体变形导致功率模块和散热面之间出现间隙影响散热效果。操作面板的安装位预留了排线的走线槽，内部的控制板、功率板安装柱都和壳体一体化压铸成型，后续装配不需要额外加装铜柱，直接用自攻螺丝就能固定电路板，减少装配工序的零件数量，提升装配效率。这类小型变频单元的结构设计，核心是在有限的体积内平衡散热、防护、操作便利性三个核心需求，不需要追求过高的防护等级，而是针对现场安装、运维的实际痛点做优化，比如就近安装时的操作便捷性、长期运行的散热可靠性、装配生产的工艺便利性，都是这类产品结构设计时需要优先考量的点，很多同类产品在设计时容易忽略压铸工艺的成型限制，导致鳍片太薄、筋条过多出现成型不良，或者壁厚不均导致壳体变形，这款结构在筋条布局、壁厚过渡上都做了对应的优化，能适配常规的压铸生产工艺，不需要特殊的压铸设备就能批量生产。
