6欧姆68毫米方形安装扬声器结构

日常做消费类电子、小型工控音频终端的结构设计时，这类小尺寸全频扬声器是选型库里的高频选项，尤其是带方形安装法兰的款式，比圆形无固定边的单元更适配紧凑设备的壳体装配，不用额外设计压圈就能完成牢靠固定，能省不少内部堆叠的空间。

从实际使用场景来看，这款68毫米口径的6欧姆扬声器，覆盖的适配范围很广：桌面小型有源音箱的副箱单元、台式电脑机箱内置的报警提示喇叭、商用自助终端的语音播报组件、小型门禁设备的对讲发声单元、甚至是入门级便携扩音设备的全频发声单元，都能见到同规格产品的身影。这类阻抗6欧姆的单元，对驱动电路的适配性比较友好，既可以搭配小功率AB类功放板使用，也能直接对接多数主控板自带的D类音频输出引脚，不用额外做阻抗匹配电路，能简化终端设备的电路设计流程。

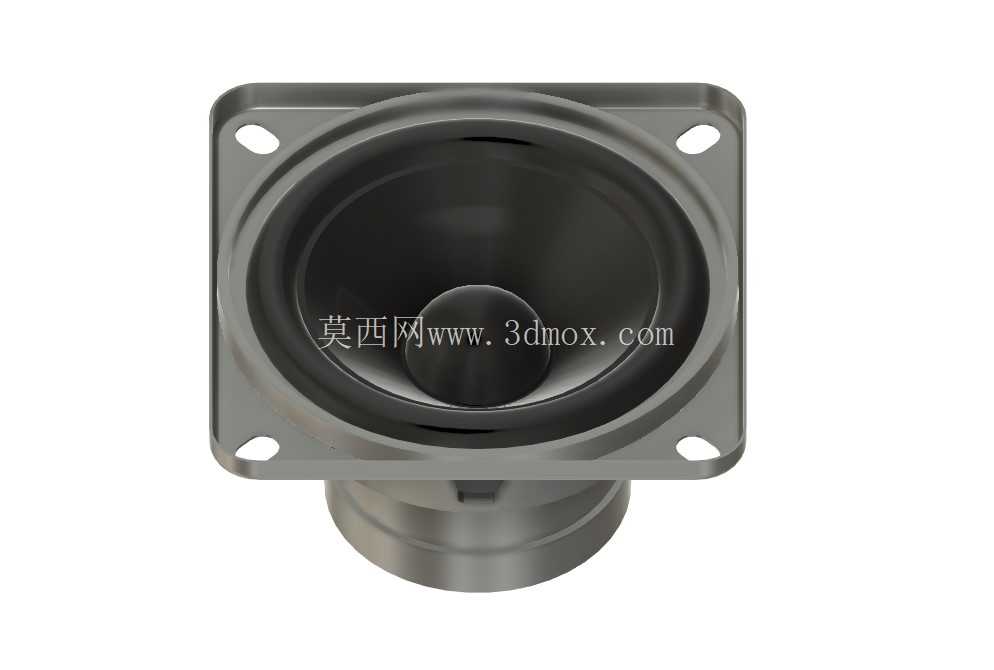

从结构设计的角度拆解，这款单元的方形法兰边是核心的安装基准，法兰四个角预留的沉头安装孔，刚好适配M3规格的十字螺丝，安装时可以直接从壳体外侧穿入螺丝锁紧，不用在壳体内部预留螺母柱的操作空间，对壁厚2-3毫米的塑料壳体、1-2毫米的薄金属壳体都有很好的适配性。法兰边的整体外廓尺寸控制在70毫米见方，安装孔的中心距刚好落在68毫米的节圆上，和行业内同规格单元的安装尺寸完全兼容，做产品迭代替换时不用重新开模调整壳体的安装位，能大幅缩短改款周期。单元本体的磁路部分向后凸出的高度控制在合理范围，算上振膜的正向突出量，整体安装深度不会超过35毫米，在做内部空间堆叠时，只要在壳体背面预留出对应深度的腔体，就能避免磁钢触碰内部电路板或者其他结构件，同时还能留出足够的后腔空间，优化低频段的发声效果。

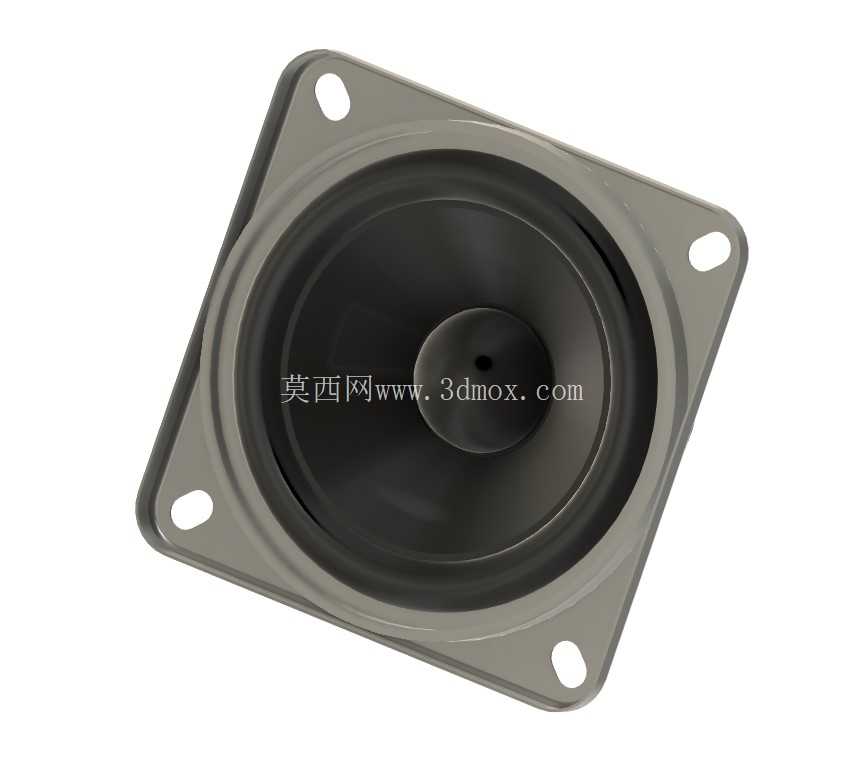

振膜部分采用的是常规的纸质复合盆搭配橡胶折环，折环的顺性经过调校，在额定功率下的线性冲程能满足日常语音播报、中低频音乐回放的需求，不会因为冲程过大出现擦圈的问题。中心的防尘帽采用凸面设计，既能避免灰尘进入磁隙影响音圈运动，也能一定程度上优化高频段的扩散角度，让正前方±30度范围内的听感不会出现明显的高频衰减。法兰边和盆架采用一体化的压铸结构，相比传统的铁皮冲压盆架，结构强度更高，安装锁紧时不会出现盆架变形的问题，能长期保证振膜和磁路的同轴度，减少长期使用后的失真问题。

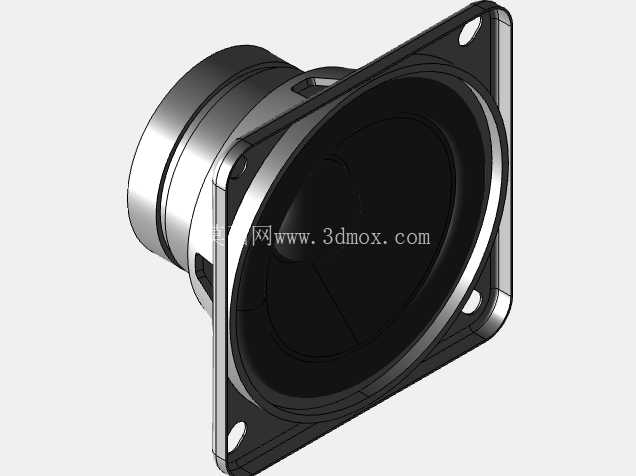

做这类单元的三维建模时，首先要抓准安装法兰的基准面，把四个安装孔的位置度公差控制在0.1毫米以内，避免实际装配时出现螺丝孔错位的问题；其次要准确还原磁路部分的外径和凸出高度，方便结构工程师做内部空间的干涉检查；振膜部分的曲面弧度要和实际产品一致，做外观渲染或者壳体开窗设计时，能准确匹配出声孔的覆盖范围，避免出现声孔和振膜位置偏移影响发声效果的问题。另外还要注意盆架上的走线槽位置，建模时预留出焊片和引线的空间，避免装配时引线被壳体压断，造成接触不良的故障。

在实际选型验证阶段，这类单元的安装边界需要特别注意：法兰边和壳体安装面之间要预留0.5毫米左右的密封泡棉安装位，既能防止声音从安装缝隙处漏出影响低频效果，也能抵消壳体平面度误差带来的安装应力，避免盆架被挤压变形。如果是用在户外设备上，还可以在振膜前方增加一层防水透声膜，建模时要提前留出膜片的安装空间，不会和振膜的运动行程产生干涉。
