朗视TG100GSM网关通信设备结构

做通信机房布局、弱电集成项目的结构工程师大多接触过这类小型GSM语音网关，这次还原的朗视TG100三维结构，完全参照实机的装配尺寸、接口位置做1:1复刻，没有做任何外观简化，不管是做机柜排布的碰撞校验，还是定制设备外壳、做散热风道模拟都能直接用。先从实际落地的场景说，这类设备常部署在企业IP语音组网、工业物联网数据回传、小型呼叫中心的外线接入节点，不少做Asterisk、FreePBX系统部署的集成商，在项目前期做机房规划时，最头疼的就是没有精准的设备模型，算不准机柜U位占用、走线空间预留，甚至会出现设备装好后和理线架、PDU电源干涉的问题，这个模型把接口的突出量、天线的转动范围都做了参数化还原，能直接导入装配体做干涉检查。

设备本身的功能定位是把GSM蜂窝网络和VoIP网络做协议转换，实现移动网络语音线路和IP电话系统的对接，所以结构设计上优先考虑的是信号稳定性和部署灵活性。外壳采用铝合金挤压成型加两端端盖封装的结构，主体壳体的截面是带圆角的矩形，边角做了R3的圆弧过渡，既避免钣金锐边划伤施工人员，也能在多设备并排安装时减少磕碰掉漆。壳体表面做了黑色磨砂氧化处理，抗指纹的同时也能提升被动散热效率——这类设备长期运行时主芯片的温升在25℃左右，全金属外壳能把内部热量均匀导到壳体表面，不需要额外加散热风扇，也就避免了风扇积灰、寿命短的问题，适合无人值守的弱电井、机柜角落部署。

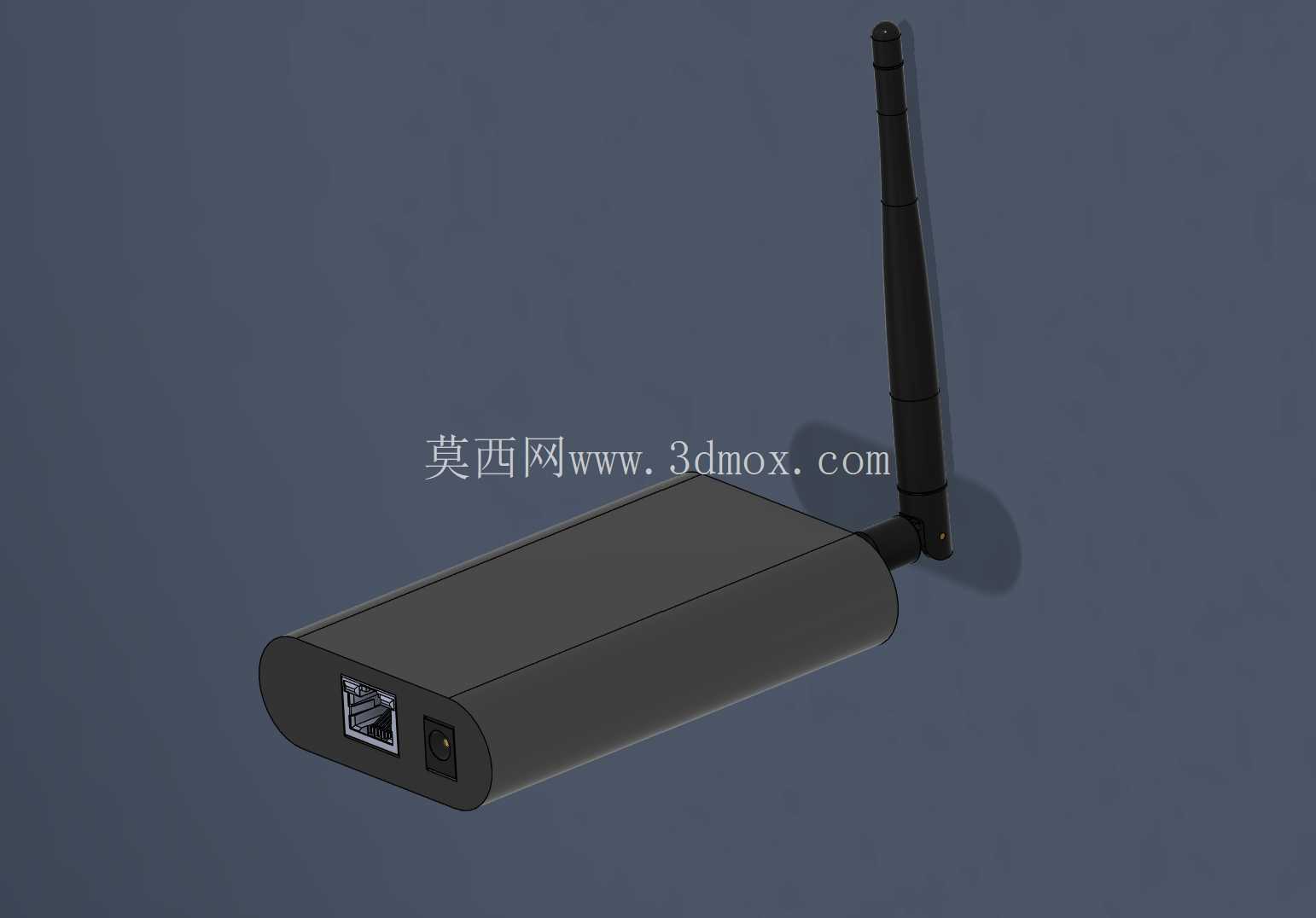

接口布局集中在设备的一端，从左到右依次是RJ45以太网口、直流电源插孔，两个接口的中心距严格按照实机测量的18mm设置，RJ45口做了带屏蔽壳的结构还原，插上网线后水晶头的突出长度是12mm，做机柜走线规划时要预留至少15mm的网线弯曲半径，避免网线弯折过度导致链路不稳定。电源插孔采用的是5.5*2.1mm的标准DC座，和市面上常见的12V1A电源适配器完全匹配，模型里也还原了电源插头插入后的突出量，不会出现布局时没留空间导致电源适配器顶到相邻设备的问题。

外置天线采用SMA接头连接在设备侧端，天线可以做水平360度旋转、垂直90度弯折调整，模型里把天线的转动副做了约束，导入装配后可以直接调整天线角度，模拟实际安装时的信号最优朝向——比如设备放在金属机柜内部时，天线要调整到垂直朝上的角度，尽量减少金属壳体对信号的屏蔽，如果是放在开放式机架上，天线可以稍微倾斜避开周边的无线设备干扰。天线本身的长度是108mm，直径10mm，做高密度设备排布时，要注意相邻设备的天线不要互相干涉，至少预留20mm的间隙避免信号遮挡。

安装方式上，这款设备支持桌面平放和壁挂两种模式，底部有两个壁挂孔位，孔距是70mm，适配M4的自攻螺丝，模型里还原了壁挂孔的沉台结构，做壁挂安装的支架设计时，可以直接提取孔位坐标做定位，不需要再反复测量实机。设备平放时的四个脚垫高度是2mm，能把壳体抬离安装面，留出底部的空气流通间隙，帮助散热，同时也能避免桌面的水渍、灰尘直接进入壳体缝隙。

从建模思路来说，整个模型采用自顶向下的装配设计逻辑，先画主体壳体的基准面，再依次切割出接口开孔、天线安装位、端盖卡扣槽，所有的开孔位置都和内部PCB板的安装柱做了对齐，保证结构和实际硬件的装配关系一致。壳体的壁厚是1.2mm，符合铝合金挤压工艺的最小壁厚要求，端盖和主体的配合间隙是0.1mm，卡扣的扣合量做了0.3mm，既保证装配后不会松动，也方便后期维护时拆开外壳。做定制外壳改装的用户，可以直接在这个模型基础上修改壳体结构，比如增加导轨安装卡扣、扩展串口开孔，不需要重新测绘基础尺寸，能省不少前期测绘的时间。

另外在做机房可视化项目时，这个模型的材质做了分色处理，金属壳体、塑料天线、金属接口的材质都做了区分，渲染出来的效果和实机几乎一致，做项目汇报的可视化动画时，不需要再重新调整材质参数。对于做工业物联网网关部署的工程师来说，还可以基于这个模型做设备的信号覆盖范围模拟，把天线位置作为信号源点，结合现场的建筑结构模型，计算最优的设备安装点位，避免出现信号盲区。
