带0.96寸OLED屏的ESP8266控制外壳结构

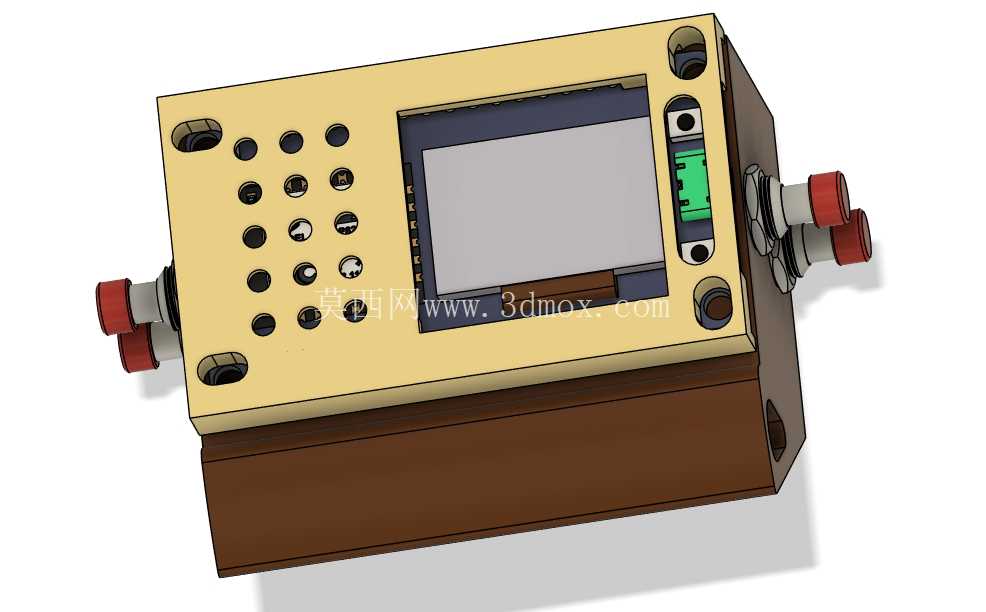

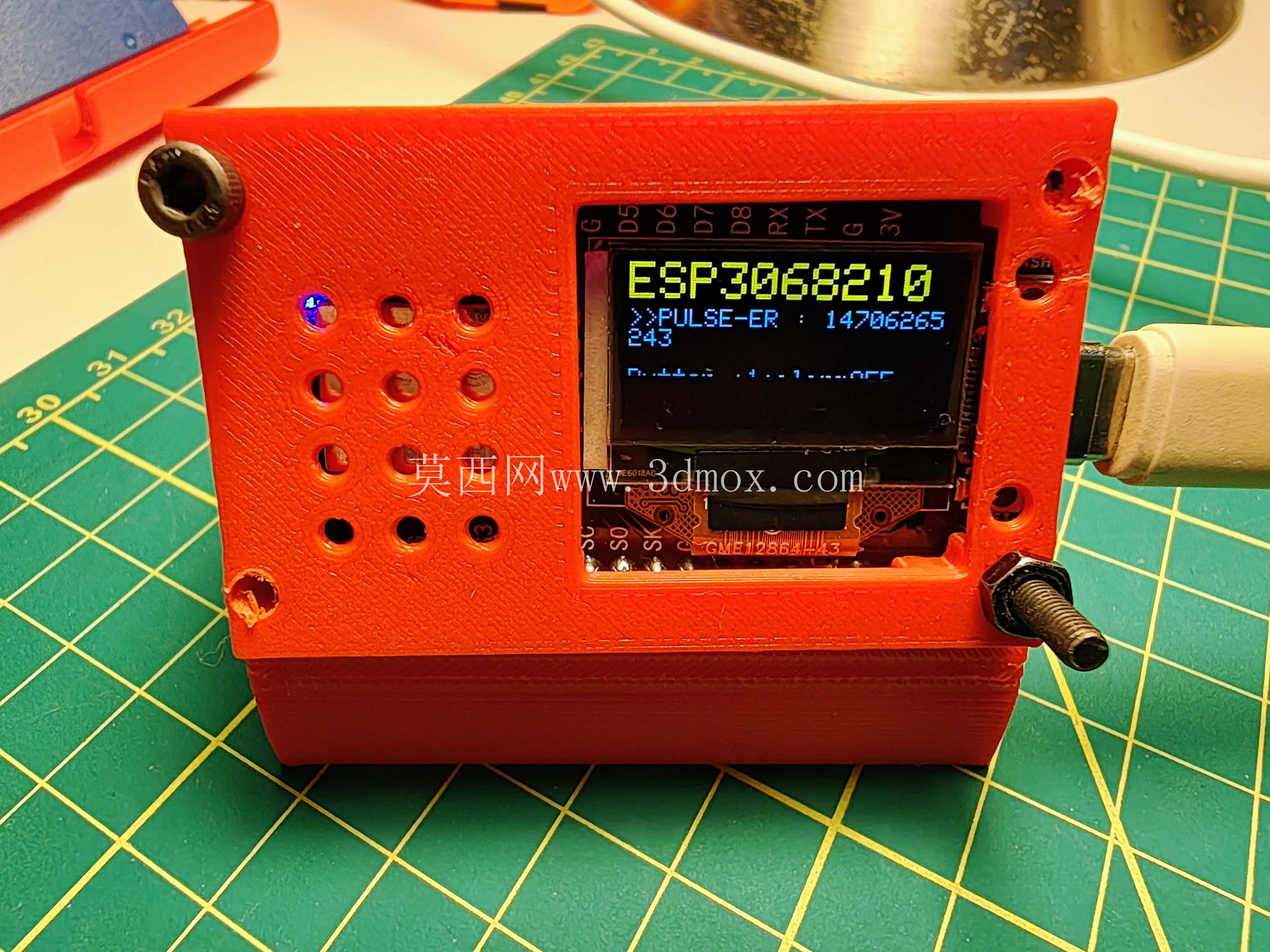

　　这款嵌入式控制壳体主要面向小型物联网终端、桌面级传感采集节点、简易工业现场数据采集装置的应用场景，适配搭载0.96寸OLED显示屏的ESP8266核心板使用，可直接嵌入到小型设备操控面板、试验台数据采集端、小型自动化工位的状态显示模块中，作为核心控制板的防护与安装载体。从实际使用需求出发，壳体正面预留了对应0.96寸OLED屏幕的矩形开窗，屏幕安装位周边做了0.2mm的限位凸台，可直接卡入屏幕模组，避免屏幕移位，同时保证屏幕表面与壳体正面齐平，不会出现凸起积灰或者凹陷误触的问题。

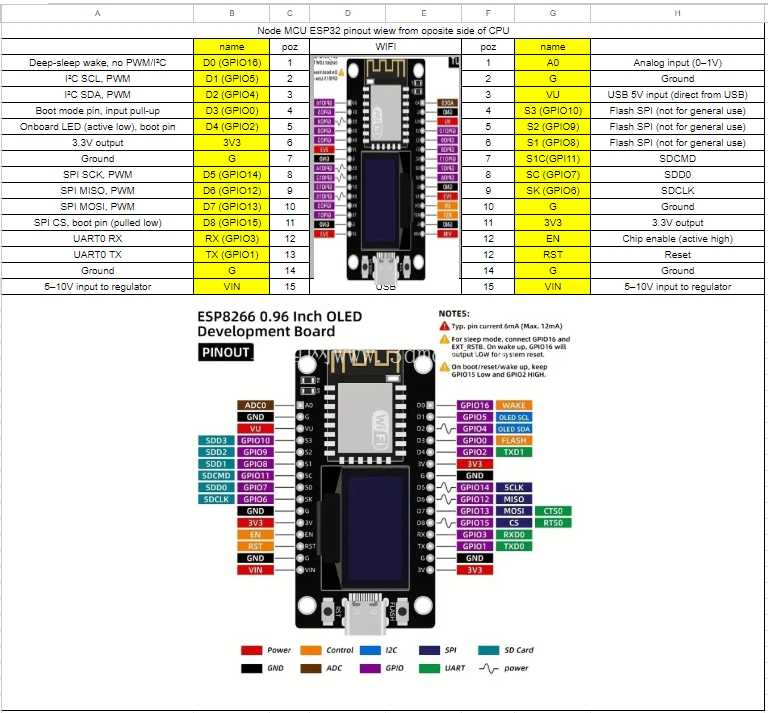

　　屏幕左侧的阵列开孔对应核心板上的功能按键、状态指示灯位置，每个开孔的直径根据对应元件的尺寸做了差异化设计，按键开孔直径略大于按键帽外径0.3mm，既保证按键按压行程不受阻碍，又能避免按键晃动偏移，指示灯开孔直径控制在3mm，刚好能透出LED光线，不会出现光线散射导致状态辨识度下降的问题。壳体两侧预留了外接接口的安装位，可直接固定接线端子或者旋钮电位器，接口位置与内部核心板的GPIO12、GPIO14引脚位置完全对齐，内部走线空间预留了5mm的间隙，可容纳杜邦线或者焊接的飞线，不会出现壳体合盖时压线导致线路短路的问题。

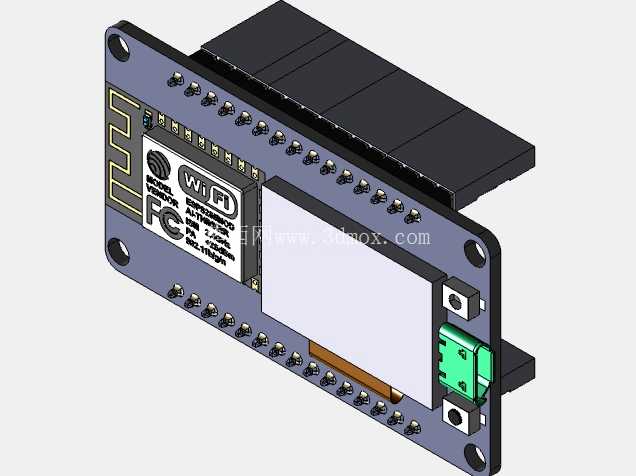

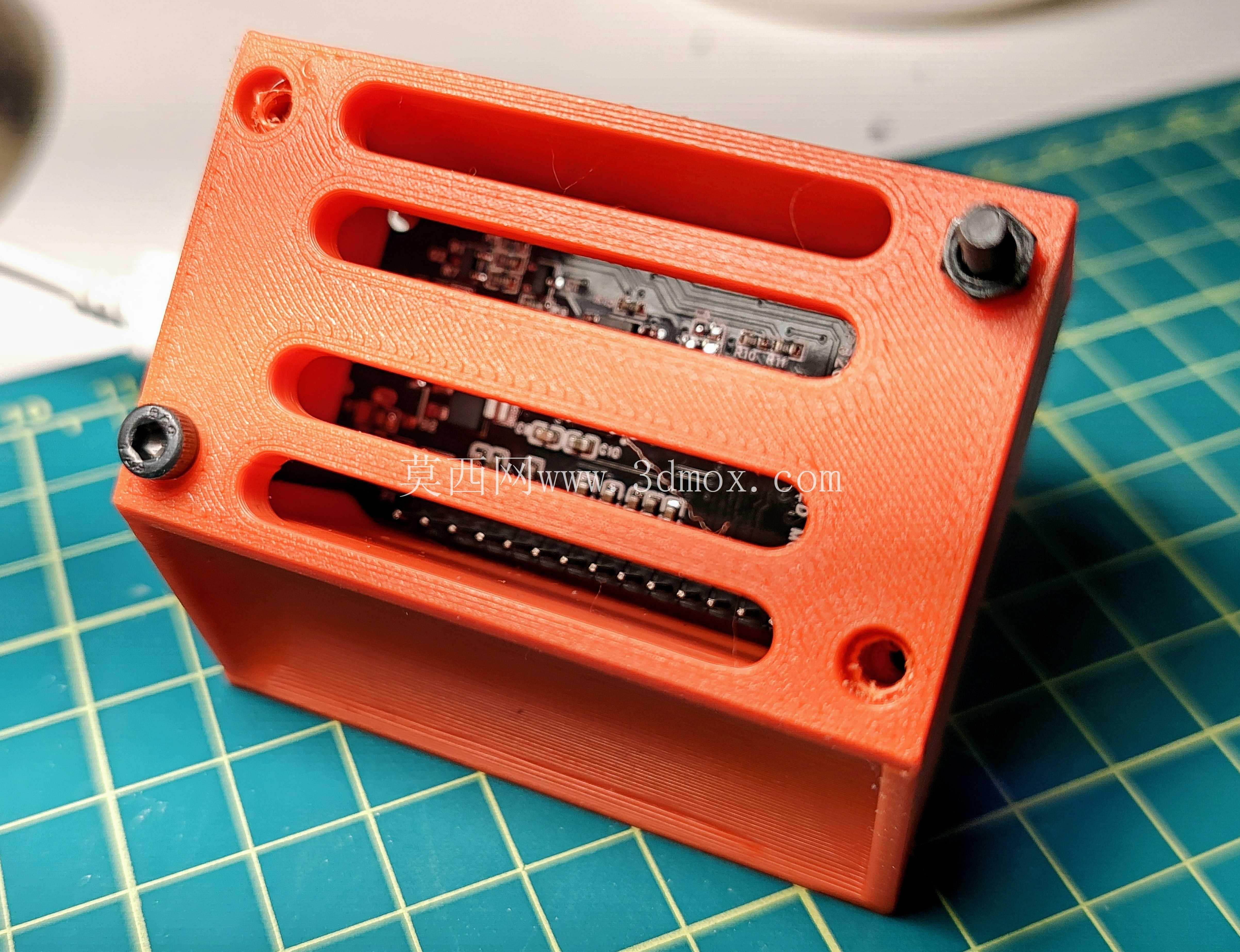

　　设计过程中优先考虑了电路板的安装定位，壳体内部四角设置了定位柱，定位柱高度与核心板安装孔的高度匹配，核心板放入后可直接通过自攻螺丝固定，不需要额外增加支撑柱，减少装配零件数量。壳体上下盖采用卡扣加螺丝的双重固定方式，侧边卡扣可实现快速定位合盖，四角的螺丝孔可保证长期使用过程中壳体不会因为震动出现松脱，适合在有轻微震动的设备现场使用。安装边界方面，壳体整体为长方体结构，背部做了平直的安装面，预留了两个M3的安装孔，可直接通过螺丝固定在设备面板或者安装支架上，安装孔的中心距经过核算，可适配常见的小型电气安装盒的孔位标准，不需要额外打孔改造。

　　壳体侧面的接口开孔做了倒角处理，避免穿线时划伤线材绝缘层，正面的屏幕开窗边缘做了0.1mm的圆角，不会出现割手的问题，同时也能减少屏幕边缘的应力集中，避免屏幕因为挤压出现碎裂。实际使用中，这款壳体可直接将核心板、屏幕、外接接线端子整合为一个独立的控制模块，不需要额外设计安装结构，可快速集成到各类小型物联网设备中，比如环境参数采集节点、小型设备运行状态监控终端、简易人机交互操控端，既可以作为独立的桌面式调试终端使用，也可以嵌入到设备内部作为内置控制单元。内部空间设计上，除了核心板和屏幕的安装位，还预留了小型传感器模块的安装空间，可直接搭载温湿度、光照等小型传感模组，不需要额外扩展壳体尺寸，整体结构紧凑，空间利用率高，避免了多余空间带来的体积浪费。壳体壁厚设置为2mm，采用常见的工程塑料注塑或者3D打印都可实现，壁厚均匀，不会出现注塑缩痕或者打印变形的问题，转角位置全部采用R1的圆角过渡，既提升了结构强度，也优化了加工工艺性。
