带LED显示功能的创意数字时钟结构设计

这款带LED显示的数字时钟，在民用计时场景、公共区域导视场景、工业设备计时模块场景中都能适配，区别于传统指针式时钟的纯机械传动逻辑，它把数字显示与环形刻度标识做了融合设计，既保留了用户对传统时钟环形刻度的视觉认知习惯，又通过LED数字直读的方式降低了读时误差。从实际用途来看，它既可以作为独立桌面计时装置使用，也可以嵌入到工业控制柜面板、公共导视牌、智能家居中控面板中作为配套计时模块，适配不同安装场景的视觉识别需求。

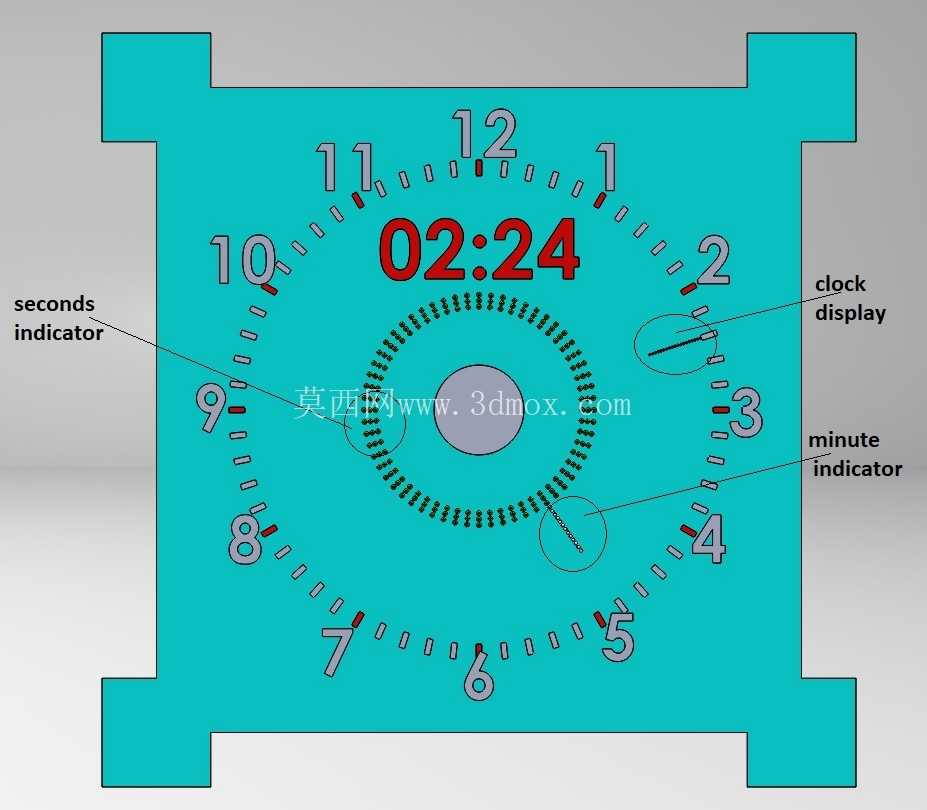

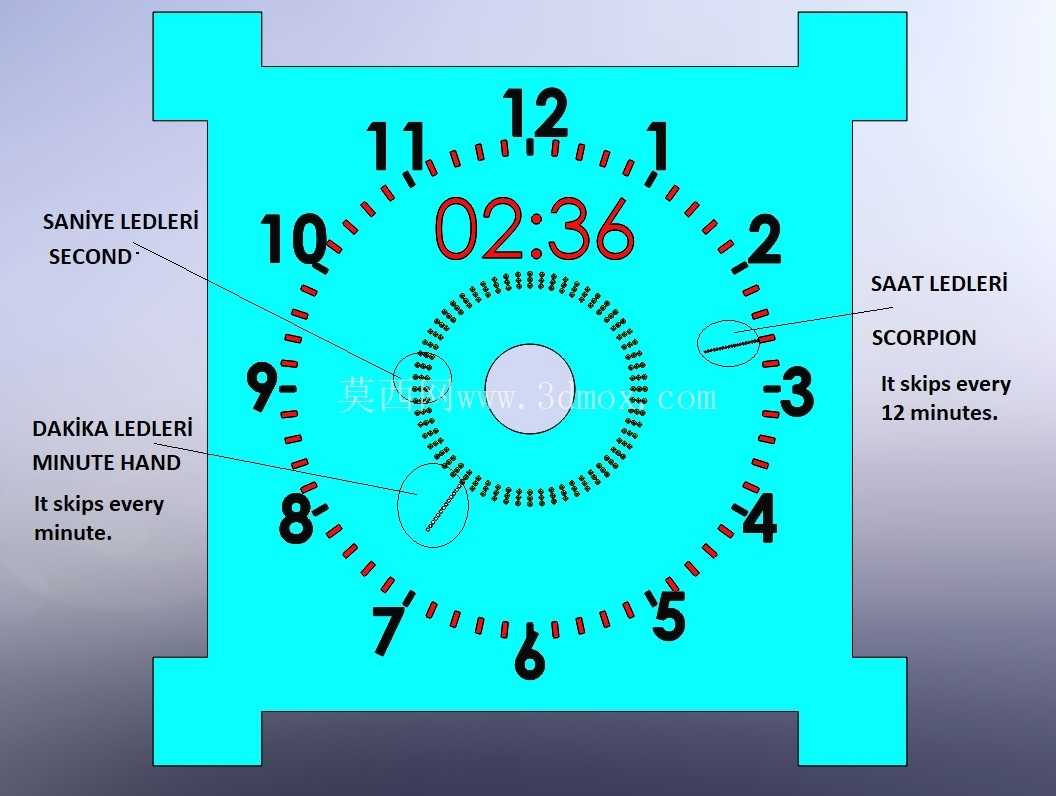

在功能特性设计上，它做了三层功能分区：最中心的红色LED数字区直接显示小时与分钟数值，满足快速读时的需求；中间环形的点状刻度带对应秒级计时，每一个点状标识对应一秒的走时进度，秒针走时逻辑做了跳分设计，每经过一分钟对应刻度点会做状态切换，降低持续走时的功耗；最外层的1-12阿拉伯数字环形刻度区，对应传统时钟的小时刻度标识，兼顾习惯看指针式时钟用户的读时习惯，同时在刻度旁做了功能标识区分，分别对应秒针、分针、时针的走时区域，避免不同走时部件的视觉混淆。

设计思路上，没有采用常规时钟的圆形外壳结构，而是做了带四个定位凸耳的方形安装基座，基座四个角的凸耳上预留了安装孔位，方便直接通过螺丝固定在安装面板上，不需要额外做固定支架。外壳主体的显示区域做了内凹设计，LED显示模块嵌入在内凹腔体内，表面覆盖透明防护层，既可以避免日常使用中剐蹭损坏LED灯珠，也能减少环境光反射对数字显示清晰度的影响。走时机构的布局上，把驱动电路板放在基座的背部空腔内，显示层与驱动层之间通过排线连接，减少正面显示区域的布线占用，让正面显示区域更整洁。

外形尺寸与安装边界方面，整体基座为正方形结构，四个凸耳向外延伸的尺寸控制在安装面板的标准开孔范围内，安装时只需要在面板上开出对应方形的嵌入孔，把时钟主体嵌入后通过四个凸耳的螺丝孔锁紧即可，嵌入深度适配常规面板的厚度范围，背部预留的接线空间可以容纳驱动电路板与供电接线，不会因为接线挤压导致面板安装不平整。显示区域的刻度与数字做了大小梯度设计，中心LED数字的字号最大，保证远距离也能清晰识别时间，外层小时刻度字号次之，中间秒级点状刻度最小，形成清晰的视觉层级，不同距离下都能快速获取需要的时间信息。供电模块的设计适配常规低压直流供电，既可以通过外接电源适配器供电，也可以适配内置电池的供电方案，满足无外接电源场景的使用需求。走时精度的控制上，采用晶振分频的走时逻辑，比传统机械时钟的走时误差更小，长时间使用也不需要频繁校准时间。在结构细节上，各个LED灯珠的安装位做了遮光隔层设计，避免相邻灯珠的光线串扰导致数字显示发虚，每个灯珠的发光角度经过调整，保证正面120度视角范围内都能清晰看到显示内容，不会出现侧看偏色或者看不清的问题。外壳的边角做了圆角过渡处理，安装时不会划伤操作人员，也避免应力集中导致外壳边角开裂。
