400kV三极受电弓隔离开关带接地棒结构

在超高压输配电系统的户外敞开式变电站场景中，这类400kV电压等级的三极受电弓式隔离开关，承担着线路无负荷状态下的电气隔离、检修工况下的安全接地核心功能，是高压配电装置里不可缺少的开断类设备。不同于常规水平断口、垂直断口的隔离开关结构，受电弓式的伸缩抬升结构，能在有限的相间距离、垂直安装空间内，满足400kV电压等级要求的对地绝缘间隙、断口绝缘距离，尤其适合用地紧张的城区变电站、或者改扩建的老旧站场升级改造场景，不需要大幅调整原有母线排布与支架基础位置，就能替换老旧开关设备实现电压等级的适配。

从结构功能逻辑来看，整套设备分为三个独立的极柱单元，每极对应一相输电线路，极柱本体采用高强度绝缘瓷套或者复合绝缘套管作为主绝缘支撑，内部集成导电杆传动机构，顶部的受电弓式动触头结构，在分闸状态下收缩折叠在极柱侧方，尽可能缩小设备整体的横向占位；合闸过程中，传动机构带动导电杆抬升伸展，最终动触头与上方的母线静触头稳定压接，导通额定工作电流，断口位置完全封闭在空气绝缘间隙中，不存在绝缘介质老化带来的泄漏风险。配套的接地棒结构与主开关触头设置有强制机械闭锁，只有主开关完全分闸、断口绝缘距离满足安全要求后，接地棒才能动作合闸，将出线侧的残余电荷导入接地网，完全避免检修作业时的带电风险，闭锁结构采用纯机械联锁，不依赖电气二次回路的信号判断，从机械结构根源上杜绝误操作的可能。

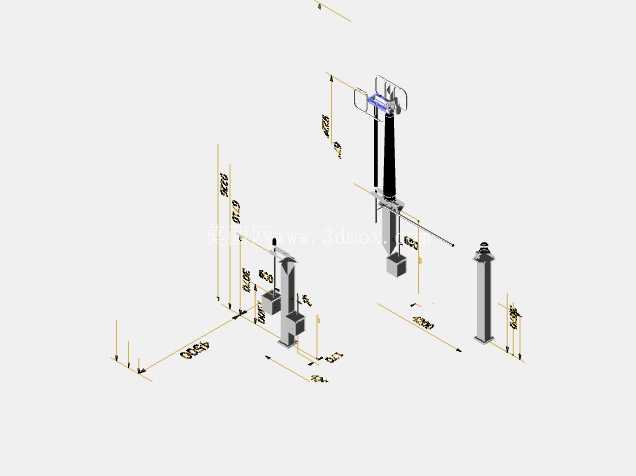

做三维结构设计时，首先要锚定的是安装边界尺寸：单极设备的底部安装法兰采用标准化的螺栓孔位排布，适配变电站通用的水泥支架或者钢结构支架安装，不需要额外制作过渡安装板；极柱的垂直高度要匹配400kV电压等级下的对地安全距离，保证带电部分到接地支架、到相邻相设备的空气间隙满足工频耐压、雷电冲击耐压的绝缘要求，避免极端天气下的闪络放电。受电弓动触头的运动轨迹要做全程的干涉校验，分闸折叠状态下，导电臂的所有活动部件不能和极柱本体、接地棒、相邻相的设备产生运动干涉，合闸到位后，触头的接触压力要控制在合理区间，既要保证长期通流时的接触电阻足够小，避免大电流下的触头过热，也要避免压力过大导致传动机构负载超标，影响操作机构的使用寿命。

接地棒的转动轴线设置在极柱侧下方，合闸时接地触头向上运动，与出线侧的接地静触头可靠接触，分闸时接地棒向下转动收回到极柱侧的安全位置，不会侵占主断口的绝缘空间。整套设备的传动连杆采用三极联动设计，操作机构安装在边相极柱的侧方，通过水平连杆带动另外两极同步动作，保证三相同期性满足标准要求，不会出现某一相提前或者滞后分合闸的情况，避免线路操作过电压。从建模细节来看，所有的铰接位置都预留了合理的配合间隙，模拟实际加工时的公差累积，导电接触部位的接触面做了镀银层的结构示意，绝缘件的爬电距离按照户外污秽等级的要求做了伞裙结构排布，保证雨天、雾天等恶劣工况下的绝缘性能。

在设备选型适配阶段，这类结构的隔离开关相比传统的剪刀式、双臂折架式隔离开关，整体的运动部件更少，日常维护的工作量更低，外露的传动铰接点都设置有密封防尘罩，适合户外长期运行的工况，不需要频繁加注润滑脂或者更换磨损部件。安装时的基础载荷计算也更友好，单极设备的整体重量控制在合理区间，原有老旧站场的支架不需要做额外的加固处理，就能满足承重要求，大幅降低改扩建的施工成本与停电周期。做三维建模过程中，需要重点校验的是不同温度工况下的结构变形，因为金属导电臂的长度较长，极端高温、低温下的热胀冷缩量会影响触头的接触位置，所以在触头结构上设计了一定的自适应调节余量，保证不同环境温度下都能可靠接触，不会出现合闸不到位或者接触压力不足的问题。
