硫酸铜湿法冶炼分离生产线成套装置

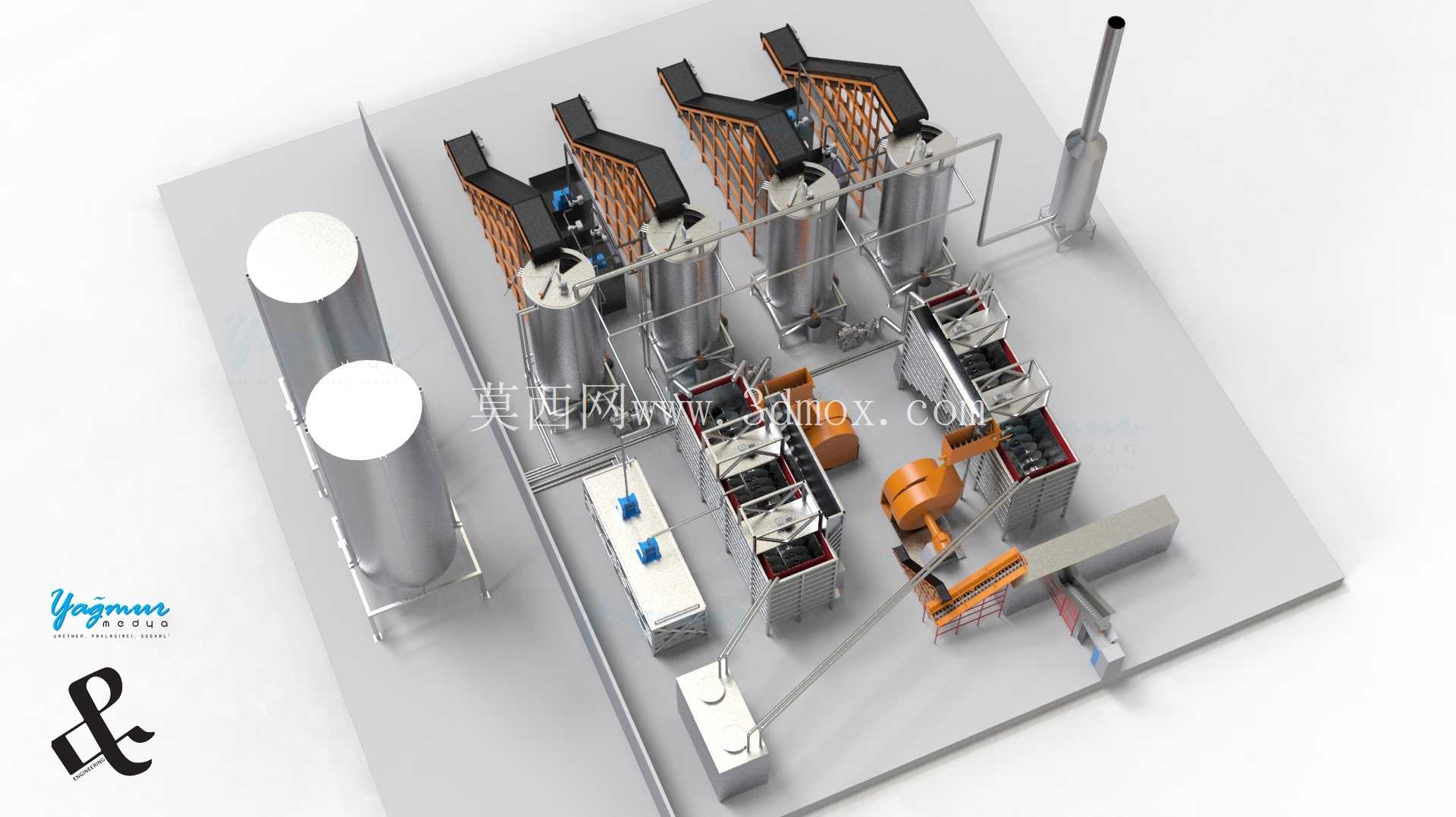

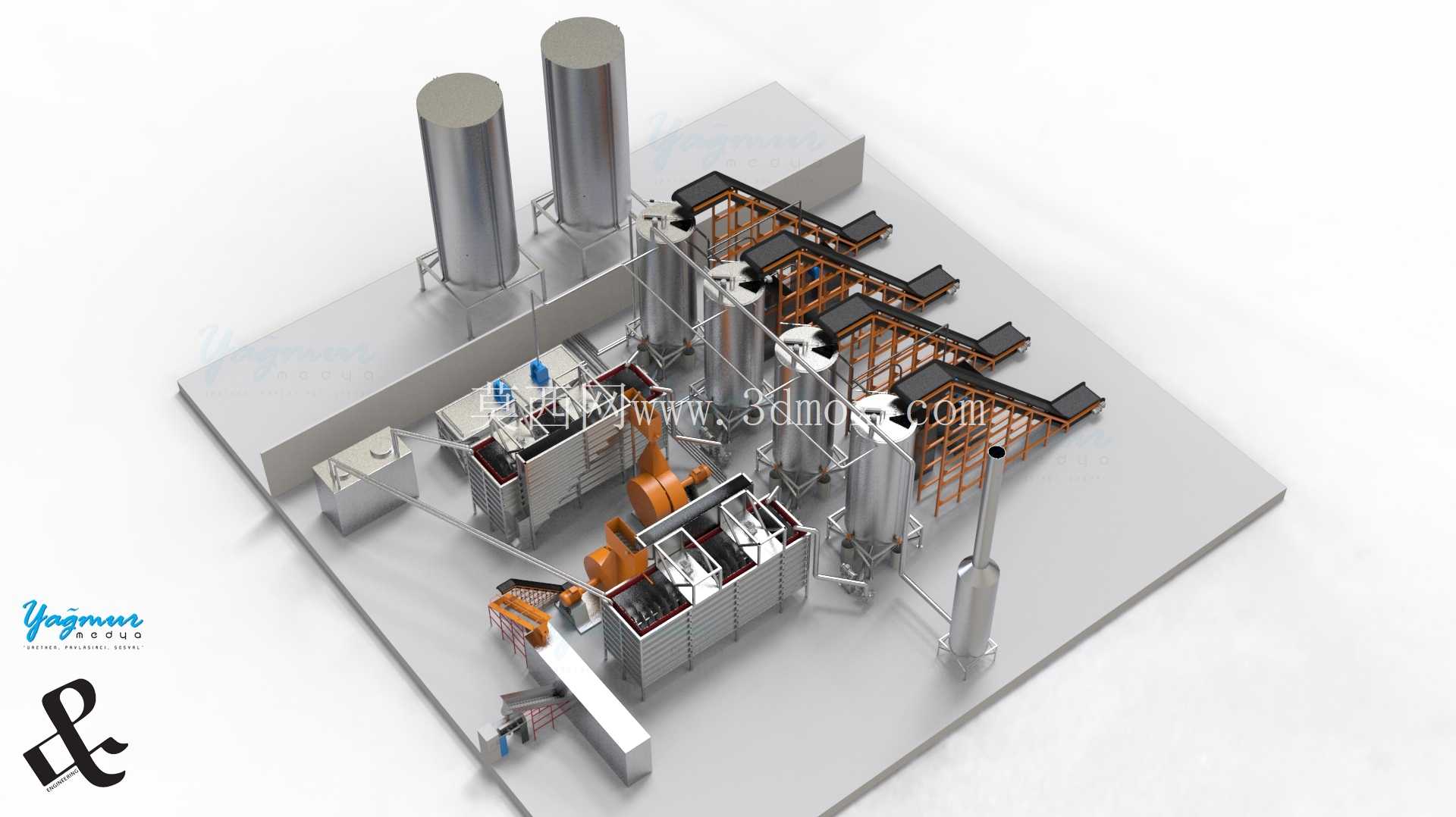

　　这套装置针对含铜固废、低品位铜矿石的湿法提铜场景设计，覆盖从原料接收到成品硫酸铜产出的全流程工序，可直接对接矿山采选末端、有色金属冶炼厂阳极泥处理工段的物料输入接口，解决传统分散式设备排布带来的物料转运损耗大、工艺参数难统一管控的问题。整套产线采用立体式排布逻辑，将大容积储料、浸出反应单元设置在架高平台区域，借助重力势能完成不同工序间的物料自流，减少冗余泵送设备的配置，同时压缩整体占地边界，适配中小型冶炼车间的厂房层高与柱网布局，安装时仅需按照预设的地脚预留孔完成平台支腿固定，无需额外搭建大规模混凝土基础结构。

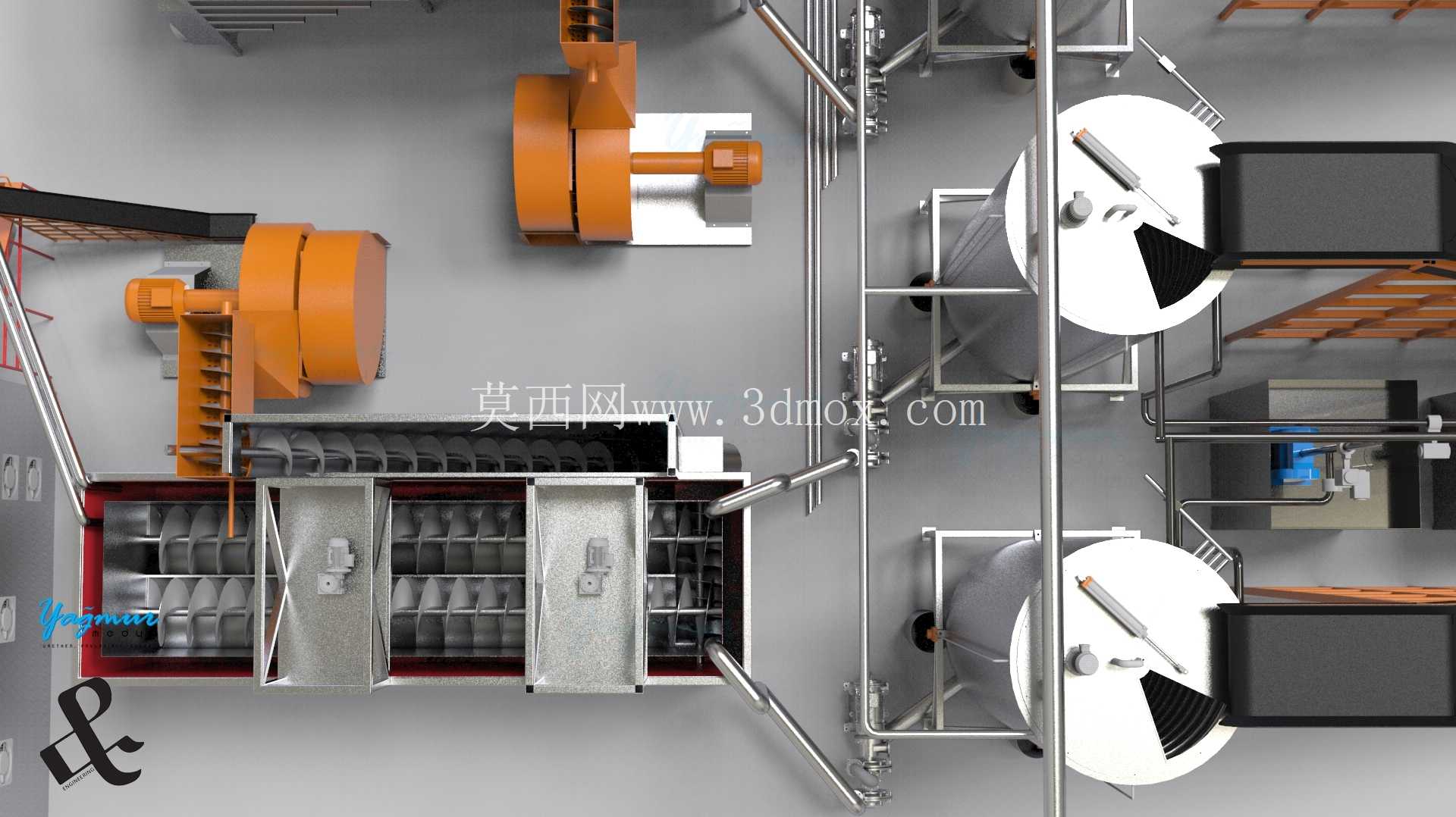

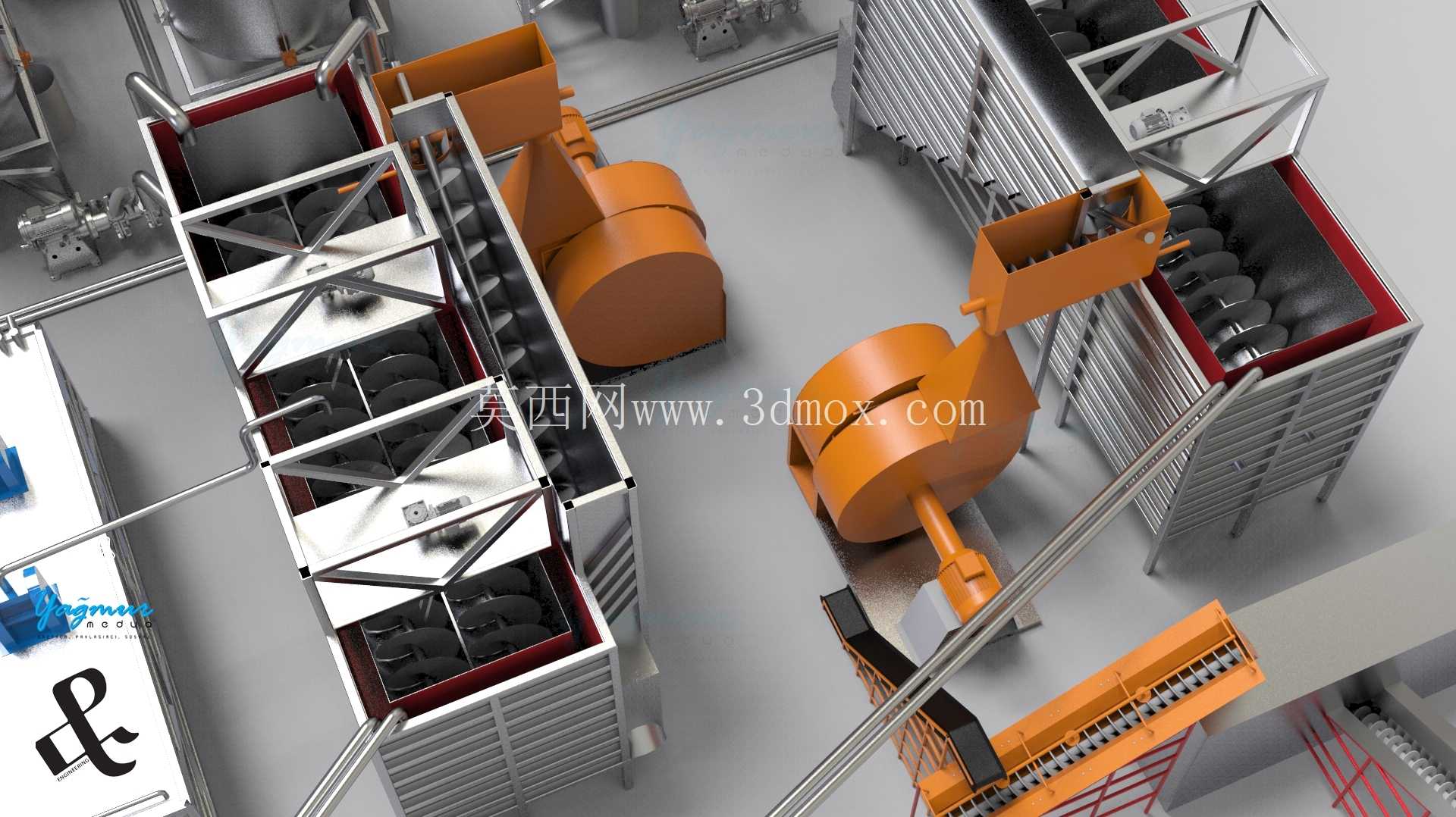

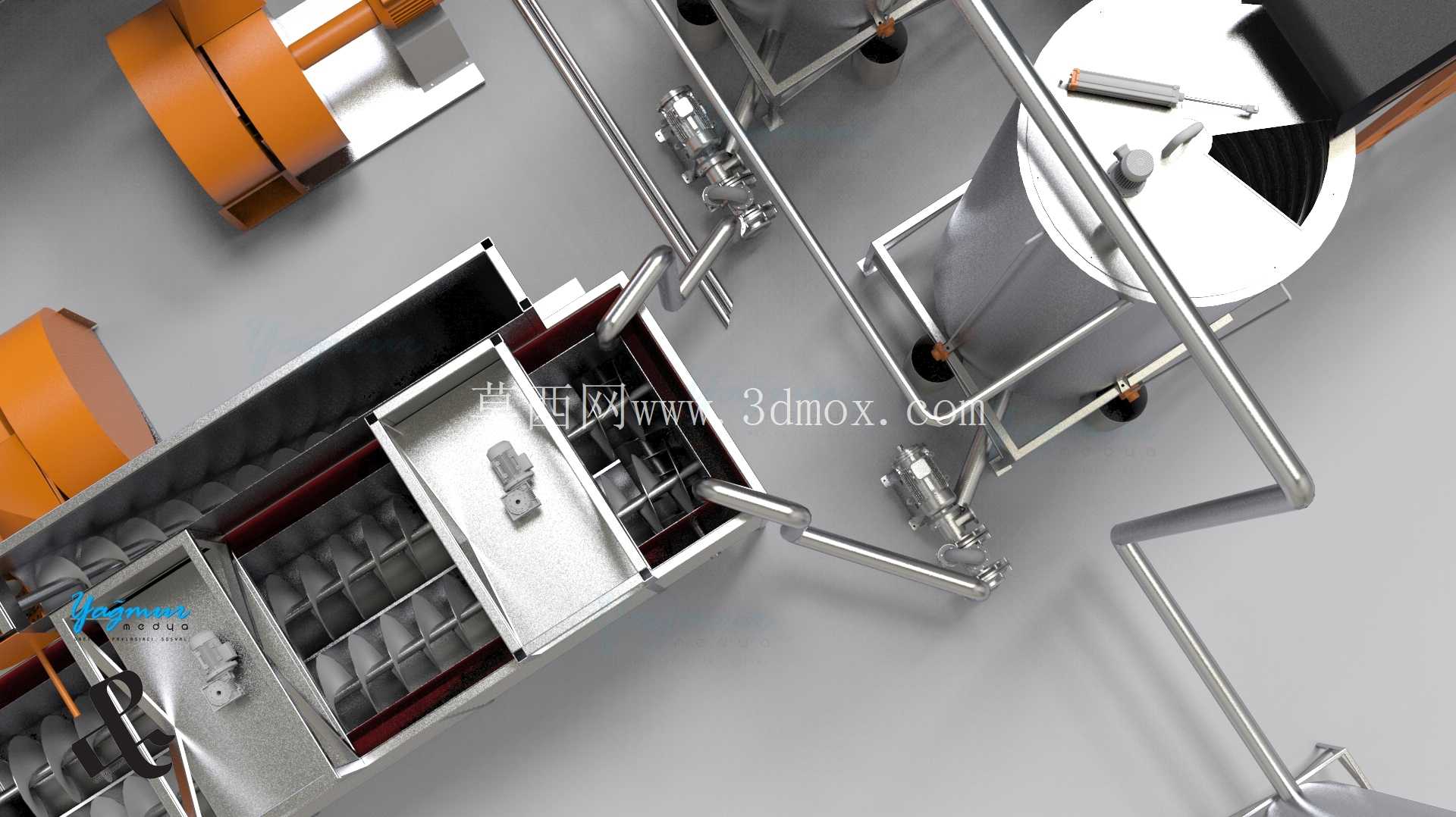

　　原料预处理段配置了多级破碎与均化单元，入料斗自带格筛拦截大尺寸异物，破碎后的物料通过螺旋输送机构送入混料槽，在混料槽内完成与浸出药剂的预混合，螺旋叶片的螺距从入料端到出料端逐步收窄，既可以控制物料输送速度保证混合均匀度，又能在末端形成一定的料封效果，避免浸出段的腐蚀性气体溢出到预处理车间。浸出单元采用多槽串联的结构设计，每个槽体配置独立的搅拌与温控组件，槽体接触腐蚀介质的区域选用耐磨耐腐蚀合金衬层，可承受矿浆长期冲刷与酸性介质腐蚀，槽体之间通过溢流管连接，可根据原料含铜品位调整串联槽体的数量与浸出停留时间，灵活适配不同成分的入料特性。

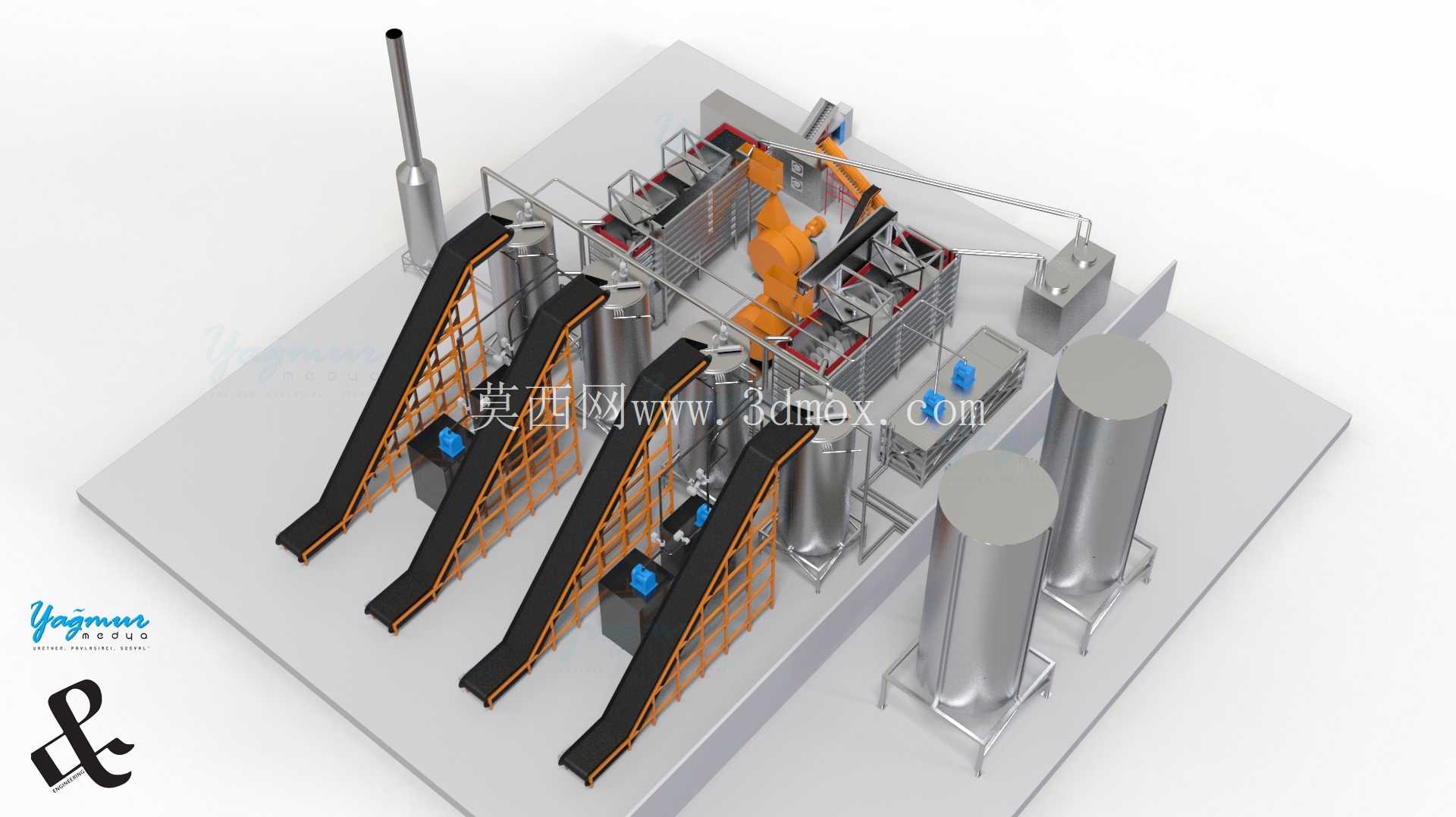

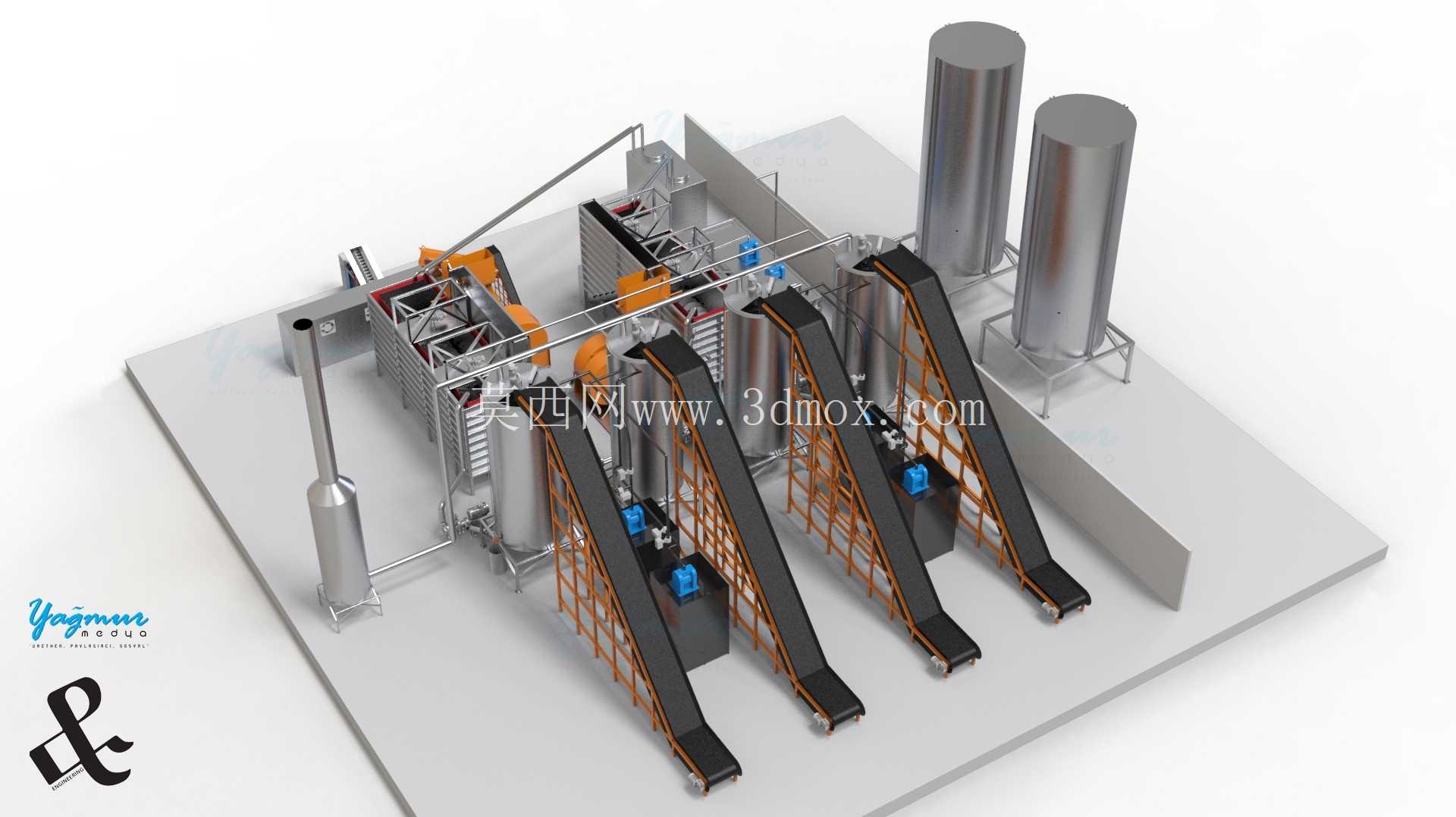

　　浸出完成的矿浆通过密闭管路送入过滤单元，过滤段采用阶梯式布置，滤出的浸出液通过管路送入结晶工段，滤渣则通过配套的输送机构送入渣料收集区，整个过滤过程处于密闭空间内，减少无组织排放。结晶与干燥单元紧邻过滤段布置，浓缩后的硫酸铜溶液在结晶槽内完成降温结晶，结晶颗粒通过提升机构送入干燥滚筒，干燥后的成品直接进入包装料仓，整个物料流转过程全程密闭，避免粉尘外溢。产线配套的多台倾斜式斗提机构负责不同工段间的固体物料转运，斗提的导轨与料斗采用模块化分段设计，可根据现场安装空间调整倾斜角度与提升高度，设备检修时可单独拆解故障段进行更换，无需整体拆卸整条输送线。

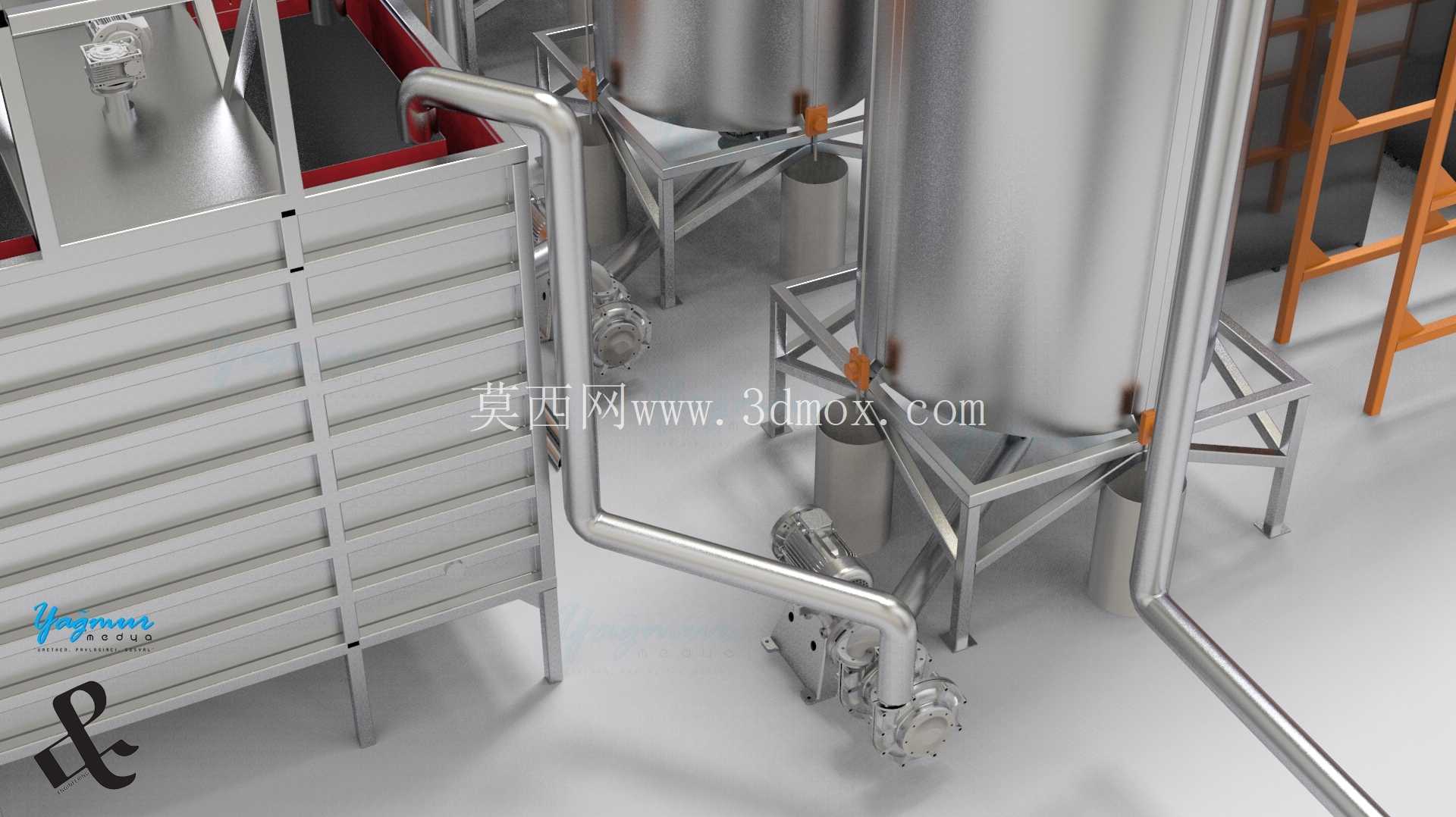

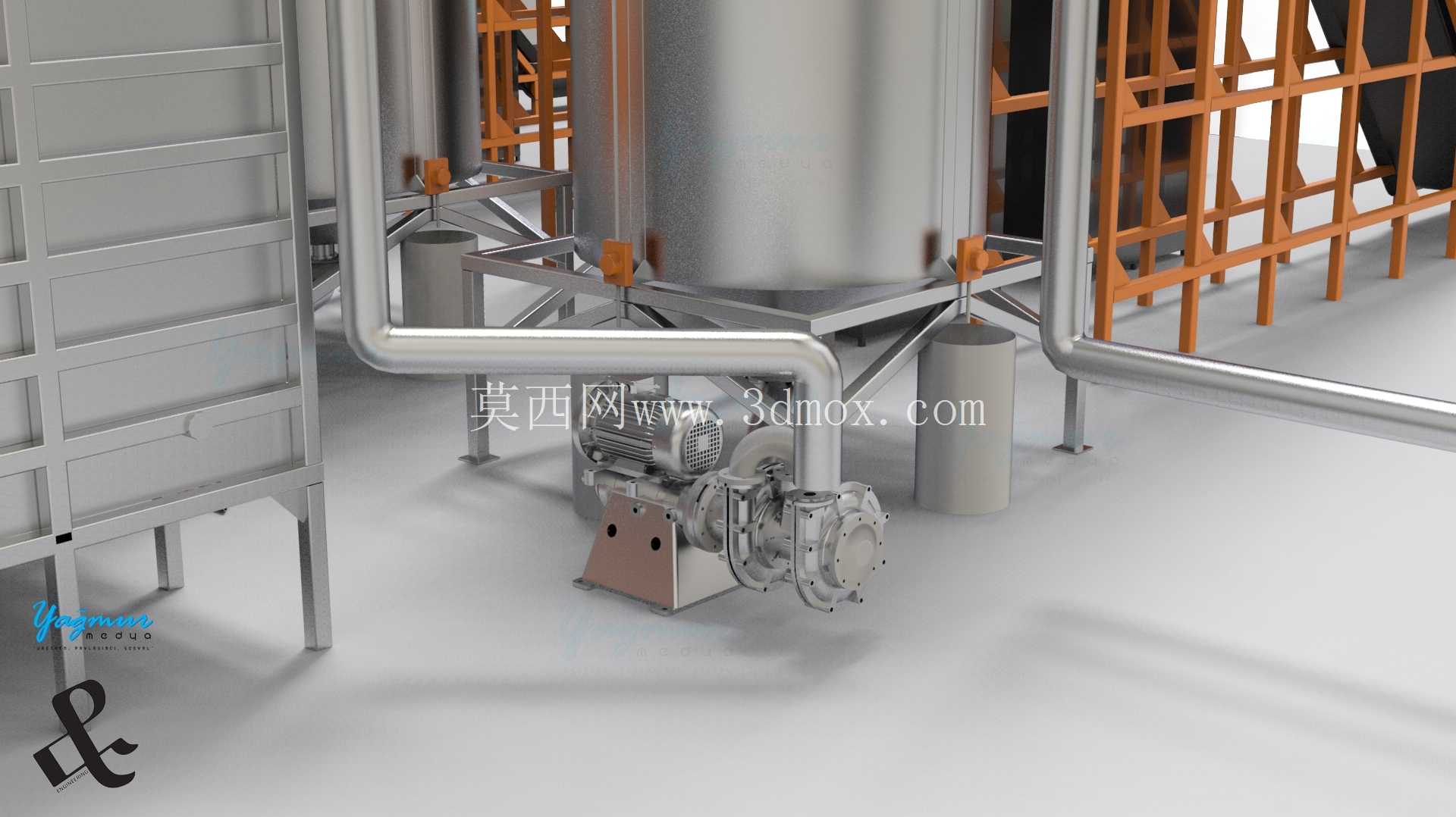

　　顶部的立式储槽分别用于存储浸出药剂、中间液与生产回水，储槽配置液位检测与自动补料组件，可根据各工段的物料消耗情况自动调整补给量，减少人工操作强度。整套装置的管路布局沿平台支腿与设备侧边排布，预留了足够的检修操作空间，阀门与检测仪表均设置在人员站立可触及的高度，日常巡检无需借助登高设备。在结构设计阶段，针对重载区域的平台承重做了专项加强，储槽与反应槽的安装位置额外增设了承重梁，避免长期满载运行出现结构形变，所有转动部件均设置了安全防护外壳，符合生产车间的安全规范要求。
