带流场仿真分析的立式搅拌罐体结构

在精细化工、食品配料、生物发酵等生产场景中，立式搅拌罐是实现多相介质混合、反应传质的核心过程设备，本次呈现的搅拌结构针对中低粘度流体的均混需求设计，可覆盖溶液调配、悬浮液分散、温和反应等常见工艺环节。从结构布局来看，罐体采用标准立式椭圆封头设计，上下封头与直筒段的连接过渡做了圆弧平滑处理，避免罐内出现流动死区，直筒段的高径比控制在1.2:1，适配常规车间的层高安装要求，罐顶预留了搅拌轴安装口、进料口与观察口的安装凸台，罐底设置出料口与排污口，所有接口的法兰尺寸均匹配通用化工管道标准，可直接对接现有生产管线无需额外改制。

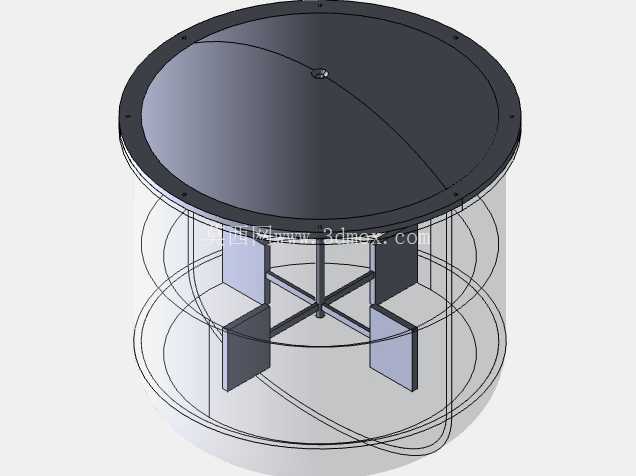

搅拌组件采用底伸式？不对，是顶入式中心安装结构，搅拌轴从罐顶中心垂直伸入罐内，轴端设置两层搅拌叶轮，下层为径流型平直叶叶轮，距离罐底的高度控制在叶轮直径的0.3倍，可将罐底沉积的重相介质向上卷吸，避免物料沉降堆积；上层为轴流型斜叶叶轮，安装高度位于直筒段1/2液位处，可推动流体形成轴向大循环，提升整体混合效率。叶轮与罐壁的间隙控制在叶轮直径的1/8，既避免叶轮运转时刮碰罐壁，又能减少近壁区的低流速区域，配合罐壁上对称设置的两块竖向挡板，可打破流体随叶轮同步旋转的打旋现象，让罐内流场形成更充分的湍流混合状态。

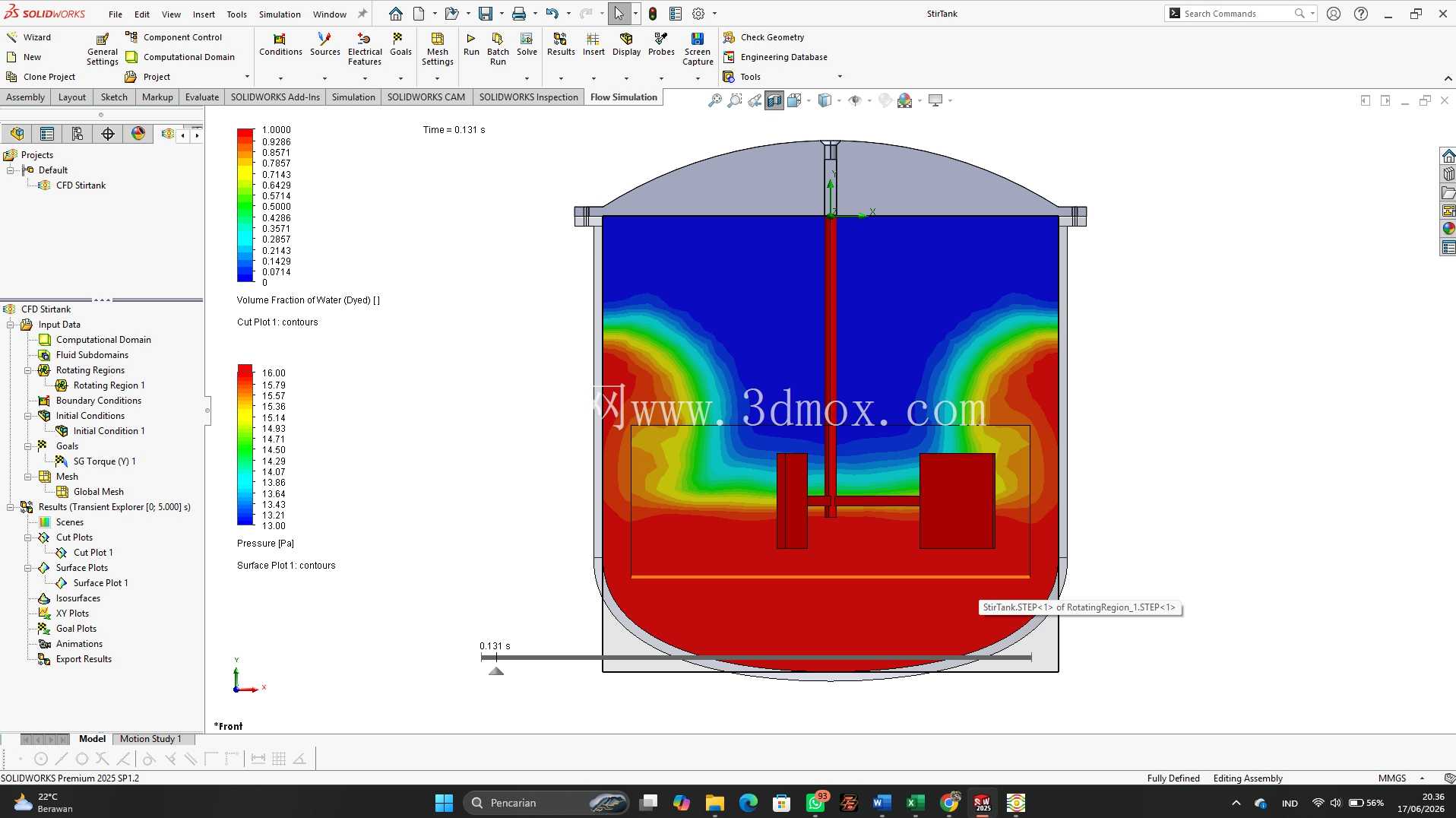

配套的流场仿真分析基于实际工况参数开展，模拟了额定转速下罐内流体的速度分布与浓度扩散过程，从仿真云图可以清晰看到，下层叶轮出口处的流体流速最高，红色高流速区域覆盖罐底整个平面，沿罐壁向上的流速梯度均匀，蓝绿过渡区的流速变化平缓，不存在明显的流动滞止区，可验证在额定搅拌功率下，罐内介质的混合均匀度能达到95%以上，混合时间比无挡板结构缩短40%左右。设计过程中还考虑了安装维护的便利性，搅拌轴与驱动端采用快拆式联轴器连接，叶轮与轴之间采用键连接加锁紧螺母固定，无需专用工具即可完成叶轮的拆卸更换，罐内所有与介质接触的边角均做了圆角抛光处理，减少物料挂壁残留，方便生产后的清洗作业。

从安装边界来看，罐体外径、支腿安装孔位的尺寸均适配常规1000L规格搅拌罐的安装基座，罐顶驱动装置的安装法兰符合标准减速电机的安装尺寸，用户可根据实际处理的介质特性，选配不同功率的驱动电机与密封结构，无论是常压工况的填料密封，还是带压工况的机械密封都能适配。该结构的设计没有追求过高的冗余参数，所有尺寸均围绕常规中低粘度流体混合的实际需求确定，既避免了结构过于笨重带来的成本浪费，又能保证长期连续运转的结构稳定性，可作为中小型搅拌设备设计、现有搅拌罐改造优化的结构参考，帮助设计人员快速完成结构方案的迭代与流场性能预判，减少物理样机试制的次数与成本。
