卧式承压内部储水罐体结构设计

在工业流体存储、市政供水配套、小型工艺装置的介质缓存环节，卧式内部水箱的应用场景覆盖范围极广，从生产车间的循环水暂存、化工单元的工艺介质缓冲，到小型成套设备的内置储液单元，都能见到这类结构的身影。不同于立式储罐对安装空间垂直高度的要求，卧式罐体的布局逻辑更适配低矮安装空间，尤其是设备内部集成的储液单元，不需要预留过高的垂直检修空间，能充分利用设备舱内的横向排布空间，降低整套设备的整体高度，适配更多紧凑型设备的集成需求。

从实际用途来看，这类内部水箱核心承担介质暂存、压力缓冲、流体稳压的作用，当前端供液流量出现波动、后端用液负载动态变化时，罐体内部的容腔可以抵消流量差带来的压力冲击，避免管路出现水锤效应，保障后端管路的压力稳定。针对不同存储介质的特性，罐体的壁厚设计会做对应调整，存储常温清水时壁厚可按常规承压标准计算，若存储带轻微腐蚀性的工艺介质，还需要在筒体内壁做衬层处理，不过本次设计的结构以常规清水存储为核心场景，筒体壁厚按0.6MPa工作压力做冗余计算，完全满足常规工业场景的承压需求。

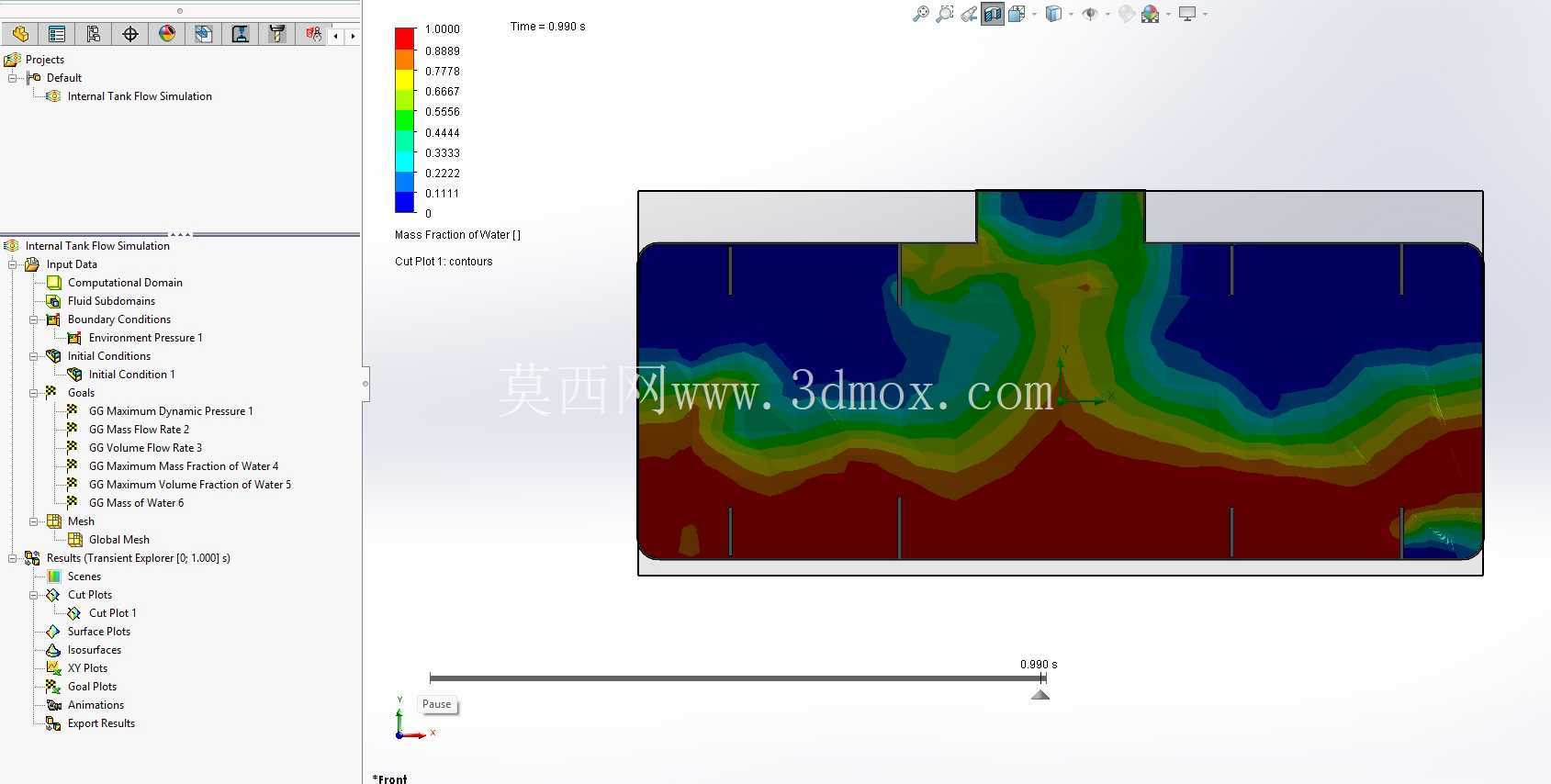

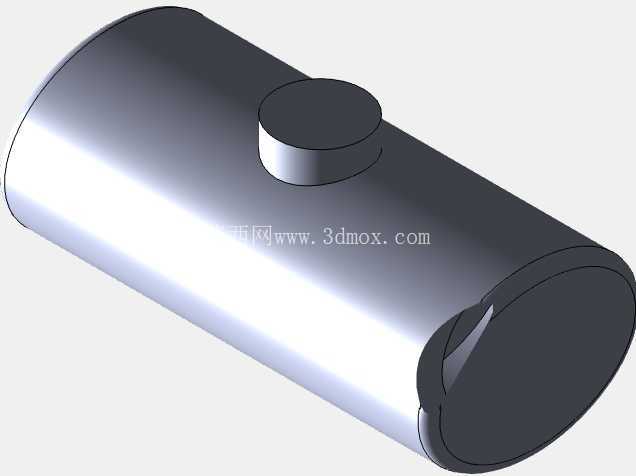

功能特性层面，这款卧式罐体采用单筒体+顶部人孔/检修口的结构布局，筒体两端采用标准椭圆形封头焊接成型，相比平盖封头的应力集中问题，椭圆形封头的曲面过渡能更好分散内部压力带来的筒壁应力，降低焊缝位置的疲劳载荷。顶部设置的凸起接口既可以作为检修口，也可以作为液位计安装、排气阀集成的接口位，不用额外在筒体上开孔焊接，减少筒体上的焊缝数量，也就降低了泄漏风险点。筒体底部预留的低位接口可作为排污口使用，日常维护时可以完全排空罐内的积液与沉积杂质，避免长期使用后罐底积垢影响介质清洁度。

设计思路上，整个罐体的建模过程优先遵循压力容器的结构设计规范，先确定筒体的公称直径，再根据所需的有效容积计算筒体的直段长度，两端封头的曲面半径严格按照标准椭圆封头的比例设置，保证封头与筒体对接时的焊缝位置平滑过渡，不会出现结构突变。顶部接口的位置设置在筒体直段的中心位置，既方便加工时的定位焊接，也能保证接口下方的内部空间不出现积液死角，检修人员从顶部接口进入时，能顺畅到达罐体两端的位置，降低内部检修的操作难度。建模时特意对所有焊缝位置做了坡口预留的结构示意，方便后续出工程图时直接标注焊接要求，不用二次调整结构。

外形尺寸与安装边界方面，这款卧式罐体的长径比控制在3:1的合理区间，既不会因为长径比过大导致筒体挠度超标，也不会因为长径比过小导致罐体占用过多横向安装空间。安装时需要在筒体下方设置两个鞍式支座，支座的位置距离封头切线的距离取筒体直径的0.2倍，这个位置的支座反力对筒体产生的局部应力最小，不需要额外在筒壁做加强圈处理，就能满足满液状态下的结构强度要求。安装边界需要预留的空间除了罐体本身的外形尺寸，还要在顶部接口上方预留至少0.8倍筒体直径的操作空间，方便检修时开启接口盖板、安装液位检测元件，在罐体排污口一侧预留不小于0.3米的操作空间，方便对接排污管路与阀门。整个结构的所有转角位置都做了圆角过渡处理，避免应力集中导致的结构疲劳损坏，所有外接接口的法兰尺寸都按通用管路标准设计，能直接和常规工业管路对接，不需要额外做转接件，降低现场安装的适配成本。
