立式曲柄滑块结构气动动力装置

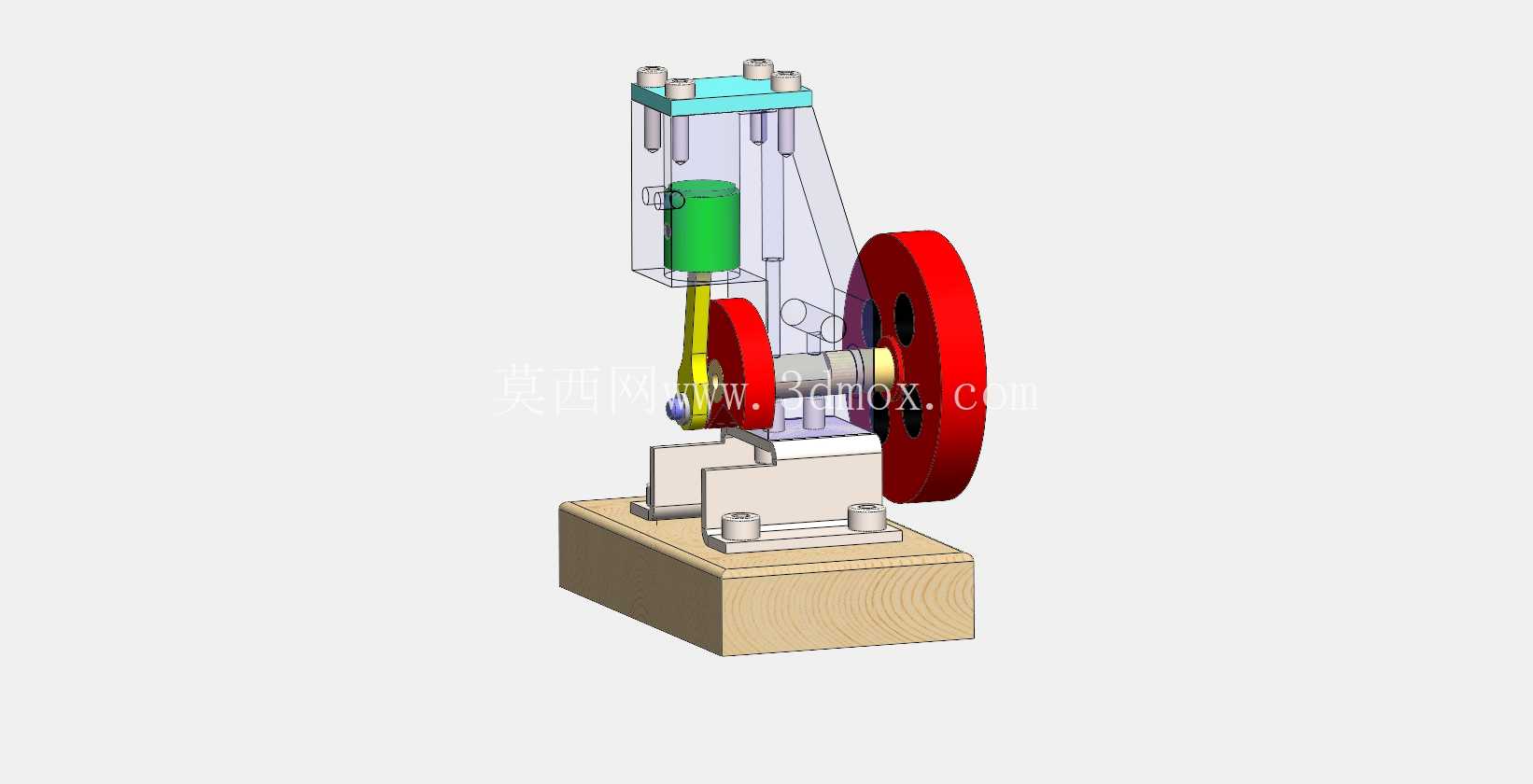

该气动动力装置采用立式布局的曲柄滑块传动架构，整体以实木材质的安装基座作为承载基础，基座上通过螺栓紧固安装灰白色的立式支撑机架，机架上部设置青蓝色的气缸安装端盖，端盖通过四根对称布置的拉紧螺栓与下部机架连接，保证气缸腔体的密封性能与结构刚性。气缸内部的绿色活塞组件通过黄色的连杆与下部的红色曲柄轮连接，曲柄轮同轴安装在贯穿机架下部的传动轴上，传动轴一端伸出机架外侧，用于外接负载输出旋转动力。

从实际应用场景来看，这类小型气动动力装置常被部署在存在防爆要求的作业工位，替代电动动力单元为小型工装夹具、送料机构提供往复或旋转动力，尤其适合化工、喷涂等存在易燃易爆挥发性气体的车间环境，依靠压缩空气作为动力源，不存在电火花引燃风险，运行过程中也不会产生电磁干扰，可适配对电磁兼容性有要求的精密装配工位。

功能特性层面，该装置通过活塞的直线往复运动带动曲柄做整周旋转，可将压缩空气的压力能直接转换为旋转机械能输出，相比同功率的电动马达，启动扭矩更大，可带载启动，同时通过调整进气压力即可灵活调节输出扭矩与转速，过载时只会出现转速降低或停转，不会出现烧损故障，解除过载后可立即恢复正常运行，维护成本极低。装置侧面的大直径红色轮盘兼具飞轮与手动盘车功能，飞轮部分可储存曲柄旋转过程中的动能，抵消活塞往复运动的惯性冲击，让输出转速更平稳，手动盘车结构则方便设备调试阶段手动调整机构位置，检查传动部件是否存在卡滞。

设计思路上，整体采用模块化的分层结构，基座、机架、气缸组件、传动组件均可独立拆分，方便加工与后期维护，机架部分采用半透明的可视化护罩设计，可直接观察内部连杆与曲柄的运行状态，及时发现连杆松动、润滑不足等异常问题，无需拆解护罩即可完成日常巡检。所有转动配合位置均预留了润滑注油孔，可在设备不停机的状态下完成润滑保养，适配工业现场长时间连续运行的需求。

外形尺寸与安装边界方面，装置整体重心落在下部实木基座的中心区域，基座底部为平整的矩形安装面，可直接通过螺栓固定在工作台面或者设备机架上，安装时需预留曲柄轮外侧不小于轮盘半径的操作空间，方便手动盘车与外接传动部件，上部气缸的进气接口位于端盖顶部，外接气管时需预留气管弯曲半径，避免气管弯折导致气路不畅。传动轴的输出端采用标准的圆柱轴伸设计，可通过联轴器、同步带轮等标准传动件与负载连接，无需额外定制连接结构，适配常规的工业传动配件选型体系。

实际运行过程中，压缩空气从气缸上部进入后推动活塞下行，通过连杆带动曲柄旋转过半程后，活塞依靠曲柄与飞轮的惯性完成回程运动，同时将气缸内的废气排出，持续通入压缩空气即可维持曲柄的连续旋转，输出稳定的旋转动力。机构的传动间隙控制在合理范围内，既不会因为间隙过大导致运行冲击，也不会因为间隙过小出现转动卡滞，可在0.6-0.8MPa的常规工厂压缩空气压力下稳定运行，输出转速可根据进气流量在几十转到几百转的范围内调节，适配不同负载的转速需求。
