MHG系列AGN型钢制龙门起重设备结构

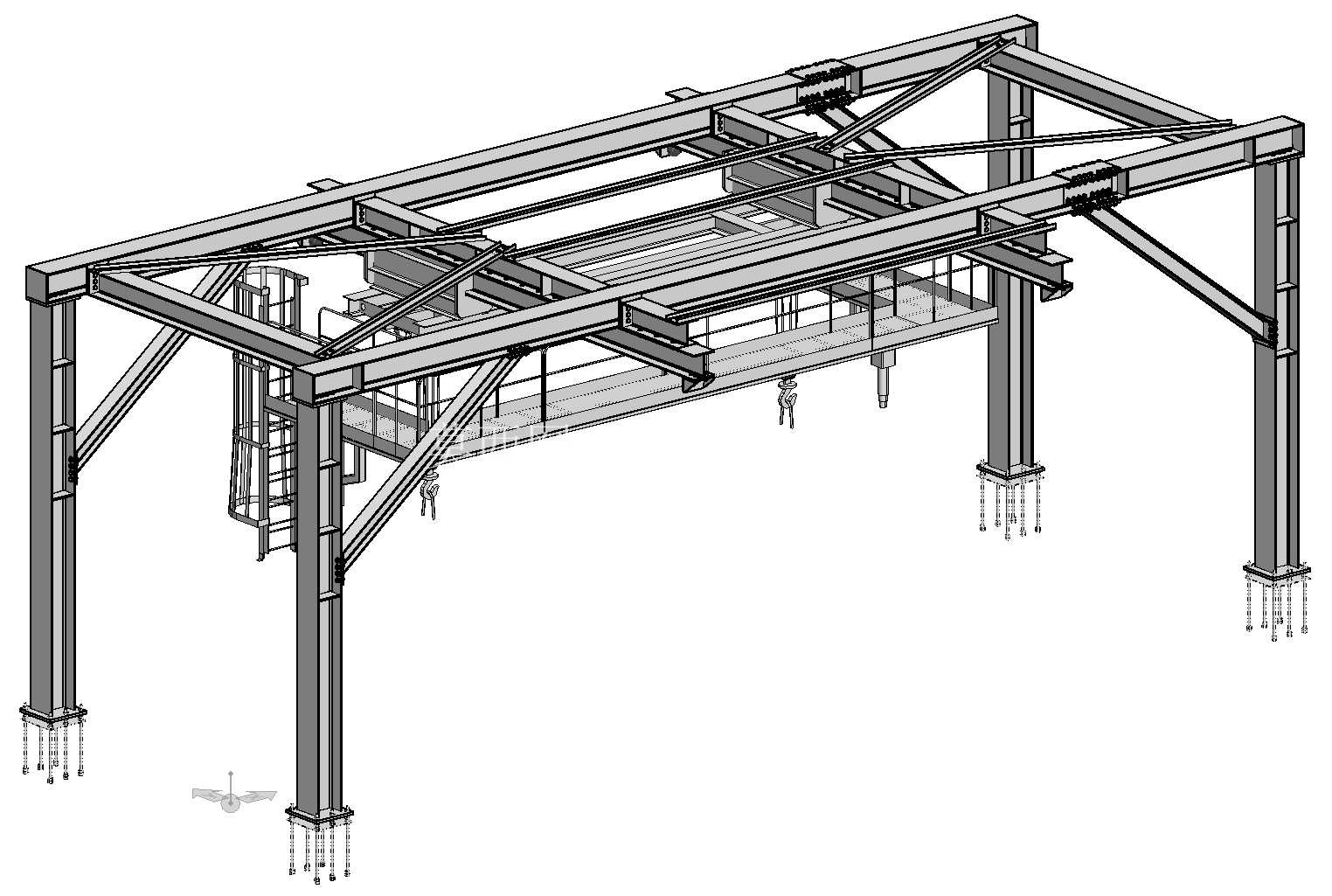

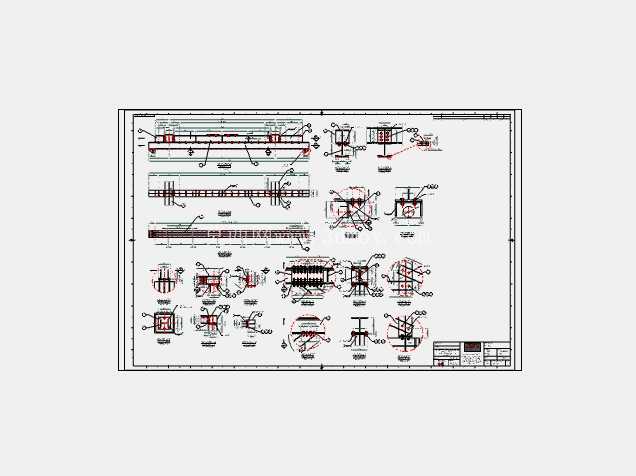

这套钢质起重构架主要面向工业厂房内部的重型物料跨工位转运场景，常见于钢结构加工车间、重型装备组装工段、仓储库区的重型货位调度作业中，可覆盖固定跨度范围内的多点位吊装需求，替代传统人工配合叉车的转运模式，降低大尺寸重型工件在车间内部流转的磕碰风险，同时提升跨工段物料调度的效率。整套设备采用全型钢焊接拼装的构架形式，主承载梁采用双拼H型钢组合截面，沿跨度方向布置横向加劲肋，在起重小车的行走轨道下方额外增设了局部补强板，避免长期轮压作用下主梁出现局部下挠变形。支腿部分采用变截面H型钢设计，上端与主梁通过高强度螺栓组配合焊接连接板实现刚性连接，下端通过预埋地脚螺栓与车间混凝土地基固定，每个支腿底部设置了可调式垫铁组，用于安装阶段调整构架的整体水平度，抵消地基施工的平面度误差。

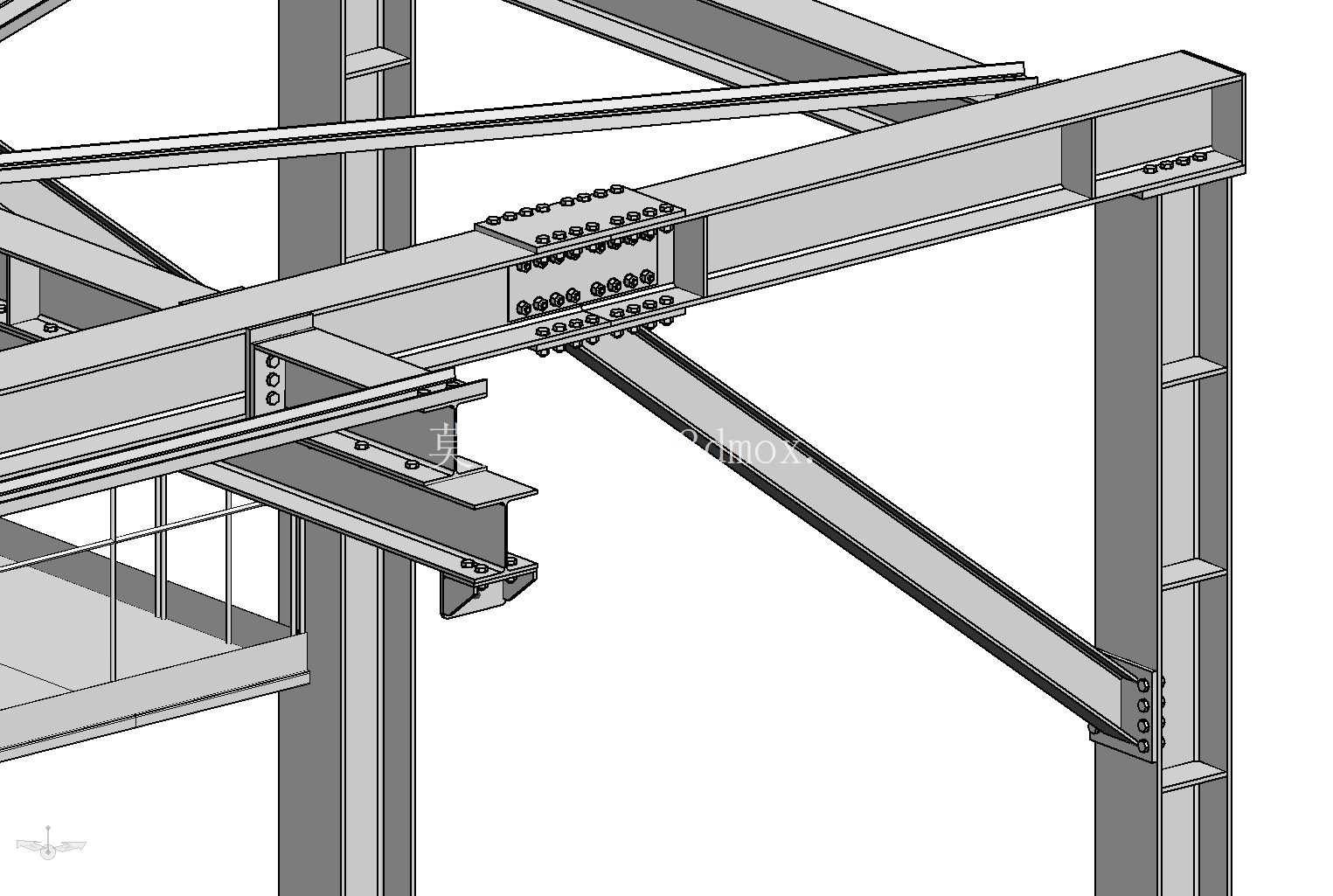

从设计逻辑来看，这套构架优先考虑了长期重载作业下的结构稳定性，主梁与支腿的连接节点处增设了斜向支撑角钢，将节点处的集中载荷分散传递到支腿与主梁的主截面上，避免节点处出现应力集中导致的焊缝开裂问题。起重小车的行走轨道采用重型起重机专用钢轨，通过压板螺栓固定在主梁上翼缘表面，轨道接头处预留了热胀冷缩间隙，同时打磨接头处的轨端高差，保证小车行走过程无明显卡滞与冲击。构架一侧设置了带防护笼的直爬梯，连通地面与主梁上方的检修平台，检修平台周边设置了高度1.2米的防护栏杆与踢脚板，满足日常设备检修的安全作业要求，平台铺板采用花纹钢板制作，表面做防滑处理，避免检修人员行走时滑倒。

安装边界方面，这套构架的跨度适配常规重型工业厂房的柱距尺寸，支腿外侧与厂房立柱之间预留了不小于500mm的安全检修通道，构架顶部与厂房屋架下弦之间预留了足够的安全净距，避免起重小车起升高度达到上限时与屋架结构发生干涉。设备的起升覆盖范围可覆盖跨度内的全部作业区域，两端设置了行程限位挡块与缓冲装置，当小车行走至主梁端部时可通过缓冲器吸收冲击动能，避免小车脱轨或刚性碰撞损伤结构。所有钢结构构件在出厂前均做了抛丸除锈处理，表面涂刷防锈底漆与面漆，可适应厂房内部的常规作业环境，若用于潮湿或有腐蚀性介质的车间场景，可额外增加防腐涂层厚度满足使用要求。

在实际使用过程中，这套构架可搭配不同额定起重量的电动葫芦或起重小车使用，满足从数吨到数十吨不等的工件吊装需求，主梁的挠度设计控制在跨度的1/1000以内，保证重载起吊时主梁的变形量在允许范围内，不会出现起吊后工件大幅下沉的问题。所有连接螺栓均采用8.8级以上高强度螺栓，安装时按照规定扭矩拧紧，定期检查螺栓预紧力与焊缝状态，可保证设备长期稳定运行。构架的斜撑布置经过受力优化，在不影响作业空间的前提下最大化提升结构整体刚度，减少起吊作业时构架的横向晃动量，提升吊装过程的对位精度，适合重型设备组装过程中需要精准对位的作业场景。
