带桁架臂结构的重物搬运用绞车装置

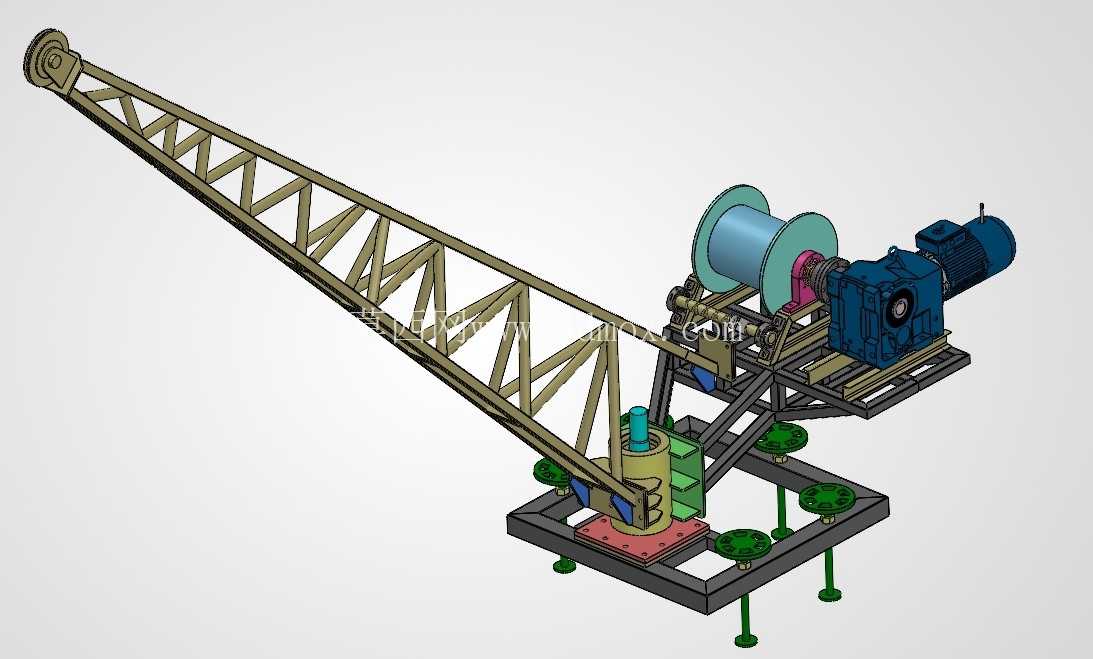

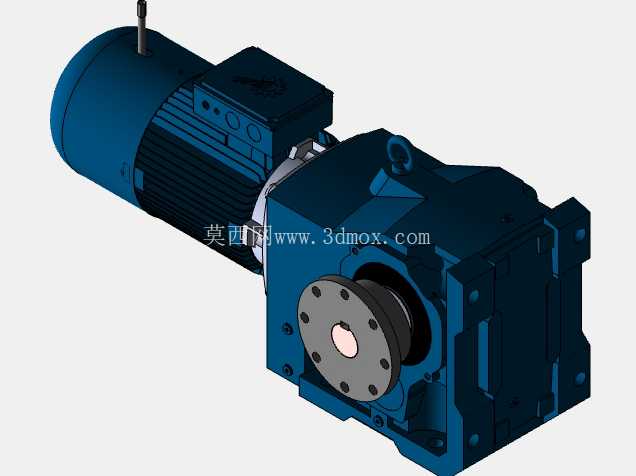

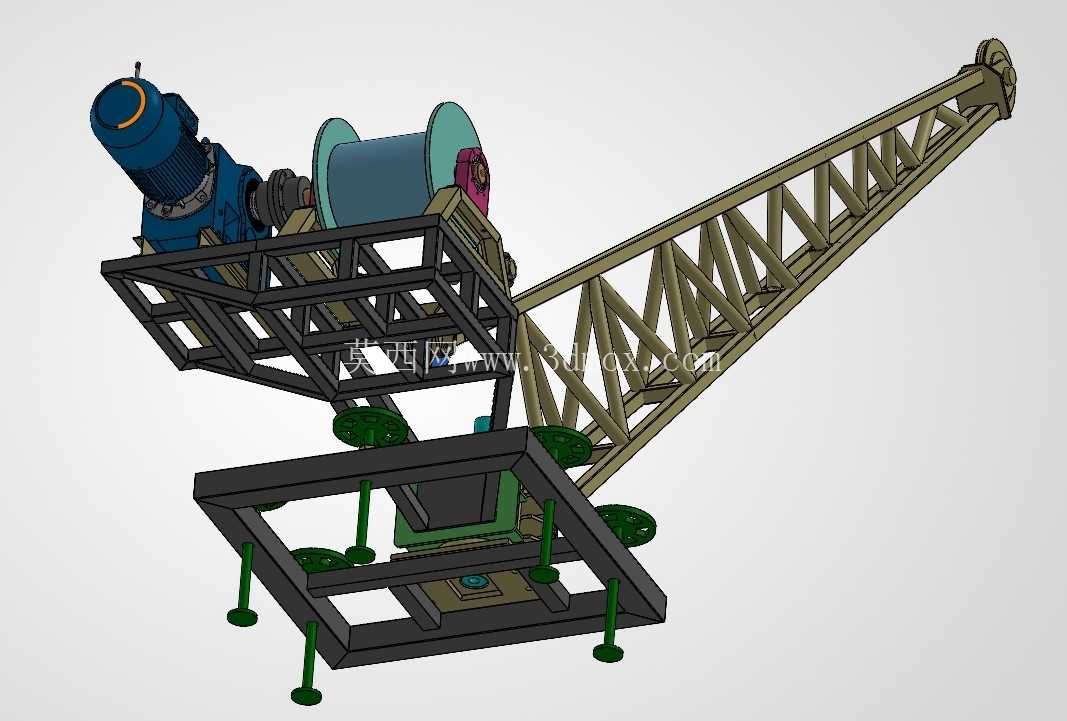

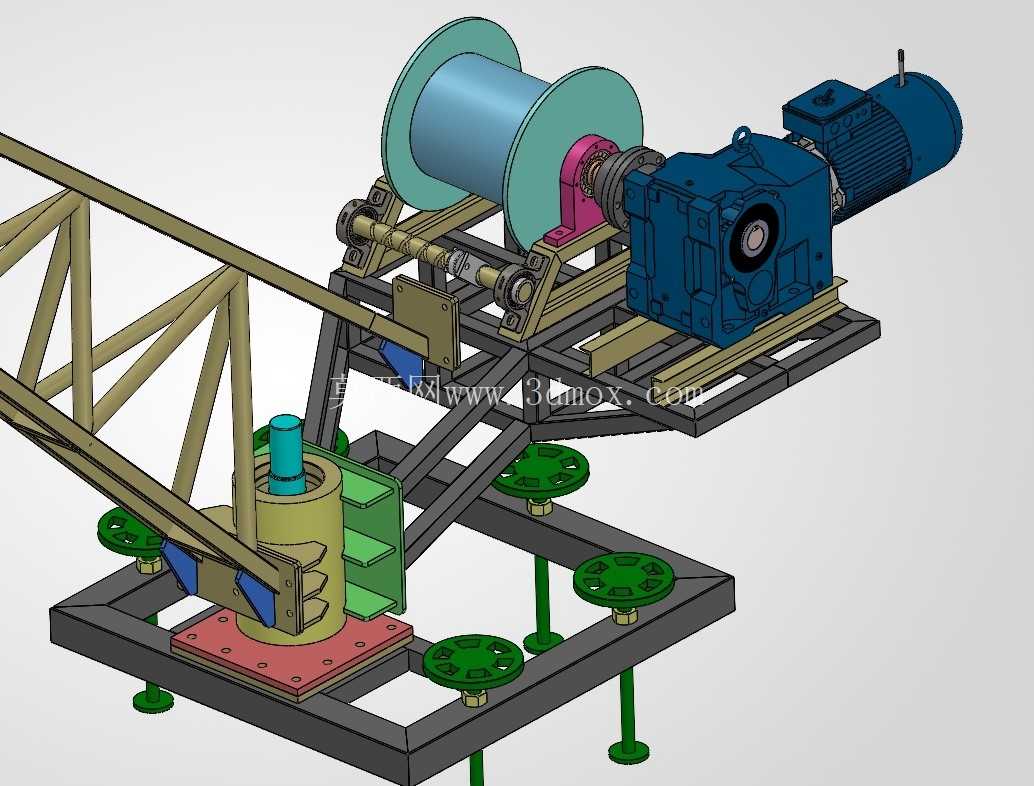

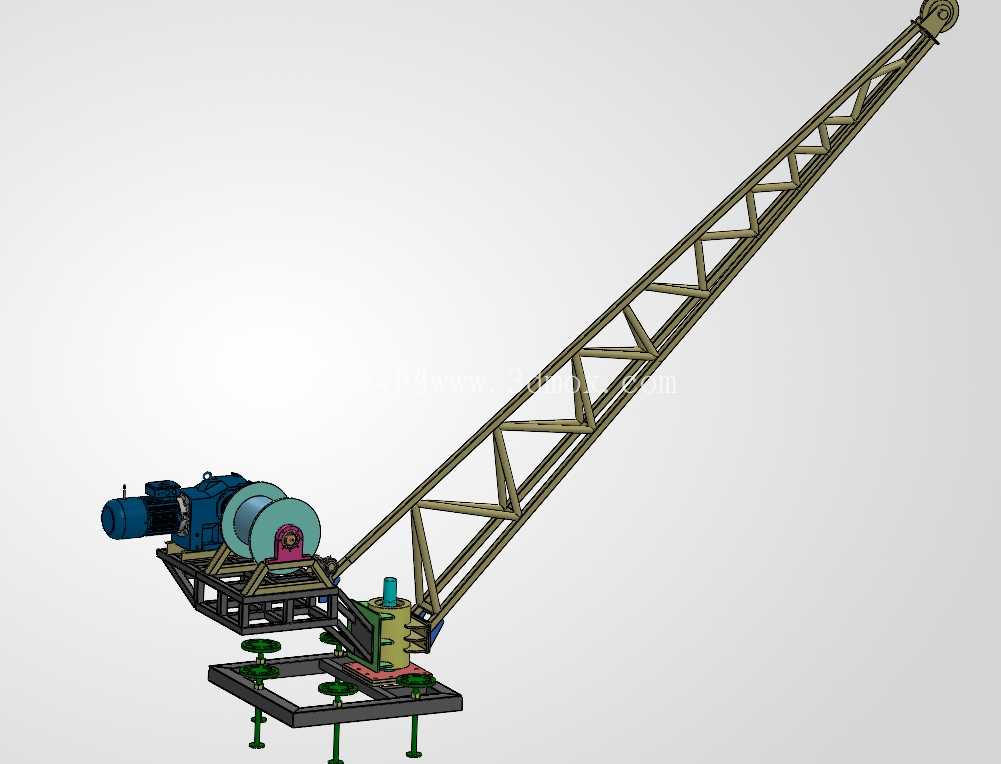

　　在厂区重型物料周转、户外小型基建吊装、仓储高位货物移位这类作业场景里，这类带桁架臂的绞车装置往往能适配很多固定式起重设备覆盖不到的作业点位，相比大吨位汽车吊或者行吊，它的部署灵活度更高，不需要大面积的作业硬化场地，也不用提前铺设专用轨道，只要把底部安装基座通过地脚螺栓固定在硬化的混凝土平台或者钢结构承重平台上，就能完成定点范围内的重物起吊与短距离移位作业。从结构设计逻辑来看，这套装置把卷扬驱动单元和桁架臂做了集成式布局，驱动端采用卧式减速电机直连卷筒的传动方案，相比传统的皮带传动或者链传动结构，传动效率损失更小，长时间重载作业下的传动稳定性也更有保障，卷筒侧边设置的排绳导向结构，能避免钢丝绳在多层缠绕时出现乱绳、咬绳的问题，延长钢丝绳的实际使用寿命，降低日常维护的频次。

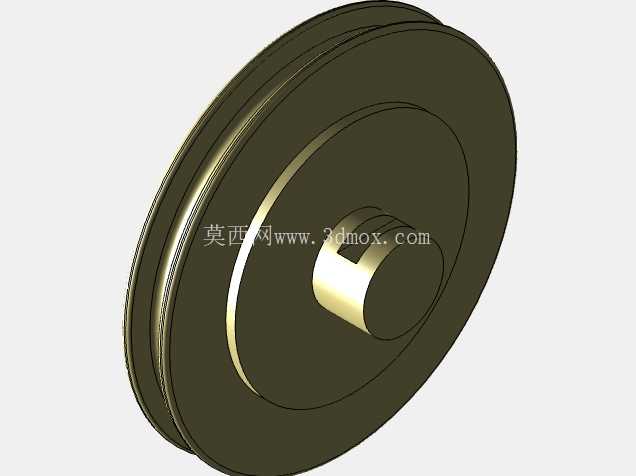

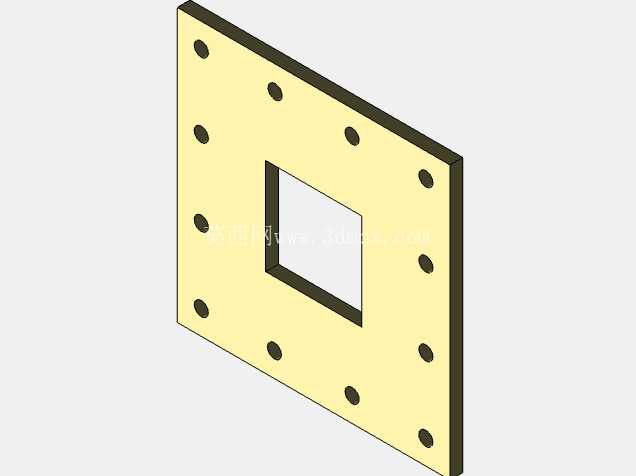

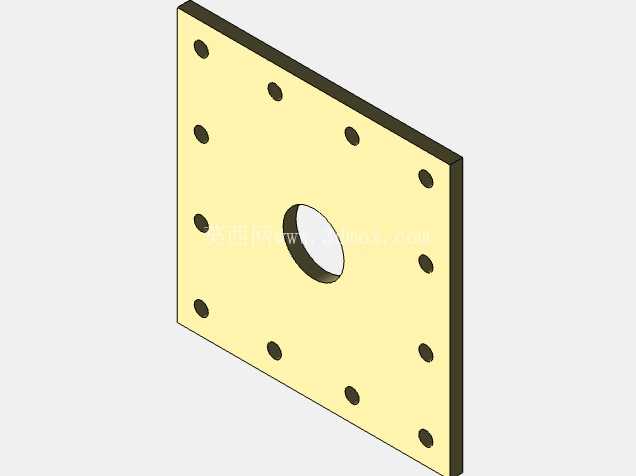

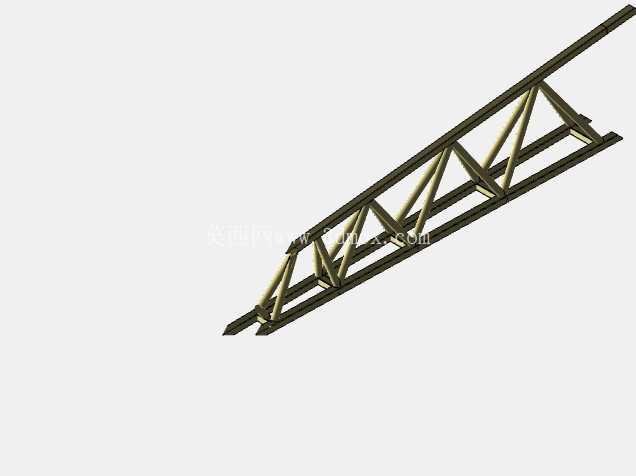

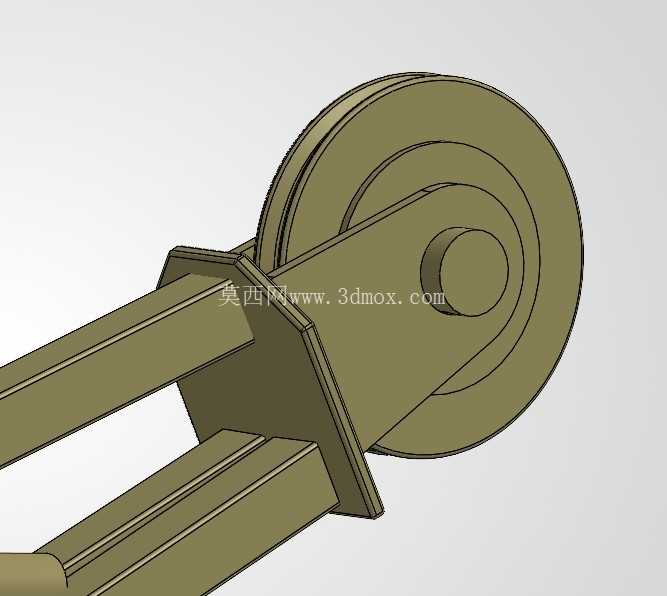

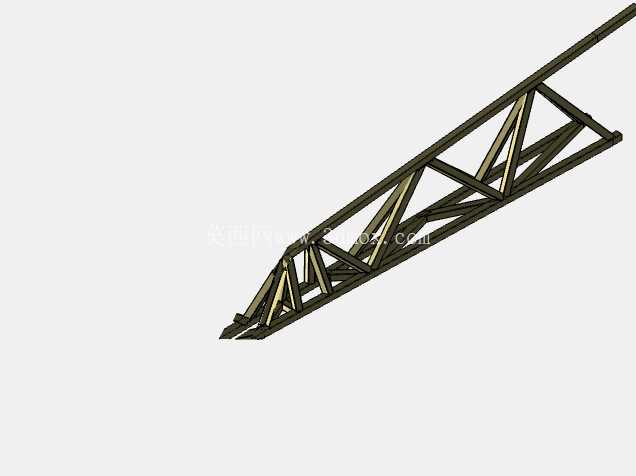

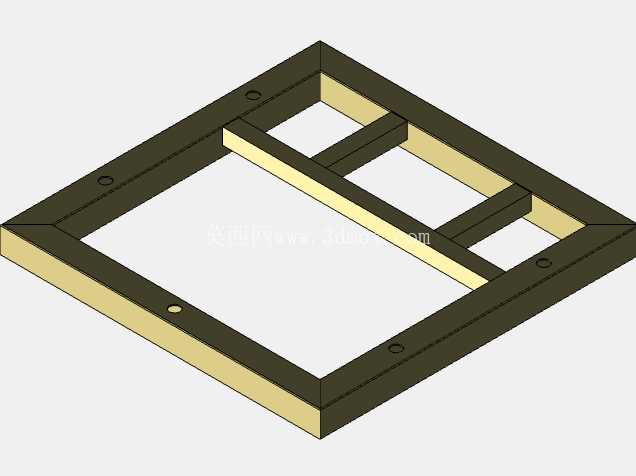

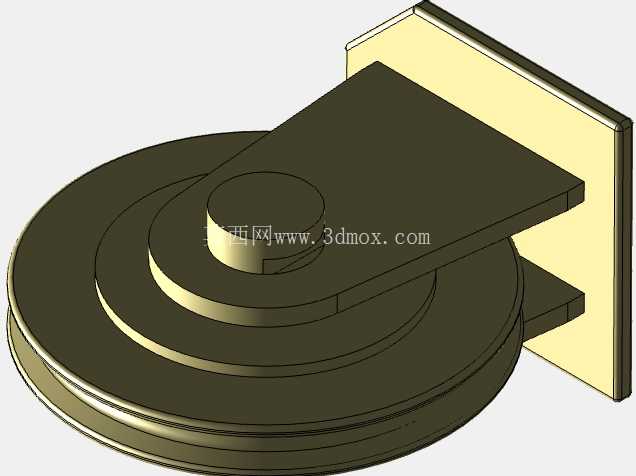

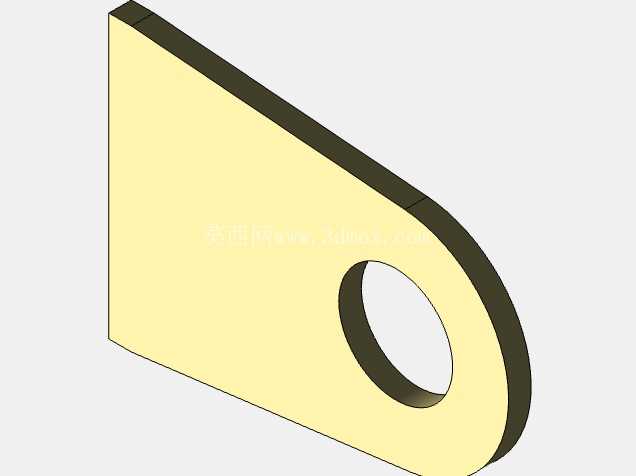

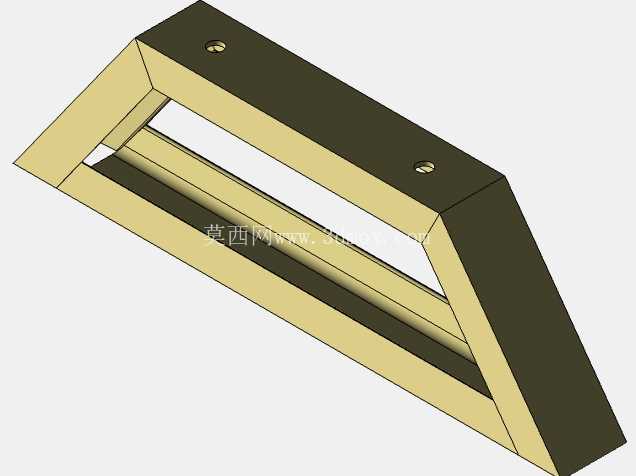

　　桁架臂采用的是三角形截面的格构式设计，主弦杆和腹杆都选用标准型材焊接成型，这种结构的优势在于能在保证臂架整体抗弯、抗扭强度的前提下，大幅降低臂架自身重量，减少驱动端回转支承的负载，同时格构式结构的风阻系数远低于实心箱型臂，在户外有风环境下作业时，风载荷对臂架稳定性的影响会被降到更低。臂架根部和回转基座的连接采用铰点配合变幅支撑的结构，作业时可以根据实际吊装的点位距离，调整臂架的仰角，覆盖不同半径范围内的作业区域，基座下方设置的回转支承结构，能让整个臂架带着吊重完成水平方向的回转动作，不用反复调整被吊重物的摆放位置就能完成定点落料。从安装边界来看，底部安装框架的四个支脚都预留了标准的地脚螺栓安装孔，安装时需要保证基座平面的水平度误差控制在千分之二以内，避免臂架回转时出现偏载卡滞的问题，基座下方需要预留至少300mm的检修空间，方便后期对回转支承的润滑点加注润滑脂，也方便对卷扬机构的制动器间隙做定期调整。卷筒部分的容绳量是根据臂架最大仰角、最大作业半径下的起升高度来匹配设计的，钢丝绳的出绳方向沿着臂架下弦的导向滑轮一直延伸到臂架顶端的定滑轮组，顶端滑轮组设置了防脱绳挡板，能避免作业过程中钢丝绳从滑轮槽里脱出引发安全事故。

　　驱动端的电机和减速机之间加装了常闭式制动器，只要设备断电，制动器就会自动锁死卷筒，避免吊重出现下滑坠落的风险，制动器的摩擦片磨损到阈值之后，不需要拆解整个传动单元，只需要打开侧边的检修盖板就能完成摩擦片的更换，日常维护的操作门槛很低。在实际作业过程中，这套装置的额定起重量是随着作业半径的增大而递减的，臂架仰角最大时作业半径最小，对应的额定起重量最高，当臂架仰角减小、作业半径变大时，需要严格按照载荷曲线控制吊重，不能超出对应半径下的额定载荷，避免臂架出现过载失稳的问题。桁架臂的每一段腹杆焊接位置都做了应力释放处理，焊接完成后整体做了抛丸除锈和涂装，能适应户外潮湿、多粉尘的作业环境，减少结构件锈蚀的速度。

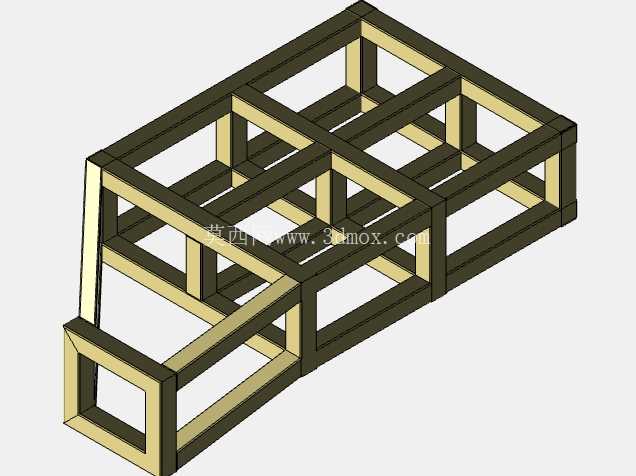

　　基座上的电气控制元件都集中安装在侧边的防水接线盒里，接线盒的防护等级达到IP65，即使在露天作业遇到降雨天气，也不会出现电气元件进水短路的问题。和普通的 standalone 卷扬机相比，这套带桁架臂的集成绞车不需要额外搭配独立的吊臂支架，整套设备出厂前就已经完成了传动单元和臂架的装配调试，现场只需要完成基座固定和电源接线就能投入使用，安装调试的周期比现场拼装的起重装置缩短60%以上，非常适合中小型加工厂、仓储站点、小型基建工地这类需要定点起重作业，又没有条件配置大型起重设备的场景。在结构建模过程中，所有的型材选型、铰点位置、传动件的配合尺寸都经过了干涉校验，臂架在全角度变幅、全范围回转的过程中，不会和基座、卷扬单元出现结构干涉，每一处连接螺栓的规格都按照对应位置的最大受力载荷做了选型匹配，关键受力位置的焊缝都标注了对应的焊高和焊接工艺要求，能直接指导生产端的加工和装配作业。
