双梁门式起重设备结构设计方案

项目分类:起重机 发布时间:2026-07-14 ID:1196748
  • 双梁门式起重设备结构设计方案
  • 双梁门式起重设备结构设计方案
  • 双梁门式起重设备结构设计方案
  • 双梁门式起重设备结构设计方案
  • 双梁门式起重设备结构设计方案
  • 双梁门式起重设备结构设计方案
  • 双梁门式起重设备结构设计方案
  • 双梁门式起重设备结构设计方案

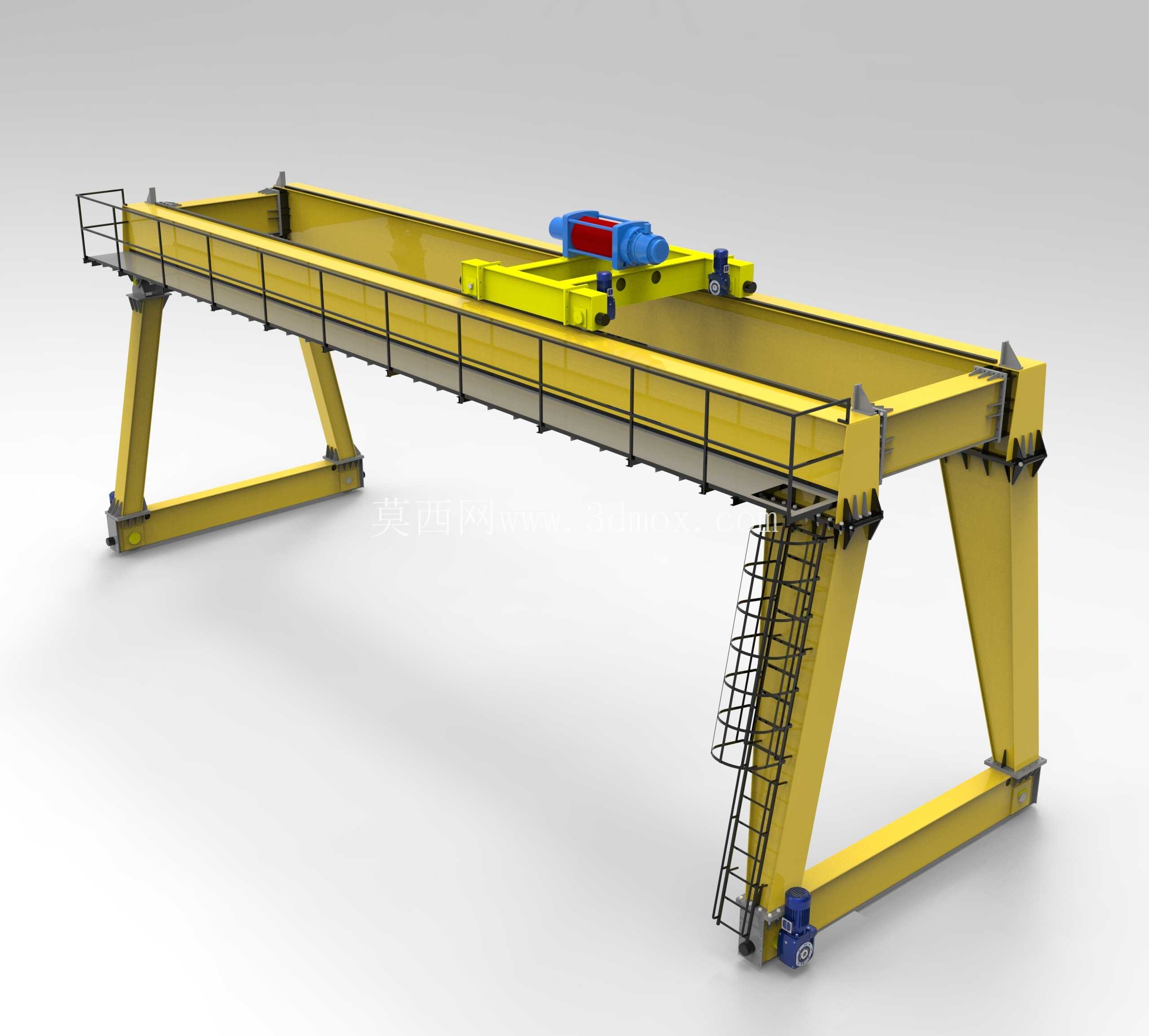

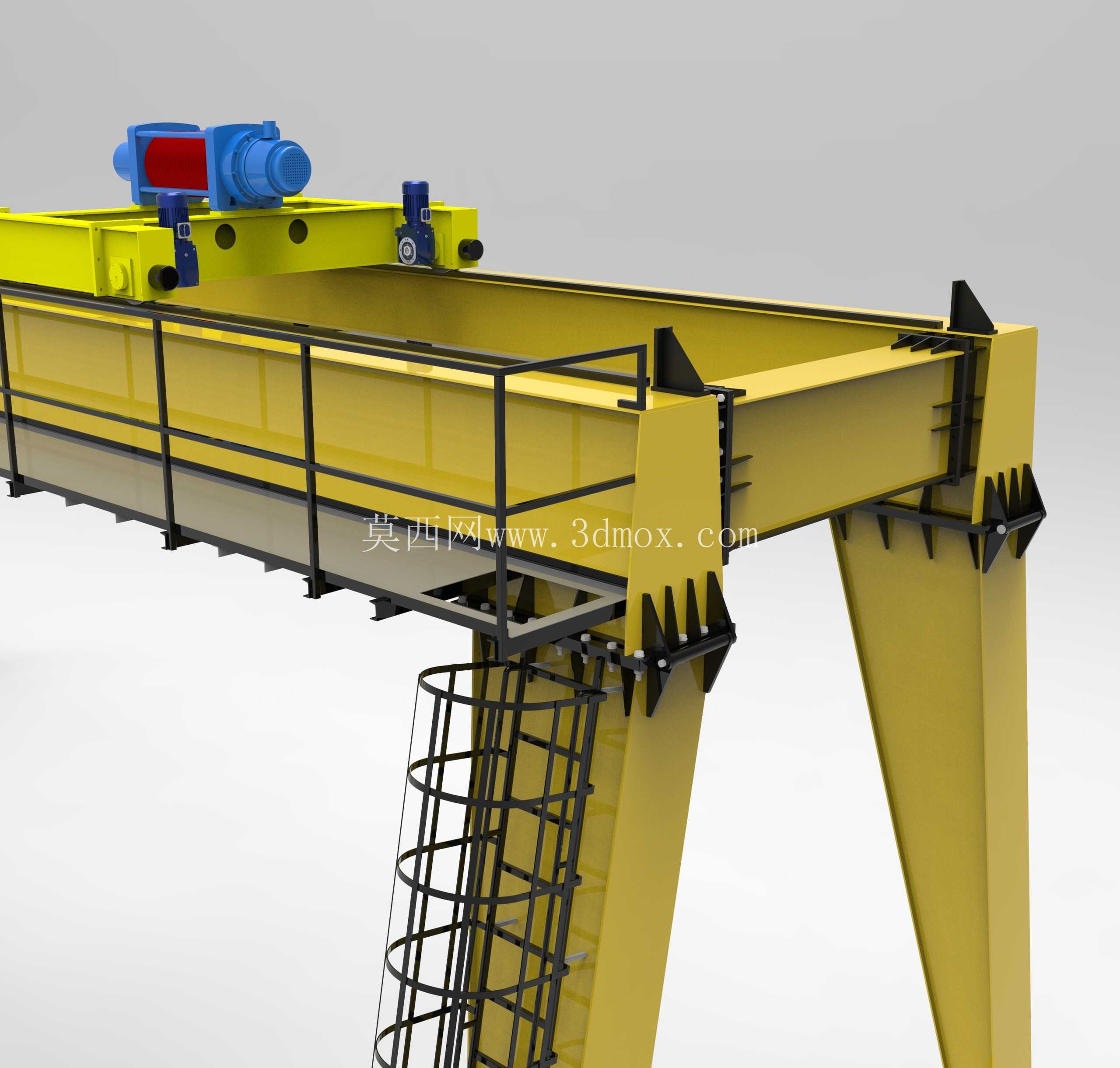

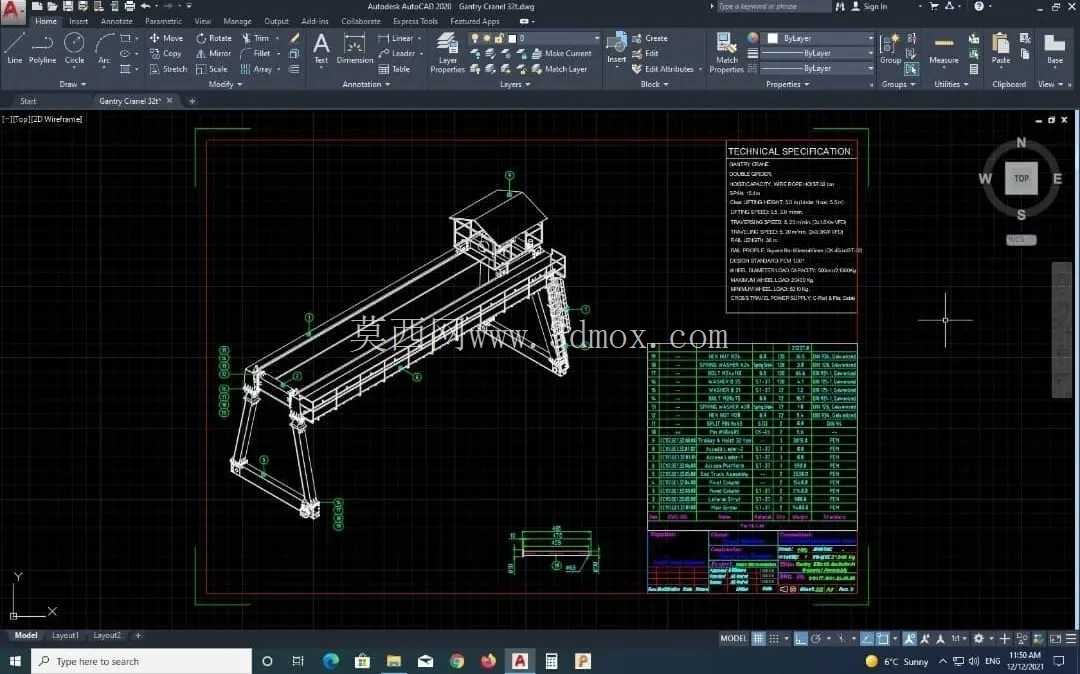

  在重型物料转运场景中,这类双梁门式结构的起重设备,常被布置在露天货场、预制构件生产厂区、铁路货运场站以及重型装备组装车间的室外区域,承担大吨位工件的垂直起吊与水平转运作业,相比桥式起重设备,它不需要依托厂房立柱架设承载梁,通过两侧的支腿结构直接将载荷传递至地面轨道,对场地土建配套的要求更低,适配无固定厂房顶棚的开阔作业场景。从结构设计逻辑来看,主梁采用双箱型梁焊接结构,相比单梁设计拥有更高的垂直静刚度与动载抗扭性能,能够承载更大吨位的起升载荷,主梁上翼缘板铺设小车运行轨道,供起升小车沿主梁跨度方向往复移动,主梁两侧端部与支腿采用高强度螺栓副配合定位销的连接形式,既保证现场安装时的定位精度,也能抵消设备运行过程中支腿与主梁连接处的交变应力,避免长期载荷作用下出现焊缝疲劳开裂的问题。支腿采用变截面箱型焊接结构,靠近主梁连接端的截面尺寸更大,向地面行走端逐步收窄,在保证结构抗弯强度的前提下尽可能降低支腿自重,减少行走机构的承载负荷,其中一侧支腿外置爬梯与护圈结构,供运维人员攀爬至主梁平台开展检修作业,爬梯踏步采用防滑花纹钢板弯折成型,护圈间距符合高空作业防护的安全要求,主梁外侧沿全长设置安全护栏与检修走道,走道板采用防滑格栅板,避免雨天或积灰时人员行走打滑。

  起升小车布置在双梁之间的轨道上,集成了起升卷扬机构、小车行走驱动组件,起升机构的卷筒通过减速器与驱动电机连接,钢丝绳绕过卷筒下方的动滑轮组与吊钩组件连接,实现载荷的垂直升降,小车行走轮采用双边轮缘结构,卡合在主梁轨道上,避免运行过程中出现脱轨风险,小车两侧设置缓冲碰头,在运行至主梁端部极限位置时与端部止挡碰撞,吸收冲击动能。地面行走机构安装在两侧支腿的底部,每套行走机构配置多组行走轮,分别由独立的驱动电机通过减速器驱动,保证两侧支腿运行的同步性,行走轮同样采用双边轮缘结构卡合在地面铺设的轨道上,端部设置扫轨板,及时清理轨道面上的杂物,避免杂物卡滞行走轮引发设备偏移。

  从安装边界尺寸来看,这类设备的跨度参数需要根据作业场地的覆盖宽度确定,常规应用场景下跨度覆盖12米到35米区间,起升高度根据作业需求从6米到18米不等,设备整体高度需要结合起升高度、主梁自身高度、支腿底部行走机构高度综合计算,安装时需要保证两侧地面轨道的平行度偏差在允许范围内,轨道顶面标高差控制在规范要求的数值内,避免设备运行过程中出现卡滞或结构附加应力。设计过程中对所有受力焊缝都做了应力校核,主梁跨中位置按照额定起升载荷1.25倍的动载系数做挠度验算,保证满载时主梁下挠量在允许范围内,不会影响小车的正常运行,所有转动部件的安装位置都预留了足够的维护操作空间,比如卷筒位置预留了钢丝绳更换的操作间隙,减速器与电机位置预留了拆装检修的空间,设备端部的限位开关安装位置经过反复调整,保证在极限位置时能够可靠触发,切断运行动力。

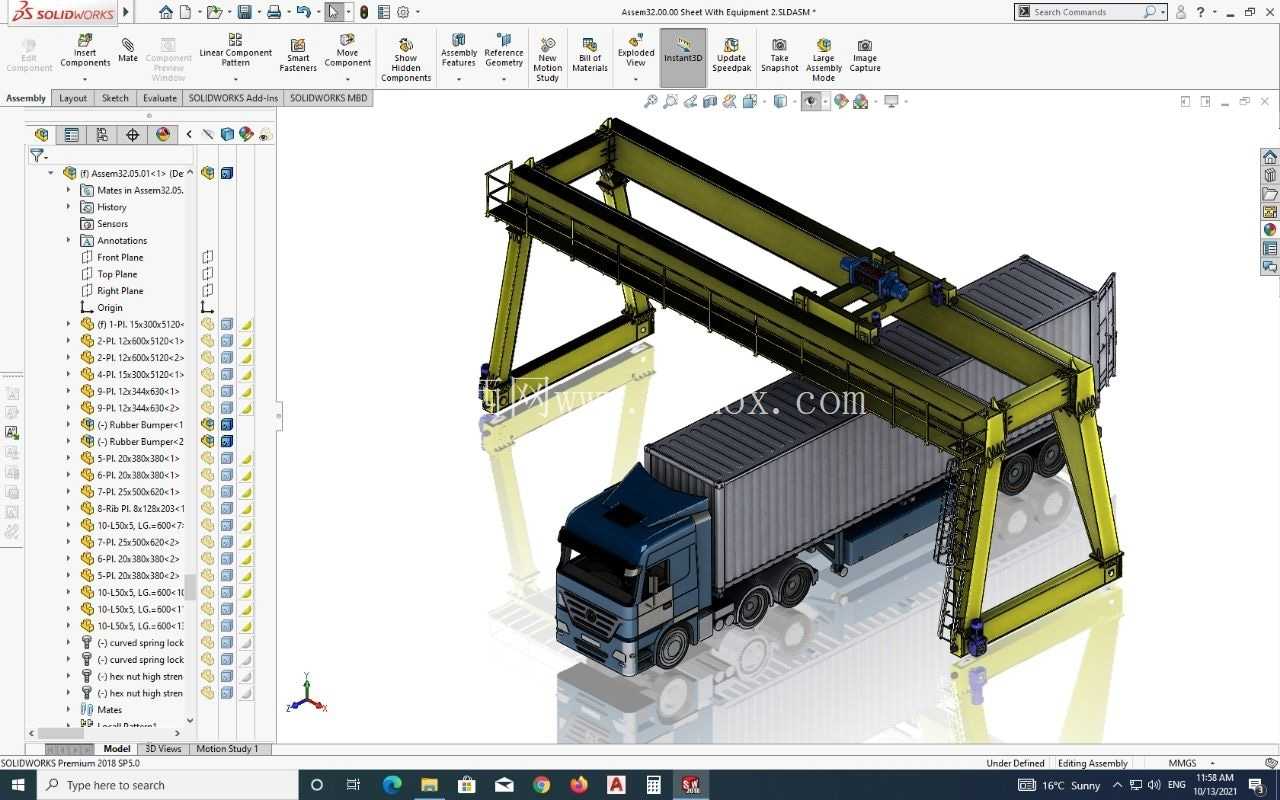

  这类设备的实际作业过程中,能够覆盖轨道之间的全部作业区域,配合起升小车的横向移动与整机沿轨道的纵向移动,实现三维空间内的物料定点转运,相比汽车吊等移动起重设备,它的作业位置固定,转运效率更高,单位作业量的能耗更低,适合固定区域内的常态化重型物料转运作业,在钢结构加工厂内,它可以承担钢板、型钢、成品钢构件的转运与吊装对位,在预制梁场可以承担混凝土预制梁的移位与装车作业,在港口货场可以承担集装箱、重型货物的装卸堆垛作业。结构设计时充分考虑了户外作业的环境适应性,所有外露金属构件表面都做了多层防腐涂装,先做喷砂除锈处理,再涂刷防锈底漆与中间漆,最后涂刷面漆,能够抵御户外雨水、粉尘的侵蚀,电气元件都采用户外防护等级的部件,接线部位做防水密封处理,避免雨天作业时出现电气故障,爬梯、走道、护栏等人员接触的部位都做了圆角处理,避免尖锐棱角划伤运维人员,护栏高度符合安全规范要求,横杆间距能够防止人员意外坠落。
