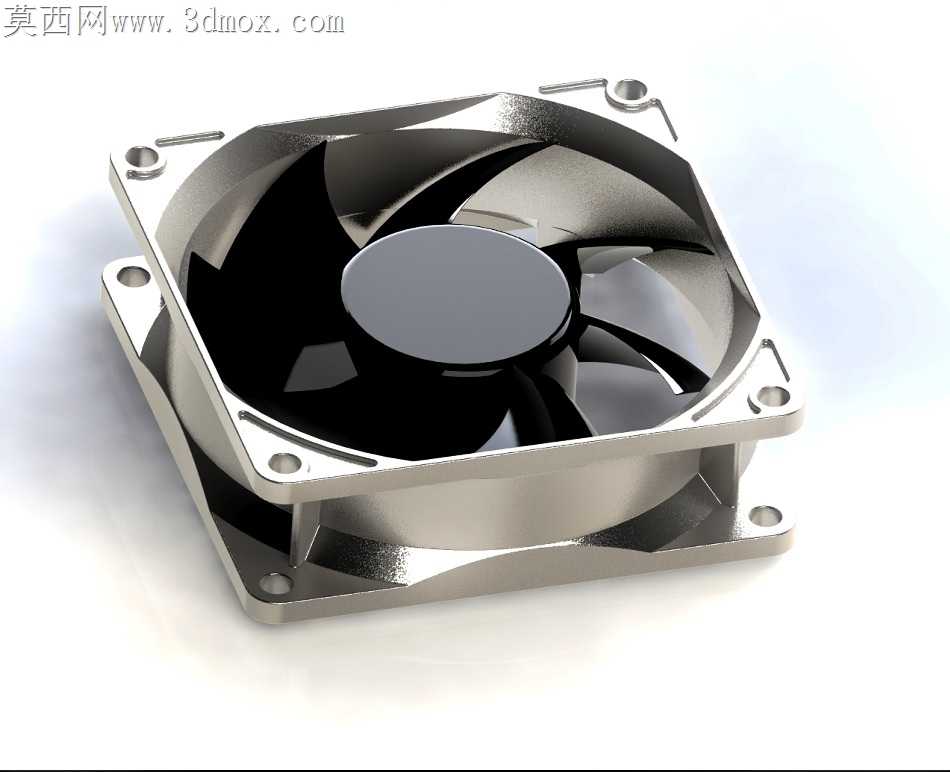

台式电脑CPU散热用轴流风扇结构

这款轴流散热风扇主要面向台式计算机处理器散热场景设计，是电脑主机风冷散热系统的核心组成部件，实际运行中可通过定向气流流动，持续带走处理器工作时产生的积热，避免芯片因温度过高出现降频、卡顿甚至硬件损坏的问题，保障计算设备长时间稳定运行。除了常规台式电脑CPU散热场景外，同结构的风扇也可适配机箱通风、小型工控设备散热、桌面电子设备辅助散热等多种对安装尺寸有标准化要求的风冷场景。

在功能特性设计上，这款风扇采用七叶后掠式扇叶构型，扇叶曲面经过气流优化，能够在较低转速下输出足够的静压与风量，同时有效降低扇叶切割空气产生的紊流噪音，兼顾散热效率与使用时的静音表现；外框采用方形带安装孔的一体化结构，边框做了加厚处理，既可以减少扇叶运转时的结构共振，也能避免气流从边框缝隙泄漏，提升风道的密闭性与送风效率；中心的轮毂区域做了圆弧过渡设计，能够引导气流平滑进入扇叶做功区域，减少入口处的气流涡流损失。

设计思路上，这款结构优先适配标准化的电脑散热安装规范，外框四个角预留的安装孔位完全匹配主流120mm规格风扇的安装孔距，安装边界清晰，既可以直接固定在CPU塔式散热器、下压式散热器的鳍片组上，也可以适配机箱风扇位、水冷排固定位等通用安装场景；整体结构做了3D打印适配优化，扇叶与外框的壁厚均匀，无极端薄壁或者大角度悬空结构，无需额外支撑即可完成打印制作，扇叶与外框之间预留了均匀的转动间隙，既避免运转时出现剐蹭，也不会因间隙过大造成气流损耗。

外形尺寸与安装边界方面，这款风扇整体为标准正方形外框，边长适配主流120mm电脑风扇的通用尺寸，厚度符合常规机箱风扇的厚度规范，四个安装孔的中心距完全遵循行业通用标准，用户无需额外修改安装位即可直接替换同规格的市售风扇；外框边角做了小圆角处理，避免安装时划伤手部或者周边线材，出线位置预留了专用的走线槽位，方便供电线路的规整排布，不会因线材挤压影响扇叶的正常转动。
