柴油发电机组钣金防护外壳结构设计

这款柴油发电机组的钣金防护外壳，主要面向户外固定安装的备用电源场景设计，常见于工业园区、数据中心、基建工地、商业综合体的后备供电配套，核心作用是将柴油发电机组的主机、散热系统、油路电路组件全部包覆在内，既隔绝机组运行时的高分贝噪音向外扩散，也能阻挡户外扬尘、雨水、杂物侵入机组内部，同时避免无关人员直接接触高温运转部件引发安全隐患。

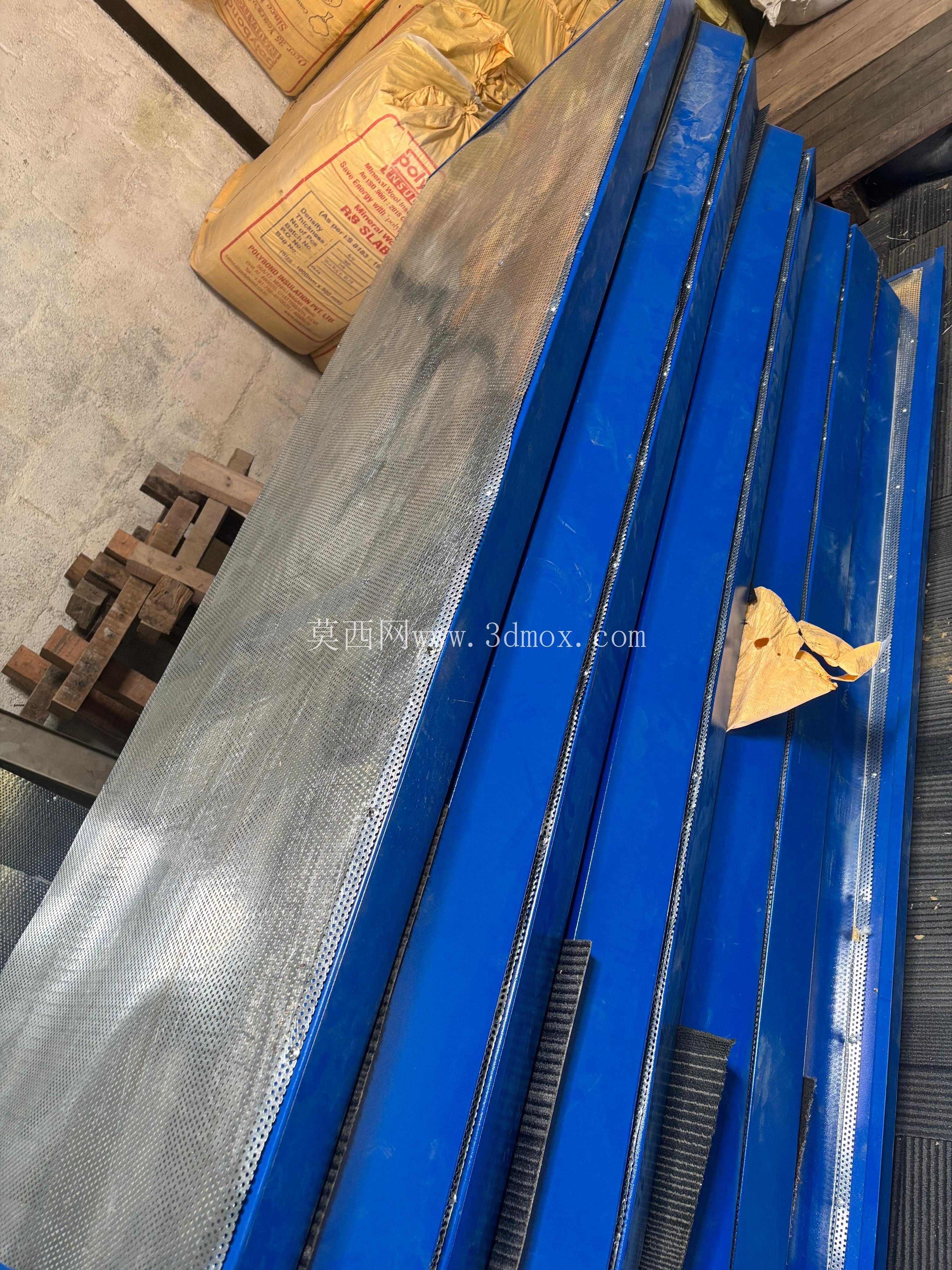

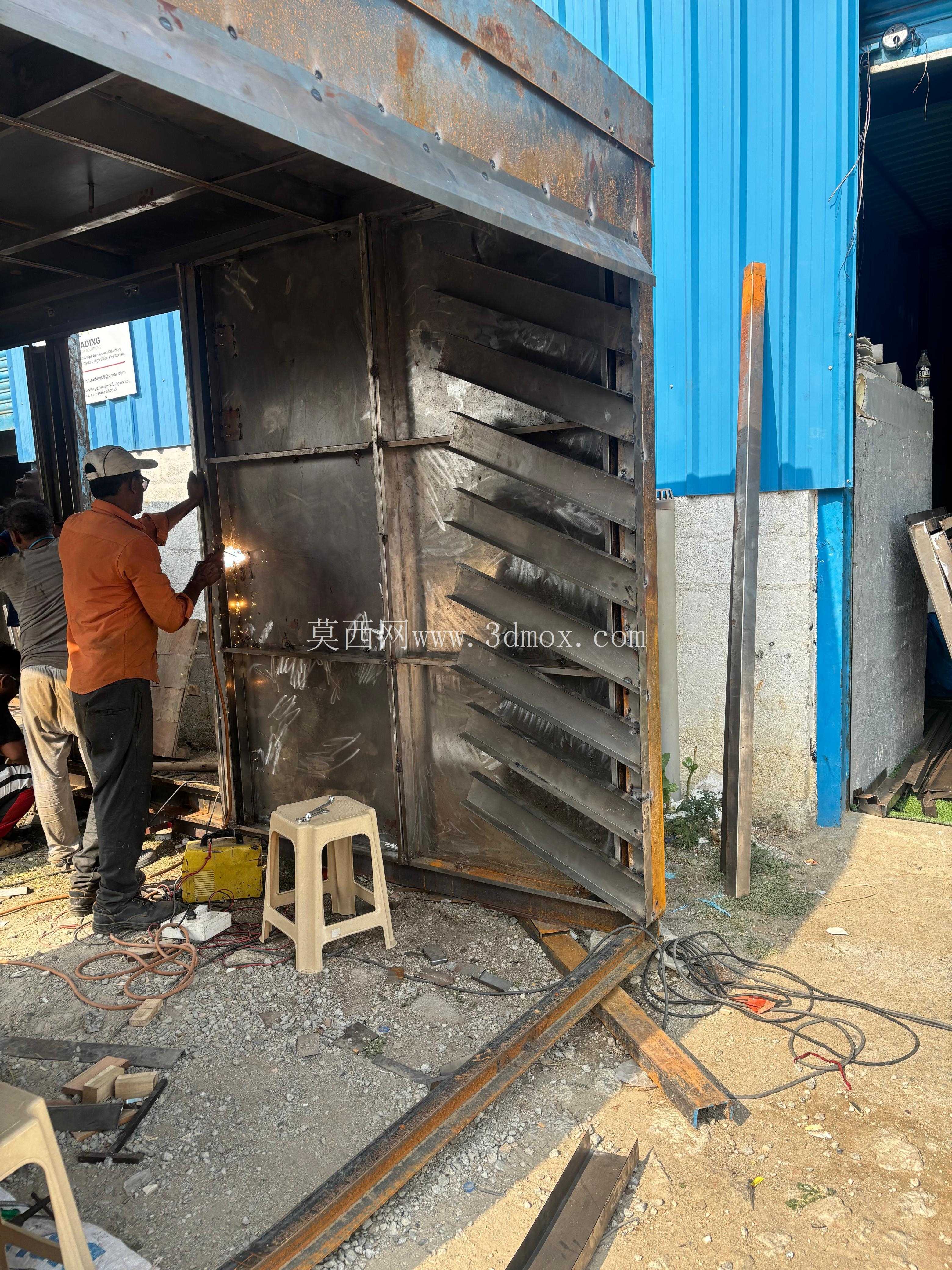

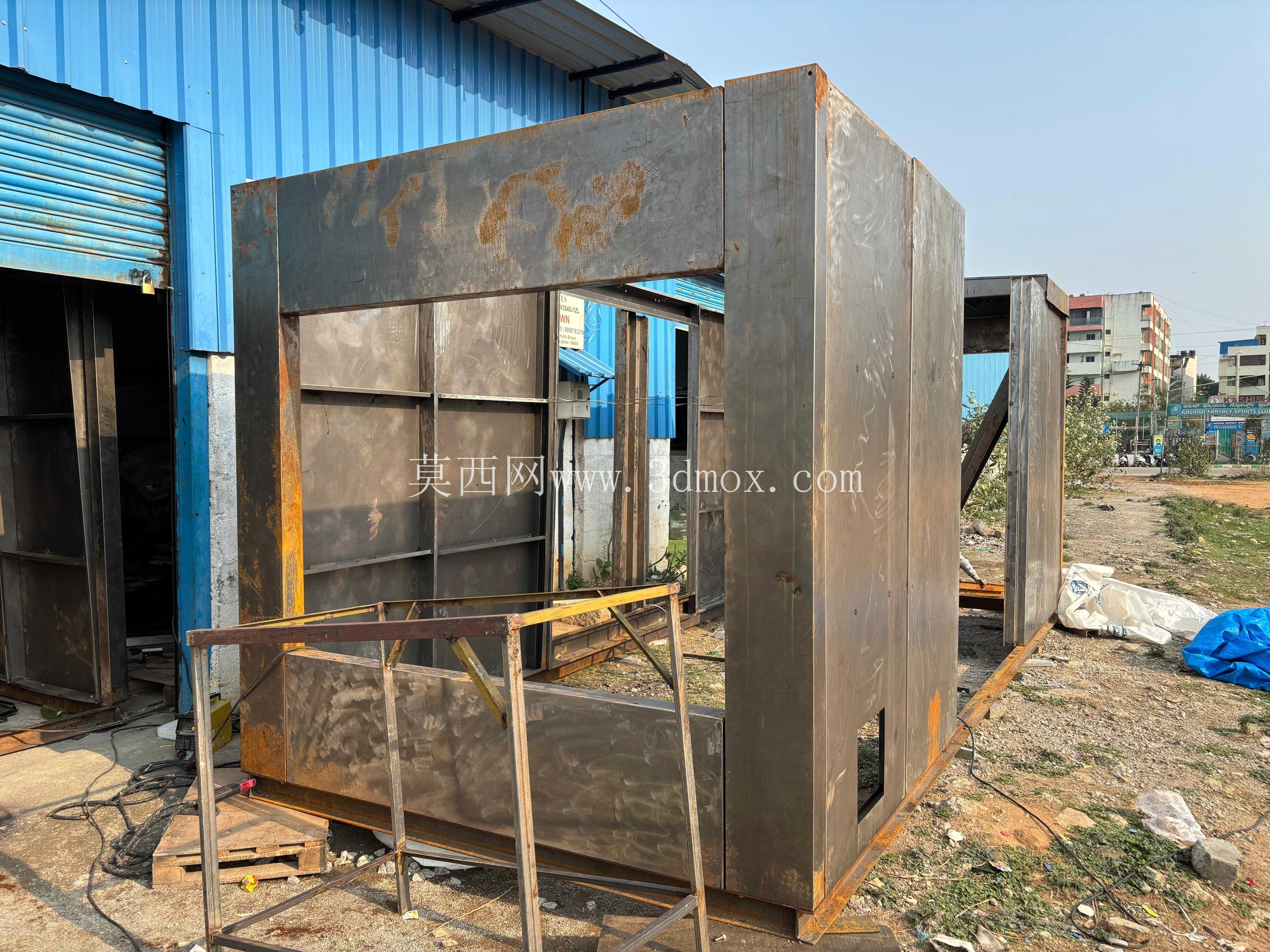

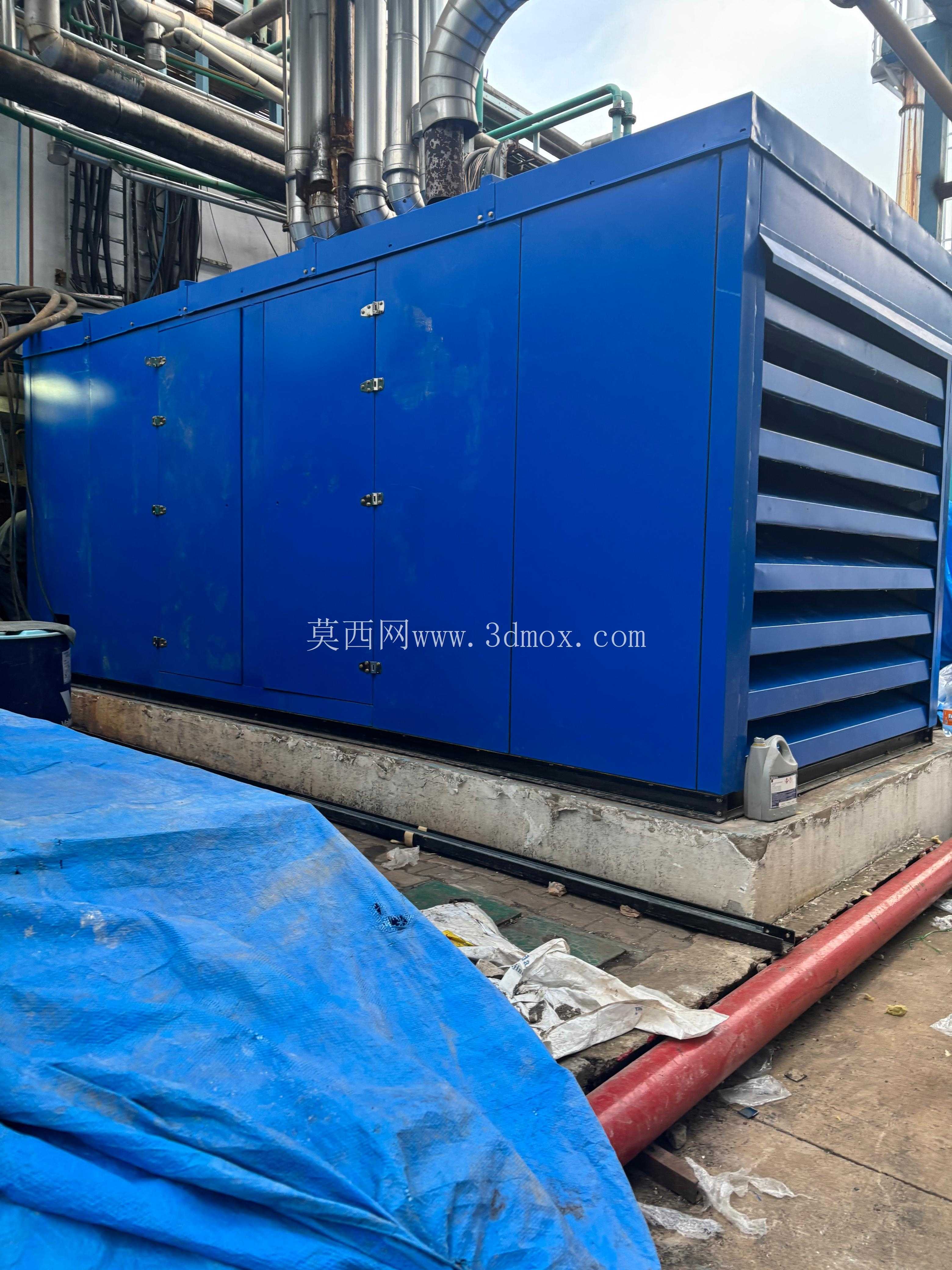

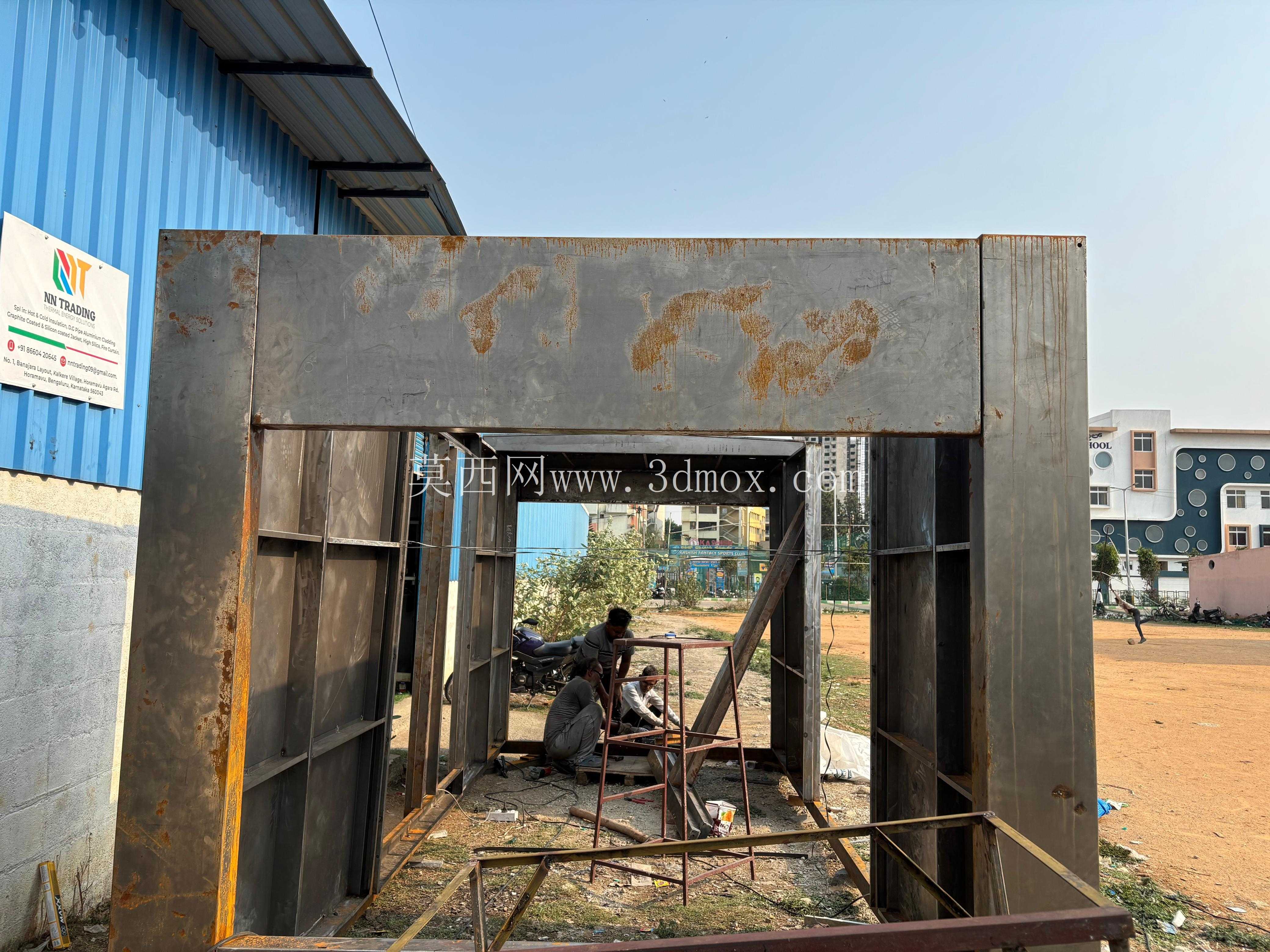

从结构设计逻辑来看，整体采用分块式钣金拼接方案，主体框架以标准矩形钢管焊接作为承载基底，外覆冷轧钢板折弯成型的面板，所有拼接缝隙处都预留了密封胶条的安装槽位，兼顾防雨密封与后期拆装维护的便利性。侧面设置多扇带快开锁具的检修门，每扇门的铰链都做了承重加强处理，可承受单扇门板30kg以上的重量不变形，开门后可直接触及机组的机油加注口、滤芯位置、电路接线端子，日常维保不需要整体拆解外壳。机组散热端对应位置设计了横向百叶通风结构，百叶叶片做了向下倾斜的折弯角度，既能保证散热气流的通畅进出，满足机组满负荷运行时的通风量要求，又能防止雨水顺着通风口溅入机组内部，叶片间距经过反复校核，既不会因为间隙过大导致降噪效果下降，也不会因为间隙过小增加通风阻力影响散热效率。

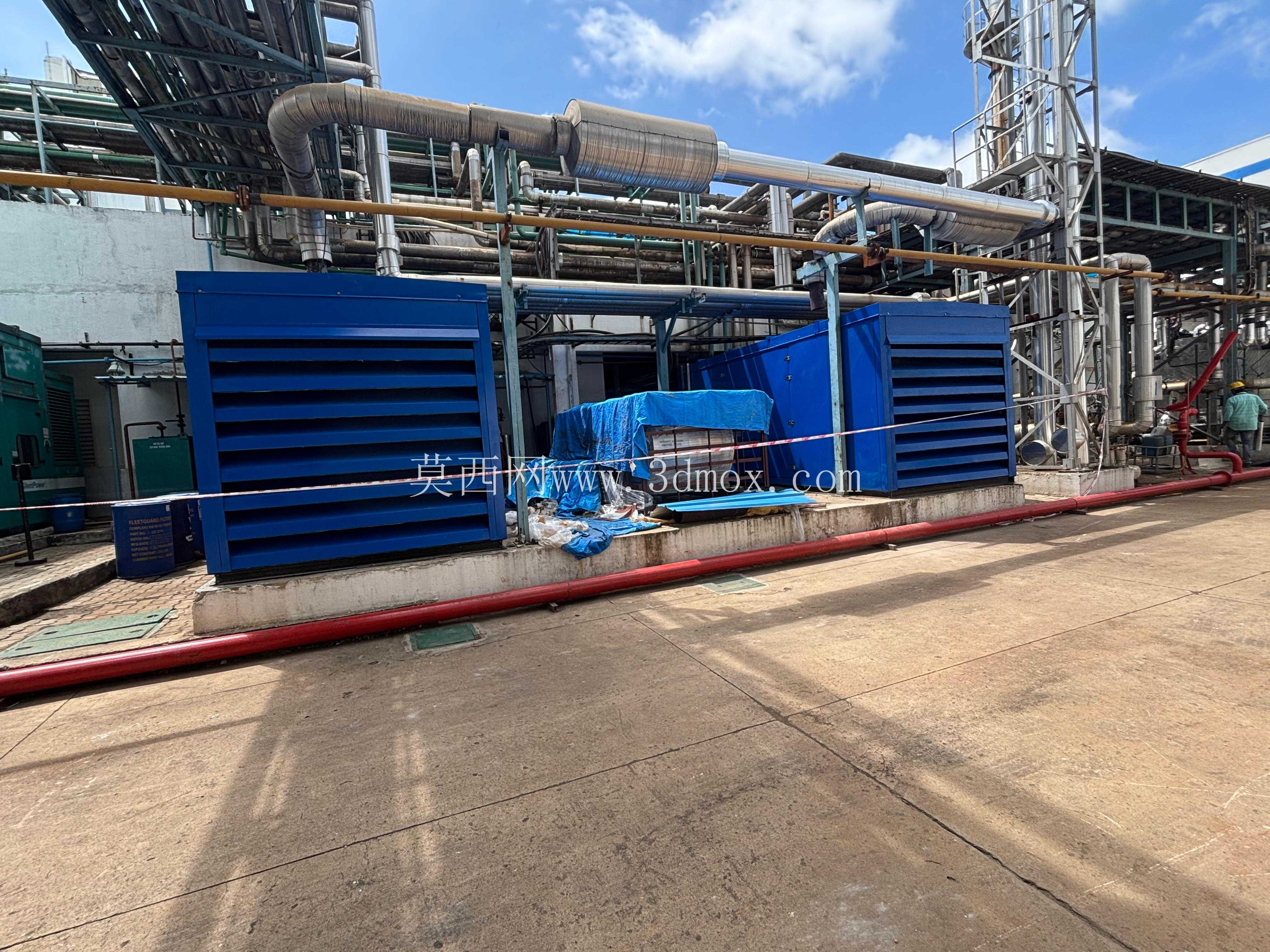

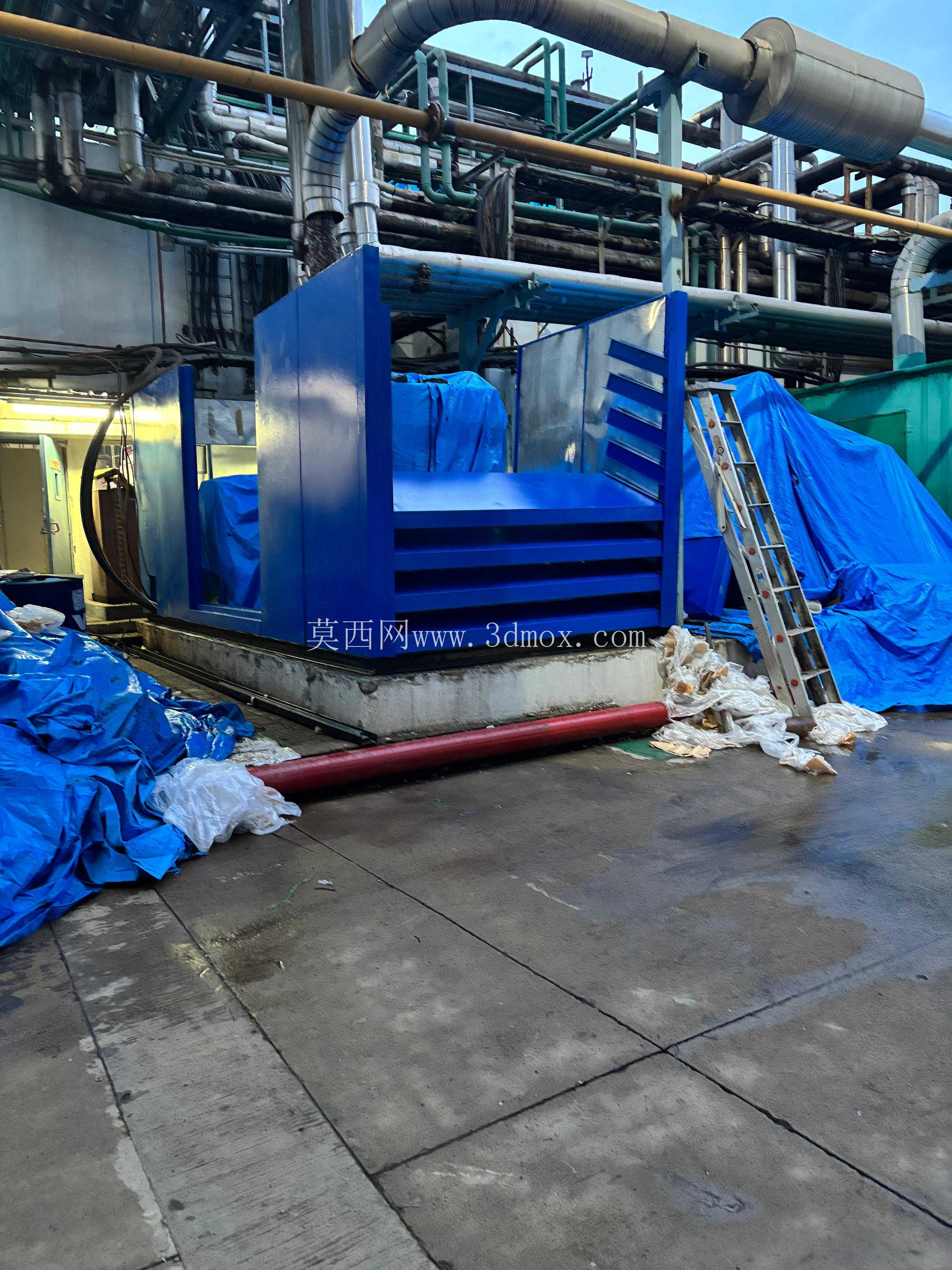

安装边界方面，外壳底部的安装孔位完全匹配常规混凝土基座的预埋螺栓间距，基座需要高出周边地面15cm以上，避免雨季地面积水倒灌进入外壳内部；外壳整体长度根据机组功率段覆盖6-12m区间，宽度控制在2.2-2.8m，高度不超过2.5m，可满足绝大多数厂区通道的运输进场要求，不需要额外拆解就能通过标准宽度的厂区大门。外壳顶部做了5°的整体倾斜坡度，降雨时可快速排走顶部积水，不会出现积水渗漏的问题，顶部钢板下方还铺设了阻尼隔音棉，可有效降低机组运行时的顶部噪音传递。

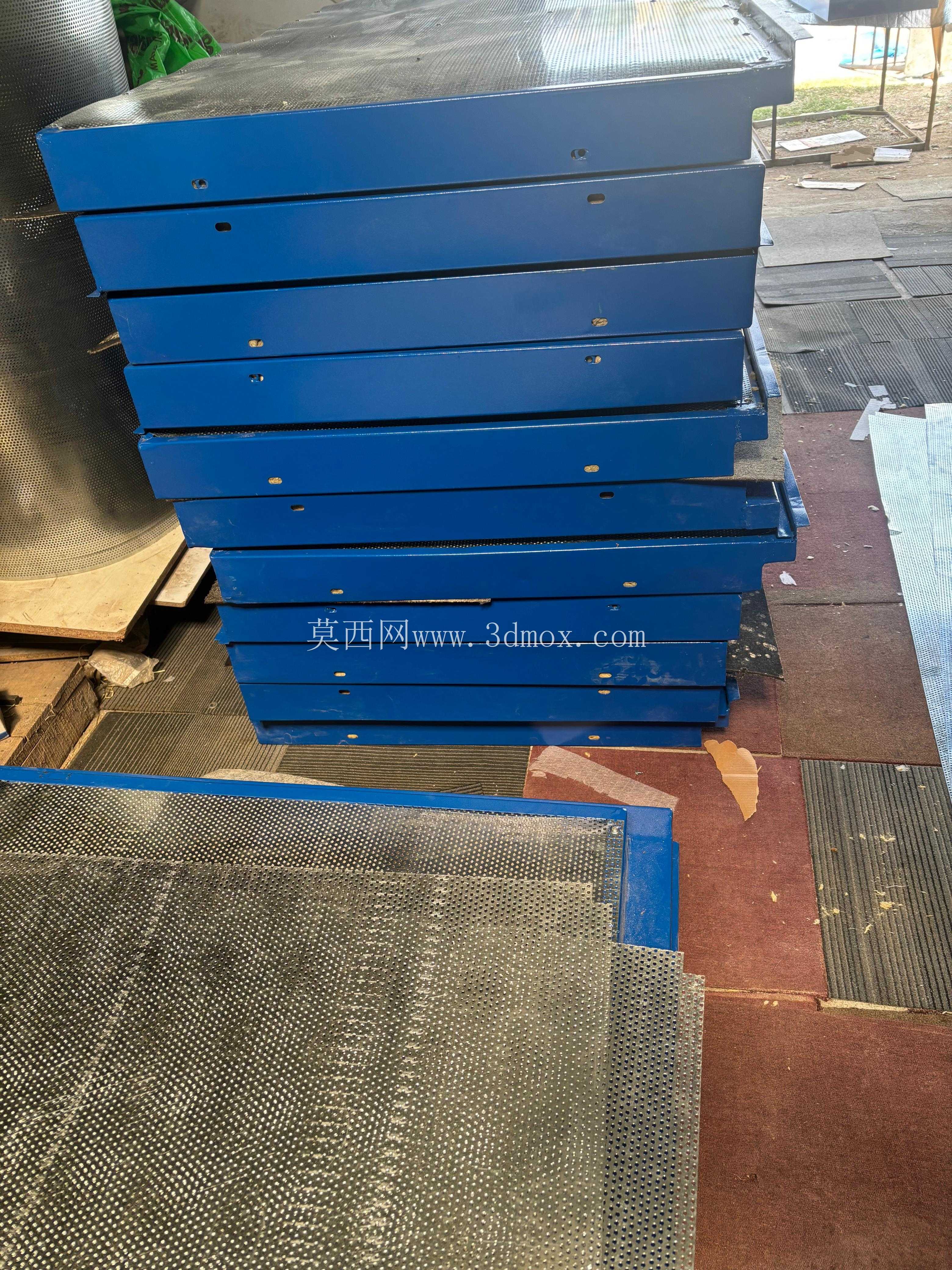

细节设计上，所有钣金面板的折弯处都做了圆角处理，避免安装维护时尖锐边角划伤操作人员；门板与框架的接触位置都加装了减震橡胶垫，减少机组运行时的震动传递导致的门板共振异响；外壳侧面预留了排烟管的穿出接口，接口处做了防火隔热处理，避免高温排烟管烫坏周边钣金件；同时预留了电缆出线的密封格兰头安装位，电缆穿出后可实现完全密封，防止蚊虫、水汽顺着电缆缝隙进入内部。整个外壳的钣金件全部采用模块化设计，同功率段的门板、面板可以通用互换，生产时可批量冲压折弯降低加工成本，后期如果某块面板出现磕碰损坏，可单独更换对应板块，不需要整体替换外壳，大幅降低后期运维成本。在结构强度校核上，外壳侧面可承受12级大风的正面风压不变形，表面喷涂户外聚酯粉末涂层，可适应户外高温、高湿、盐雾等不同环境下的长期使用，涂层附着力达到国标一级要求，正常使用场景下5年内不会出现掉漆、锈蚀的问题。
