11米级混凝土配电电线杆结构设计

　　在县域10kV配网架空线路改造、城郊居民点供电延伸、小型工矿企业临时供电接入这类场景里，11米高度的混凝土配电电杆是应用占比极高的杆塔选型，这类电杆的设计核心是平衡户外长期服役的结构强度、现场安装的作业便捷性，以及线路挂载的荷载冗余，避免后期运维出现杆体倾斜、金具变形、线路弧垂超差这类常见问题。从结构设计逻辑来看，这款电杆采用锥形混凝土杆身设计，杆身从底部到顶部按照固定锥度收窄，底部直径匹配常规11米电杆的埋设深度要求，埋设段考虑了不同地质条件下的抗倾覆需求，杆身内部预置受力钢筋，混凝土标号适配户外长期暴露的抗冻、抗风化、抗腐蚀要求，不需要额外做表面防腐处理就能满足20年以上的户外服役寿命。

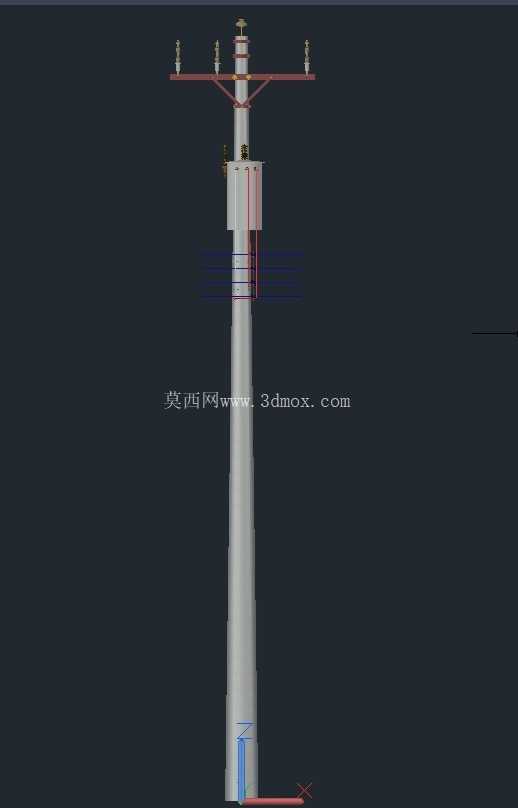

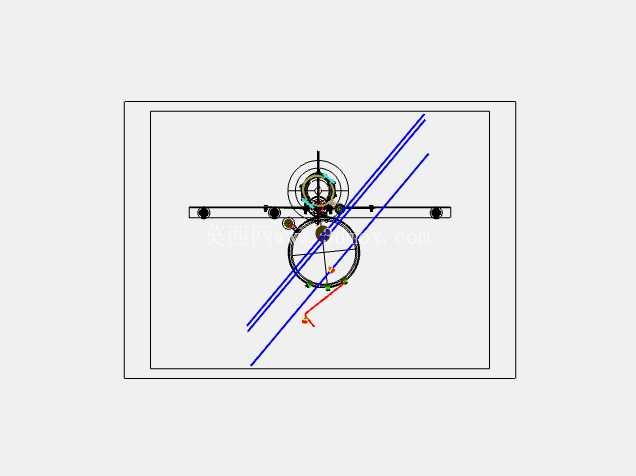

　　杆顶的横担采用对称布置结构，横担上预留的绝缘子安装位按照10kV架空线路的相间距离要求设置，能够同时挂载三相供电线路，横担与杆身的连接采用抱箍式固定结构，不需要在杆身预制穿孔，避免杆身受力截面被削弱，抱箍的连接螺栓采用热镀锌处理，适配户外高湿度、高盐雾区域的防锈需求。横担下方预留了配电变压器的安装支架位置，支架的安装高度距离地面满足安全距离要求，既能够避免地面人员误触带电设备，也方便后期运维人员登杆开展检修作业，支架的承重荷载按照常规柱上配电变压器的重量设计，预留了足够的安全系数，能够承载变压器本体、接线端子、附属避雷设备的总重量，同时考虑了大风天气下的横向风荷载附加力，避免支架出现变形。

　　杆身的爬梯结构采用外置预埋固定点设计，爬梯步距符合人体工程学要求，运维人员登杆作业时不需要额外携带脚扣就能完成上下攀爬，爬梯与杆身的固定点均匀分布，每段固定点都做了加强处理，避免长期踩踏出现松动。从安装边界来看，这款电杆的底部埋设深度需要根据现场土壤承载力调整，普通黏土地质的埋设深度不低于杆身总长度的六分之一，软土地质需要额外加装混凝土底盘，避免杆体下沉；杆体安装时的垂直偏差需要控制在杆身总高度的千分之五以内，避免横向受力不均导致杆身出现裂纹。横担安装时需要保证水平度偏差不超过横担总长度的百分之一，避免绝缘子受力偏斜导致线路固定点出现应力集中。

　　这款电杆的设计同时兼顾了配电线路挂载和柱上设备安装的双重需求，不需要额外加装辅助支架就能完成柱上变、跌落式熔断器、避雷器这类常规配电设备的安装，相比等径电杆，锥形杆的运输和现场吊装难度更低，杆身重心靠下，吊装过程中更容易控制姿态，不需要大型吊装设备就能完成现场组立，适合交通不便的乡村、山区配网建设场景使用。在实际线路排布中，这类电杆的档距可以按照50到60米设置，能够匹配常规铝绞线的弧垂要求，杆身的荷载设计同时考虑了覆冰工况下的线路重量附加，在冬季有覆冰的区域使用时，不需要额外加强杆身结构就能满足荷载要求。杆身顶部预留了避雷线的安装位，多雷区域使用时可以直接加装顶端避雷装置，不需要对杆身做二次改造。
