工业钢结构操作平台框架结构设计

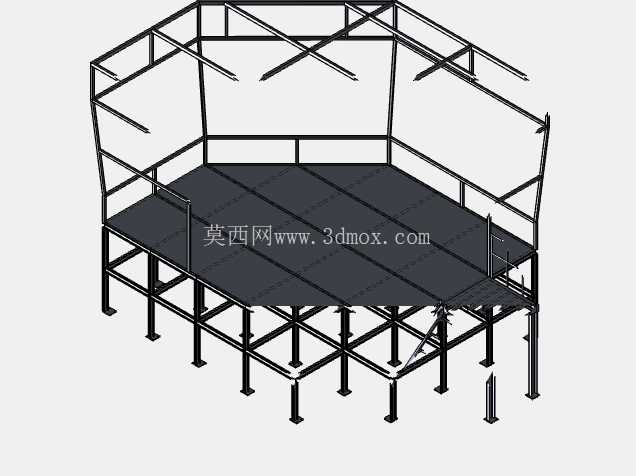

　　这套钢结构操作平台框架，主要面向生产车间内设备高位操作、巡检维护、工位排布的实际场景，常见于压铸生产线周边、大型设备旁的人员作业站位搭建，解决生产现场设备操作面高度差带来的作业不便问题，为操作人员提供稳定、安全的高位作业承载面。从结构组成来看，整体采用模块化型钢拼接设计，底部支撑为多根等距排布的立式承重立柱，立柱底部预留安装固定孔位，可通过膨胀螺栓与车间混凝土地面完成刚性连接，单根立柱的承重载荷经过受力校核，可满足常规作业场景下3-5名操作人员同时站位，外加小型工具、临时物料摆放的承重需求，不会出现结构形变、失稳的问题。

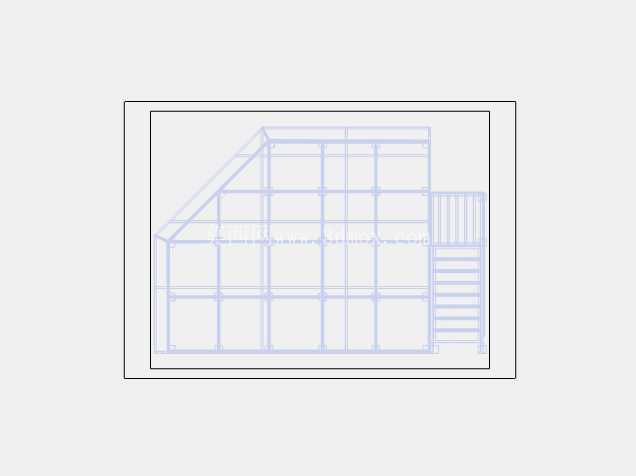

　　平台承载面采用框架式格栅铺设设计，边框由横向、纵向的主承重梁交叉焊接组成，梁体之间设置斜向加强筋，分散承载面的集中载荷，避免局部受力过大导致梁体弯曲；格栅板面预留防滑纹理间隙，既可以减少平台整体自重，也能避免作业面积水、积油带来的滑倒风险，同时方便现场清理时的杂物掉落，无需额外在板面设置排水槽。平台上层的防护框架沿承载面边缘满布，护栏高度符合工业作业安全规范要求，横杆采用多道平行排布设计，竖向设置等距防护立杆，所有杆件连接位置均采用满焊处理，焊后做打磨除锈、防锈涂装处理，避免长期车间环境下的锈蚀问题，护栏转角位置做圆弧过渡处理，避免尖锐棱角对作业人员造成磕碰伤害。平台一侧设置斜向登高梯道，梯道踏步采用防滑花纹钢板制作，梯道两侧同步设置扶手护栏，梯道与主平台框架采用螺栓可拆卸连接，方便现场根据实际安装空间调整梯道的接入方向，适配不同车间的布局需求。设计过程中优先考虑了现场安装的便捷性，所有构件均采用标准化分段设计，单段构件重量控制在人工可搬运范围内，无需大型吊装设备即可完成现场组装，构件连接节点采用螺栓加焊接的双重固定方式，既保证安装效率，也能确保整体结构的连接刚性。

　　安装边界方面，整体框架的长宽尺寸可根据现场实际作业范围灵活调整，标准模块的单跨跨度适配多数车间设备旁的预留空间，平台离地高度可根据配套设备的操作面高度做定制化调整，最低可适配0.8米的低位操作需求，最高可满足4米以内的高位巡检作业要求；安装时仅需保证地面平整度误差在允许范围内，无需对原有车间地面做大规模改造，框架整体外边缘与周边设备的安全预留距离符合车间安全规范，不会影响周边设备的正常运行、检修通道的通行。

　　在结构受力设计上，通过有限元受力模拟对承重梁、立柱的截面尺寸做了优化，在满足承重要求的前提下尽可能减少型钢材料的用量，控制整体结构的自重与制造成本，斜向支撑的排布位置避开了平台下方的设备安装空间，不会干涉平台下方原有设备、管线的布置，方便后期对平台下方区域的设备做维护、管线排布调整。框架表面的涂装采用工业常用的防锈底漆加面漆处理，可适配多数机加工、压铸车间的潮湿、多油污环境，长期使用不会出现漆面脱落、构件锈蚀的问题，后期维护仅需对局部磨损位置做补漆处理即可，维护成本较低。
