双坡顶集成式小型活动板房结构设计

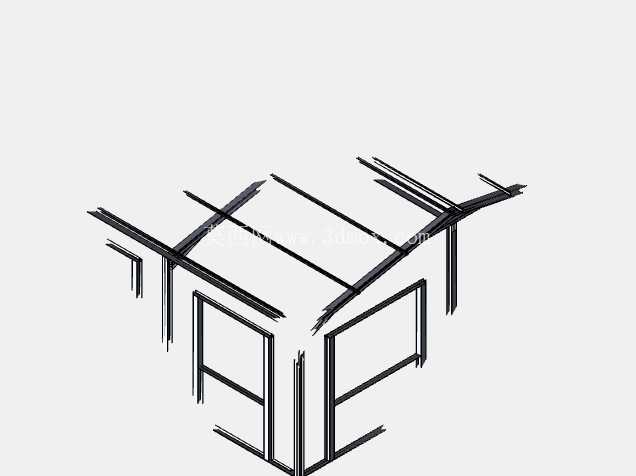

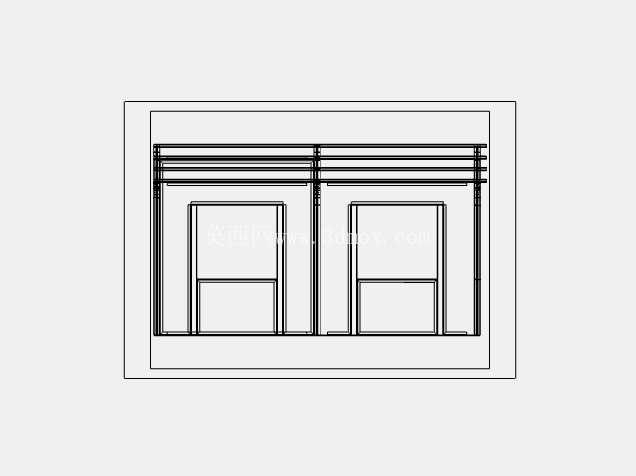

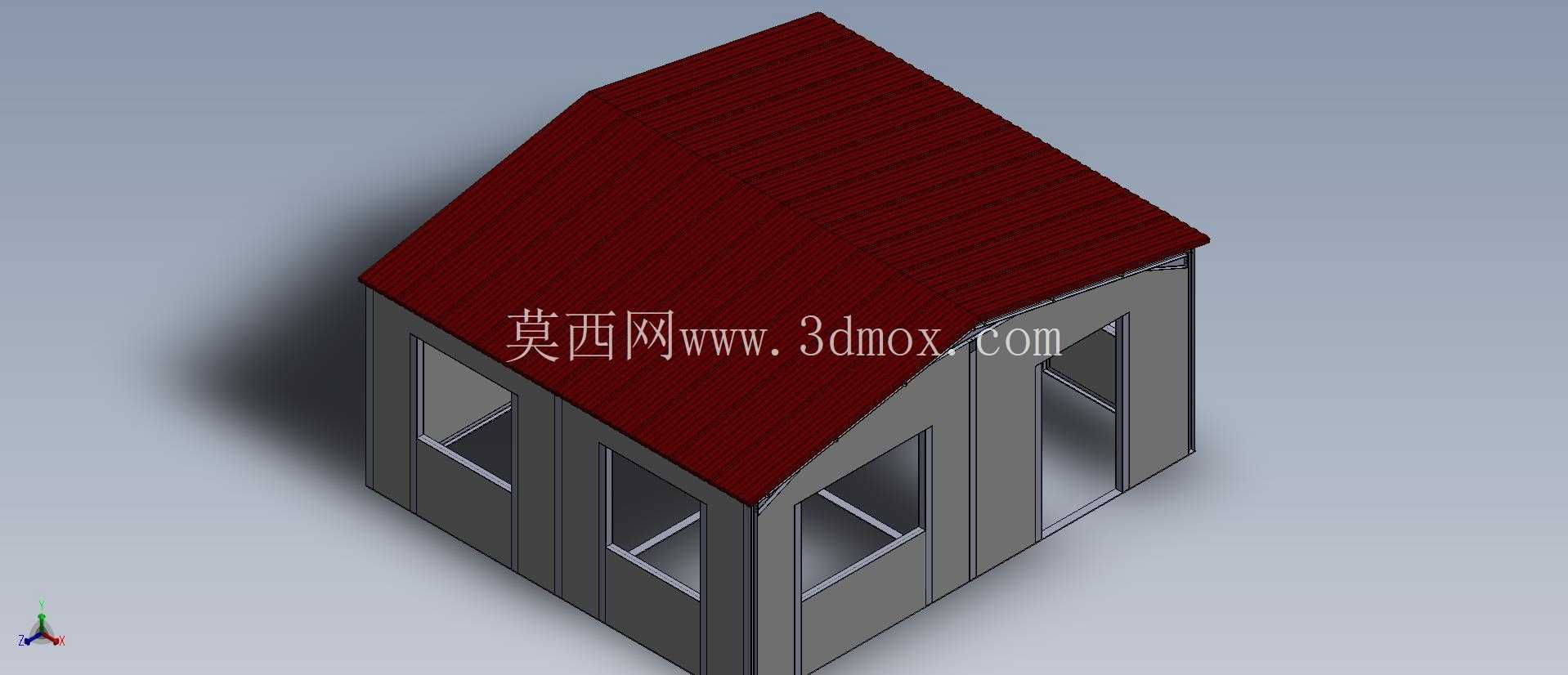

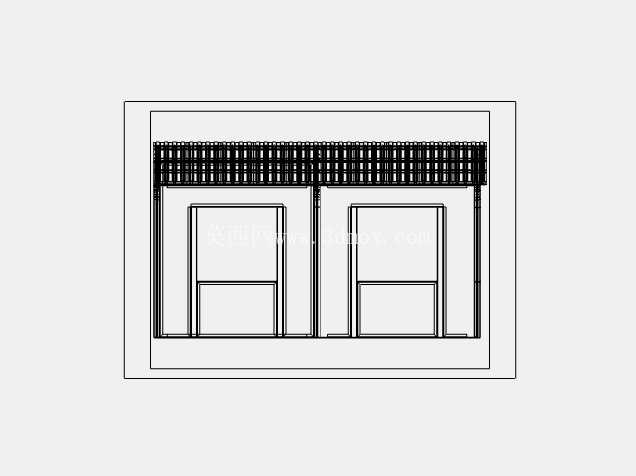

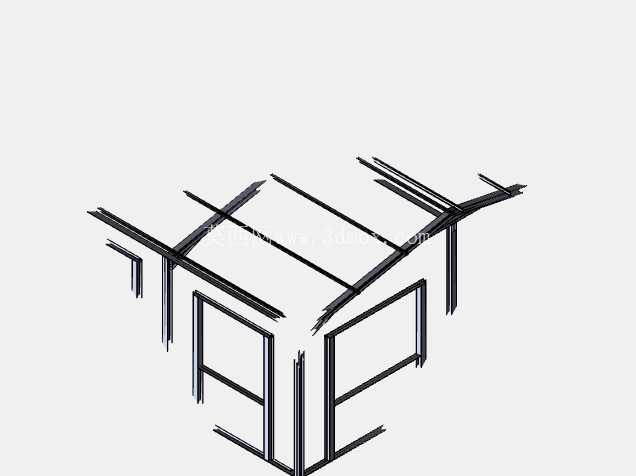

　　这款小型集成房屋的三维结构设计，核心面向工地临时办公住宿、户外作业值守点、景区临时服务站点这类需要快速搭建、可重复拆装迁移的应用场景，区别于传统砖混临时建筑，整套结构全部采用预制轻钢构件拼接，现场不需要湿作业，仅需常规手动工具即可完成组装，拆装过程不会产生建筑垃圾，构件可重复周转使用。从结构设计逻辑来看，整体采用冷弯薄壁型钢作为主承重框架，墙体框架预留了门窗安装位，图中可见的三处窗洞与一处门洞，均按照常规民用临时建筑的通行与采光尺寸预留边界，门洞宽度适配常规单开门安装尺寸，窗洞尺寸兼顾采光面积与墙体结构强度，避免开洞过大导致墙体框架抗侧刚度不足。

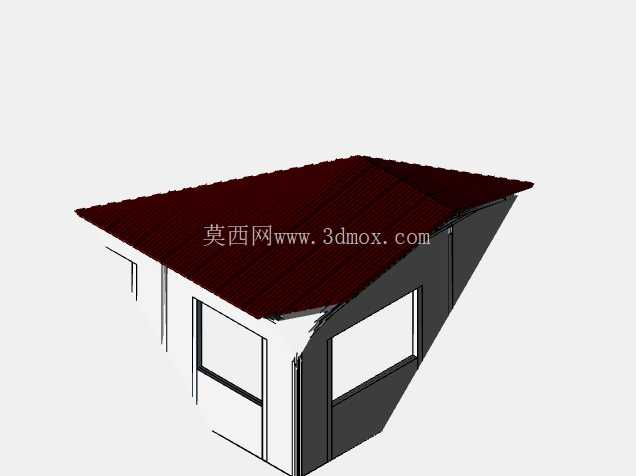

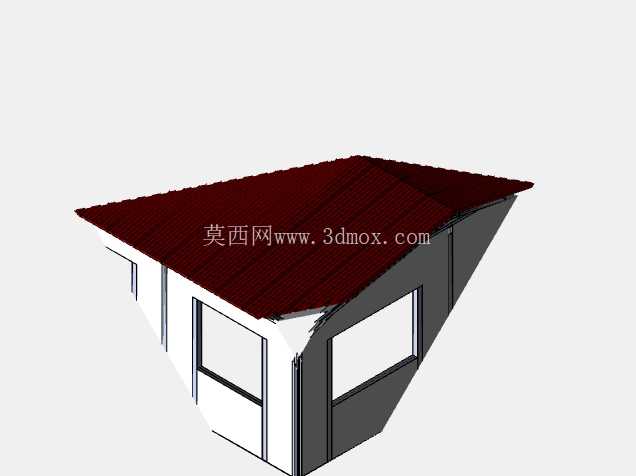

　　屋顶采用双坡排水设计，坡度取值兼顾排水效率与屋面材料铺装便利性，坡顶结构的檩条排布间距匹配常规彩钢瓦、沥青瓦等常用屋面材料的安装跨度，不需要额外增设次檩即可直接固定屋面材料，减少现场安装的构件数量。设计过程中优先考虑了运输与安装边界，所有构件的拆分尺寸均控制在常规货运车辆的装载尺寸范围内，最长构件不超过六米，单件重量控制在两人可协同搬运的范围内，不需要大型吊装设备即可完成现场组装，适配偏远无吊装条件的作业场景。

　　墙体框架采用模块化拆分，每块墙体单元为独立预制件，单元之间采用螺栓拼接，拼接处预留密封胶条安装槽，组装完成后可实现基础的防风防雨密封效果，墙体内部预留了保温层填充空间，可根据使用场景的气候条件填充不同厚度的保温材料，满足不同地域的使用需求。结构受力层面，主框架的立柱与底梁、顶梁之间采用角码加螺栓的连接形式，节点处做了加强处理，可承受常规八级以下风力的荷载，屋面设计荷载考虑了常规积雪区域的雪压取值，满足大部分非极端气候区域的使用要求。整体结构没有复杂的异形构件，所有构件均采用常规冷弯、冲压工艺即可加工生产，不需要开制特殊模具，加工成本可控，适合批量预制生产。

　　在安装逻辑上，整套结构的组装顺序从底梁铺设开始，依次拼接立柱、墙体框架、顶梁、屋面檩条，最后安装门窗与屋面围护材料，安装流程无特殊工艺要求，普通作业人员经过简单交底即可完成操作，单栋建筑的组装时间可控制在四个工时以内，大幅缩短临时建筑的搭建周期。另外，结构设计预留了拓展接口，可根据实际使用需求，在横向或纵向拼接同规格的单元模块，拓展建筑的使用面积，不需要重新设计主体结构，适配不同规模的使用需求。
