CSWA认证考试基础草图建模练习素材

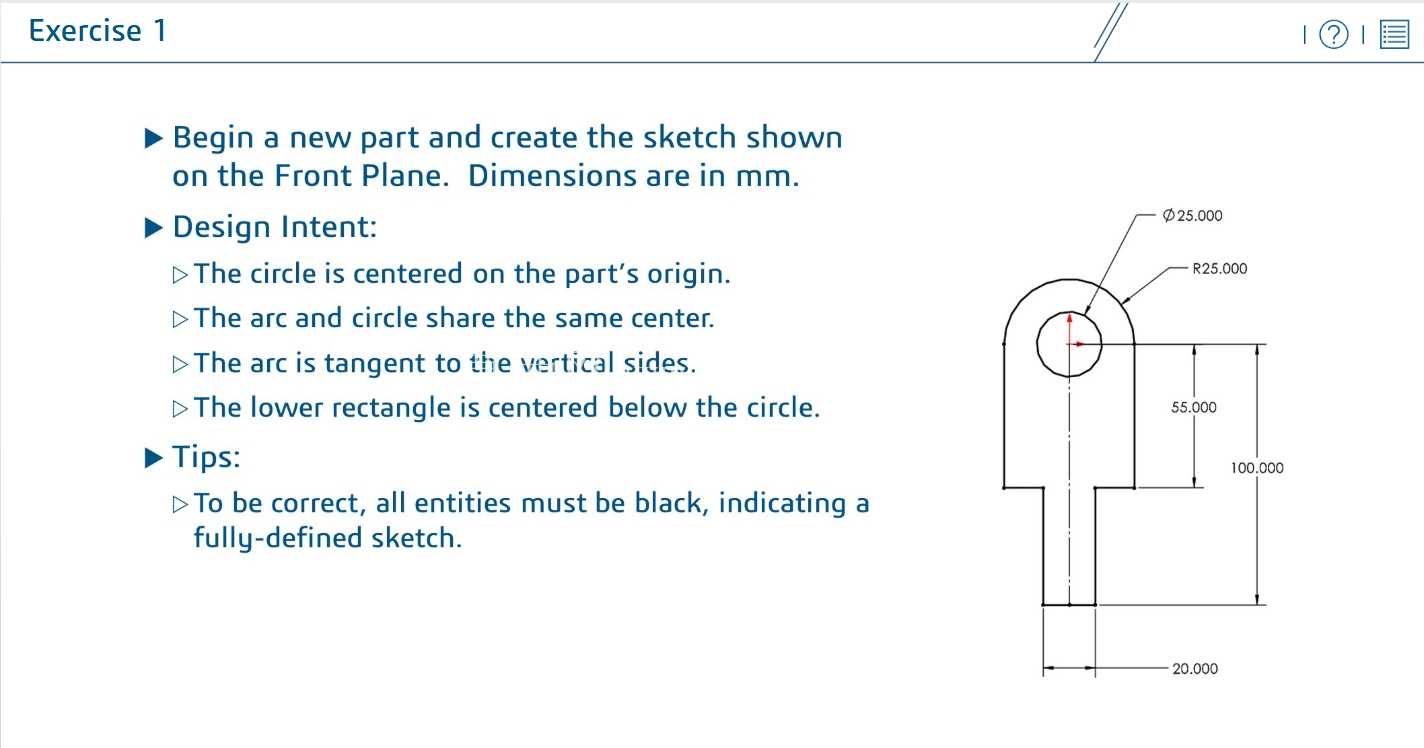

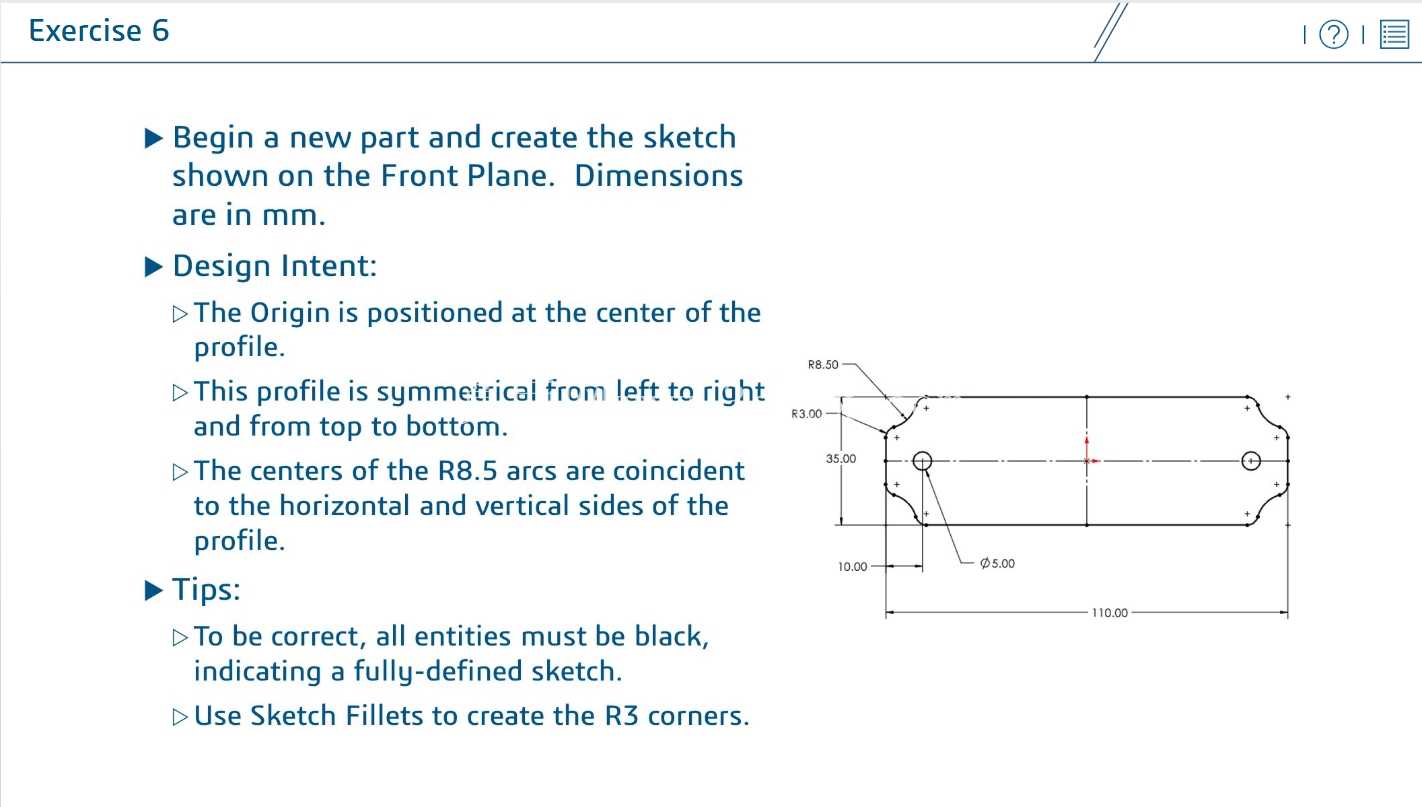

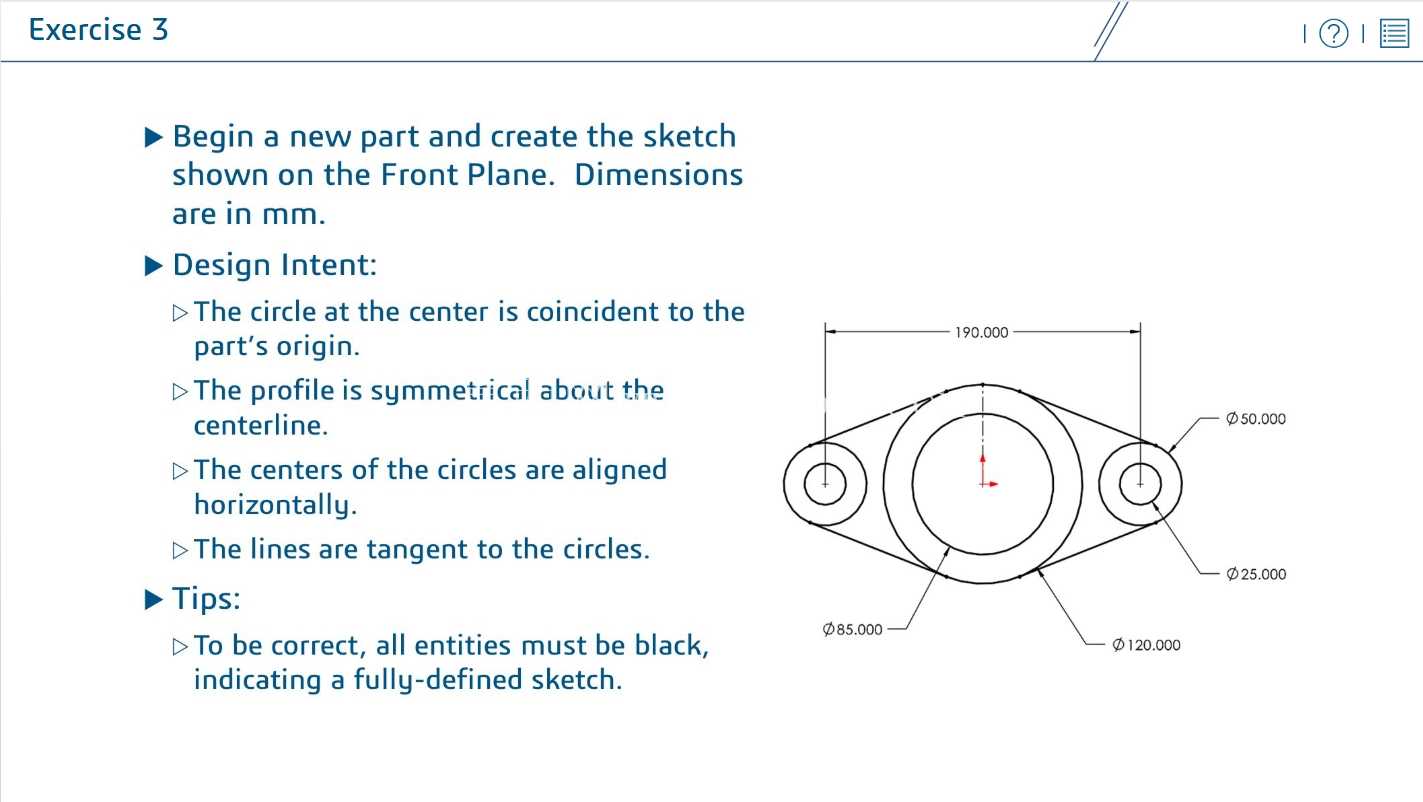

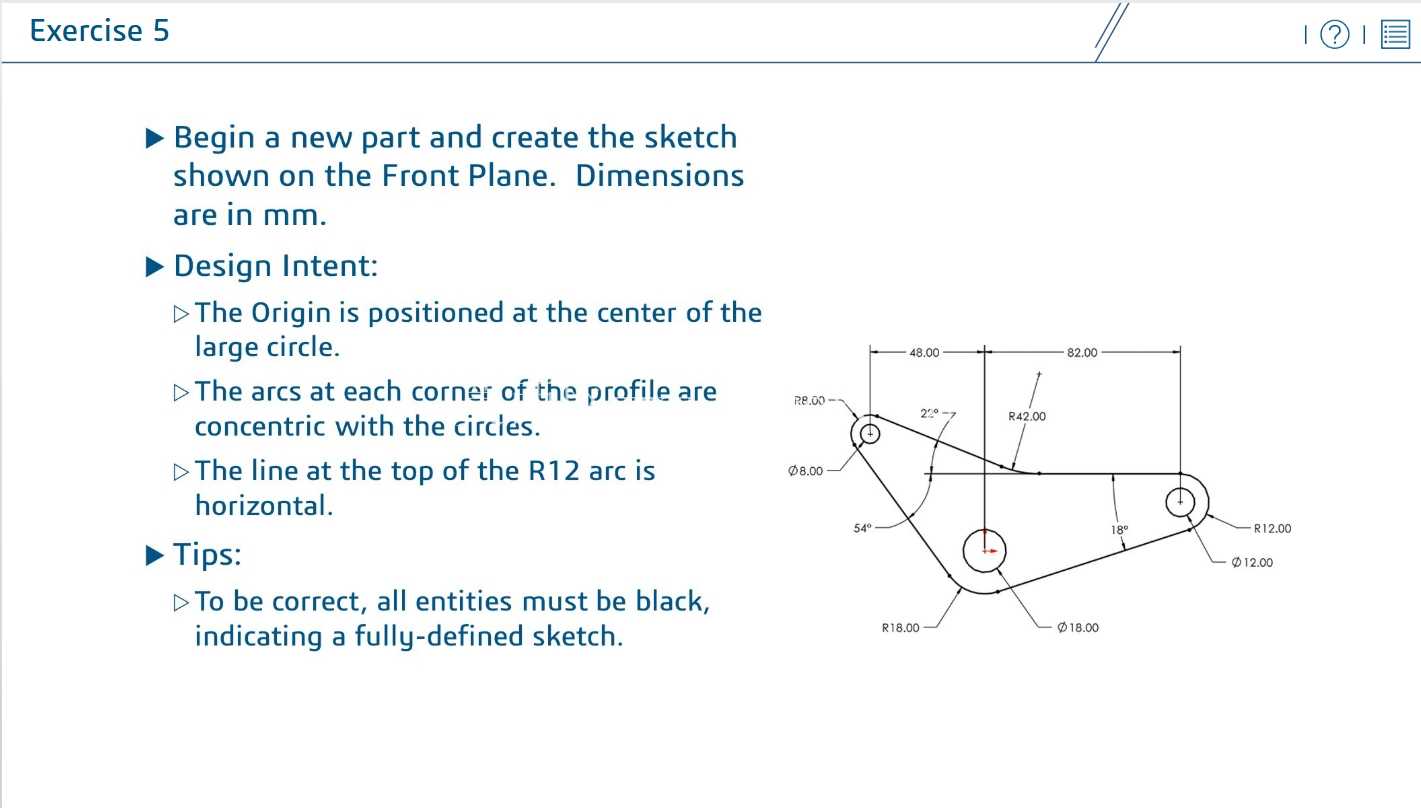

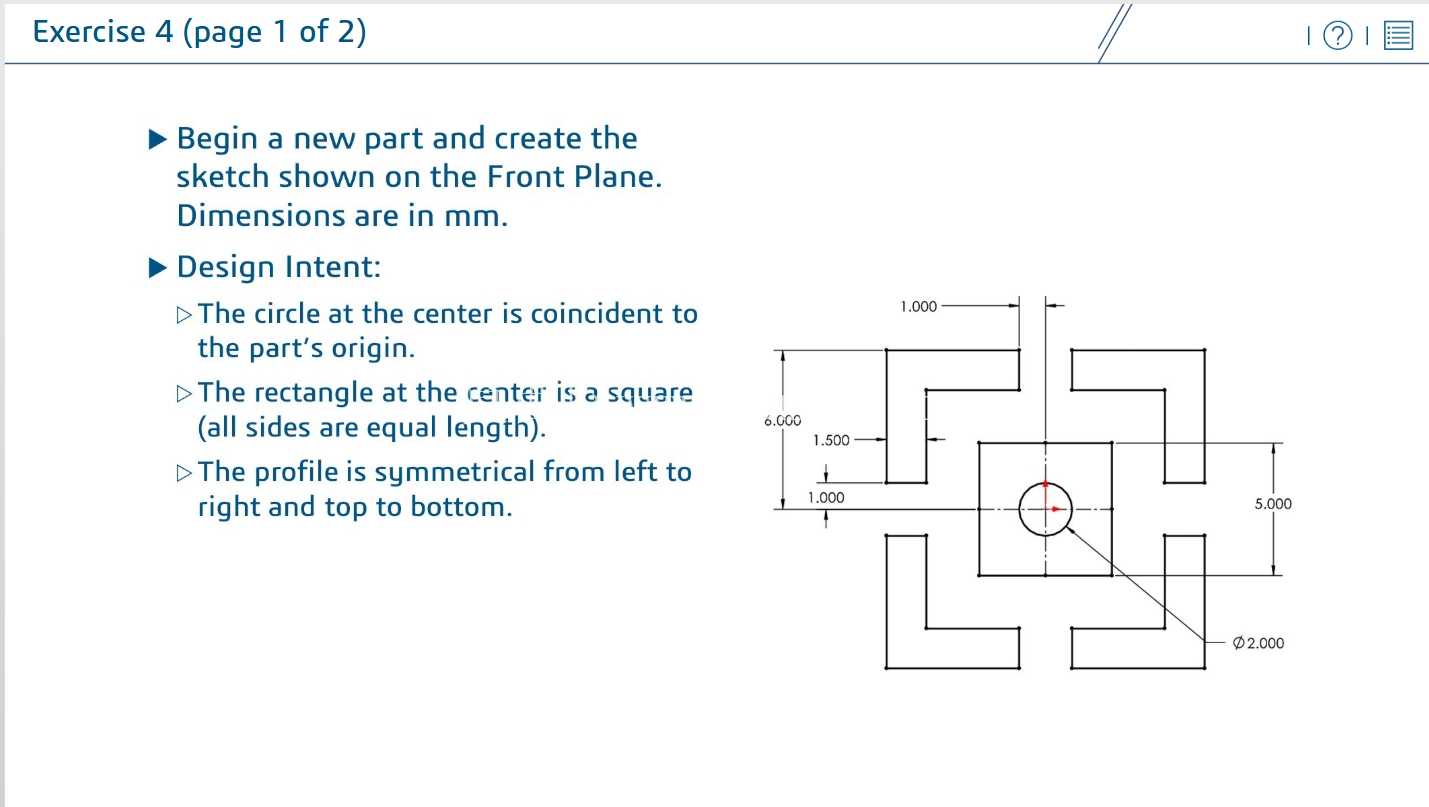

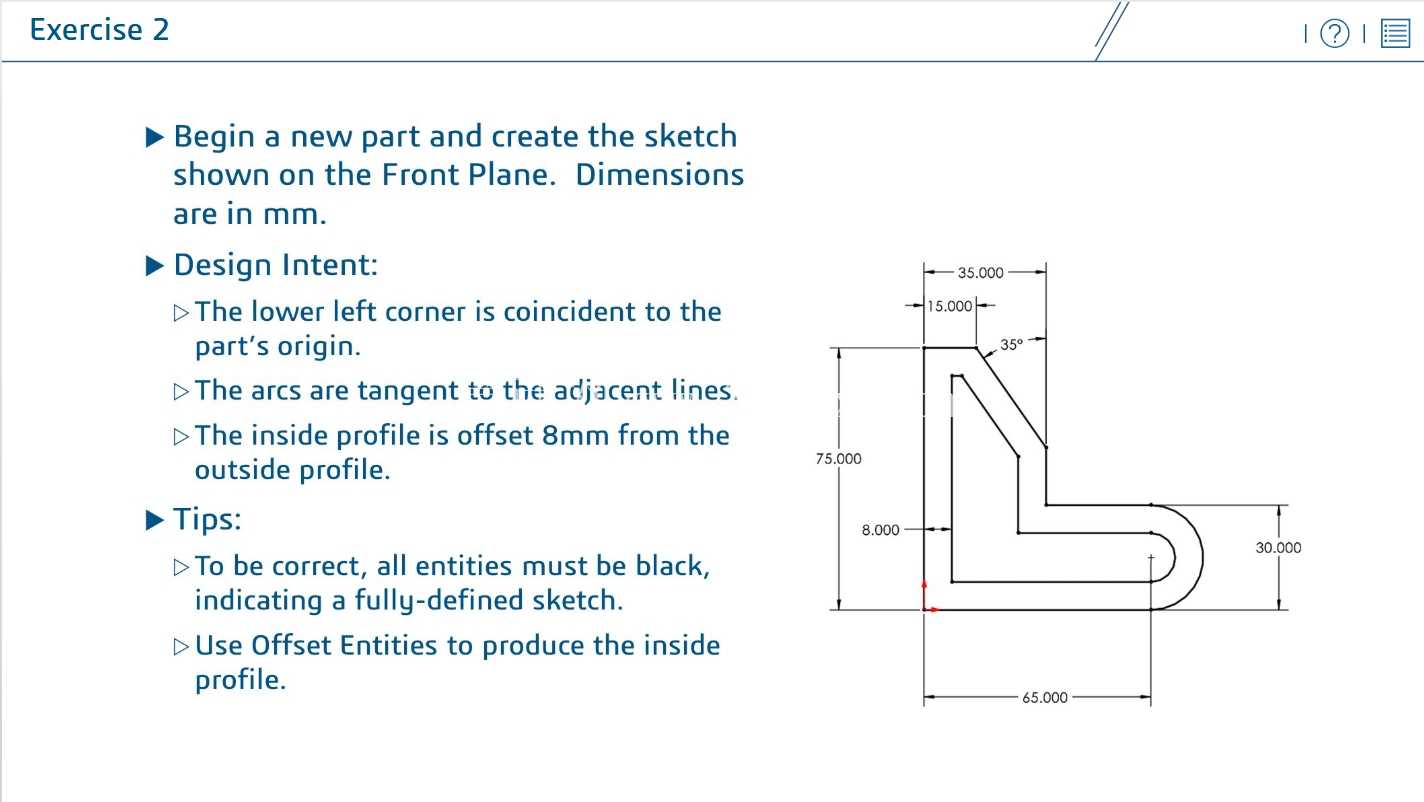

　　在机械结构设计的日常工作里，草图绘制是所有三维建模工作的起点，不管是复杂的整机设备还是单个的五金零件，第一步都需要在基准平面上完成完全定义的草图轮廓，这也是CSWA认证考试里重点考察的基础能力，很多刚接触三维设计的从业者，往往容易忽略草图约束的严谨性，出现过定义、欠定义的问题，导致后续特征生成失败，甚至在参数修改时出现轮廓错位的情况。这套练习素材针对的就是前视基准面的草图绘制训练，所有尺寸单位统一采用机械设计领域通用的毫米单位，练习过程中需要严格遵循设计意图来添加几何关系，首先要明确圆形轮廓的定位逻辑，顶部的圆弧与内部小圆采用同心约束，保证两者的中心完全重合，且圆心必须落在零件的坐标原点上，这一点是很多新手容易出错的地方，一旦圆心偏移原点，后续的对称约束、尺寸标注都会出现基准偏差。

　　圆弧部分需要和两侧的竖直边线添加相切约束，保证轮廓过渡顺滑，没有尖角或者错位的断点，下方的矩形结构要做居中对齐，矩形的对称中心线和上部圆形的竖直中心线完全重合，避免出现轮廓偏置的问题。从尺寸边界来看，整个草图的总高度控制在100毫米，矩形段的宽度为20毫米，上部小圆直径25毫米，外侧圆弧直径同样为25毫米，从圆心到矩形顶部的距离为55毫米，所有尺寸标注完成后，需要检查所有草图实体的颜色状态，当所有线条都显示为黑色时，才代表草图已经完全定义，不存在浮动的未约束元素，这也是草图绘制的基本验收标准。

　　这类基础草图练习看似简单，实则是在训练设计者的约束逻辑思维，在实际的工业设计场景中，小到紧固件、连接片这类通用五金零件，大到设备的安装基座、支撑板结构，都需要用到这类对称轮廓、圆弧与直线相切的草图绘制逻辑，比如自动化设备里的传感器安装支架、机械手的末端连接挂板，很多都是这类上部带圆弧过孔、下部带矩形安装段的结构形式，掌握这类草图的绘制逻辑，能在后续的实际工作中快速完成轮廓搭建，减少草图错误导致的特征返工。练习过程中不需要追求绘制速度，重点要养成先定基准、再加几何约束、最后标注尺寸的建模习惯，很多新手一开始就着急标注尺寸，忽略了同心、相切、对称这些几何关系的添加，最后会出现尺寸冗余、约束冲突的问题，反而要花费更多时间去排查错误。

　　在实际的零件加工环节，这类草图对应的零件一般采用板材激光切割或者铣削加工，轮廓的约束精度直接影响最终零件的形位公差，如果草图里的圆弧和直线没有添加相切约束，加工出来的零件就会在过渡位置出现棱边，不仅影响装配，还可能在受力时出现应力集中的问题，降低零件的使用寿命。另外，居中对称的设计思路也是机械结构里最常用的设计逻辑，对称结构能保证零件受力均匀，在装配时也不需要额外调整方向，降低装配出错的概率，这套练习里的矩形居中要求，就是在强化设计者的对称设计思维，不管是后续做拉伸、切除还是旋转特征，完全定义的对称草图都能保证特征生成的准确性，在参数化修改时，只需要调整对应的尺寸数值，整个轮廓就能按照设计意图同步更新，不会出现局部变形的问题。很多从业者在工作初期不重视基础草图训练，到了复杂零件建模阶段，经常因为草图约束不合理导致整个特征树报错，甚至需要推倒重来，反而降低了工作效率，这类针对性的基础练习，就是把实际工作中常用的草图约束逻辑拆解成单独的训练项，逐个突破几何约束、尺寸标注、基准定位这些核心知识点，为后续的复杂零件建模、装配体设计打下扎实的基础。
