外六角全螺纹紧固螺栓结构设计方案

在各类机械装配、钢结构搭建、模具组装、设备运维场景中，螺纹紧固件是应用覆盖范围最广的基础连接构件，本次呈现的外六角全螺纹螺栓，是针对中等载荷静连接、频繁拆装检修场景设计的通用紧固零件。从实际使用场景来看，这类螺栓常被用于压铸模具模架拼接、小型设备机架组装、工装夹具定位锁紧、五金构件连接等工况，既可以配合螺母实现两个带通孔构件的穿透式连接，也可以直接拧入带有内螺纹的盲孔构件中实现单侧锁紧，适配场景覆盖了从民用五金安装到工业设备装配的多数中等载荷连接需求。

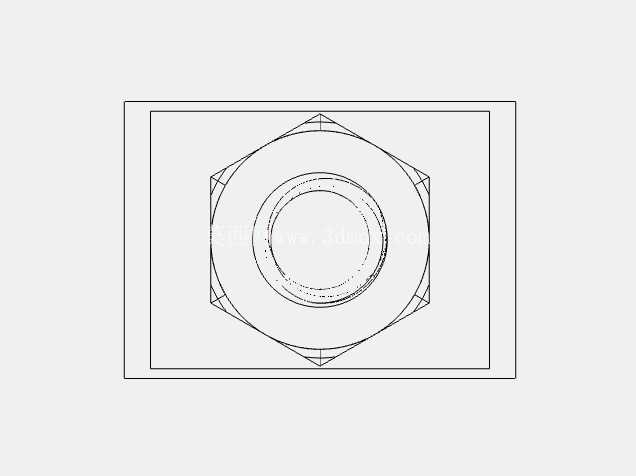

设计阶段首先考虑的是安装便利性与受力合理性，六角头的对边尺寸采用通用标准系列取值，能够适配市面上绝大多数常规开口扳手、套筒扳手、活动扳手的夹持范围，不需要定制专用工装即可完成拆装操作，现场运维时的工具适配性极强。六角头的厚度取值经过受力校核，在满足扳手施加额定拧紧力矩时不会出现头部剪切断裂的前提下，尽可能压缩头部轴向占用空间，避免在安装空间局促的模架内侧、设备腔体内出现头部与周边构件干涉的问题。头部与螺杆衔接的位置做了小尺寸圆角过渡，避免直角衔接处的应力集中问题，在承受交变载荷的工况下，能够有效降低衔接位置的疲劳断裂风险，提升紧固件的循环使用寿命。

螺杆部分采用全螺纹设计，相较于半螺纹螺栓，全螺纹结构的锁紧位置调整范围更大，在被连接件总厚度存在一定公差波动的场景下，不需要额外配置垫片调整锁紧位置，只需要调整螺母的拧入深度即可实现可靠锁紧，对于现场修配、非标构件组装的适配性更强。螺纹牙型采用通用公制三角螺纹，牙型角60度，牙侧间隙控制在标准公差范围内，既保证了螺纹旋合的顺畅性，不会出现卡滞、滑牙的问题，又能保证旋合后足够的接触摩擦力，在常规振动工况下不会出现自行松脱的问题。螺纹的大径、中径、小径公差均按照中等精度等级加工，能够与同规格的标准螺母、内螺纹孔实现自由互换，不需要额外修配即可完成装配。

从安装边界来看，螺栓的轴向总长度根据螺纹规格匹配标准长度系列，安装时需要预留的操作空间主要集中在六角头侧：扳手活动空间需要覆盖六角头对边尺寸外至少两倍扳手厚度的径向范围，轴向方向需要预留至少能让套筒完全套入六角头的空间，若采用开口扳手操作，轴向预留空间可适当缩小。螺杆穿过被连接件通孔时，通孔直径建议比螺纹大径大0.5-1mm，既方便螺栓穿入，又不会因为间隙过大导致连接定位偏移。如果是用于盲孔螺纹连接，需要提前核算螺纹拧入深度：对于钢质构件，拧入深度不小于螺纹公称直径的1倍；对于铸铁、压铸铝合金等脆性材质构件，拧入深度需要达到螺纹公称直径的1.5-2倍，才能保证螺纹牙的承载能力满足载荷要求，避免滑牙失效。

在功能特性上，这款螺栓的受力方向以轴向拉伸为主，同时能够承受一定程度的横向剪切载荷，当配合弹簧垫圈、平垫圈使用时，能够进一步提升防松性能和接触面承压能力，平垫圈可以分散螺栓头部对被连接件表面的压应力，避免较软的压铸铝合金、工程塑料材质被连接件表面被压溃；弹簧垫圈可以在振动工况下提供持续的轴向张紧力，抵消螺纹旋合面的间隙，降低松脱概率。设计过程中没有采用特殊的非标结构，所有尺寸均参考通用紧固件标准取值，既方便加工时的刀具选型，不需要定制特殊成型刀具，降低加工成本，也方便后期运维时的备件替换，现场出现零件损坏时可以快速采购同规格标准件完成更换，减少设备停机等待时间。

实际建模过程中，螺纹部分采用精确牙型建模而非贴图示意，能够直接用于装配干涉检查、运动仿真中的连接关系定义，在做整机数字样机装配时，可以直接导入模型验证螺栓安装位置是否与周边管线、构件存在干涉，检查扳手操作空间是否充足，提前在设计阶段规避现场安装时才发现的空间不足、无法锁紧等问题。六角头的棱边做了微小倒角处理，既去除了加工后的锐边毛刺，避免安装时划伤操作人员，也能让扳手更容易套入头部，提升装配效率。螺杆末端做了45度倒角引导，穿入通孔或者旋入内螺纹孔时能够自动导正，不会因为螺杆端面与孔位的微小错位导致卡滞，尤其是在盲孔装配视线受阻的场景下，末端倒角的引导作用能够大幅提升装配速度，减少螺纹错牙的概率。
