菱形勾花防护网编织结构三维设计

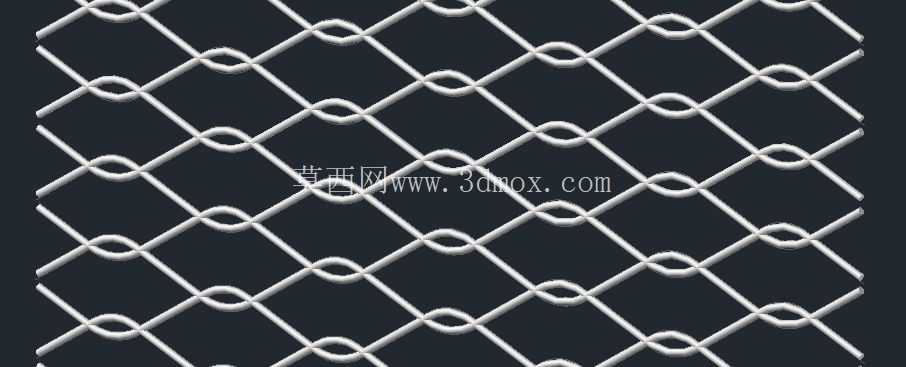

　　在场地隔离、边坡防护、养殖圈护、球场围网等诸多工程场景里，勾花网是应用频次极高的防护构件，这类构件依靠金属丝的交错弯折咬合形成连续菱形网孔，无需额外焊接或紧固件就能实现网面的整体连接，自身具备优秀的抗冲击变形能力，受到外力冲击时网面可以通过节点的小幅位移分散荷载，不会像焊接网那样出现焊点崩裂、网面局部破损扩散的问题。本次设计的勾花网结构，核心围绕金属丝的编织咬合逻辑展开，每一段金属丝都按照固定的弯折半径做螺旋状弯曲，相邻两根丝的螺旋弧段互相嵌套，形成可小幅活动的铰接节点，这种节点设计让整张网在安装时可以适配一定的坡面弧度，不需要额外裁剪拼接就能贴合起伏的安装基面，在山地边坡防护、河道堤岸加固这类非平面安装场景下，能大幅降低现场施工的裁切工作量。

　　从结构细节来看，单根金属丝的弯折角度经过反复校核，相邻两个波峰的间距决定了网孔的对角线尺寸，设计时将网孔的菱形锐角控制在60度左右，这个角度下网面的纵向和横向拉伸强度最为均衡，既不会因为角度过小导致网面横向容易拉开变形，也不会因为角度过大导致网面纵向抗冲击能力不足。金属丝的弯折圆弧半径和丝径直接匹配，避免弯折处出现应力集中导致的断丝问题，常规丝径下的弯折内圆弧半径不小于丝径的1.5倍，这个参数是结合实际冷弯加工的工艺特性确定的，过小的弯折半径会让金属丝在弯折位置产生加工硬化，后续使用中受外力反复作用容易出现疲劳断裂。

　　在安装边界的设计上，网面的边缘丝段做了收头处理，最外侧的螺旋弯折段比内部网孔的弯折段多半个螺距，安装时可以直接将边缘丝段穿入固定用的立柱挂钩或者横向张紧丝，不需要额外做网边的绑扎处理，能提升现场安装的效率。网面的整体张紧余量也在建模时做了预留，整张网平铺状态下的自然长度比额定安装长度短3%左右，安装时通过张紧构件将网面拉至额定长度，此时网面的各个铰接节点处于预紧状态，不会因为外力晃动产生节点间的摩擦异响，也能避免网面松弛后出现的局部下垂、网孔变形问题。

　　从应用适配性来看，这种编织结构的勾花网可以适配不同的使用场景调整丝径和网孔尺寸，做球场围网时可以选用较粗的丝径和稍大的网孔，保证抗球类冲击的能力同时控制整体成本；做养殖圈护时可以缩小网孔尺寸，避免小型畜禽从网孔钻出；做边坡防护时可以选用镀锌或包塑处理的丝材搭配该编织结构，利用结构本身的柔性适应边坡的微小沉降，不会因为基面变形出现网面撕裂。建模过程中对每一个咬合节点都做了干涉检查，确保相邻金属丝的螺旋弧段是贴合嵌套状态，没有出现穿模或者间隙过大的问题，间隙过大会导致网面受力时节点位移量超标，容易出现网孔变形不均的情况，完全贴合则能保证节点之间的摩擦力足够，分散外力时可以将荷载传递到更大范围的网面区域。另外网面的拼接逻辑也在结构设计中做了考虑，两张网拼接时只需要将各自边缘的螺旋丝段互相旋入嵌套，就能实现和网面内部节点一致的连接强度，不需要额外的连接件，拼接位置的网孔和内部网孔保持一致，不会出现拼接处的防护漏洞。
