英制35吨螺栓型Crosby锚卸扣结构设计

在海洋工程系泊、重型起重作业、船舶锚泊系统的索具配置环节，螺栓型锚卸扣是承担大吨位载荷传递的核心连接部件，这类部件的结构合理性直接关系到整套索具系统的作业安全冗余。本次设计的35MT级Crosby制式螺栓型锚卸扣采用英制尺寸体系，适配海外项目、进口起重设备配套的索具连接需求，区别于普通弓型卸扣的小载荷场景，该规格锚卸扣额定承载能力达35公吨，可覆盖海上风电构件吊装、大型船体分段移位、重型港口设备转运等大吨位作业场景的连接需求。

从结构设计逻辑来看，该锚卸扣采用经典的弓型本体搭配横向螺栓销的组合形式，本体部分采用锻造圆弧过渡结构，所有受力转角位置均做了大圆角平滑处理，避免应力集中导致的疲劳断裂风险——在长期交变载荷作用下，直角转角位置的应力集中系数可达平滑圆弧位置的3倍以上，这也是重型卸扣本体必须采用全圆弧流线型设计的核心原因。横向穿设的螺栓销采用带防松结构的设计，销体一端为六角头结构，另一端配置锁紧螺母与开口销安装位，作业时完成螺栓销穿入、螺母锁紧后，可在销端孔位穿入开口销做机械防松，避免吊装过程中螺母回转脱落引发的安全事故，这种双重防松设计是重型索具部件的标配结构，可适应船舶、海上作业场景下的振动、冲击载荷工况。

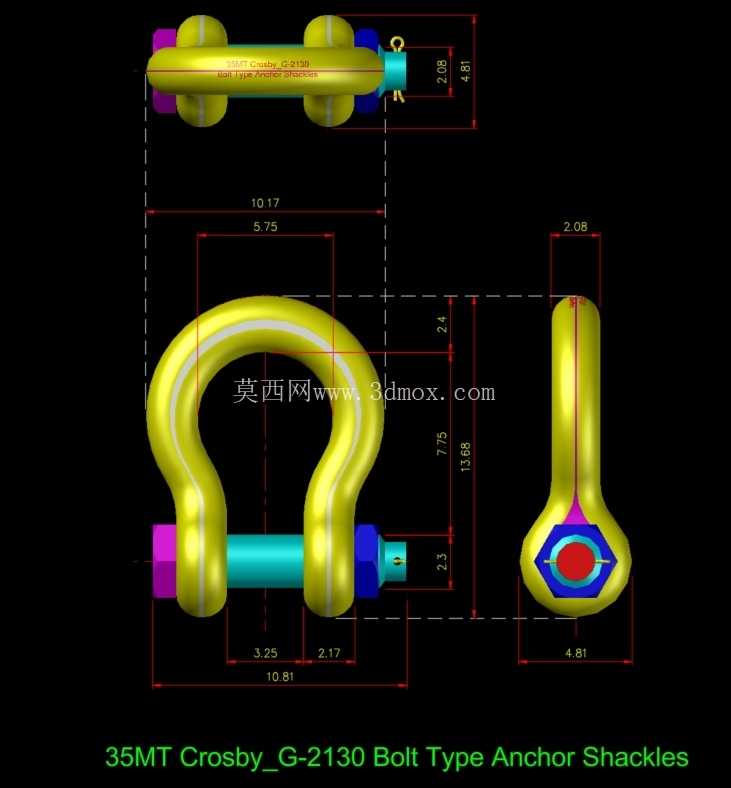

从尺寸边界与安装适配性来看，该卸扣的本体弓高、内开档宽度、螺栓销直径均严格匹配35吨级载荷的强度计算要求：本体的两个销孔同轴度公差控制在0.1mm以内，避免螺栓销穿装后出现偏载，导致局部应力超过材料屈服强度；螺栓销的有效配合长度与本体两个耳板的外侧间距匹配，锁紧后螺母端面可完全贴合耳板外侧，无多余窜动间隙。从标注的尺寸参数来看，卸扣本体的最大外宽、弓顶内高、销端突出长度均做了明确的边界限定，在配套钢丝绳索具、吊装带、锚链使用时，可提前根据这些尺寸参数校核连接端的绳套环眼尺寸、锚链链环内径，避免出现安装干涉、连接间隙过大导致的动态冲击问题。

在实际选型应用中，这类大吨位螺栓型锚卸扣需要重点关注两个匹配维度：一是连接部件的载荷等级匹配，卸扣的额定载荷必须大于等于整套索具的最大工作载荷，且要预留不低于2倍的安全系数，海上作业场景下安全系数还需进一步提升；二是连接尺寸的匹配，包括螺栓销直径与被连接部件的销孔直径间隙控制在0.2-0.5mm之间，卸扣内开档宽度要大于被连接部件的连接端厚度，避免安装后出现卡滞、别劲的情况。该英制规格的锚卸扣可直接适配进口Crosby系列索具的安装尺寸，在涉外海洋工程项目、进口起重设备维保替换场景下，无需额外修改连接端结构即可完成装配，大幅降低现场施工的适配成本。

从建模细节来看，该模型完整还原了卸扣本体的锻造流线外形、螺栓销的端头结构、锁紧螺母的六角外形以及开口销安装孔的细节特征，所有尺寸标注均对应实际产品的工程尺寸，在做索具系统装配仿真、吊装方案三维布局时，可直接调用该模型进行干涉检查、载荷路径模拟，帮助设计人员提前排查吊装方案中存在的索具干涉、安全距离不足等问题。不同于普通民用小载荷卸扣，这类重型锚卸扣的本体表面无多余装饰结构，所有外形设计均服务于载荷传递需求：弓型本体的曲线走向完全贴合受拉时的应力流分布，让材料的力学性能得到充分发挥，在保证额定承载能力的前提下尽可能控制自身重量，降低索具系统的额外载荷负担。
