5米高工业垂直直爬梯结构设计

在工业厂区的罐体检修、管廊通行、高架设备运维场景中，垂直直爬梯是作业人员抵达高位作业面最常用的通行构件，这类构件的设计直接关系到日常巡检、故障抢修、定期维保环节的人员通行安全，不能随意简化结构或者随意调整尺寸参数。本次设计的5米高直爬梯，完全遵循ISO 14122-4机械安全标准中关于永久通道的相关要求，从结构受力、通行空间、安全防护多个维度做了匹配工业场景的优化。

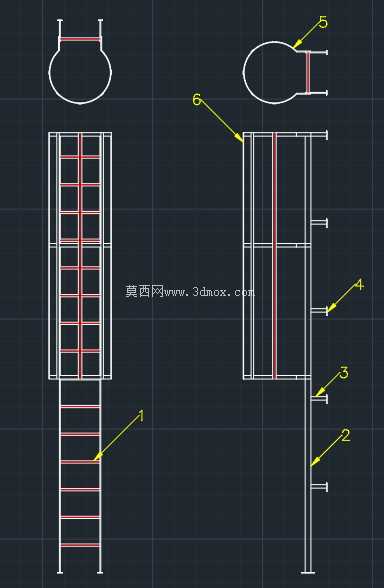

从实际使用场景出发，这类5米高度的爬梯，通常适配中小型立式储罐侧壁安装、厂房二层操作平台外挂、中小型设备顶部检修位通行，不需要设置中间休息平台，整体结构紧凑，不会占用过多的设备周边安装空间。设计过程中首先确定了安装边界：爬梯整体纵向高度为5米，梯梁采用等边角钢作为主承载构件，两侧梯梁的平行度公差控制在2mm/米范围内，避免安装后出现梯身扭曲导致踏步受力不均的问题；踏步采用圆钢折弯成型，踏步间距统一设置为300mm，这个间距符合成年人上下攀爬的步幅习惯，不会出现步距过大导致攀爬费力、步距过小导致行走绊脚的问题，每根踏步与两侧梯梁采用满焊连接，焊接后做焊渣清理与防锈处理，单根踏步的垂直承载能力不小于1.5kN，能够满足作业人员携带随身工具攀爬的载荷要求。

爬梯顶部的连接结构做了专门的适配设计，顶部设置的弧形抱箍构件，可以直接卡接在圆柱形罐体的侧壁或者圆形管廊的立柱上，不需要额外做复杂的转接支架，安装时只需要在抱箍与安装面之间加设防滑垫片，通过螺栓紧固即可完成固定，能够大幅降低现场安装的施工难度。爬梯的防护结构方面，沿梯身全高设置了连续的护笼构件，护笼的水平箍圈间距不大于1米，纵向连接筋沿圆周均匀布置，护笼的内部通行净直径不小于650mm，保证人员攀爬时上肢有足够的活动空间，同时在人员意外失足时能够起到有效的阻挡防护作用，避免高处坠落事故。

在结构细节处理上，爬梯最下端的踏步距离安装地面的高度控制在300mm以内，方便人员从地面直接迈上爬梯，不需要额外设置垫脚台阶；爬梯与安装墙面或者设备壁面的净距离保持在150mm以上，保证攀爬时脚尖有足够的放置空间，不会出现脚尖蹭到壁面导致踩滑的问题。所有外露的构件边缘都做了倒圆角处理，去除尖锐的毛刺与飞边，避免人员攀爬时刮破衣物或者划伤皮肤。构件的表面处理采用热浸镀锌工艺，能够适应户外露天环境的防腐蚀要求，在化工厂区、沿海厂区这类有腐蚀介质的场景下也能保证足够的使用寿命，不需要频繁做防腐维护。

从建模的细节来看，整个爬梯的构件都做了参数化的建模处理，梯梁长度、踏步数量、护笼直径、顶部抱箍的弧度都可以根据实际安装场景的需求做快速调整，不需要重新绘制整个模型，能够大幅提升同类型爬梯的设计效率。模型中所有的连接孔位都预留了标准的螺栓安装间隙，装配时不会出现孔位错位的问题，导出的工程图可以直接用于生产下料，每个构件的尺寸标注都清晰明确，下料尺寸、折弯角度、焊接位置都有明确的标识，车间生产人员不需要额外做尺寸换算就能直接按图加工。

这类直爬梯的设计看似简单，实则每一处尺寸都对应着实际使用中的安全与便捷性，比如护笼的起始高度设置在距离地面2.2米的位置，这个高度既不会影响人员刚开始攀爬时的动作，又能在人员攀爬至2米以上的坠落风险高度时提供有效防护；爬梯顶部的踏棍与作业平台面保持齐平，人员踏上平台时不需要做大幅度的跨步动作，降低了登顶时的坠落风险。在实际项目应用中，这类爬梯可以单独使用，也可以多段拼接适配更高的作业面，拼接位置设置专用的连接法兰，保证拼接后的梯身直线度与整体承载能力不受影响。
