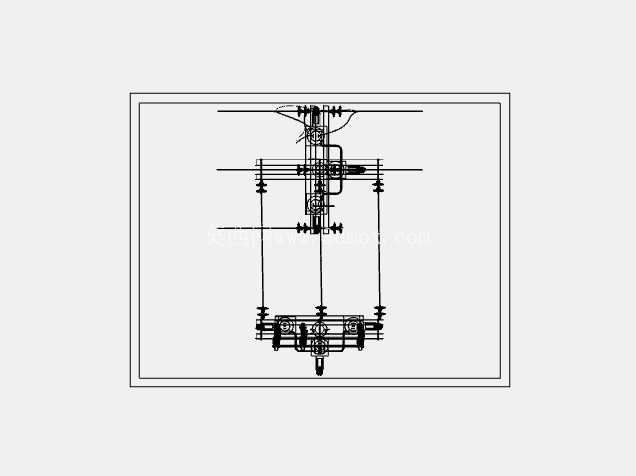

电线杆配套连接金具结构设计方案

这套电线杆配套连接构件的结构设计，核心服务于10kV及以下电压等级的架空配电线路架设场景，在城乡配网改造、台区新建、老旧线路升级的施工环节中，这类构件是衔接电杆本体与横担、绝缘子、导线、拉线系统的核心受力部件，直接决定架空线路的结构稳定性与长期运行可靠性。从实际工程落地的角度看，这类构件的设计首先要匹配不同梢径的锥形水泥杆、等径水泥杆的安装边界，常规适配的电杆梢径覆盖150mm、190mm、230mm三个主流配电线路常用规格，安装时通过U型抱箍、弧形压块的配合实现与杆体的抱紧固定，不需要在杆体上额外打孔破坏混凝土结构，能最大程度保留电杆本身的结构强度，避免杆体出现应力集中点。

在功能特性上，整套构件拆分了不同的受力单元：横担固定端采用双螺栓锁紧结构，配套防松弹簧垫圈，适配63mm*6mm、75mm*8mm等常规规格的角钢横担安装，可承载单回路、双回路的导线架设荷载，同时预留了绝缘子安装孔、避雷器固定位、拉线挂点的接口，不需要现场额外焊接扩孔，减少高空作业的施工难度。构件的受力计算完全匹配架空线路的荷载要求，能承受导线自重、覆冰荷载、12级以内风压的横向与纵向作用力，所有连接部位的剪切强度、抗拉强度都预留了1.5倍以上的安全冗余，避免极端天气下出现构件断裂、横担脱落的故障。

设计过程中优先考虑了现场施工的便捷性，所有零件都采用标准化的尺寸接口，不同批次的同规格构件可以完全互换，不需要现场配钻、修磨，施工人员按照常规的架空线路施工规范即可完成安装，单组构件的高空安装时间可以控制在15分钟以内，大幅提升线路架设的施工效率。外形尺寸上，整套构件的横向安装宽度根据横担长度适配，常规单回路配置的横向伸出长度不超过1.2m，纵向沿杆体的固定区间控制在400mm以内，不会占用过多的杆体空间，给后续的线路T接、设备加装预留足够的安装位置。

从结构细节来看，所有与杆体接触的压块内侧都设计了防滑齿纹，增大与混凝土杆面的摩擦力，避免长期运行后出现构件下滑、移位的问题；螺栓外露长度统一控制在3-5个螺距，既满足防松要求，也避免过长的螺栓外露带来的放电隐患，同时减少材料浪费。针对拉线连接的部位，专门设计了铰接式挂点结构，允许拉线角度在30度到60度之间灵活调整，适配不同地形的拉线锚固需求，不管是平原地区的直线杆，还是山区的耐张杆、转角杆，都能通过调整安装角度实现可靠固定。

在安装边界的考量上，设计时充分考虑了不同地区的施工差异，抱箍的调节范围预留了20mm的余量，即使杆体的实际制造尺寸存在国标允许的公差，也能顺利完成安装，不会出现抱箍尺寸过小无法套装、或者尺寸过大锁紧力不足的问题。所有金属构件的边缘都做了倒圆角处理，避免施工过程中划伤作业人员，也防止运行过程中产生尖端放电，影响线路的绝缘安全。整套结构没有多余的冗余设计，每个零件都承担明确的受力或连接功能，在满足结构强度、安装便捷性的前提下，尽可能控制构件的整体重量，降低高空作业的搬运负担，同时也控制材料成本，适配配网工程大规模推广使用的需求。
