Arcelor PU18板桩驱动导向支撑框架结构

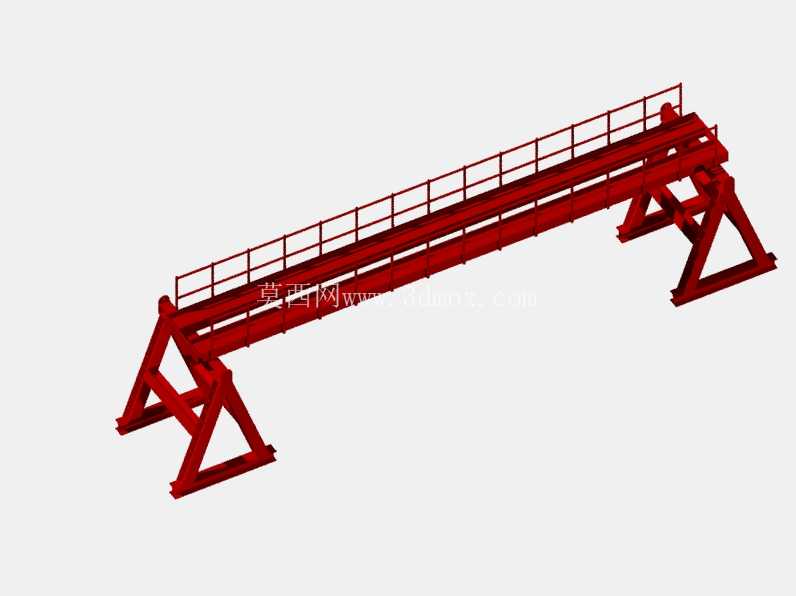

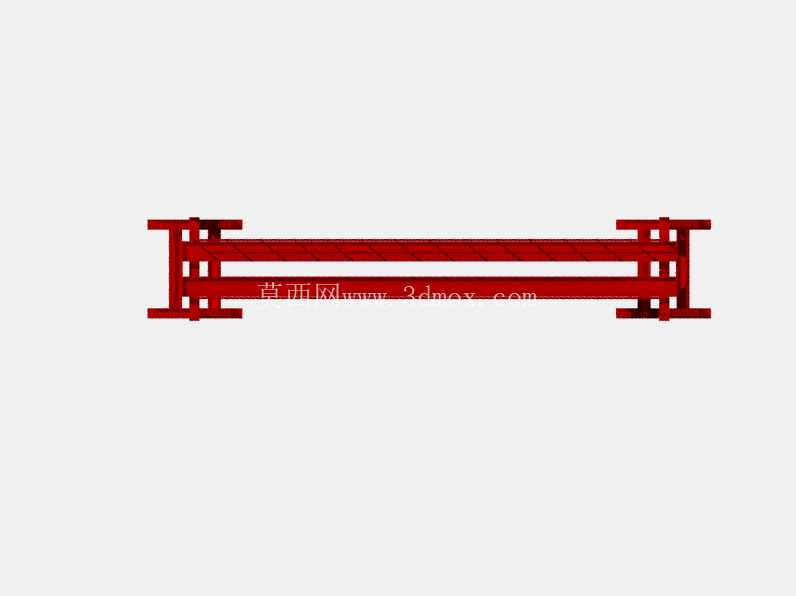

在岩土支护、桩基施工的作业场景中，板桩的精准沉桩作业离不开稳定的导向支撑结构，本次呈现的Arcelor PU18板桩配套驱动导向框架，正是针对该类板桩施工工况设计的专用承载导向构件。从实际作业需求出发，这类框架首先要满足长跨度作业下的结构刚性要求，整体采用双斜撑支腿搭配纵向主梁的结构形式，主梁上方设置通长防护栏杆，既为作业人员提供临边防护，也可作为线缆、液压管路的布设依托。支腿采用三角桁架式斜撑结构，相比单立柱支撑，能在不额外增加过多自重的前提下，大幅提升横向抗倾覆能力，适配施工现场不平整的硬化地面或临时作业平台，安装时仅需对支腿底部做简单垫平处理，即可快速完成架体调平，无需复杂的预埋固定工序，适配临时作业点快速转场的需求。

从功能特性来看，该框架的核心作用是为板桩沉桩作业提供精准的导向基准，主梁的平直度公差控制在每米1mm以内，全长累计公差不超过5mm，确保板桩沿设定轨迹垂直下沉，避免沉桩过程中出现偏斜、锁口错位等常见施工问题。框架的主梁截面采用箱型焊接结构，相比同等重量的H型钢，箱型截面的抗扭性能提升40%以上，能承受沉桩作业时振动锤传递的横向交变载荷，避免长期作业后主梁出现侧弯变形。支腿与主梁的连接节点采用加劲板满焊处理，节点位置的焊缝高度不低于母材厚度，所有外露焊接位置均做打磨清根处理，减少应力集中点，延长结构在高频振动工况下的疲劳寿命。

设计过程中，首先结合Arcelor PU18板桩的单根长度、沉桩时的侧向载荷参数，确定主梁的总跨度与截面尺寸，确保主梁在满载工况下的最大挠度不超过跨度的1/1000，避免因主梁下挠影响导向精度。支腿的开合角度经过反复校核，当支腿与地面呈62度夹角时，架体的抗倾覆稳定系数达到1.8以上，满足野外施工抗风、抗振动的安全要求。主梁上方的防护栏杆高度设置为1.2米，栏杆立杆间距不超过1米，横杆设置上下两道，符合施工现场临边防护的安全规范，同时栏杆采用可拆卸式连接，转场运输时可快速拆解，降低运输时的整体高度，适配普通货运车辆的装载限界要求。

安装边界方面，该框架的支腿底部设置有可调式垫板，垫板的调节行程为150mm，可适应作业面±100mm以内的高度差，无需额外铺垫钢板调整作业面高度。框架整体的安装无需大型吊装设备配合，单台8吨汽车吊即可完成整体吊装就位，就位后仅需两名作业人员在2小时内即可完成调平、固定的全部工序。作业时，框架的导向工作面与板桩的侧面间隙控制在3-5mm，既保证板桩可顺畅沿导向面滑动，又不会因间隙过大导致导向失效，针对不同厚度的板桩作业需求，可通过在导向面加装调整垫片的方式快速适配，无需对框架主体结构做改动。

从长期使用的维护角度来看，框架的所有连接螺栓均采用8.8级高强度镀锌螺栓，避免户外作业时螺栓锈蚀导致拆解困难，主梁表面采用重型防腐涂装，底漆采用环氧富锌底漆，面漆采用聚氨酯耐磨面漆，可适应沿海高盐雾、内陆多雨等不同施工环境的防腐要求，日常维护仅需定期检查连接螺栓的紧固力矩、焊缝是否出现开裂即可，维护成本极低。这类导向框架相比传统的临时焊接导向架，可重复周转使用次数超过50次，单次使用的成本仅为临时导向架的1/5，同时导向精度远高于临时焊接结构，能有效减少板桩沉桩后的校正工作量，提升整体施工效率。
